まず手始めに、SmileBipolarFunctionDecoderの評価開始です。
これは、両極+2FXのファンクッションデコーダです。

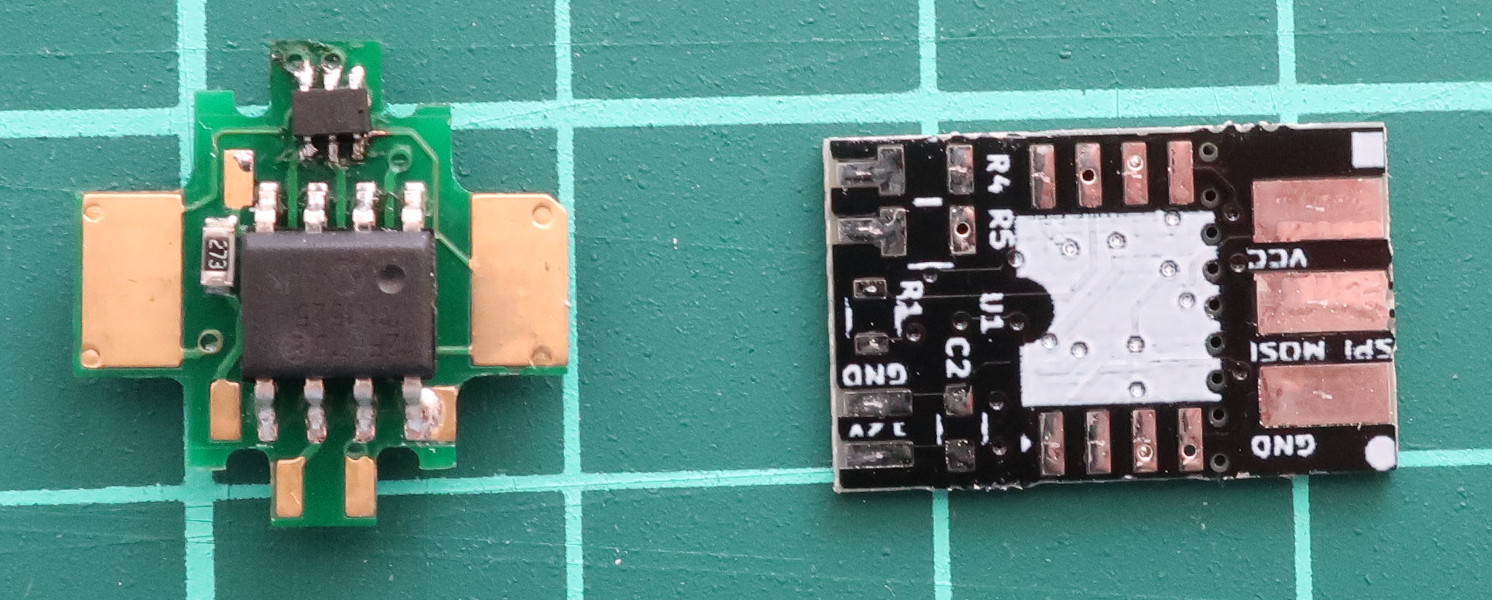

FL12との比較
PICとATtiny85と比較すると、ATtiny85のPKGでかい・・・

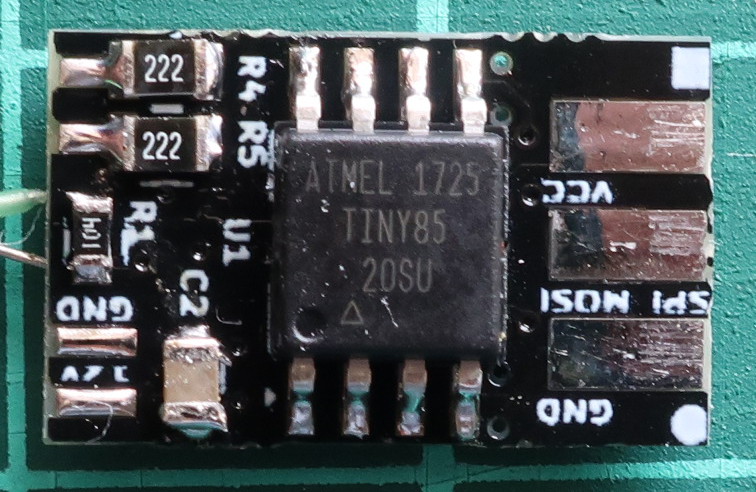

CPU面実装
コンデンサ1608買っておかないと。無理やり2012を実装。
シルクが潰れているのは限界を超えた小ささなので仕方がない・・・


早速やらかしていました;

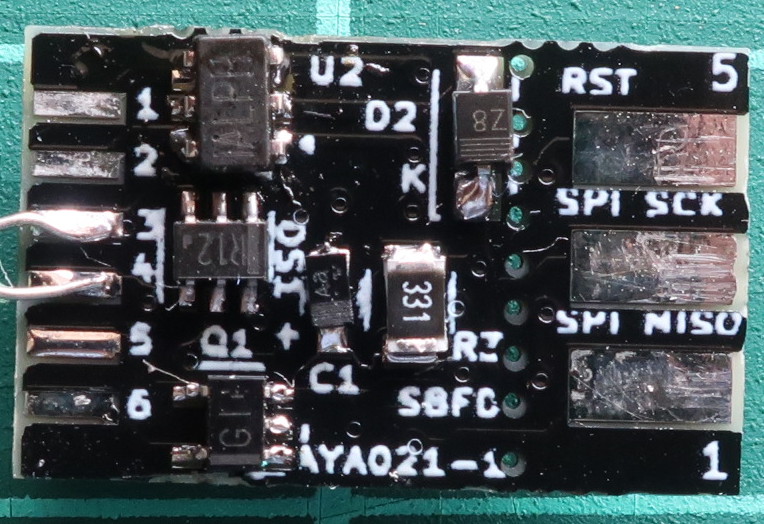

両極用のIC MP6513のフットプリント間違っていました;
でも、無理やり実装。
D2がツェナーダイオード、C1はタンタルコンデンサ。この辺が新しい回路。


小さすぎて非常に作りにくいですね(^^;
スマイルコネクタを切り離すミシン目もいい感じにできています。
一応、ATtiny85のブートローダーが書けました。
