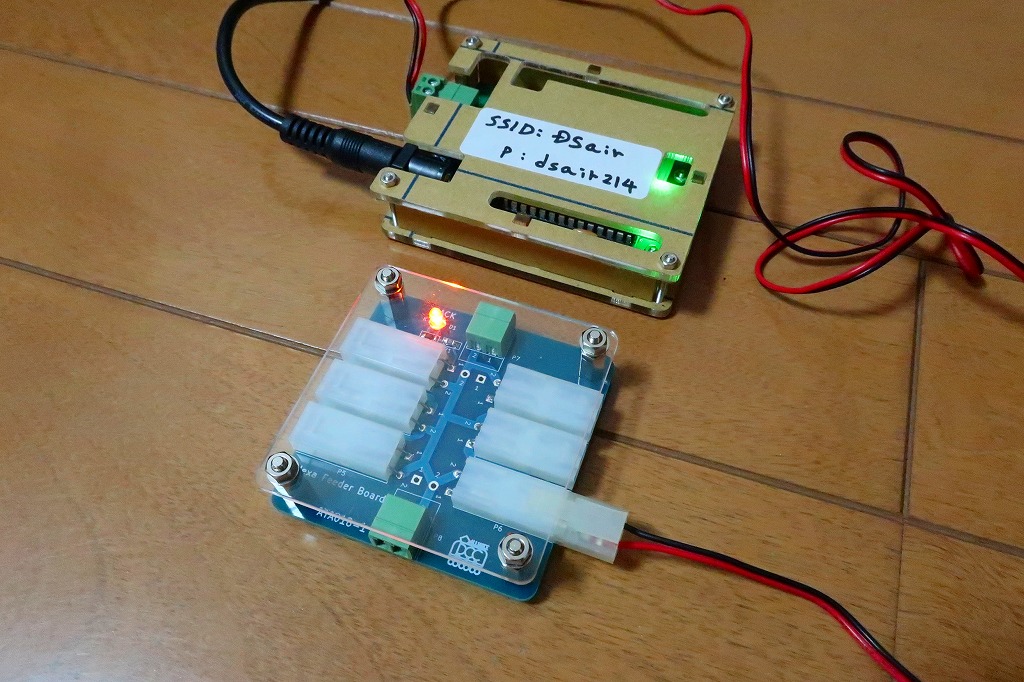

Dsairにつないで、動作確認。

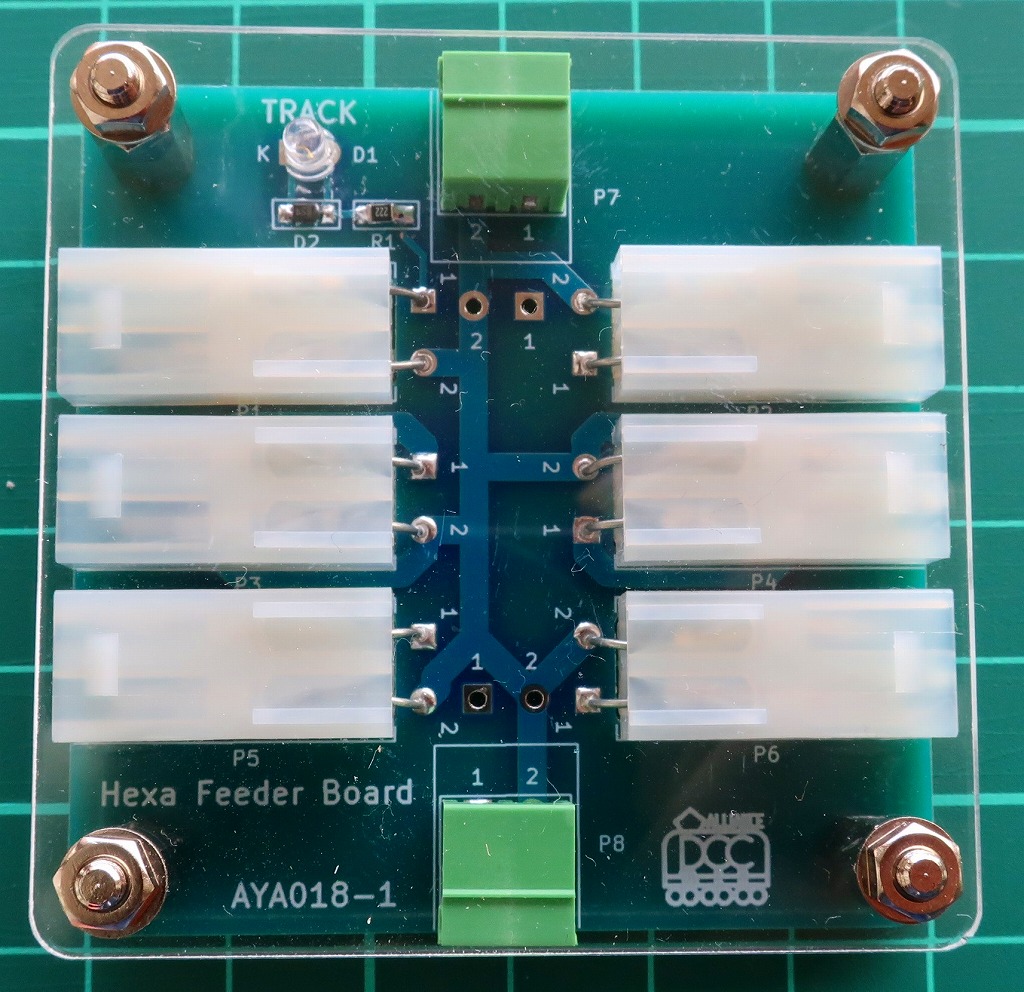

カスケードコネクタは、ユーロコネクタを使用。
その他は、KATOフィーダーコネクタを実装。

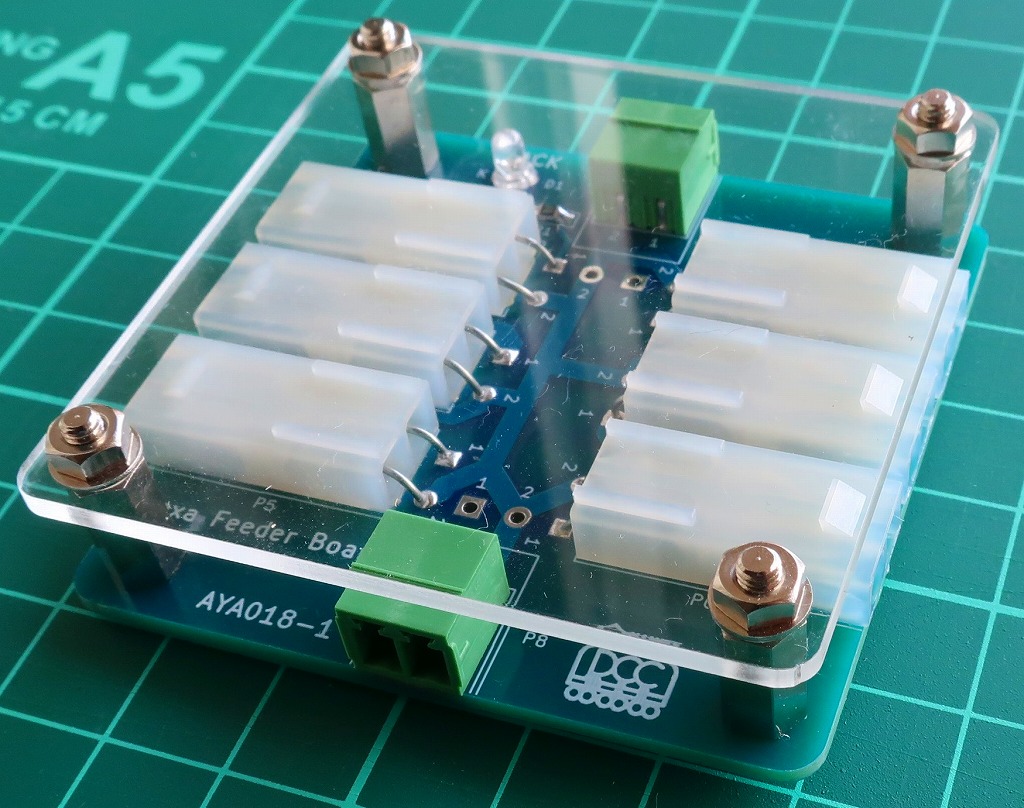

アクリルパネルは10mmのスペーサーを入れるとちょうど良いですね。

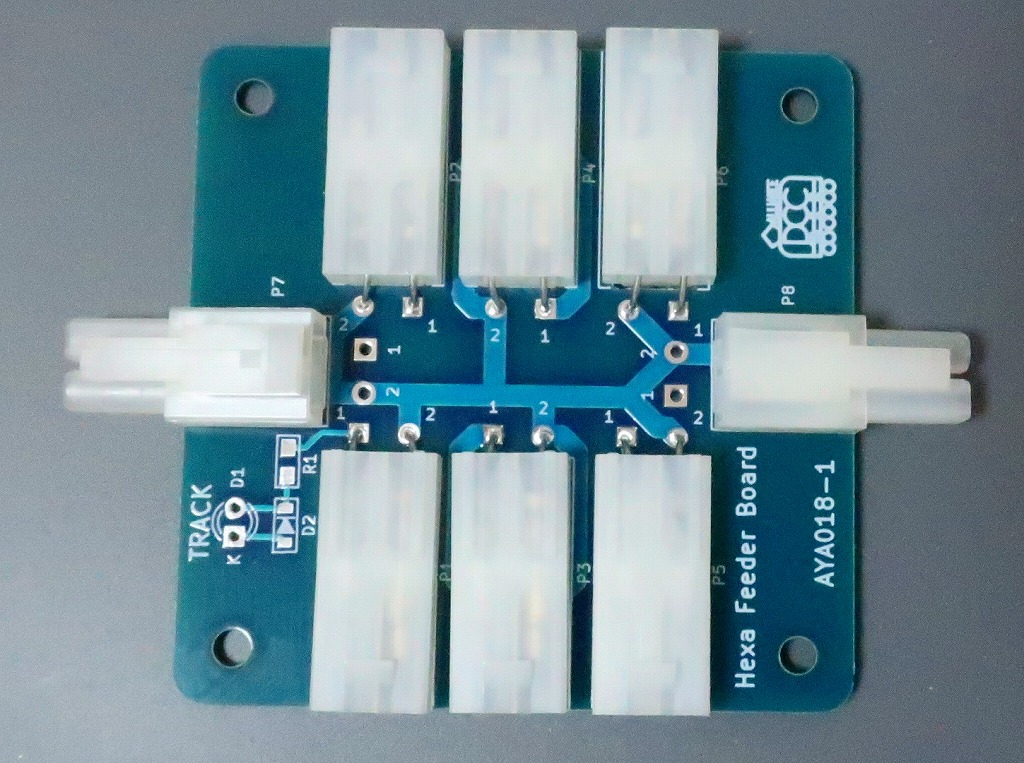

こちらは、カスケードコネクタ部にKATOフィーダのメスを実装した場合。
KATO Nゲージ 延長コード DC用 90cm 24-825が使用できます。


KATO Nゲージ 分岐コネクター 90cm 24-827の価格が非常に安くて
このHexa Feeder Boardの価格設定が難しい。

配布方法は・・・
・生基板のみ
・アクリルパネル
・生基板+アクリルパネル
・生基板+アクリルパネル+KATOフィーダ6個、ユーロコネクタ2個のKIT
・完成品はあまりやりたくないのでぼったくり価格設定(^^;

コネクタはDesktopStationShopで購入できます。

スペーサは、秋月の
プラスチックナット+連結(6角ジョイント)スペーサー(10mm)セット
を買ってもらって・・・

なんて事を考えて、ヨドバシカメラの価格は345円なので、2個で690円
やっすいな(^^;

これに対抗?!する価格設定はいかほどに?!(^^;

■関連記事
Webページ:フィーダーの分岐について
フィーダー基板を計画
フィーダー基板できました
フィーダー基板を組み立てました。
Hexa Feeder Board 配布はじめました

拍手[3回]

PR

無題

カトーの純正の拡張フィーダとは、用途が違うので、気にする事は無いと思います。
ユーロコネクタで柔軟に組めると言うのはかなり大きいです。
by Yaasan 2018/06/25(Mon)12:06:09 編集

KATOコネクタ基板用?

KATOコネクタの基板用ってあるんですか?
それともスズメッキ線を圧着?
by mxl 2018/06/25(Mon)12:09:20 編集

無題

Yaasanコメントありがとうございます
まぁ固定レイアウト用としてネジ止めも出来ますしねえ
by あやのすけ 2018/06/25(Mon)16:08:09 編集

無題

mxiさんコメントありがとうございます
基板用は無いです。
コネクタの付け方はDCS50Kと同じでスズメツキ線を圧着しています。
単線圧着はちぎれやすので、あまりよろしくないけど。
コネクタは二液接着剤で固定します。
by あやのすけ 2018/06/25(Mon)16:20:21 編集
