2018/02/18 (Sun) 次期 Smile Decoder Tester

次ロットのSmile Decoder Testerはこんな感じ。





CPUとCP2102は取っ払って、代わりにArduino NANOを使うことで
組み立てやすさを取る予定。

OLEDとかスイッチが見えますが、私用の機能です(^^;

こんなのあると便利じゃね？というのがありましたら、お願いします。
（レイアウト的に、厳しいですけどw）


来週から山の修行に行くため、３月中頃まで何もできません。
今回はこの前購入した安パソコンを持って行くのでKicadはいじれるように
する予定です。
仕掛かっている基板設計はやっつけたいと考えています(^^;

円高も進んでいるので、基板費用がお得にw

2018/02/11 (Sun) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その5

まだやっていました(^^;
基板を妄想してみました。

KATOのライトユニット用ですが、ライトユニット未改造で両極性タイプで無い
デコーダーに接続するための変換基板です。

GMは外付け抵抗１個必要です。

2018/02/11 (Sun) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その４

KATO南武線に入っていたライトユニット をDF19x4ssに接続してみます。
おー理論通り動きました！。
ライトユニット のダイオード２個撤去、ストラップ３本必要なのであれですけど、
片極性タイプのデコーダーでも両極性として使えることがわかりました。



でも、KATOのライトユニット はヘッドライト、テールライトが別回路でできているので、
+12VをLEDのアノードに、 FX0,FX1をそれぞれのLEDに繋ぐだけです(^^;;
こんな変な改造は不要です。（ダイオード取らなくてもいいし）
一方、LED2個、抵抗1個実装されているタイプは有効です。

以下、実験編w

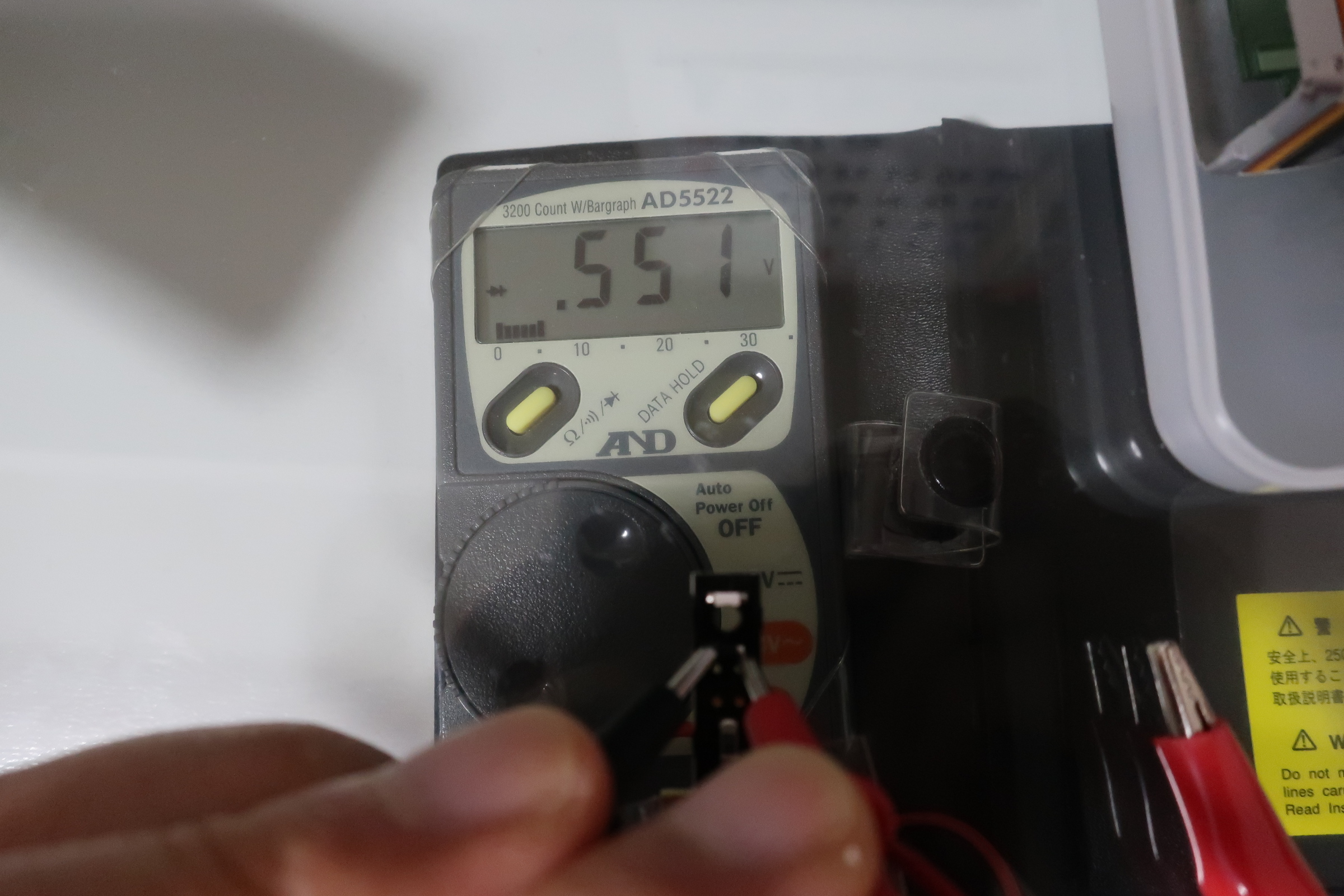

気になっていたダイオードですが、Vfを測定すると0.551V

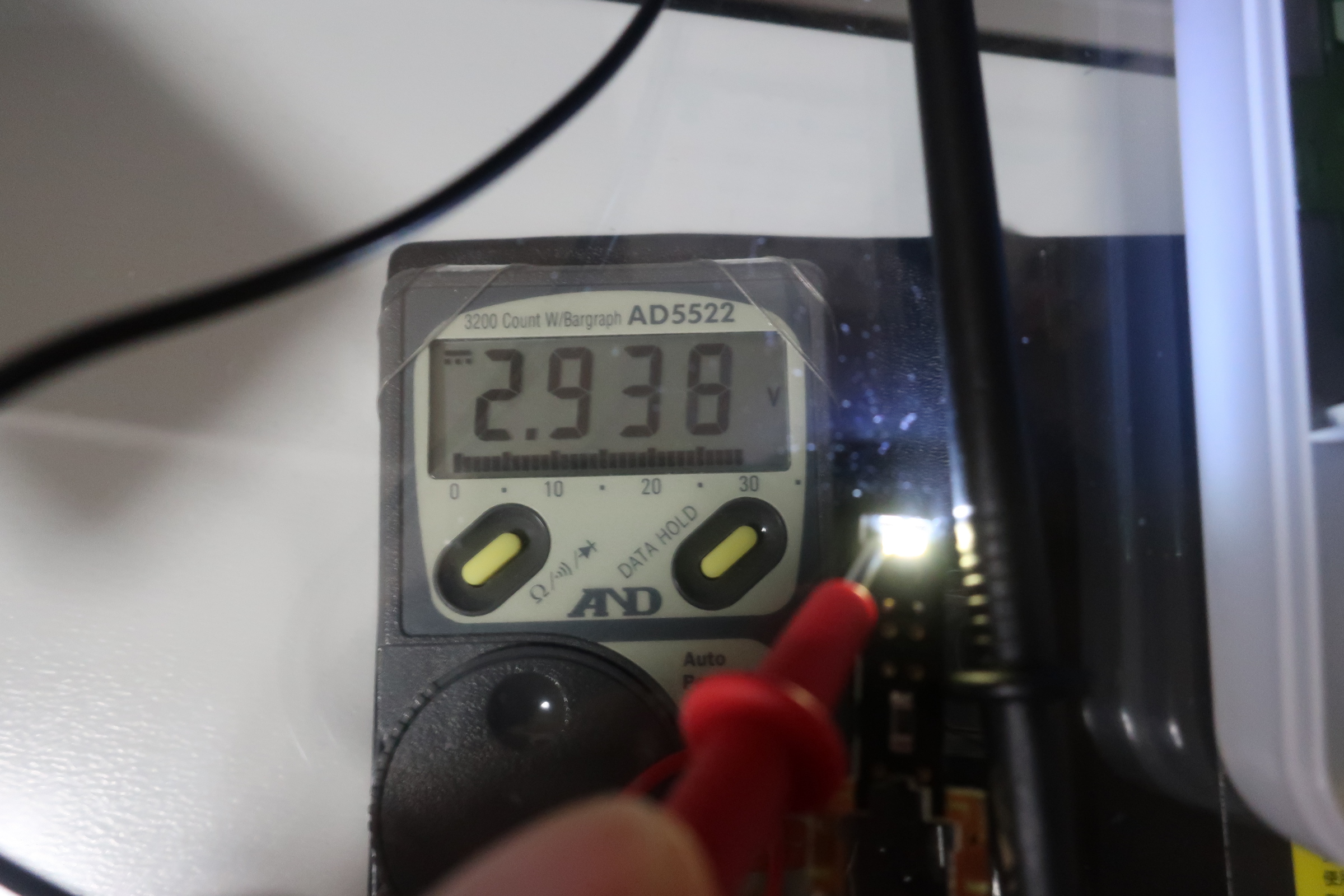

一方LEDのVfを測定するとテスターのダイオード測定モードでは測れなかったので、
実際12Vを印加して光らせました。
Vfは2.938V高いですね。


よって、Vfの低いダイオードに電流が流れてしまいLEDが光らないので、
撤去します。

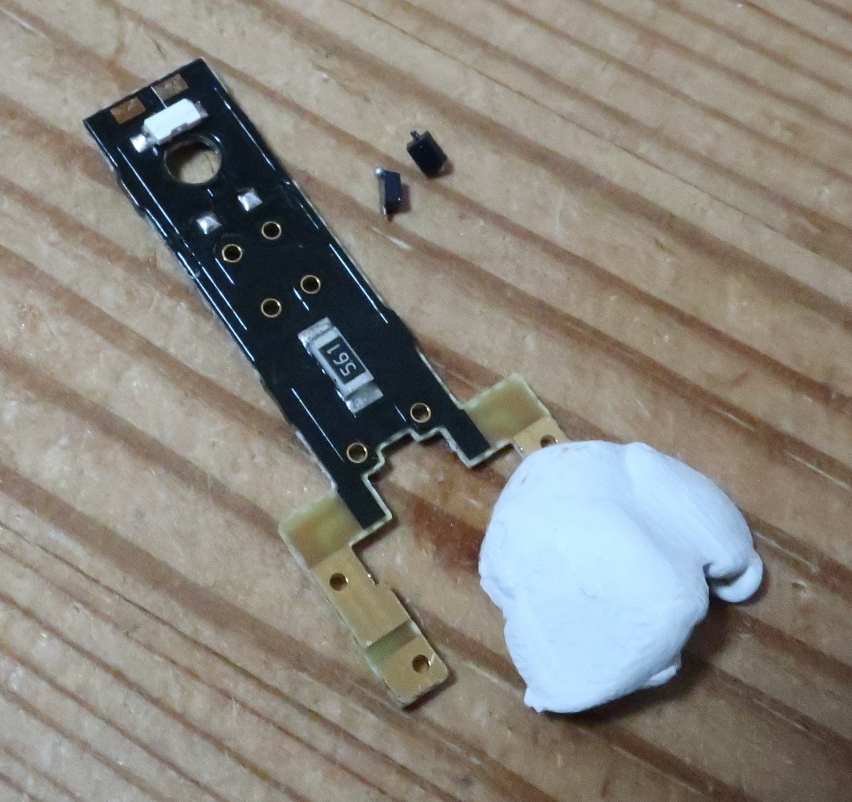

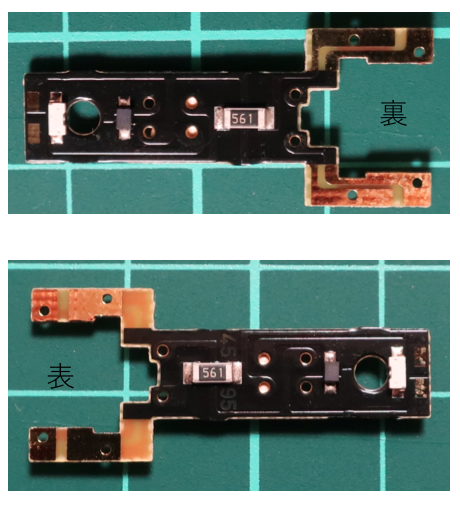

２個外しました。（白っぽいのはコクヨのひっつきむしです。第三の手ですw）

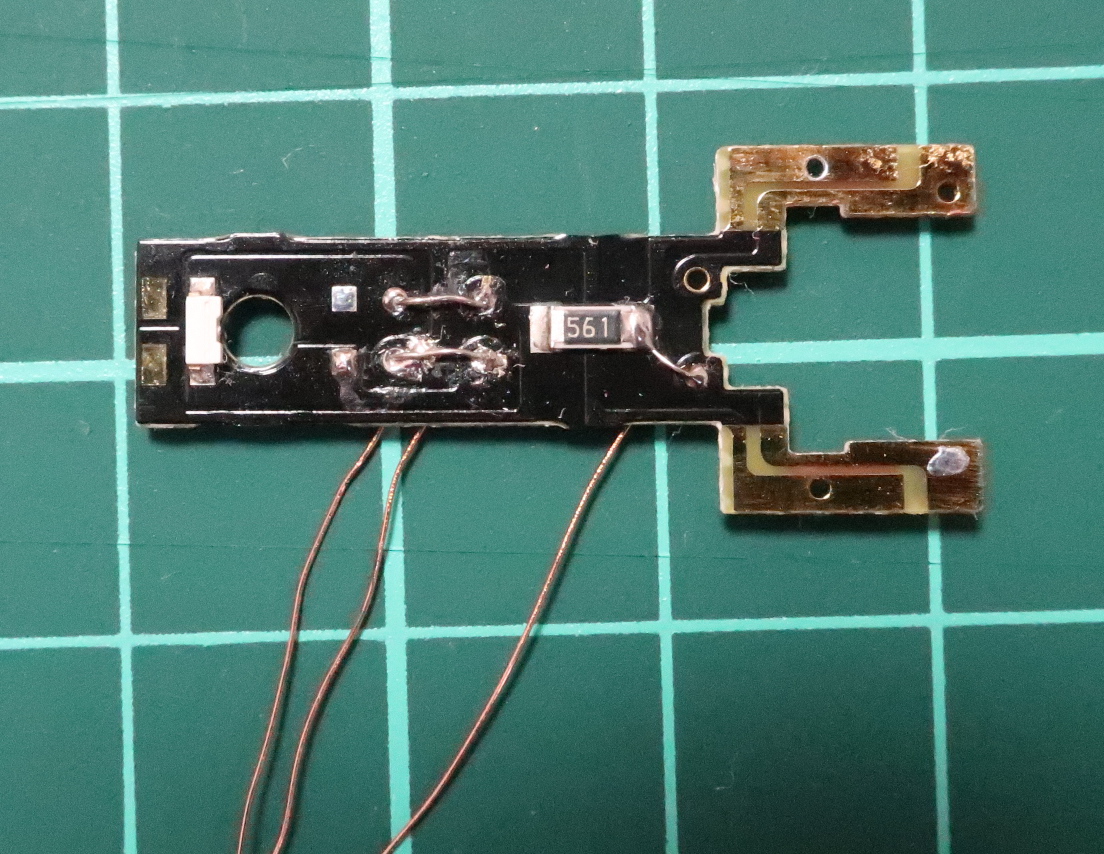

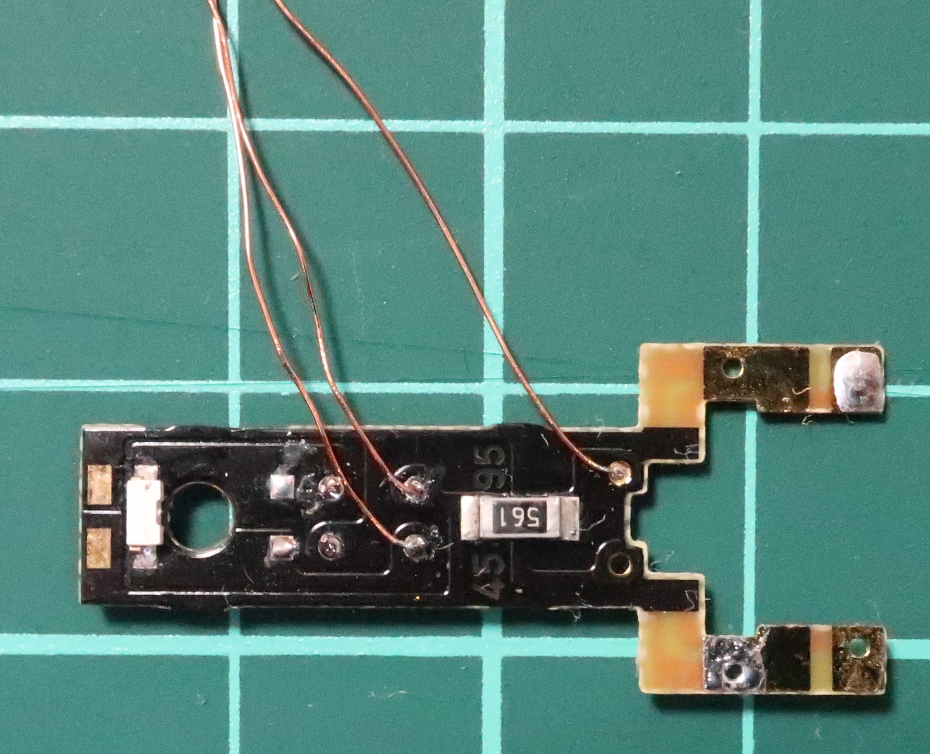

３本ポリウレタン銅線を使って引き出します。


LEDを並列に繋ぐストラップ２本と、560Ω両方に12Vを供給するストラップ１本を
下降します。

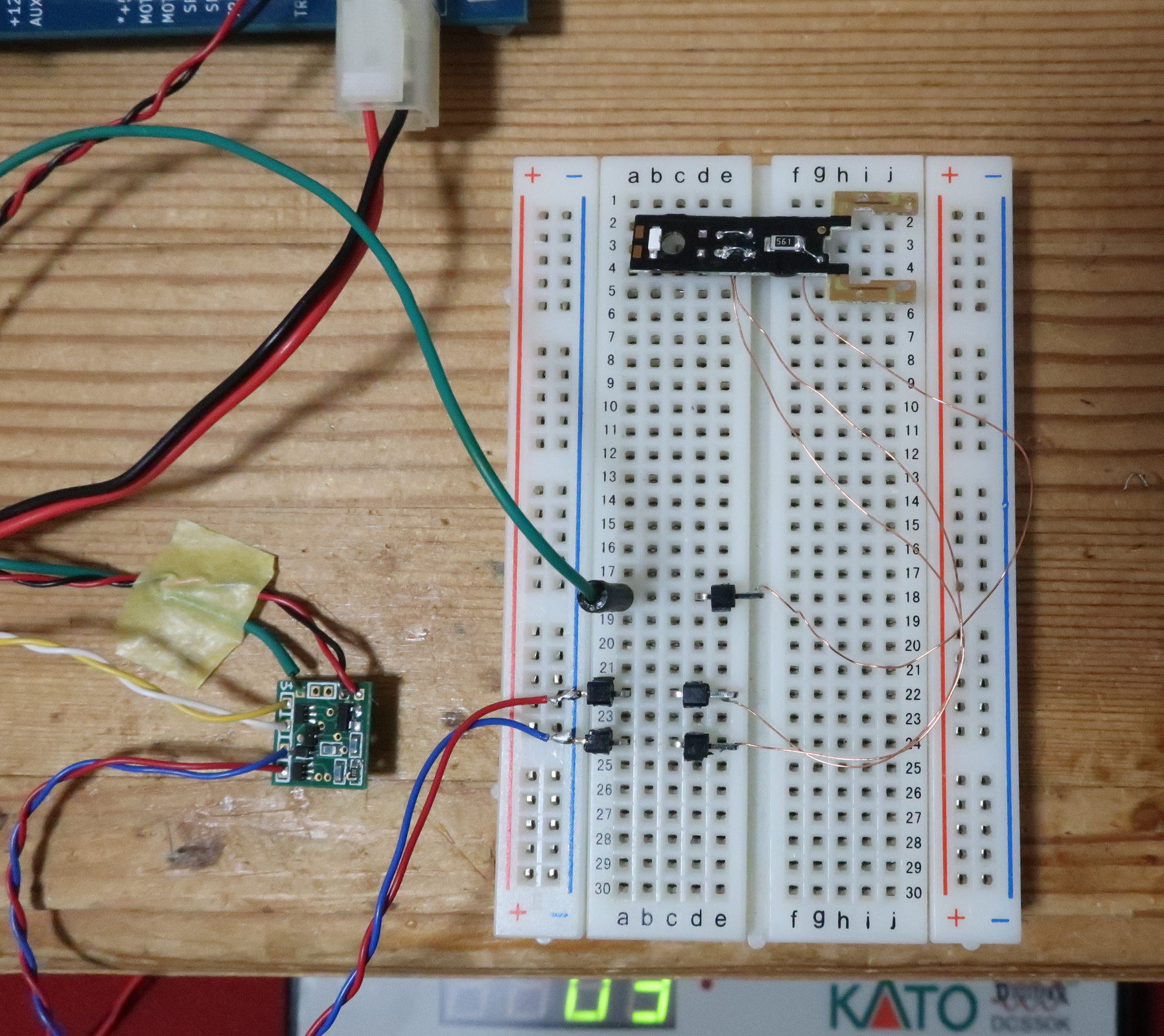

仮なので、ブレッドボードを使って接続しました。


車両実装時は金メッキ部分はカプトンテープ等で絶縁が必要です。

もう一方の、PNP型のデジタルトランジスタ＋定電流ダイオードで試す方は
某所で実験してくれるそうなので、その結果を待ちます(^^;
（手持ちに定電流ダイオードがなかったので実験中にデコーダー壊すのも嫌だなとw）

2018/02/09 (Fri) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その３

まだ、こだわってやっています。
DCC ファンクッションデコーダーを使ってライトユニットに手を加えずに
接続方法を工夫して両極性デコーダとして使う方法です。

※妄想なのでちゃんと動くか、試していませんのでご注意！

実際のライトユニットはテールライト、ヘッドライトそれぞれに抵抗が付いているタイプと
テールライトとヘッドライトに対して１つの抵抗が付いているタイプがあります。

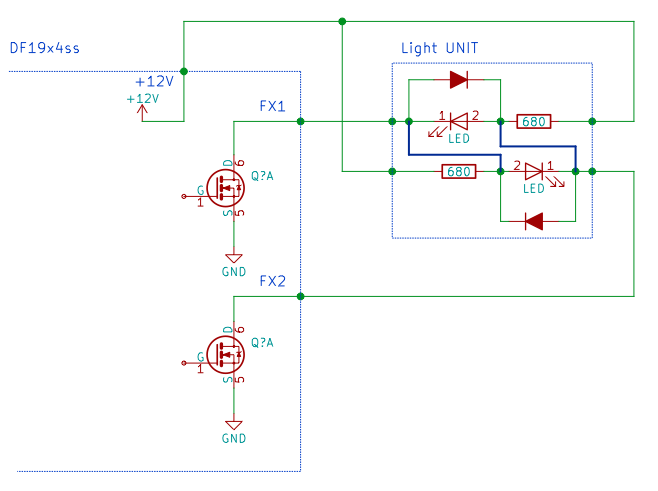

まずは、KATOのE233系 8000番台 南武線に使われていたライトユニット。



テールライトとヘッドライトにそれぞれ抵抗が付いており、LEDと並列にダイオードが逆方向
に付いています。
（LEDは逆電圧に弱いので、アナログPWM掛けられた時用の保護）
（でもダイオードが悪さしそうなので外したほうがいいかな）

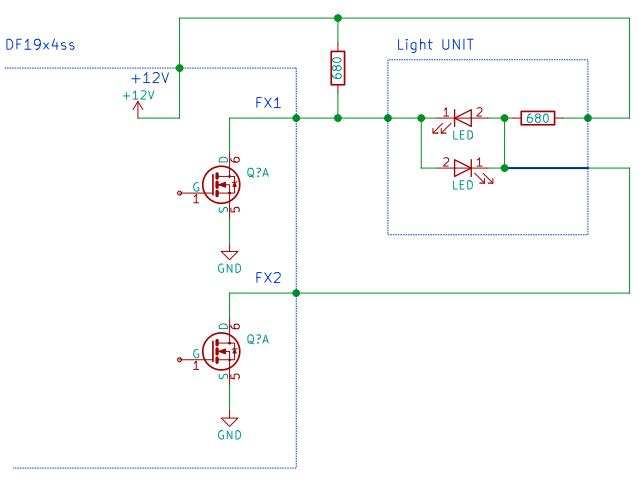

このライトユニット の場合、ライトユニット にストラップを２本追加するだけで、
両極性化できそう。


LED２個に対して抵抗一個のタイプ
このタイプは外付けにライトユニット に載っている同じ抵抗値を外に付ける事で
両極性化できそう。


気が向いたら（暇になったら）実ライトユニット を使ってやってみますね。

2018/02/08 (Thu) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その２

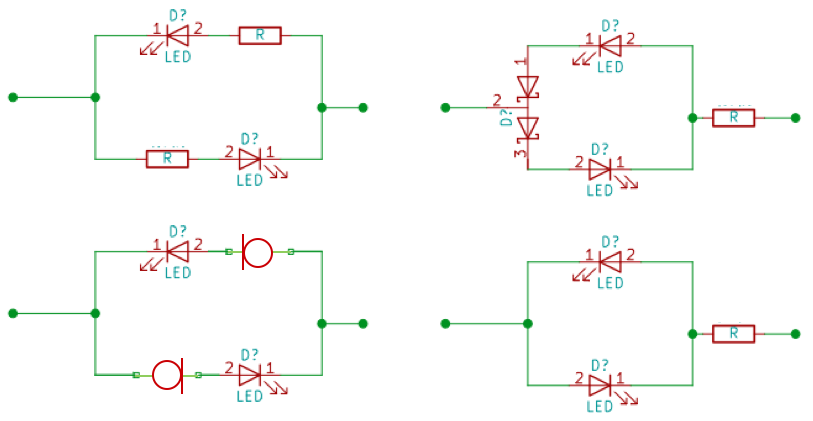

ライトユニットって以下のように電流制限抵抗であったり、定電流ダイオードが入っています。
昨日の回路では、抵抗、定電流ダイオードを撤去しないと成立できませんでした。



ライトユニットを改造しないで、なんか良い方法がないかなと、考えたところ、

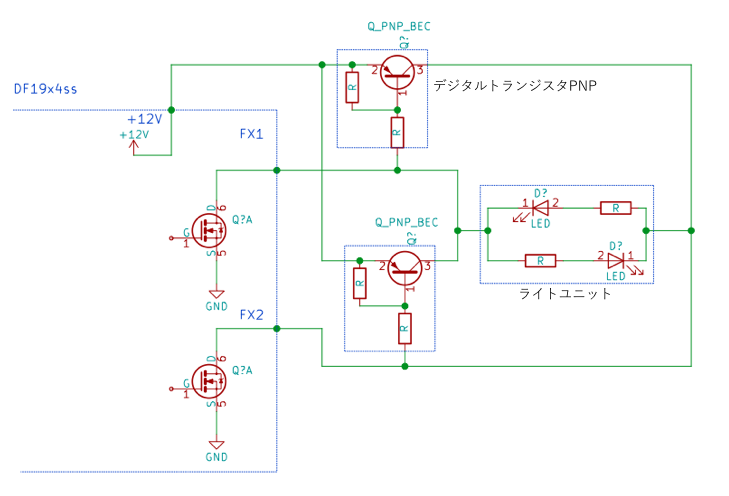

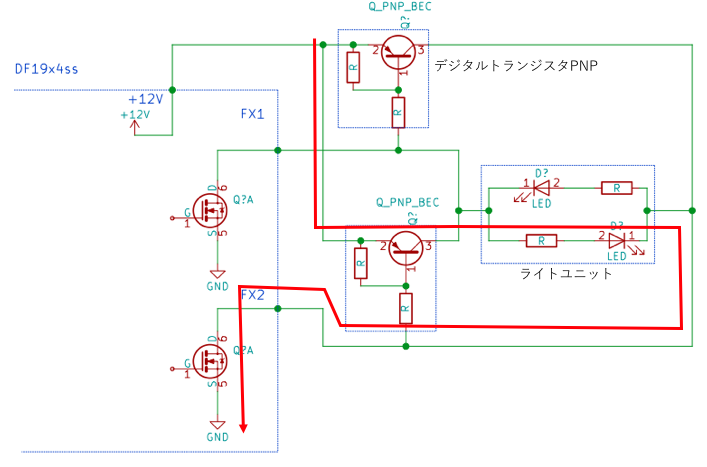

デジタルトランジスタを使うと簡単にできそうな気がします。



デジタルトランジスタPNPタイプ２個でいけそうな感じです。（信憑度５０％w）

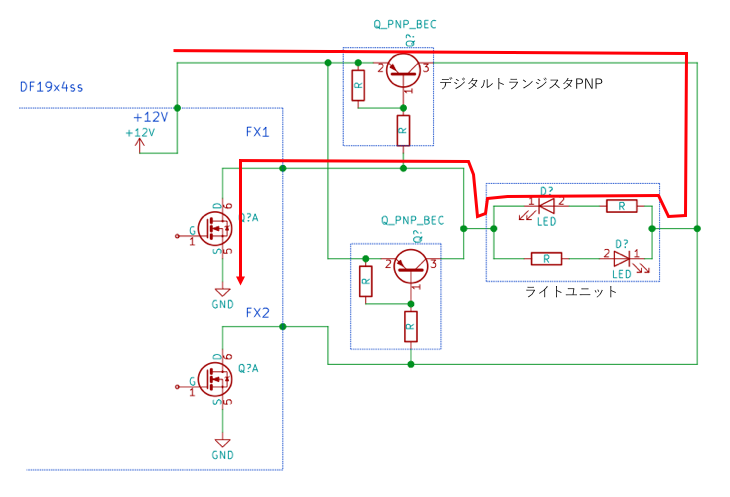

■FX1をONにした時
ベースがLOレベルに引っ張られるので、トランジスタがONします。
あとは下図のようなルートで電流が流れてLEDが点灯します。

■FX2をONにした時
下側のトランジスタがONになって、下図のようなルートで電流が
流れてLEDが点灯します。


一方・・・(^^;

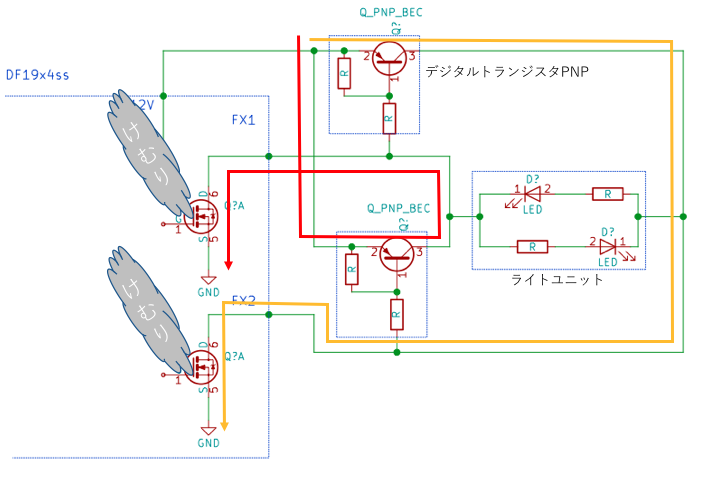

■FX1とFX2が同時にONした時
デコーダ内のFETがショートして燃えますw
12Vラインに保護用の抵抗入れるとLED暗くなるし・・・



良い考えと思ったのにw

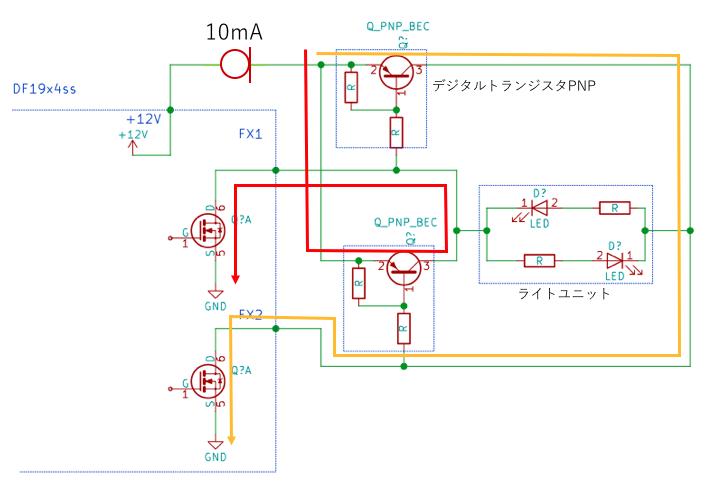

■追加（回路保護用に定電流ダイオードを付ける）
12Vラインに例えば10mAクラスの定電流ダイオードを付けておけば、保護として
いい感じです。
