2018/06/29 (Fri) Smile Motor Decoder Easy

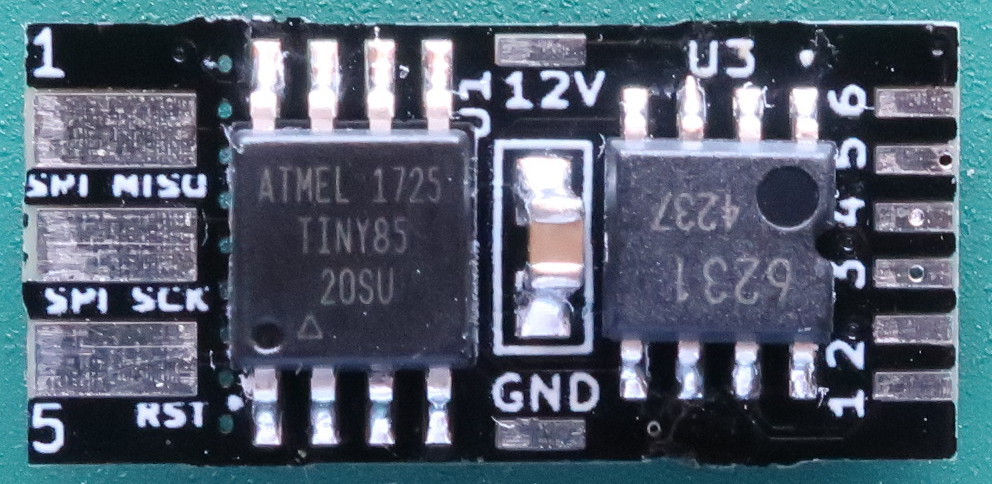

Smile Motor Decoder Easyを作って見ました。
モーターデコーダ＋2FXというタイプになります。
これは、作りやすいようにw　いつもの大きな部品で構成されています。
（2FX部分のICはSC-70-5タイプなので、非常に小さくてハンダつけしにくいです）

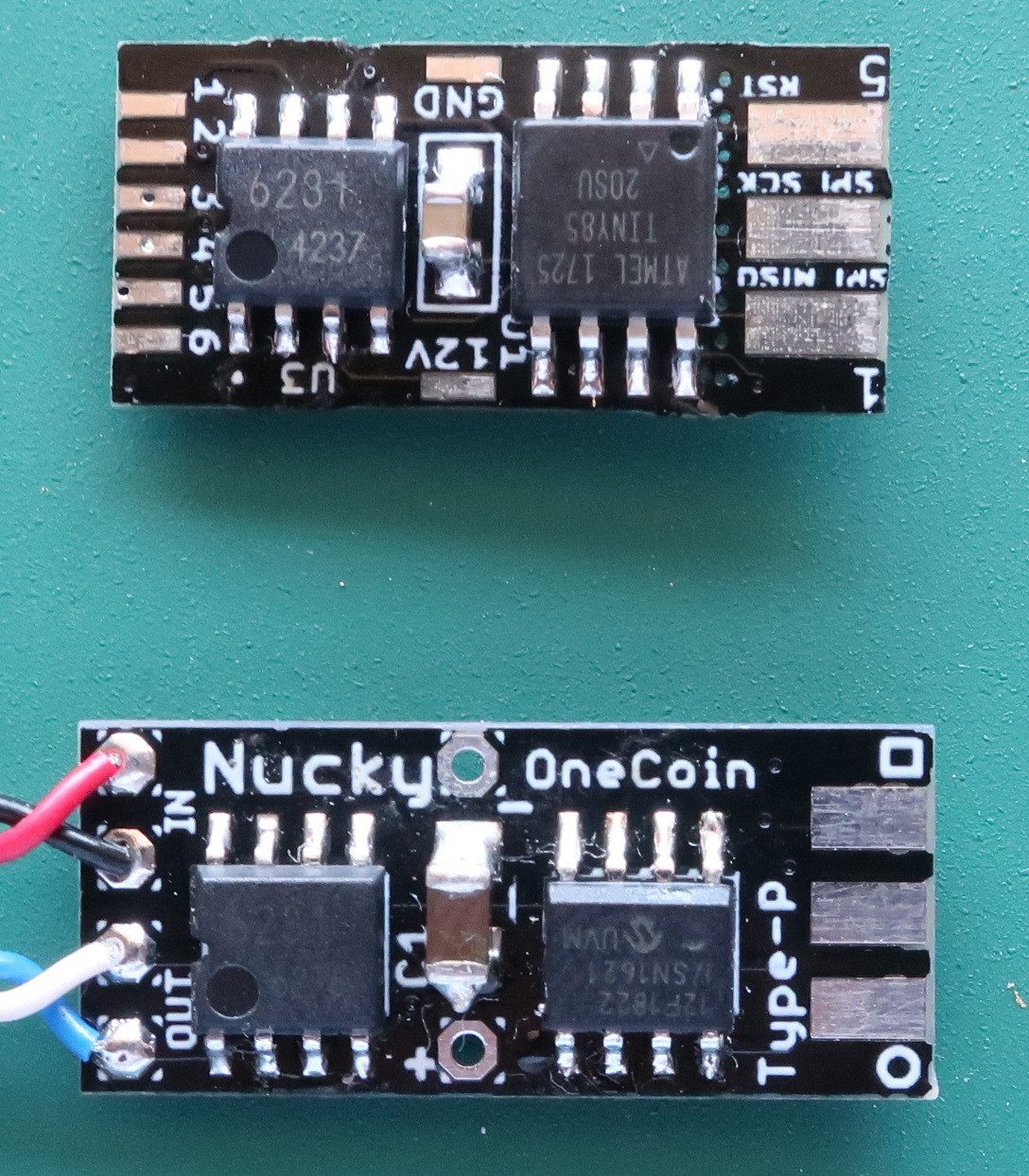

OneCoinとの比較。ATtiny85のパッケージが若干大きいんですよね。


SC-70-5なんて選ばないで、SOT-25を選べばよかったかな。

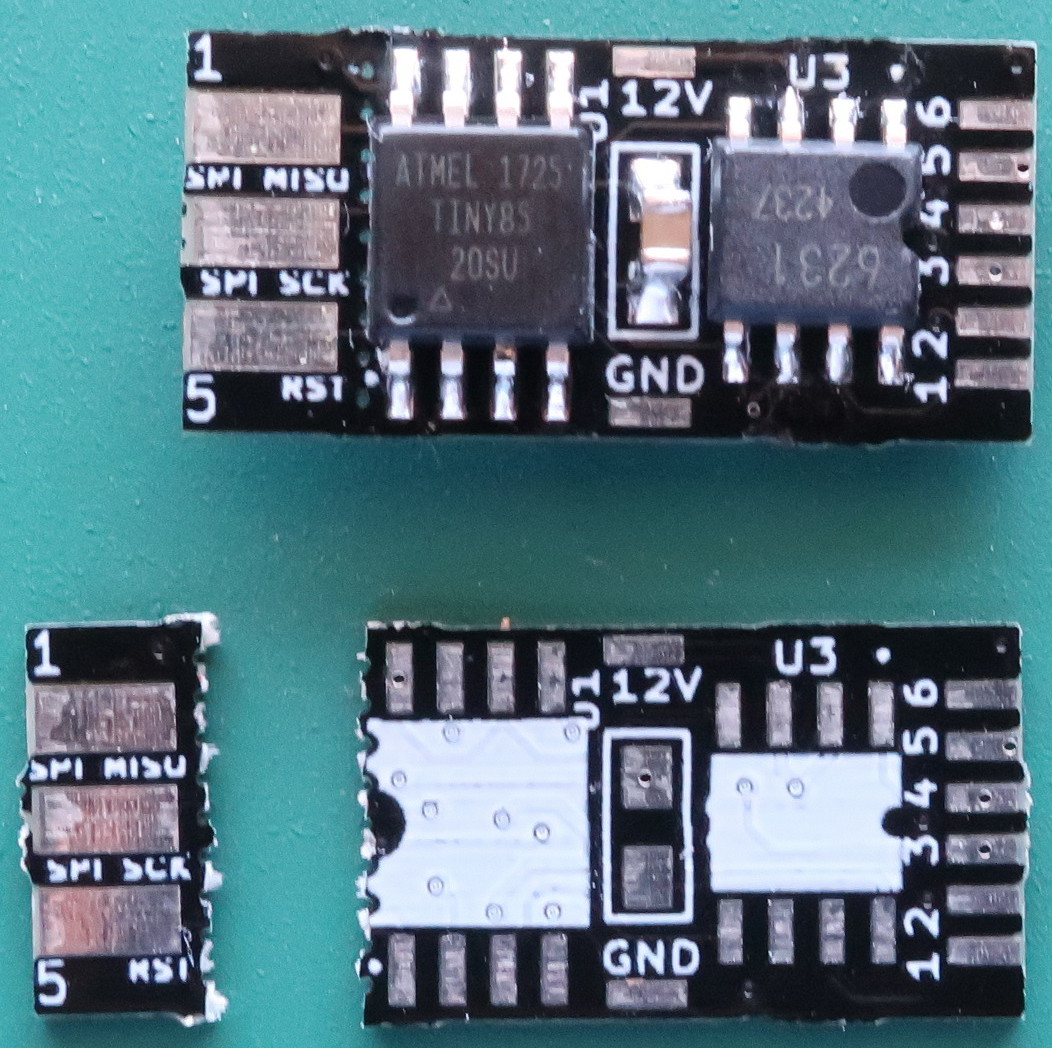

今回はスマイルコネクタが不要になったら、切り離すことができます！


Smile Motor Decoder Easyはブートローダの書き込みはできました。

SmileBipolarFunctionDecoderは、とりあえずLチカはできましたw

2018/06/29 (Fri) Hexa Feeder Board 配布

フィーダー基板をある程度（数個）配布したいと思います。
使って見たい方は、あやの部品配布からどうぞです！




■関連記事
Webページ：フィーダーの分岐について
フィーダー基板を計画
フィーダー基板できました
フィーダー基板を組み立てました。
Hexa Feeder Board 配布はじめました

2018/06/28 (Thu) SmileBipolarFunctionDecoderの評価開始！

まず手始めに、SmileBipolarFunctionDecoderの評価開始です。
これは、両極＋2FXのファンクッションデコーダです。

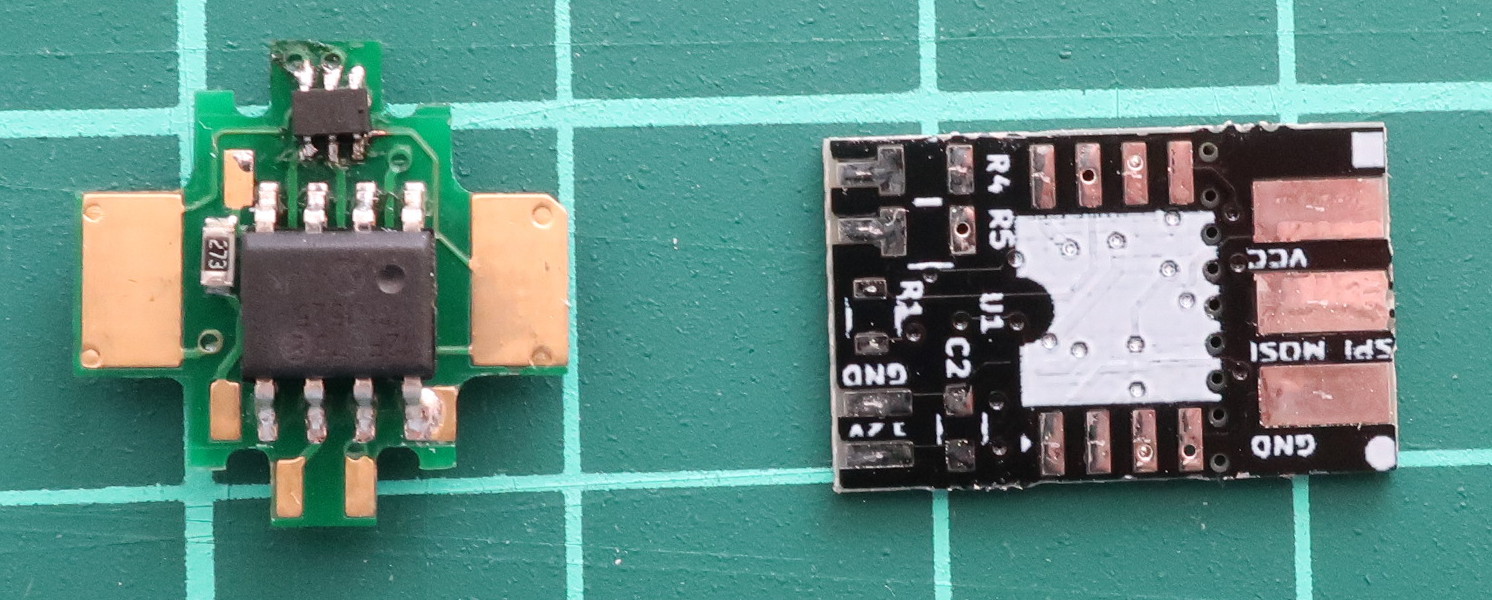

FL12との比較
PICとATtiny85と比較すると、ATtiny85のPKGでかい・・・


CPU面実装
コンデンサ1608買っておかないと。無理やり2012を実装。
シルクが潰れているのは限界を超えた小ささなので仕方がない・・・


早速やらかしていました；
両極用のIC MP6513のフットプリント間違っていました；
でも、無理やり実装。

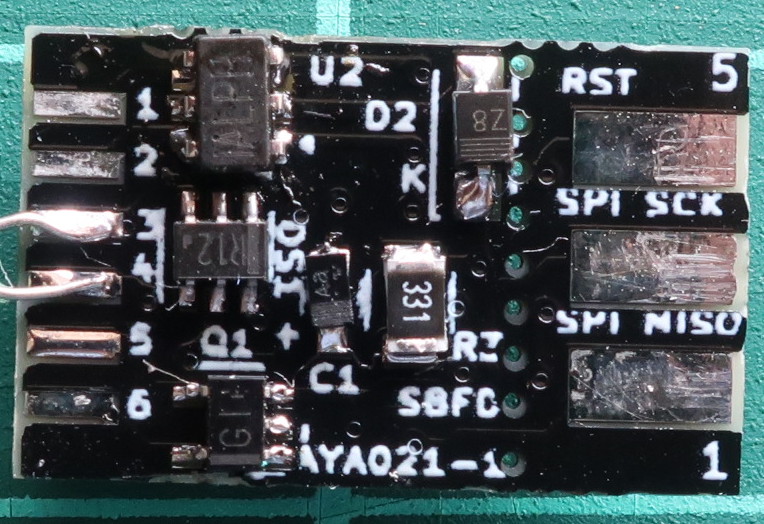

D2がツェナーダイオード、C1はタンタルコンデンサ。この辺が新しい回路。


小さすぎて非常に作りにくいですね(^^;
スマイルコネクタを切り離すミシン目もいい感じにできています。
一応、ATtiny85のブートローダーが書けました。

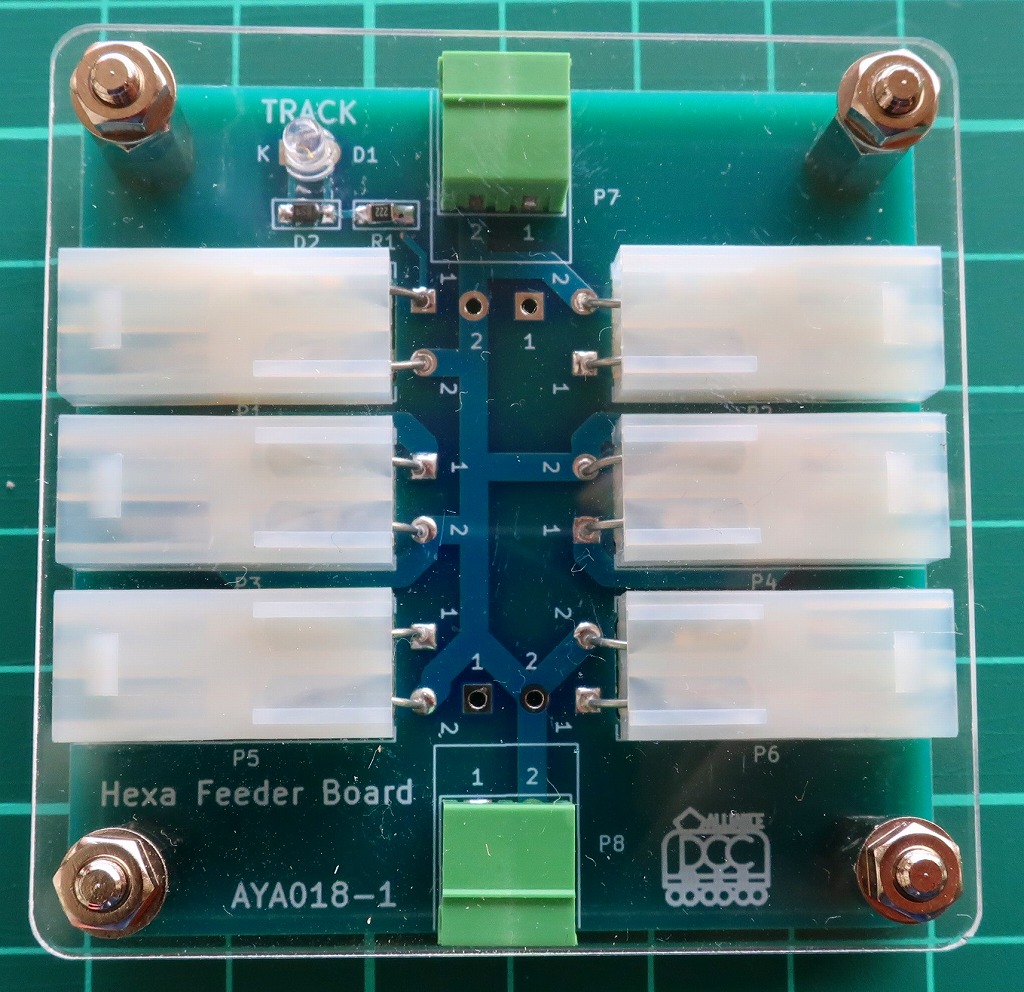

2018/06/24 (Sun) フィーダー基板を組み立てました。

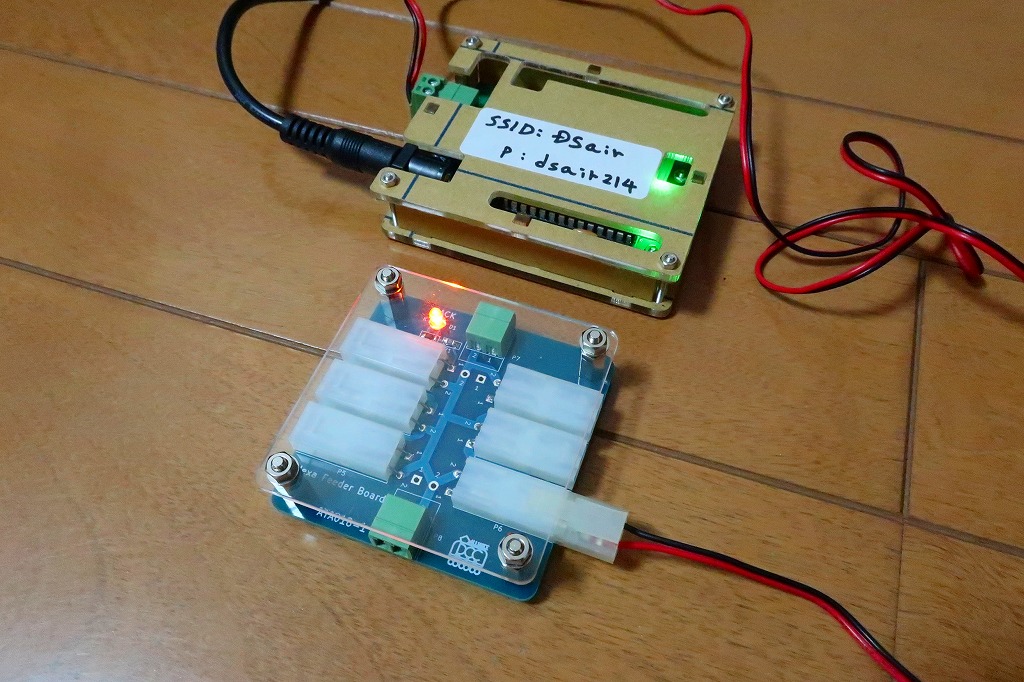

Dsairにつないで、動作確認。


カスケードコネクタは、ユーロコネクタを使用。
その他は、KATOフィーダーコネクタを実装。

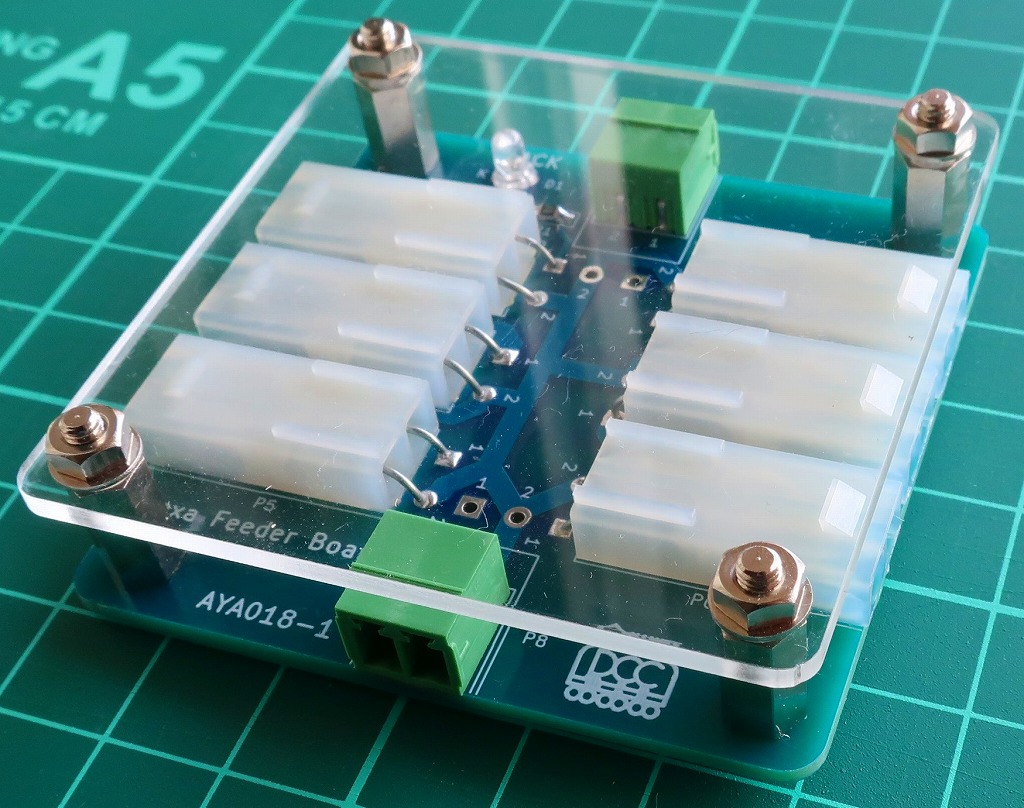

アクリルパネルは10mmのスペーサーを入れるとちょうど良いですね。

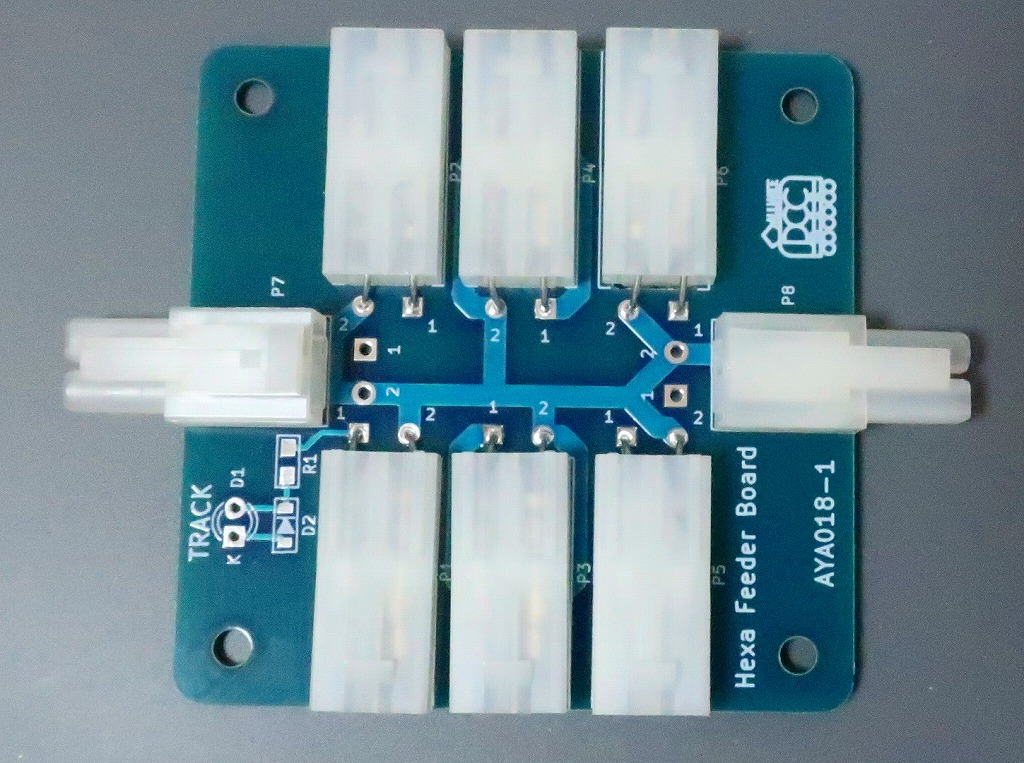

こちらは、カスケードコネクタ部にKATOフィーダのメスを実装した場合。
KATO Nゲージ 延長コード DC用 90cm 24-825が使用できます。

KATO Nゲージ 分岐コネクター 90cm 24-827の価格が非常に安くて
このHexa Feeder Boardの価格設定が難しい。

配布方法は・・・
・生基板のみ
・アクリルパネル
・生基板＋アクリルパネル

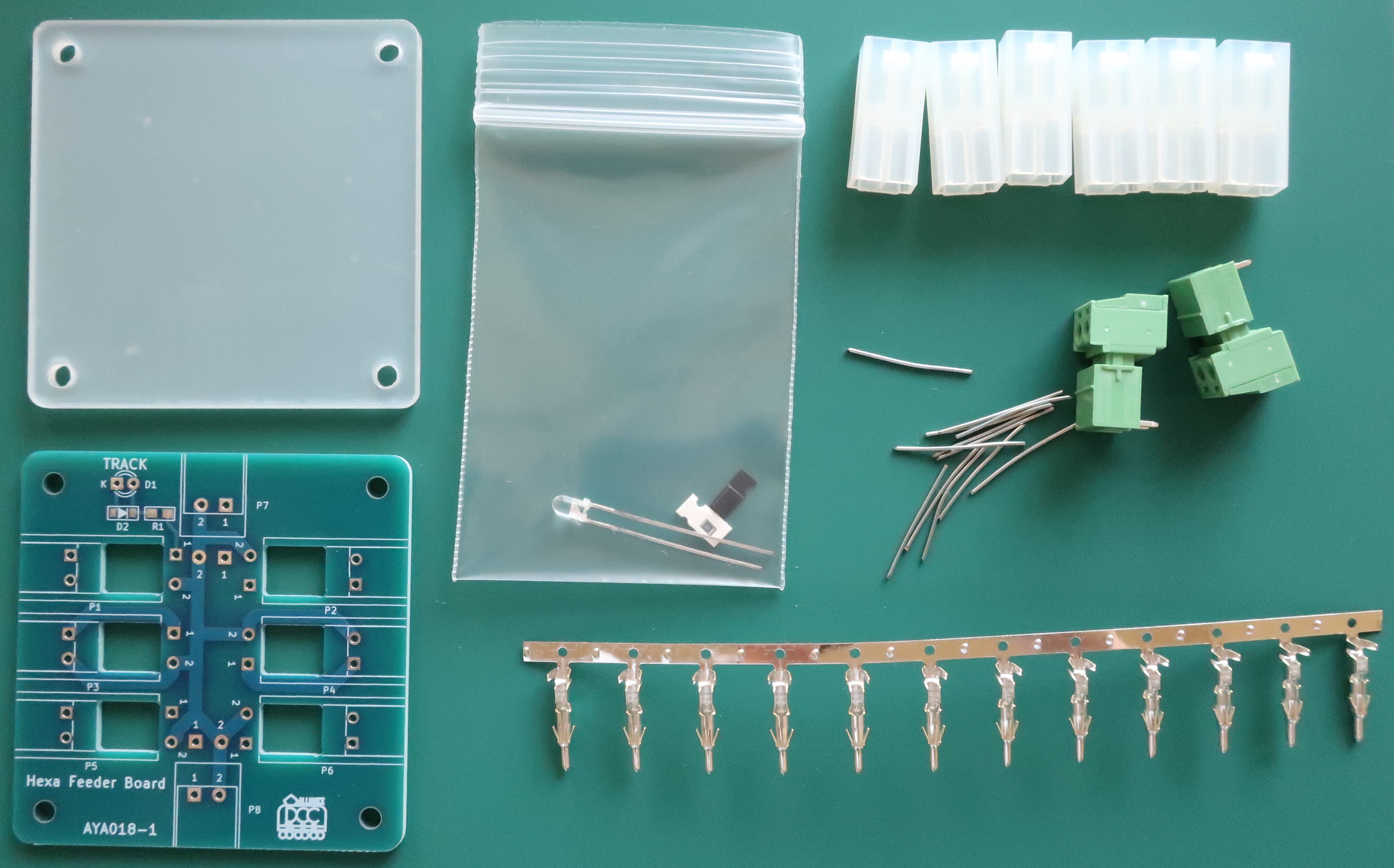

・生基板＋アクリルパネル＋KATOフィーダ６個、ユーロコネクタ２個のKIT
・完成品はあまりやりたくないのでぼったくり価格設定(^^;

コネクタはDesktopStationShopで購入できます。

スペーサは、秋月の
プラスチックナット＋連結（６角ジョイント）スペーサー（１０ｍｍ）セット
を買ってもらって・・・

なんて事を考えて、ヨドバシカメラの価格は345円なので、2個で690円

やっすいな(^^;

これに対抗？！する価格設定はいかほどに？！(^^;

■関連記事
Webページ：フィーダーの分岐について
フィーダー基板を計画
フィーダー基板できました
フィーダー基板を組み立てました。
Hexa Feeder Board 配布はじめました

2018/06/23 (Sat) FL12の修理

デコーダー研究のために、故障して捨てようとしているデコーダーがありましたら、
いただいておりました。（募集中です(^^

さて、手元に、２種類のFL12の故障サンプルがあります。


この赤枠の部品は、DCC信号から5V電源を作る前段階のダイオードブリッジになります。
これが焼損しています。



代替え部品に交換して、修理完了です。
２個ともちゃんと動きました！
