2016/06/25 (Sat) 技術書典

https://techbookfest.org/

技術書典とは

新しい技術に出会えるお祭りです。

技術書典は、いろんな技術の普及を手伝いたいとの想いではじまりました。

技術書を中心として出展者はノウハウを詰め込み、来場者はこの場にしかないおもしろい技術書をさがし求める、技術に関わる人のための場として『技術書典』を開催します。


こんなイベントがあるのですね。

2016/06/18 (Sat) SmileFunctionDecoder動作確認(FETのG-S間、D-S間の波形確認)

Smile Function Decoder Ver1 のFETはFDC6305 という、VGS(th)が0.4〜1.5Vのタイプで
ゲート抵抗無しです。

Smile Function Decoder Ver2 のFETはFDC6561 という、VGS(th)が1.0〜3.0Vのタイプで
ゲート抵抗1kΩです。


今回、FETの出力に高輝度白色LEDと10kΩの制限抵抗を取り付けて、
FETのG-S間電圧とD-S間電圧を観測しました。
本当はIdも測定したいところですが、電流プローブがありません。

※パッシブプローブで観測していますので、実際の波形からはちょっと変わっているかもしれません。

■観測風景
　ポリウレタン電線で観測ポイントを引き出しています。


■条件
・負荷：高輝度白色LEDと10kΩの制限抵抗
・周波数 31.1kHz
・Duty 50%
・PB4:3pin:OC1B:O4 のG-S間電圧とD-S間電圧を観測　

■Smile Function Decoder Ver1
・CH1:黄色:G-S間電圧波形 // CH2:水色:D-S間電圧波形
①全体波形


②ON

80nsでONしています、D-S間に振動波形が見られます。

③OFF

80nsでOFしています、D-S間に負極？に一瞬なっています。

■Smile Function Decoder Ver2
・CH1:黄色:G-S間電圧波形 // CH2:水色:D-S間電圧波形
①全体波形

ゲートは10kΩでプルダウンしているので、G-S間の電圧が4.5Vくらいに。

②ON

立ち上がりは、おそいですね。2msくらいかな。
ターン・オン損失が大きそう・・・
D-S間電圧波形に振動無し。

③OFF

立ち下がりも、2ms。
ターン・オフ損失が大きそう・・・

■考察
さて、ゲート抵抗の大切さが分かったところで、1kΩからもうちょっと
抵抗値を下げても良さそうですね。
Id見てないからなんとも言えませんが、損失大きそうです。
値を変えて見ても良いけど、0603のネットワーク抵抗なので、めんどくさ(^^;
LEDをPWMで点灯させるくらいでしたら、十分かな。

2016/06/05 (Sun) elecrow のリードタイム

今回は、5/26 出荷で 6/1 に到着したのでおどろきました。
いつものうように、ケチってエアーメール使いました。

2016/06/04 (Sat) AkiCart こんなサービスを待っていました！

AkiCart


秋月で売ってるパーツをリストに入れて、一括で買い物かごに放り込めるサービス作った。 http://aki.prioris.jp/

http://eleclog.quitsq.com/2016/06/akicart.html?spref=tw

※↑このコピペだと、私が作った様に見えちゃいますが、違いますよー。

秋月でまとめて買ってほしいリストをココに登録しておくと便利ですよね。

2016/05/20 (Fri) 作品をしまっておく箱

いろいろ作った基板や、Arduino基板はおもちゃ箱（ダンボール箱）に乱雑に
入れていたのですが、さすがに取り出すのにもかき回ないといけなかったりw
して面倒くさかったので、良い箱が無いかなと、１００均で良いものがありました。

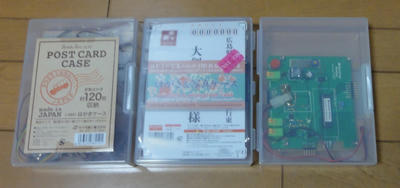

それは、ハガキを入れるケースです。（ちなみにダイソーで購入）

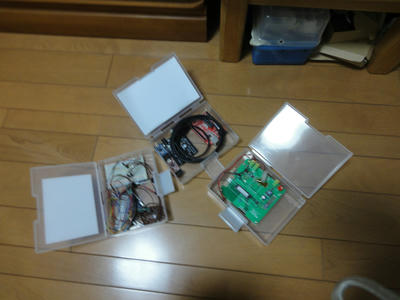

こんな感じに、SmileFunctionDecoder箱、ArduinoとSmile Writer箱、
SmileDecoder開発BOARDがすっきり収まりました。

ピンボケでした・・・
