またまた、FL12のデコーダ故障品がありますので見てみました。

たしか、FL12に実装されているPICの5、6pinから直接信号を取り出して、両極性化デコーダに
改造して使われていたと思います。
https://spur-z-room.com/dcc/basic01/fl12-0/fl12-2/



オシロスコープで、12V,5Vを観測しても変な電圧(3V)くらいしかありません。

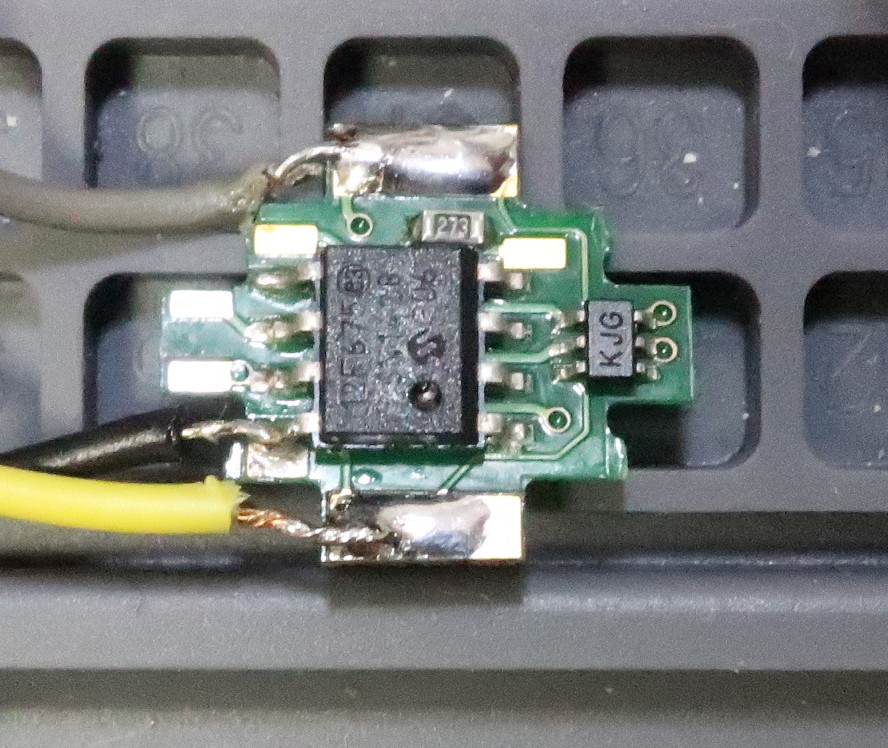

PICの横に実装されている「KJG」がだいたい怪しいので外傷はありませんが、

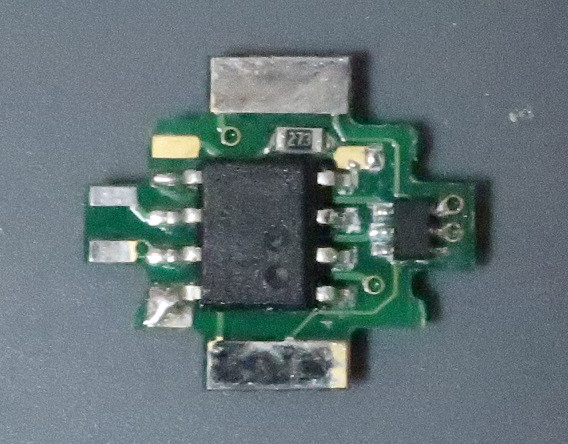

外してテスターチェックしてみると、やはり壊れています。

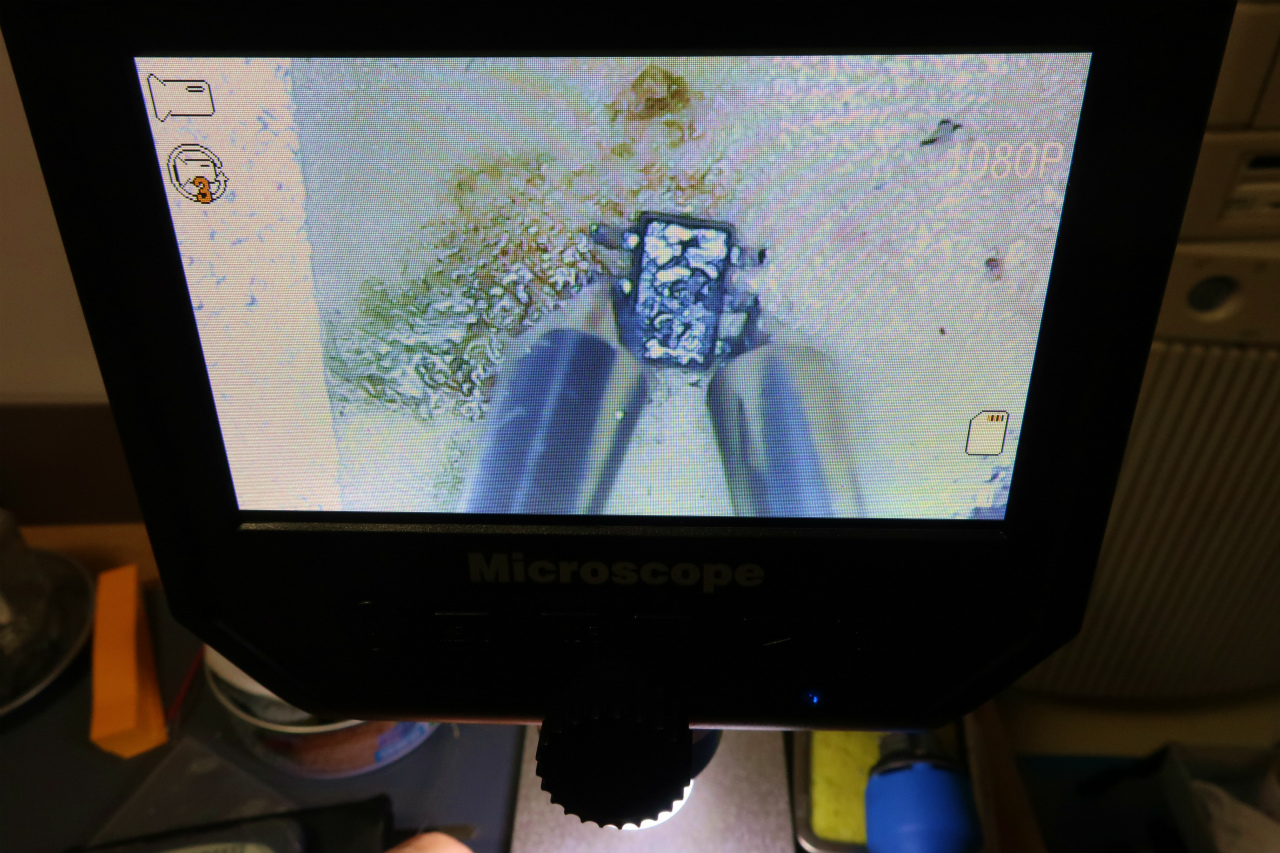

デジタル顕微鏡買いましたw

手持ちの似たような特性の部品に交換して修理完了。


もう一個あったのですが、ファンクッション用トランジスタの手持ちが
なかったので、こっちはAnalog Led基板を取り付けて終了。

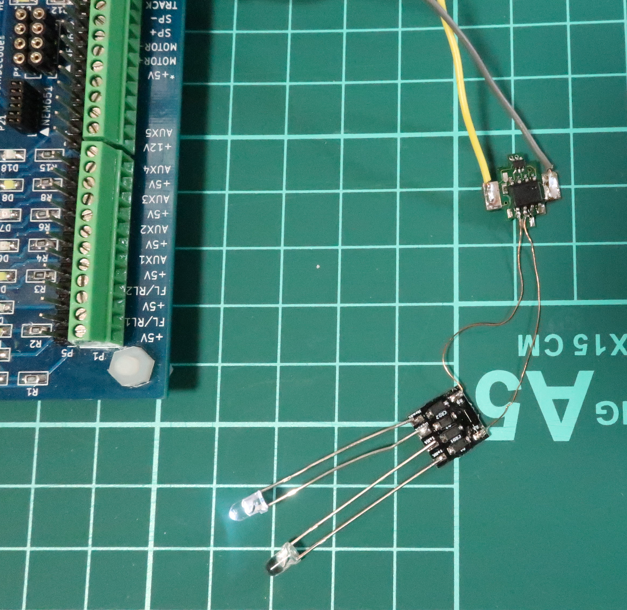

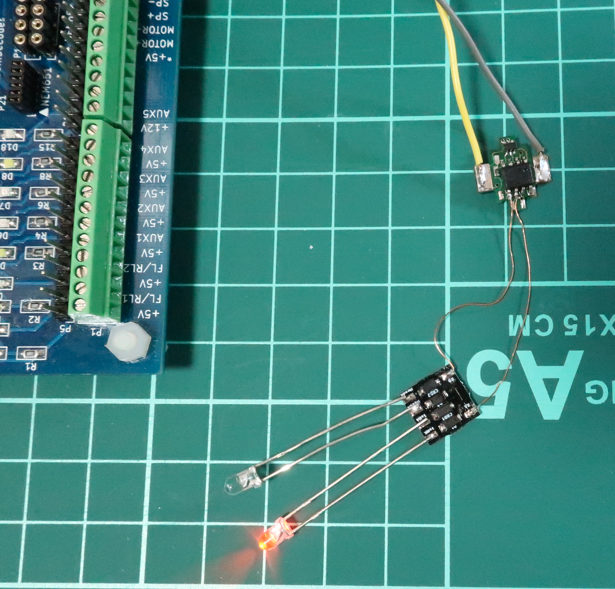

PICの5,6pinにAnalog Led基板を付けました。










拍手[2回]

PR

FL12

こんばんわ
このFL12は「KJG」損傷状態でPICの5,6pin出力は正常だったのでしょうか?、気に成ります。
又、PICの5,6pinから両極性出力を採っていた場合損傷原因になるのでしょうか? 当方もPICの5,6pin出力を利用している車両が4両有るので気に成ります。
新ファンクションデコーダーの配布は何時頃でしょうか待ち遠し限りです。
by ジュンパパ 2018/07/08(Sun)22:05:42 編集

無題

ジュンパパさんコメントありがとうございます。
PICの5,6pinは大丈夫でしたね。
新ファンクションデコーダは悩みがつきません・・・
by あやのすけ 2018/07/08(Sun)22:53:41 編集
