FL12が焼損してしまった原因をまとめました。

■FL12故障事例
 車両に実装した所、焦げる匂いが発生。
 FL12を見てみるとCPU(PIC)隣の6pinのICが焼損


■故障原因

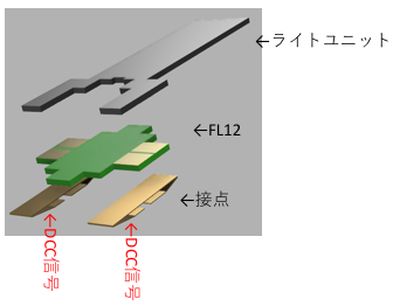

 1)FL12とライトユニットと接点の相関関係は以下のように
   なっている

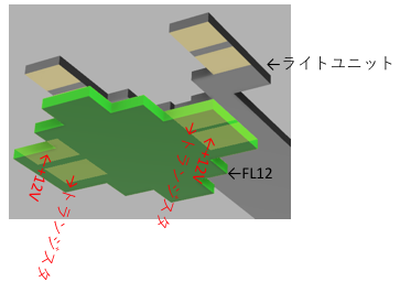

2)FL12の接点は片方が+12V,相方はトランジスタに
  繋がっています。

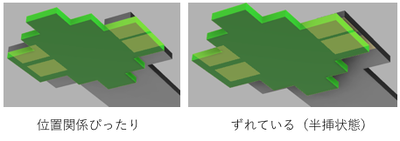

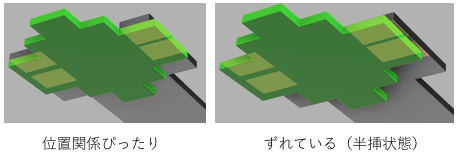

3)ライトユニットとFL12の位置関係がぴったり
  重なっていると問題ありません。

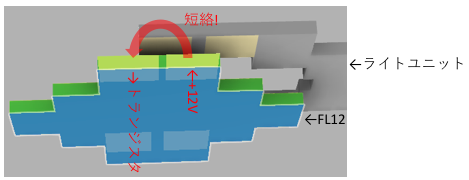

4)ずれた状態だと、FL12の+12Vとトランジスタがライトユニットの端子によって、
  短絡した状態になります。



ファンクッションをONした瞬間過大な電流が流れて、整流ダイオード
またはトランジスタが故障します。

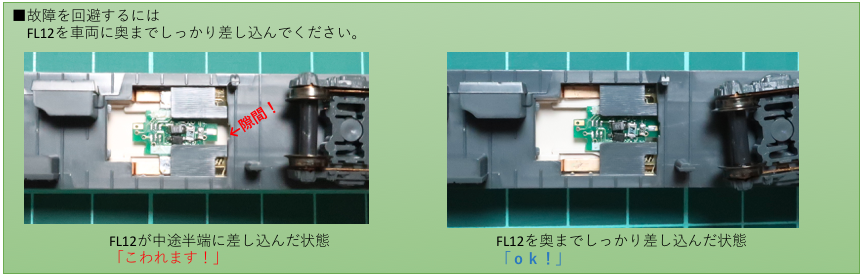

■故障を回避するには
 FL12を車両に奥までしっかり差し込んでください



■懸念事項
 ・経年変化で抜けて来ないのかな?
 ・裏表逆に実装しても壊れそう。
