ワールド工芸さんの、16番 TMC200CS 軌道モーターカー 組立キットを作っていきます。
※何回かやらかしていますが、寛大に見守りください(^^; (ちゃんと説明書を読みましょう)

動力部を作っていきます。

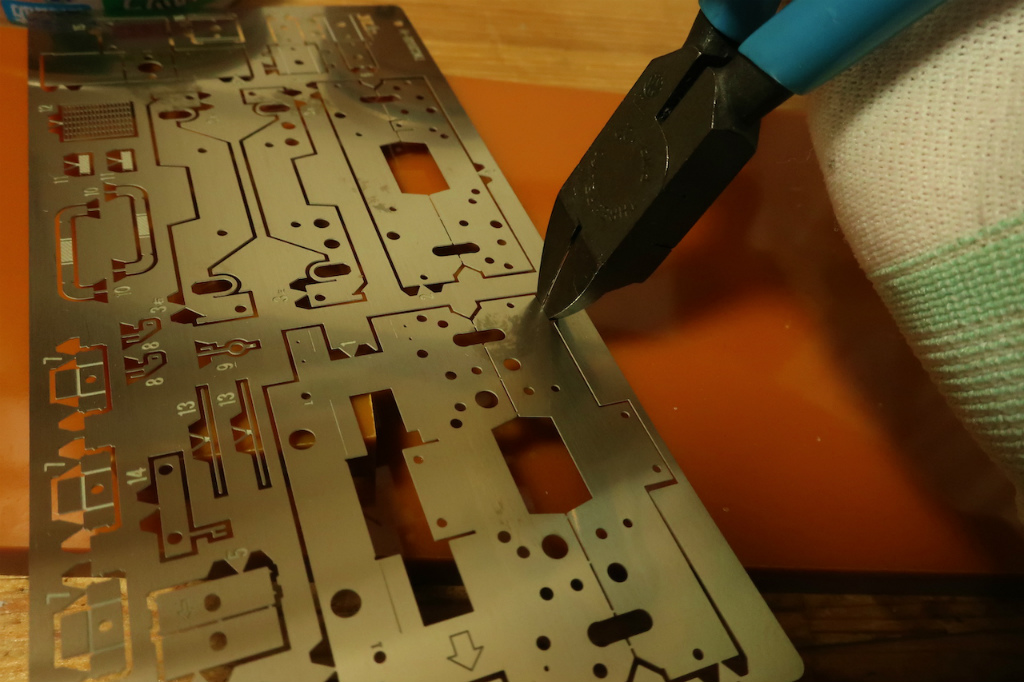

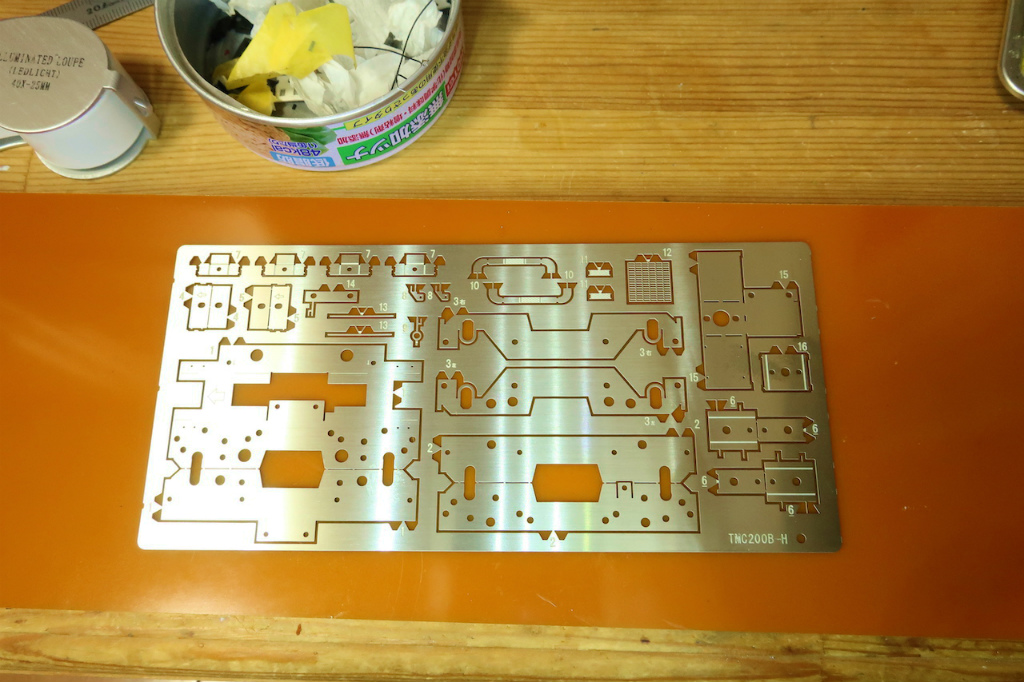

パーツをニッパで切り出していきます。

ライナーを切り離していきます。

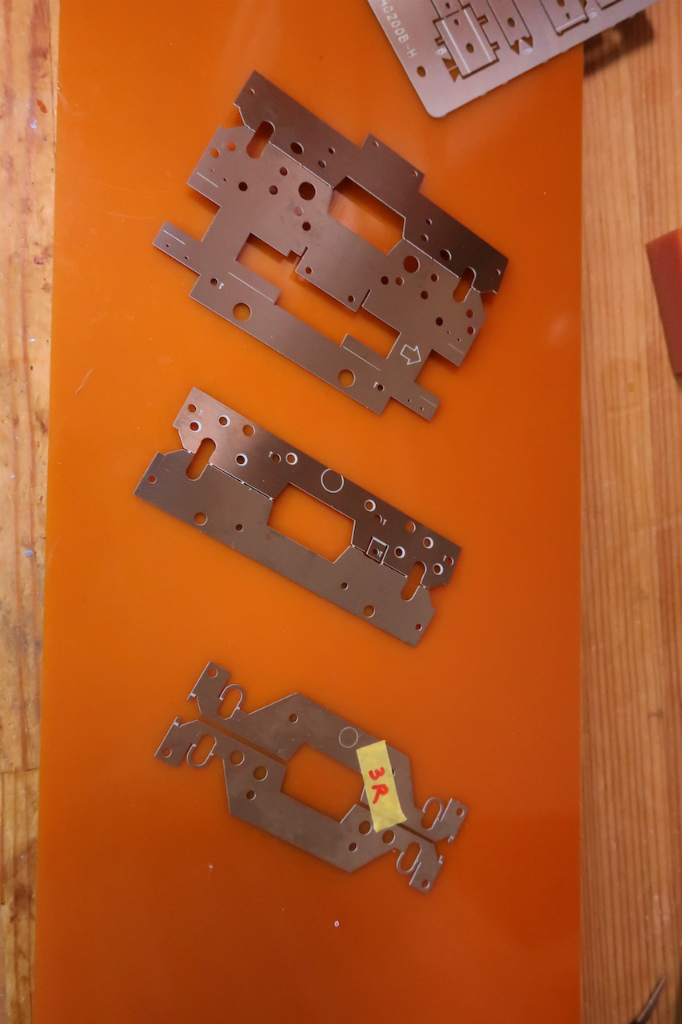

切り取りました。
※ここでフェイクがあり、切り取ると自然に山折になっていますが、これを信じてそのまま、
折り曲げてあとで失敗しています(^^;

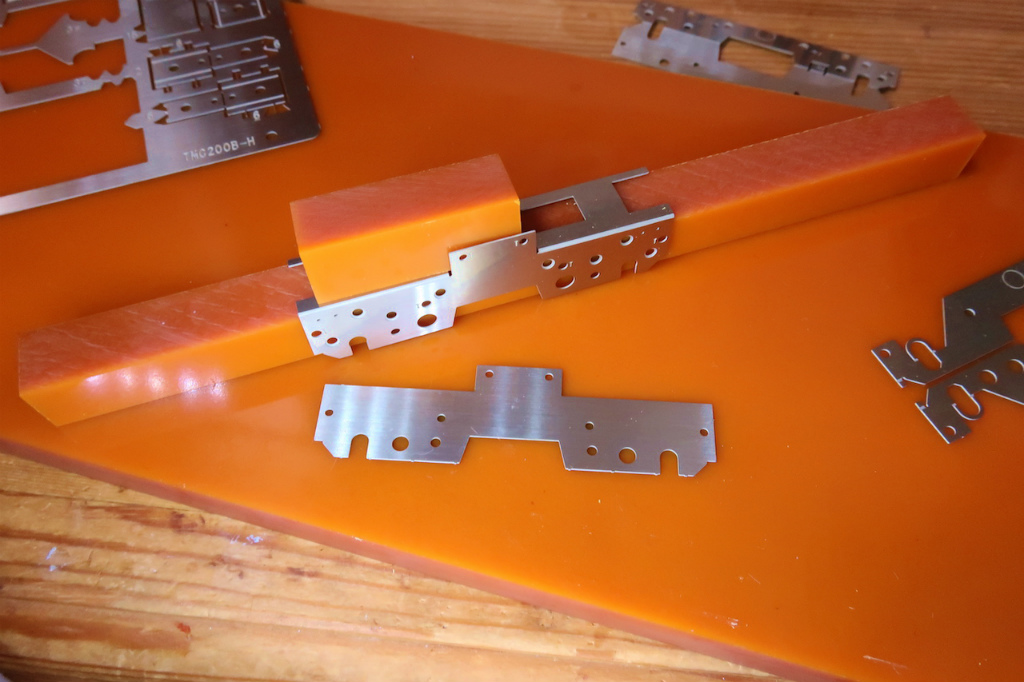

はい、やっちゃっていますw、なんと反対に折り曲げています。
さらに、本来と反対側に折り曲げてしまったため、パーツ一つちぎれちゃいました。

写真はありませんが、あとで折り曲げ直しています。

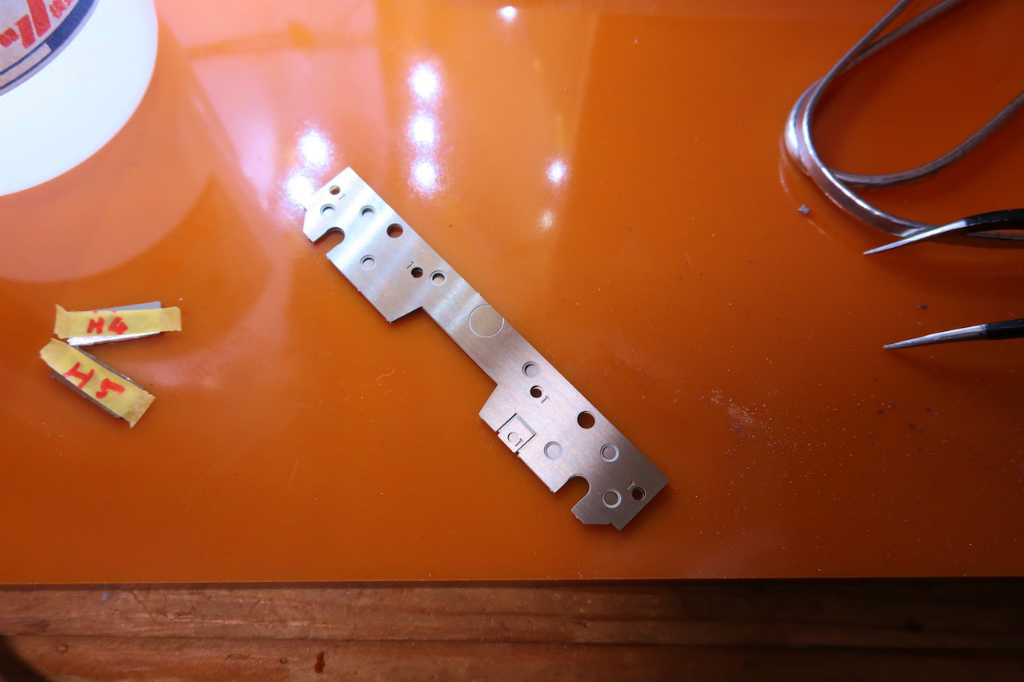

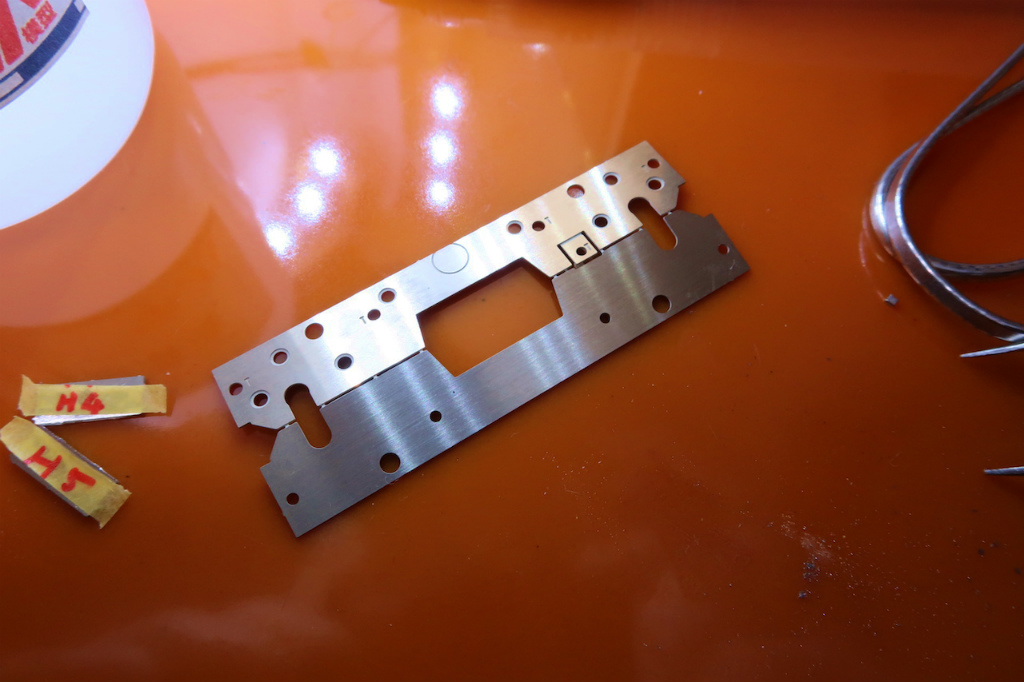

H-5パーツ。ライナーから切り取ると、谷折り風になりますが、
山折にしないといけません。


ハンダ付けの最初はこのH-5パーツに決めました。

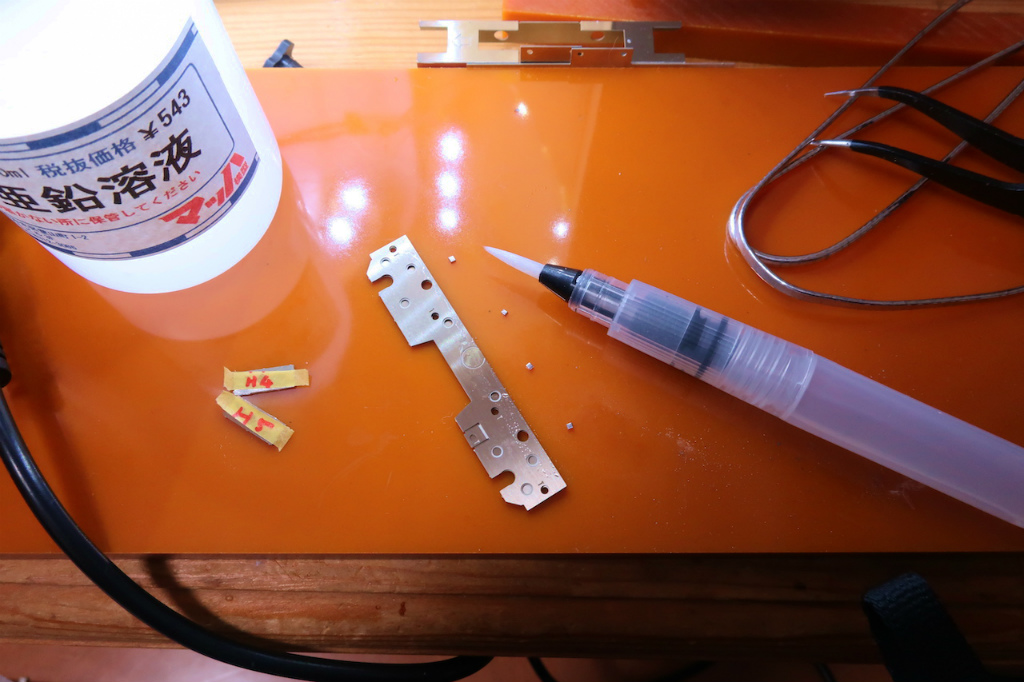

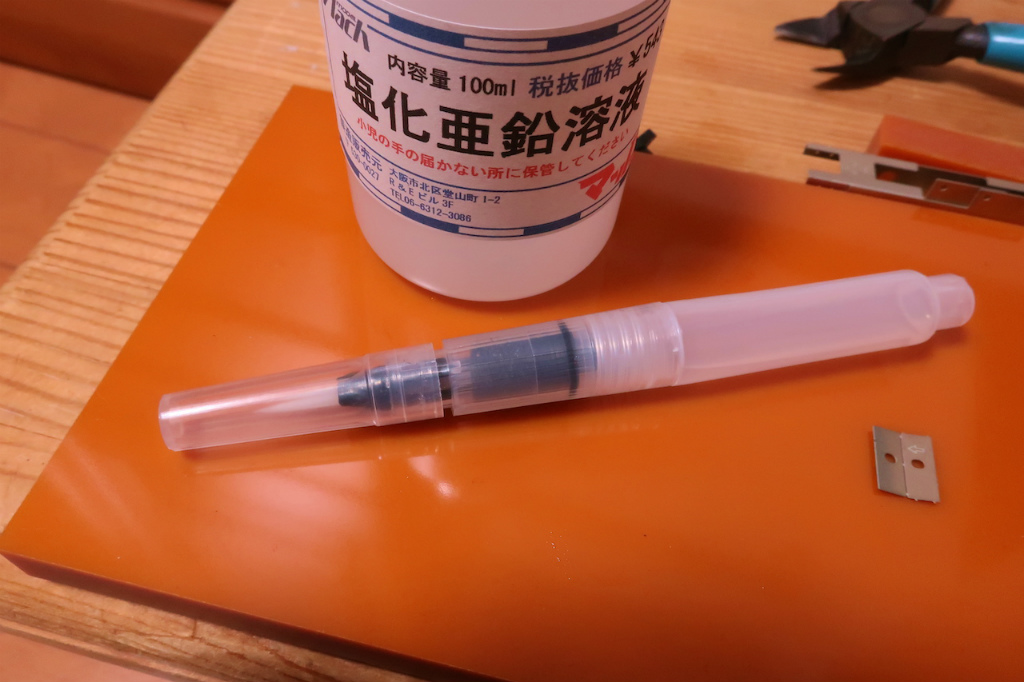

フラックス(塩化亜鉛溶液)を水ペンの中に入れます。

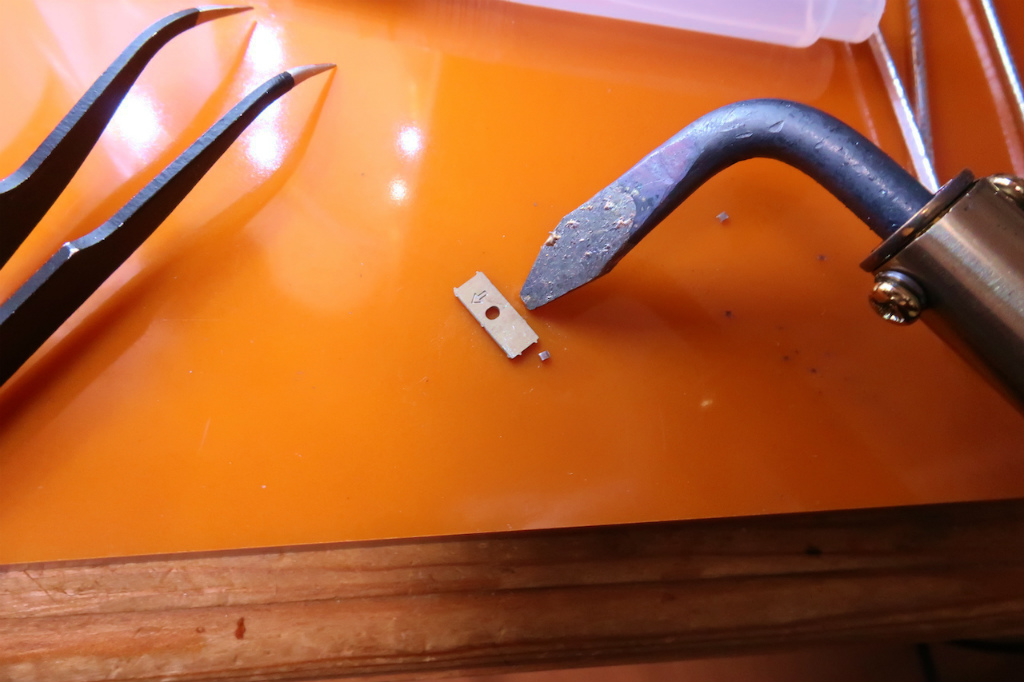

折り曲げて、フラックスを塗布して、粒ハンダを1粒そばにおいて、
じゅーっと、フチをハンダ付けします。

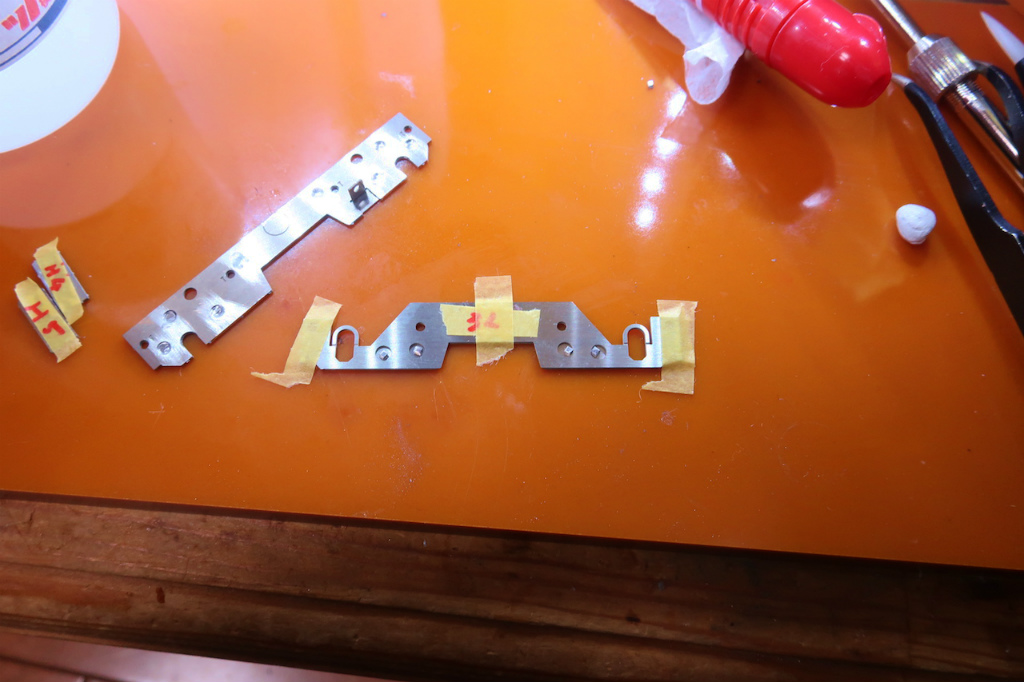

車輪座H-2
ライナーから切り離すと山折になりましたが、これは、そのまま山折でいいみたい。

折り曲げて

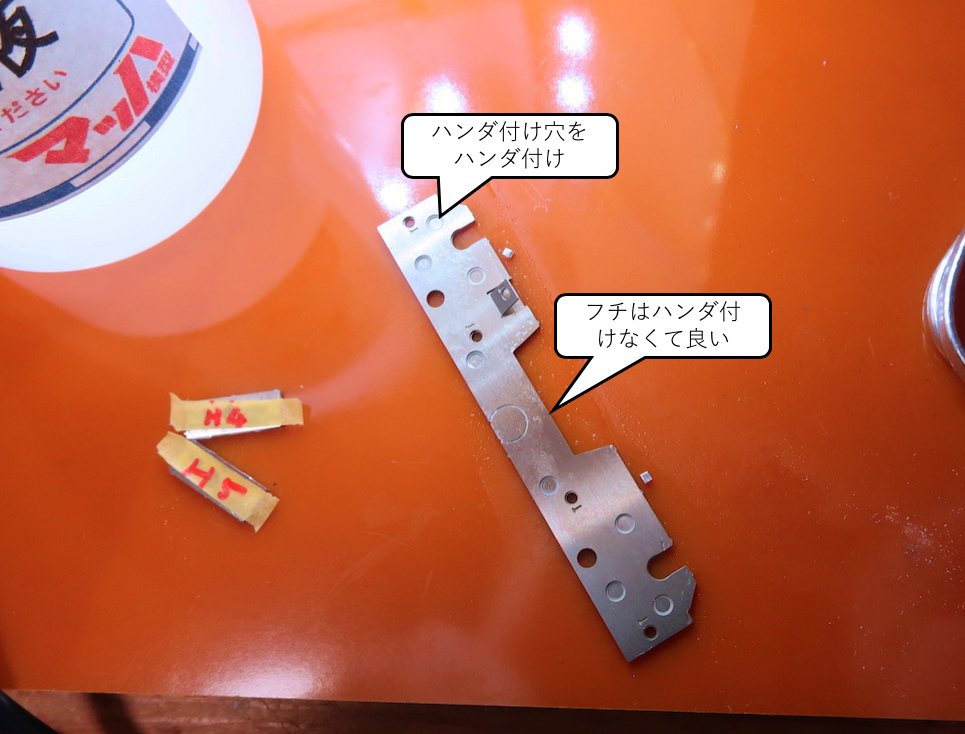

フラックス塗って、粒ハンダをそばに置いて、フチをはんだ付け・・・


と思いきや、実はハンダ付け穴があるので、そこだけハンダ付けすればよかった・・・

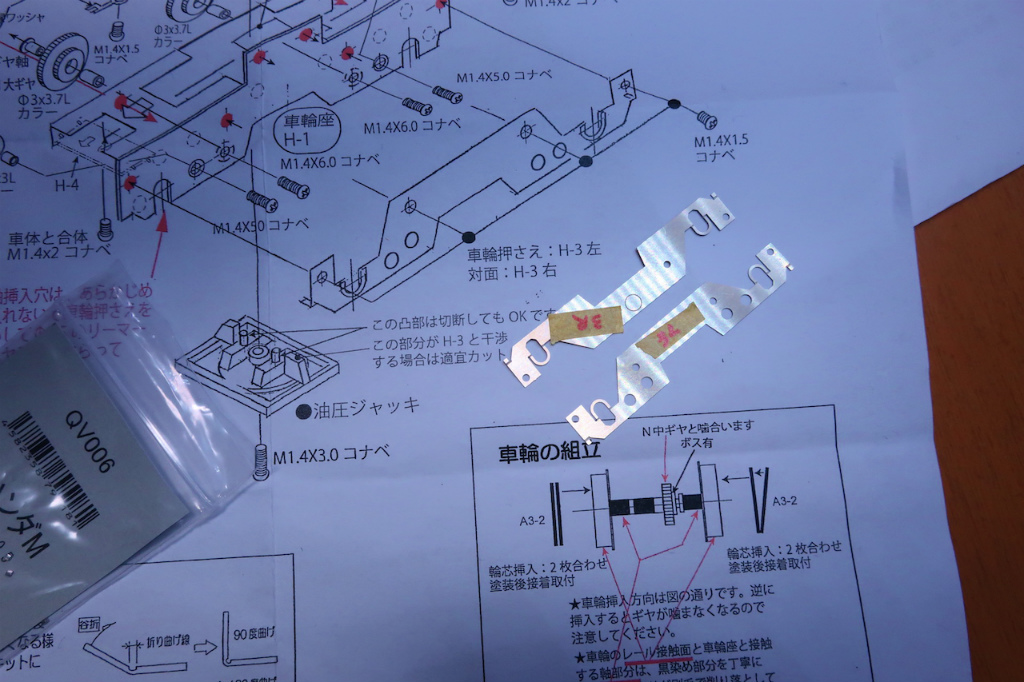

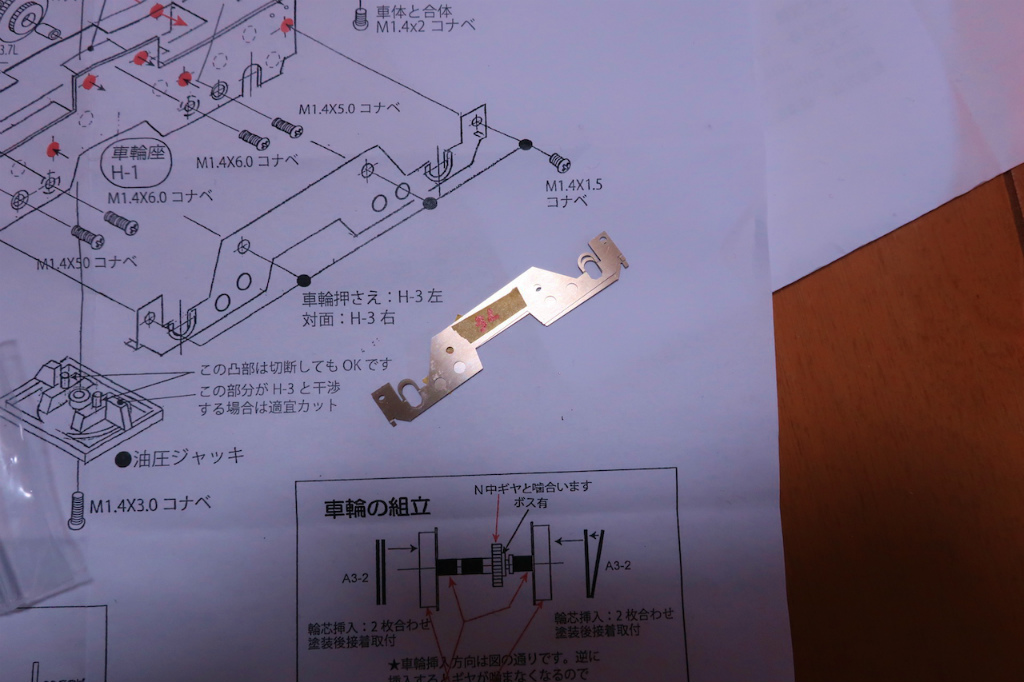

次、車軸押さえH-3左、対面:H-3右


2枚合わせて・・・


半田付け穴をハンダ付け・・・・・・なんかおかしいゾ・・・


写真にはありませんが、ハンダ付けしてしまった二枚の板を剥がしました。

次に続く。
