2017/08/08 (Tue) デコーダーテスター

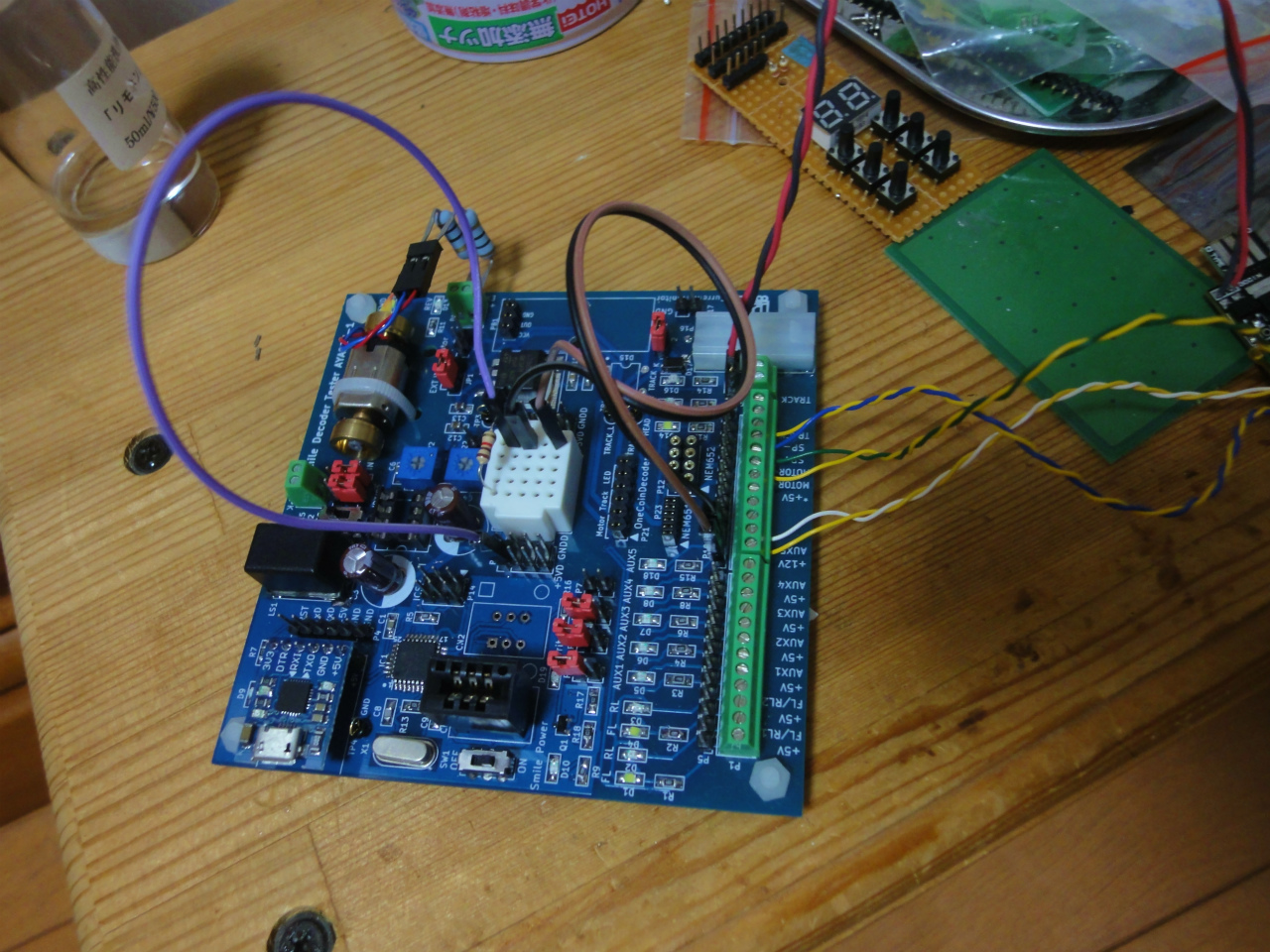

Aitendoで
miniブレッドボード [BBD-ZY25]
を買ってきて、エポキシ接着剤でくっつけました。
やりたかったのはこれですw





Wi-Fiモジュール(技適マック付き) [ESP-WROOM-02]
580円かーと、悩んで買ってこなかったw

aliで
ESP8266 Serial WIFI Model ESP-WROOM-02 REMOTE Transceiver wireless Module ESP WROOM FCC CE TELEC Certified
$2.7を見ちゃうと、高いなと。

2017/07/30 (Sun) デコーダーテスターにNEM651 NEM652ソケット追加

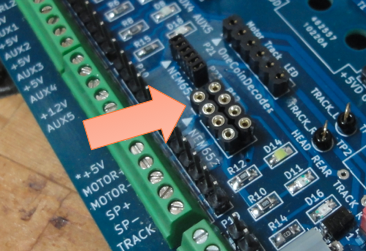

デコーダーテスターにNEM651とNEM652ソケット追加します。
※実際、使って試してないので、ちゃんと接続できるかわかりません(^^;



在庫切れしてしまっていた、部品も入荷しましたので、在庫補充しました！


あやの部品配布

2017/07/16 (Sun) Smile Decoder Tester を動かしてみた

やっぱり、モーターに印可する電圧を下げたほうが回転が抑えられますので、
両端に10Ω付けました。
もうちょっと付けても良さそうです。

ゴードン用SLスケッチを試してみました。いい感じですね！

動画は頑張って、ゆっくり音声で解説付きにしてみました。

■動画で使用しているDCC機器
　Smile Decoder Tester

　DSbluebox

　SmileDecoder

　MP3サウンドデコーダーV5

　ゴードン用SLスケッチ

2017/07/14 (Fri) スマイル デコーダーテスターにモーターを付けてみました。

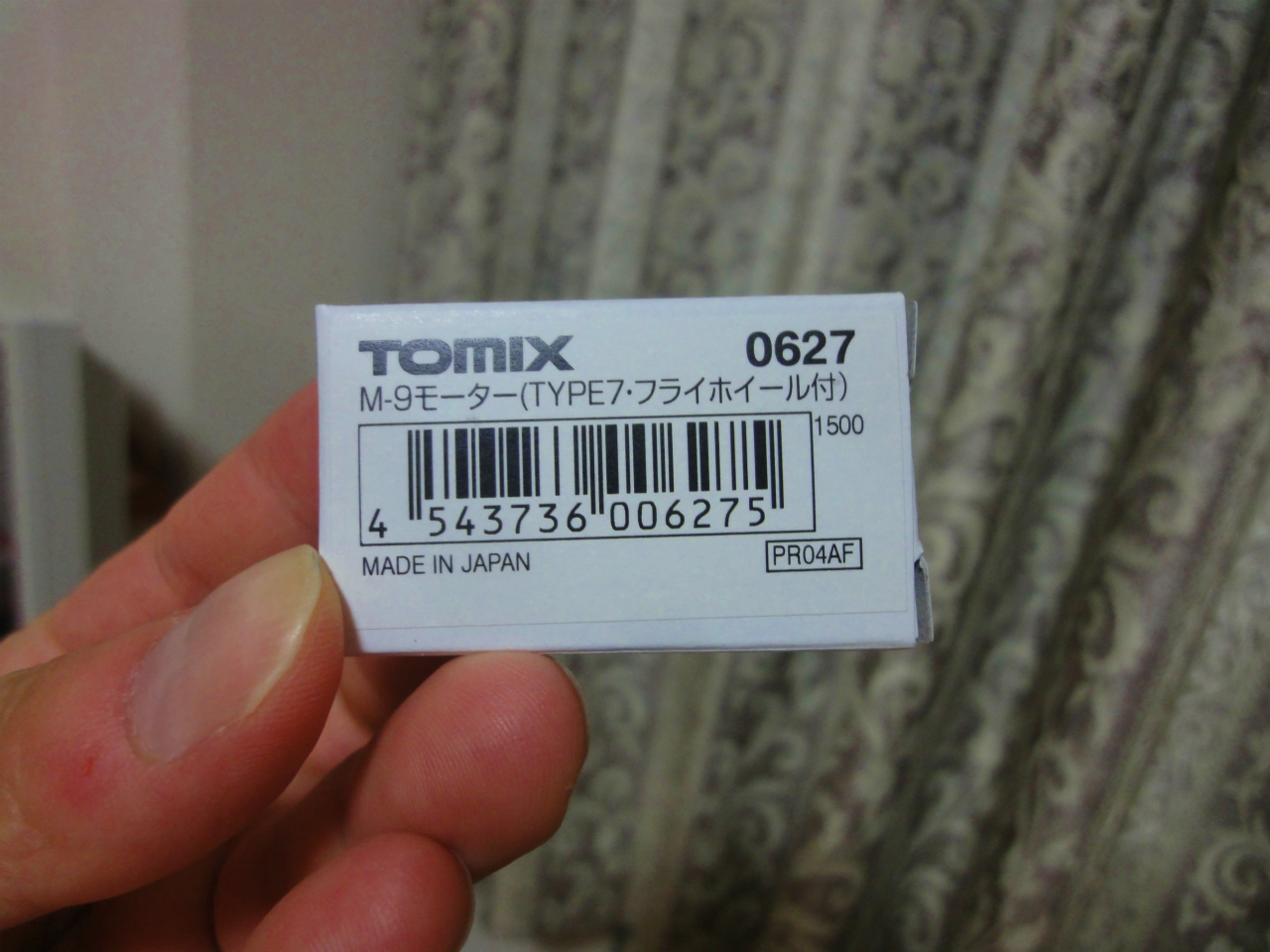

TOMIX の M-9（タイプ7）が手に入りました。

想像していたものより小さかったです。
HO用のモーターがよかったかな？

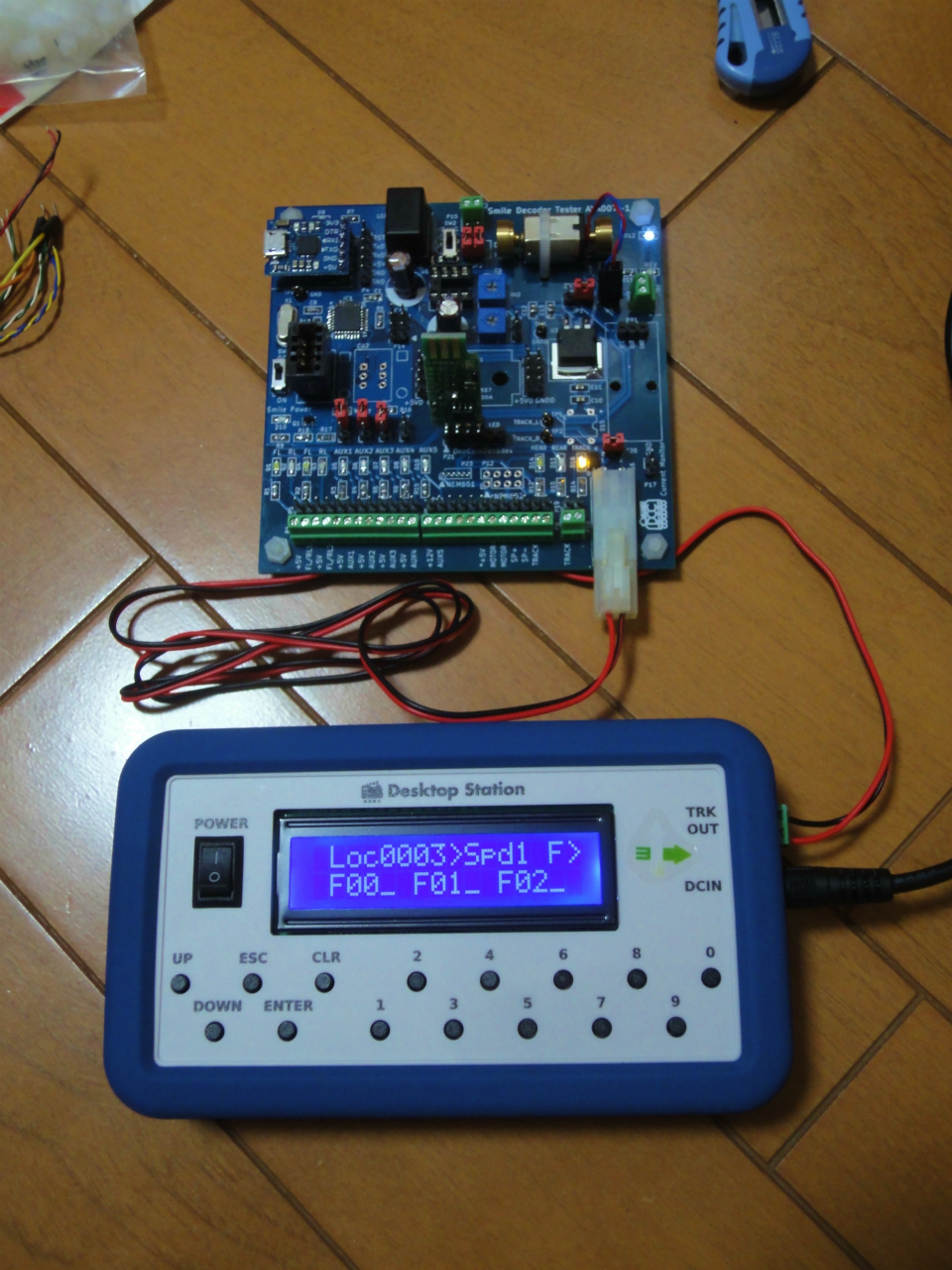

デコーダテスターに配線を接続して、モーターはタイラップで固定ました。
デコーダーはSmileDecoderをOneCoinDecoderソケットに接続します。
いざ回してみると！？



無負荷なので、すごい回転で回ります(^^;
回転を抑える為に負荷が必要ですね。
機械的な負荷は難しいので、電気的に負荷を掛けたいですが、どうしたらいいのかな。

2017/07/12 (Wed) スマイルデコーダーテスターの取り扱い説明書

デコーダーテスターボードには、機能がいろいろあって、
わかりにくいので、ドラフト版の取り扱い説明書を上げました。

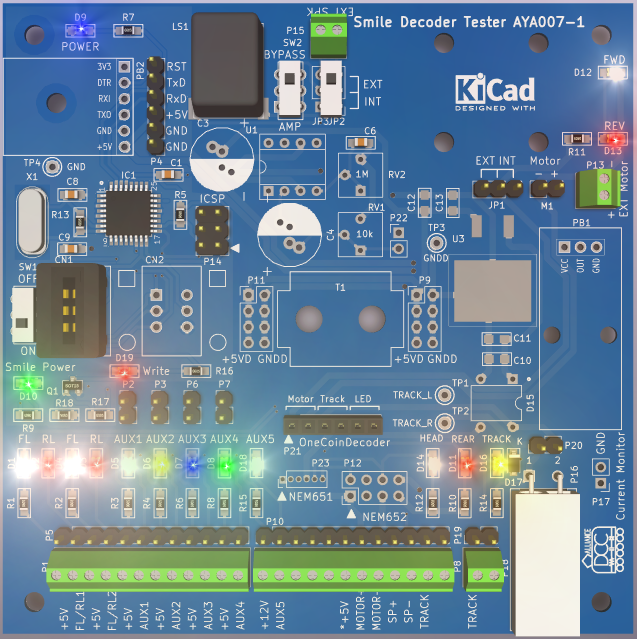

LEDの配色は上図の様になっています。

取り扱い説明書はこちら
