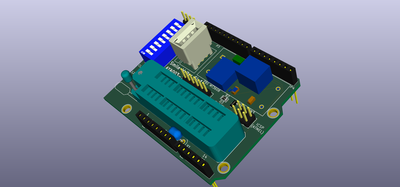

Smile Writer 5in1を考えてみました。
Arduino用シールドで作りました。

機能
1、ATMEL用スマイルライタ(Arduino経由、AVRISP mkIIなど)
2、PIC用スマイルライタ(Arduino経由、PICkit経由)
3、ATMEGA28pin プログラマ(Arduino経由、AVRISP mkIIなど)
4、ATTINY8pin プログラマ(Arduino経由、AVRISP mkIIなど)
5、HDMI ADP用E2P-ROMライタ(Arduino経由)

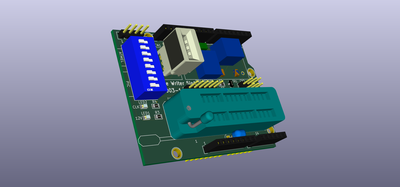

AMPのコネクタ、ゼロプレッシャーの3D MODELの作成が面倒くさかった。

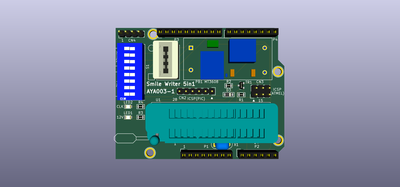

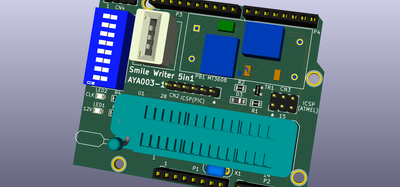

結構込み入ってしまったので、一部面実装部品を選択。
5V-12V変換は怪しい基板で設計w

諦めたこと
ゼロプレッシャーICソケットで、PICも書けるように検討したけど、
Arduinoシールド無いに入りきらないから諦めた
ATMELのヒューズリセッタ回路を入れたかったけど、配線が入りきらないから
諦めた。

ご意見募集中です(^^;










拍手[0回]

PR

無題

まさかの全部入りとは恐れいりました。
最強の機能ですが、説明書がないと使いこなすのが難しいような・・・。シルク印刷でどこまで説明しきれるかがポイントな気がします。
by やあさん URL 2016/05/15(Sun)19:44:44 編集

無題

基本的な使い方は、Smile Connecter経由でPICとATMELをArduinoのスケッチを入れ替えて使います。

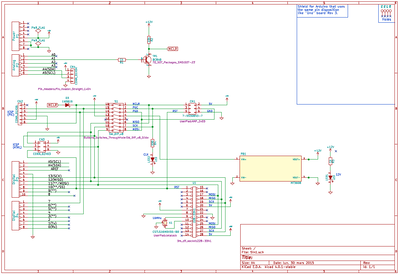

実験なしで回路図書いたので動くかどうか。

要取説です。

by あやのすけ 2016/05/15(Sun)20:21:38 編集

無題

やっぱり、ヒューズリセッタは入りませんか・・・。
残念です。
by スマイラー 2016/05/16(Mon)11:47:57 編集

無題

ヒューズリセッタあると便利ですよね。
はんだ面には部品が全く無いし
もうちょっと眺めてみますか。
by あやのすけ 2016/05/16(Mon)18:26:53 編集
