机上で、変換回路図をしっかり作成しました。
結局全ピンの接続が間違っていましたw
PIC12F683 のConfigをスケッチに追加して、えいっ。

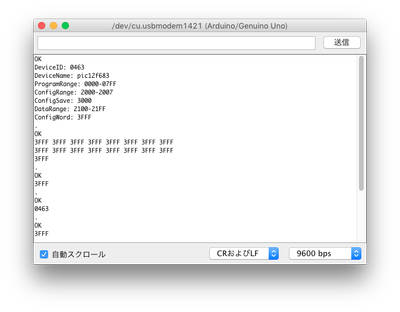

おー、メモリ内容も読めているし、Device IDも読めているっぽい。


・MT3608基板のピンアサイン間違い、部品を逆さにして実装しないと使えない。
・PICのICSPコネクタの信号線が間違っていて、2カット、2ストラップしないと使えない。
・書き込みLEDがCLKにつながっていると終始点灯しっぱなしになるので、MOSO等に接続を変更
