夜中にSmile Writer 5in1 のパターンを印刷して、パターンチェックやっていたところ、
パターン禁止エリアにパターンを引いていたことがわかり、
直すのも面倒くさいから、一度リセット。

PB1の下はパターン禁止にしないといけませんでした。


で、修正した基板

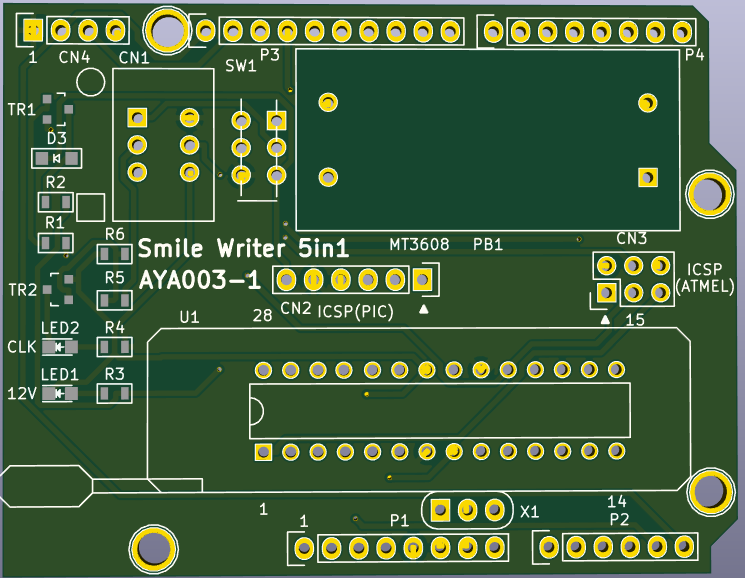

PB1の部品面側はパターン無しです。

あ、SW1のシルク変だ・・・

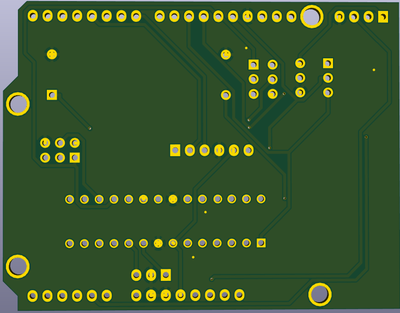

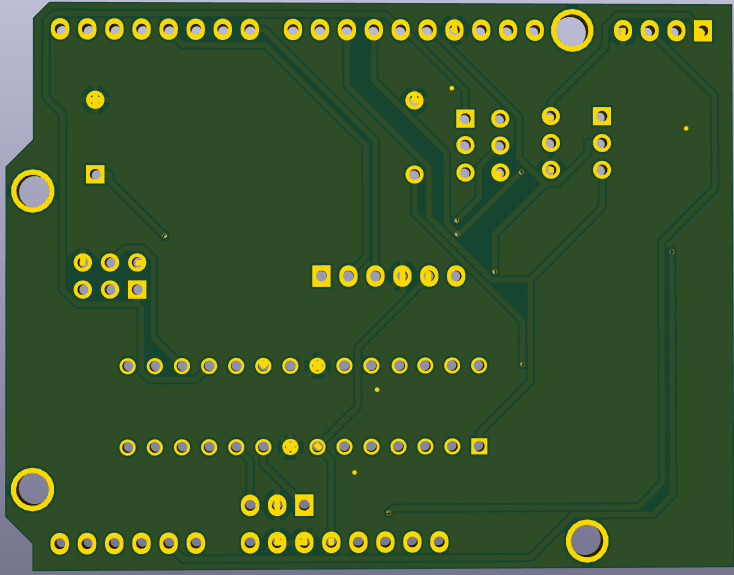

ハンダ面側

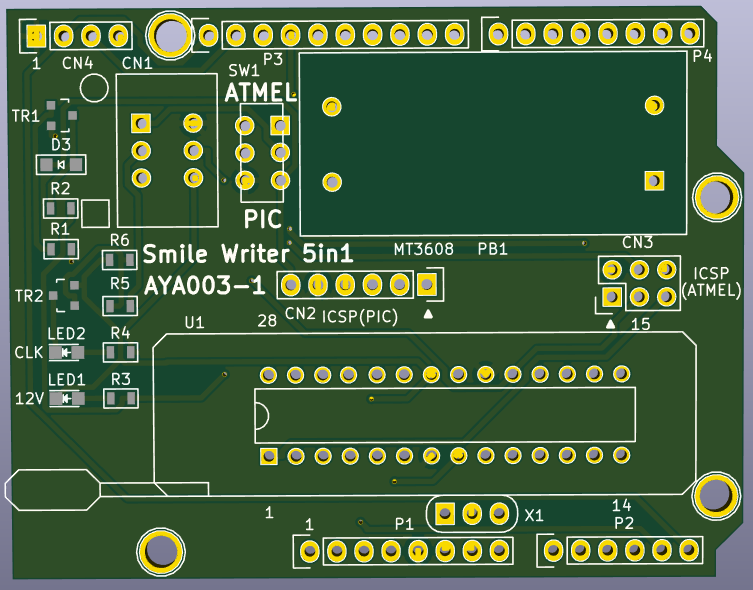

シルクにATMELかPICのシルクも追加しました。
