2018/10/20 (Sat) スマイルライターCOMBOを組み立てる

DCC電子工作連合のデコーダも板厚1.6mmから、0.6mmタイプへの移行が進んでいます。
OneCoinデコーダーは0.6mmタイプの配布が始まっています。

スマイラーさんからスマイルライターCOMBOを配布してもらいましたので、
早速組み立てて見ました。

KiCADを使ってみよう！　「スマイルライターCOMBO」の製作 その3

ライターのプログラムはArduino NANOが司っていますので、私の場合Macなんで、
USBシリアル変換ICがFTDIタイプのArduino NANOを使用します（赤い！）

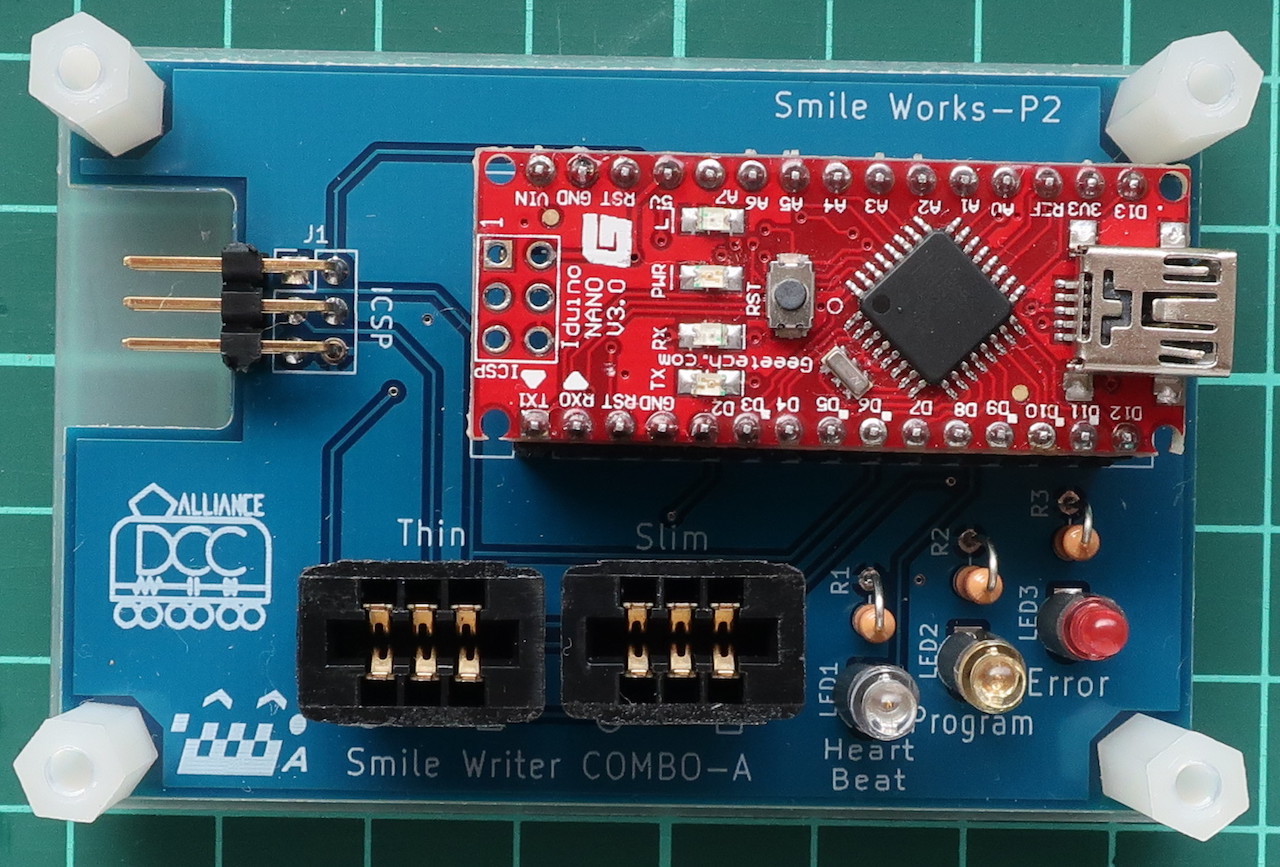

使用している部品はDIPなのですぐに作れました。


ん、Thinは薄い。Slimはスリム?

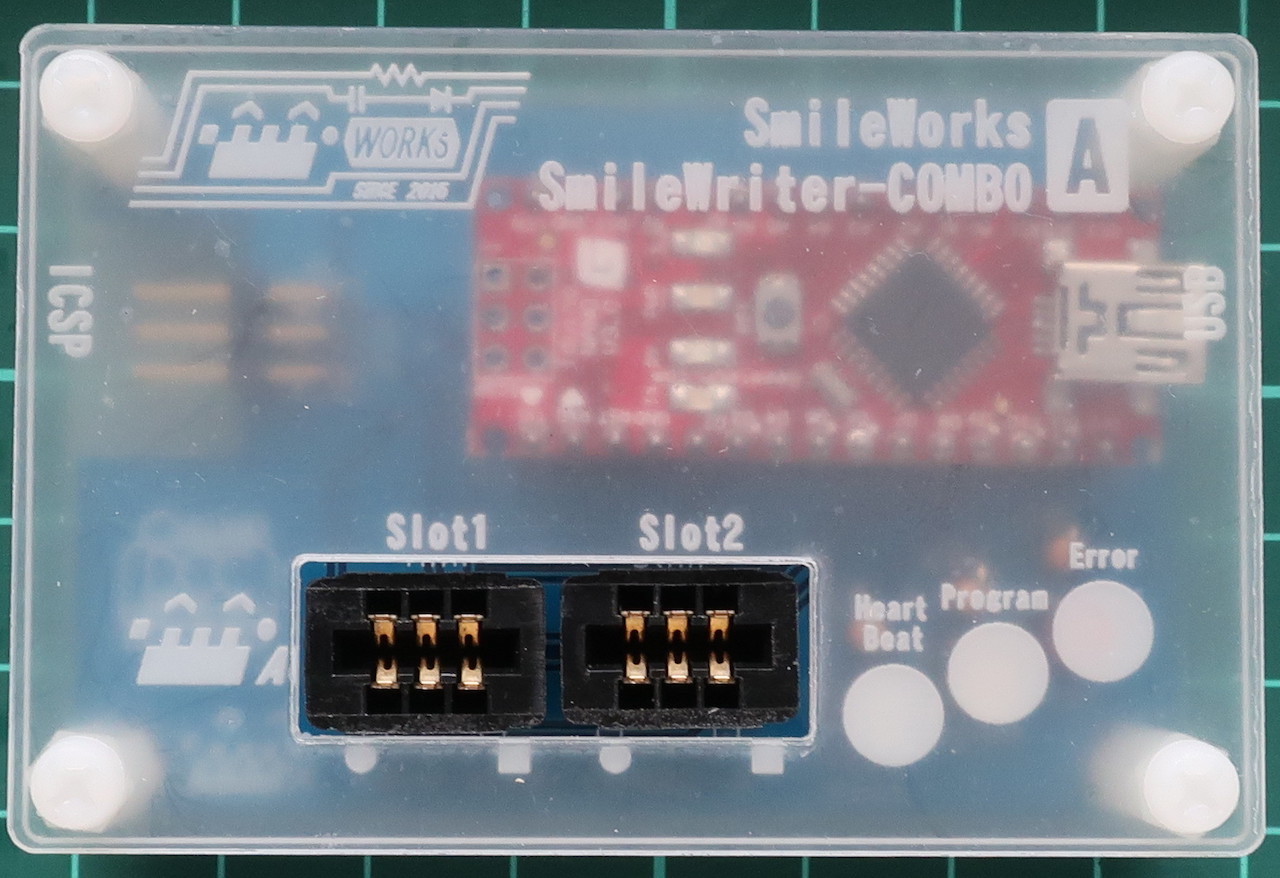

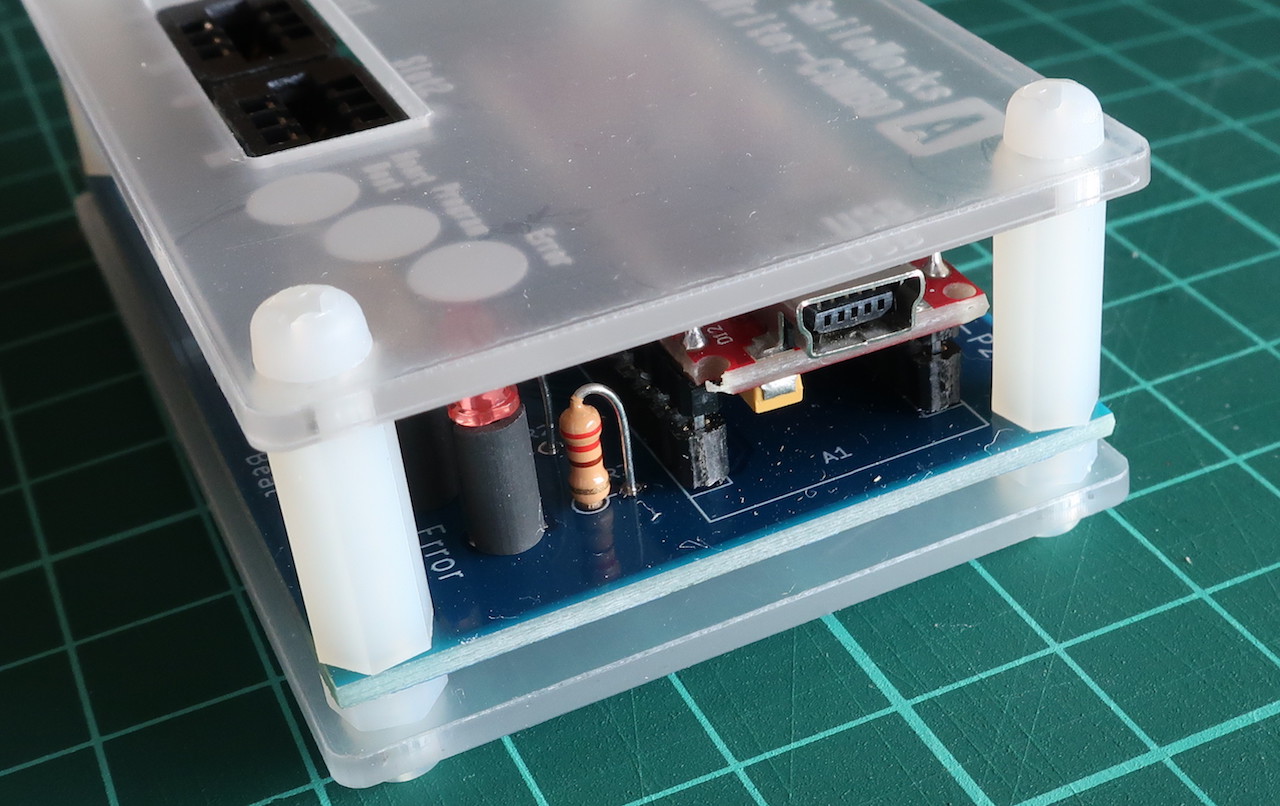

アクリル板の用意されています。
※アクリルの傷防止用の保護シートが貼ったままなので白っぽくなっています。
（私としてはこれは、これで良いかなと(^^



このコネクタに1.6mmは刺しちゃダメだったかなーと思ったけど、

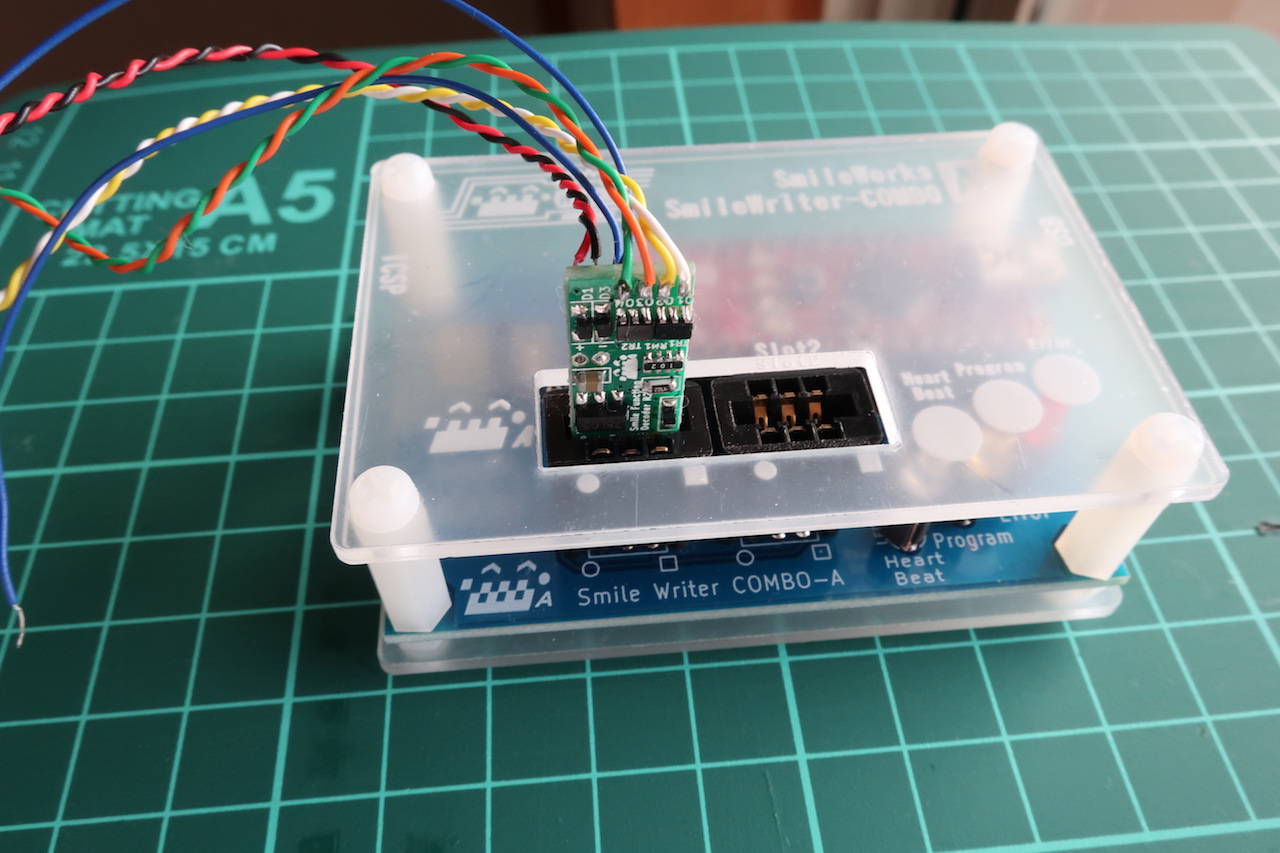

自分的に左側は1.6mm。

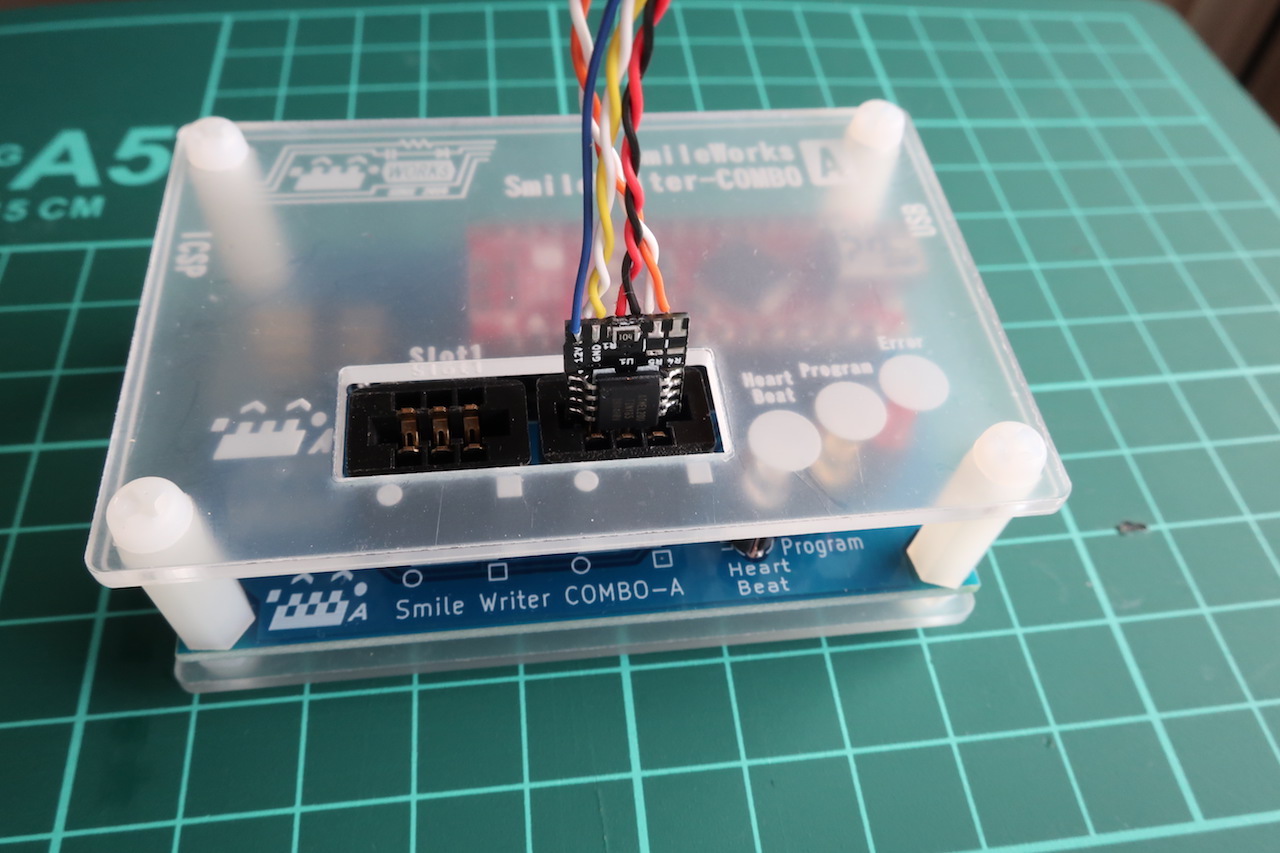

右側に0.6mmデコーダーを接続しました。


1.6mm / 0.6mm兼用ライターが配布されると、便利ですね！
