他にやる事があるのに、LOCOスロットルに夢中になっていましたw

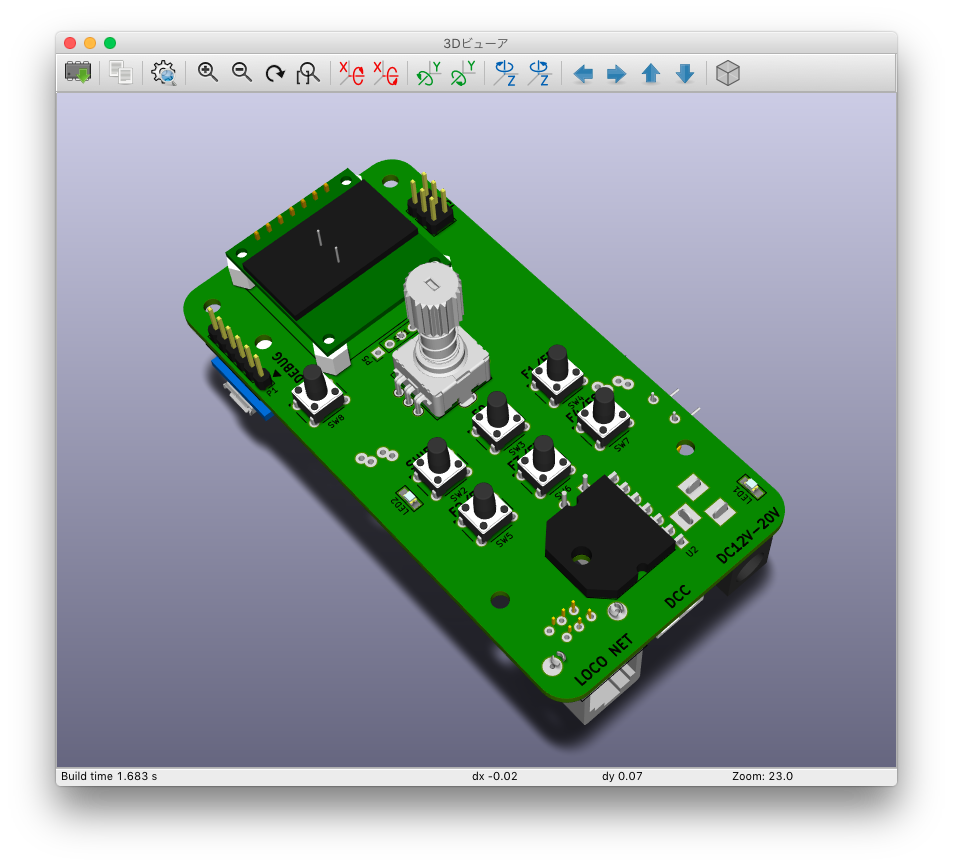

大きさは 50cmm x 100mm（ケースはもう検討しないw）
表示部はOLED SPI接続
操作はロータリーエンコーダーとファンクッションボタン。
前にバラックで作った時と同じ操作。
安全装置としてポリスイッチ装備

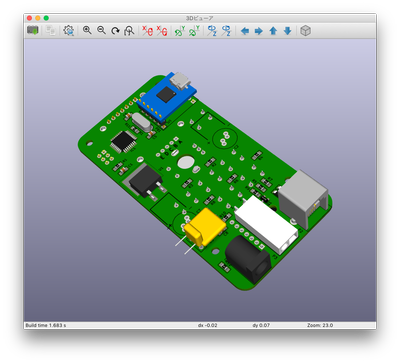

100円ちょっとで買えるCP2102のUSB / UART基板実装w I/Fはmicro USBデス
リセットスイッチ装備
TB6568KQ実装！
半田が勿体無いのでw 積極的に表面実装部品を使用w
（水晶は手元にたくさんもっているから(^^;
LOCOスロットル（本命）でもあるし、なんとなくTB6568KQを実装させて、
DCCコマンドステーション（おまけ）にもw
2in1 LOCOスロットルですw
OLEDってu8glib使うと結構パフォーマンスが悪くなるので、TB6568KQを制御するには
もう一個ATtiny85を使うと良いかなとか考えてみたりして（妄想）

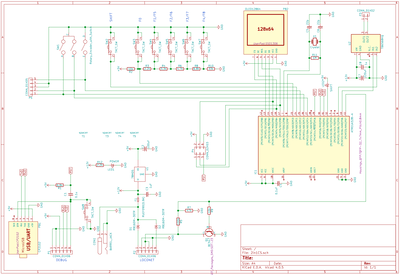

回路図
大きさは 50cmm x 100mm（ケースはもう検討しないw）
表示部はOLED SPI接続
操作はロータリーエンコーダーとファンクッションボタン。
前にバラックで作った時と同じ操作。
安全装置としてポリスイッチ装備
100円ちょっとで買えるCP2102のUSB / UART基板実装w I/Fはmicro USBデス
リセットスイッチ装備
TB6568KQ実装！
半田が勿体無いのでw 積極的に表面実装部品を使用w
（水晶は手元にたくさんもっているから(^^;
LOCOスロットル（本命）でもあるし、なんとなくTB6568KQを実装させて、
DCCコマンドステーション（おまけ）にもw
2in1 LOCOスロットルですw
OLEDってu8glib使うと結構パフォーマンスが悪くなるので、TB6568KQを制御するには
もう一個ATtiny85を使うと良いかなとか考えてみたりして（妄想）
回路図
