■DCS50Kに-SLPが表示される?!

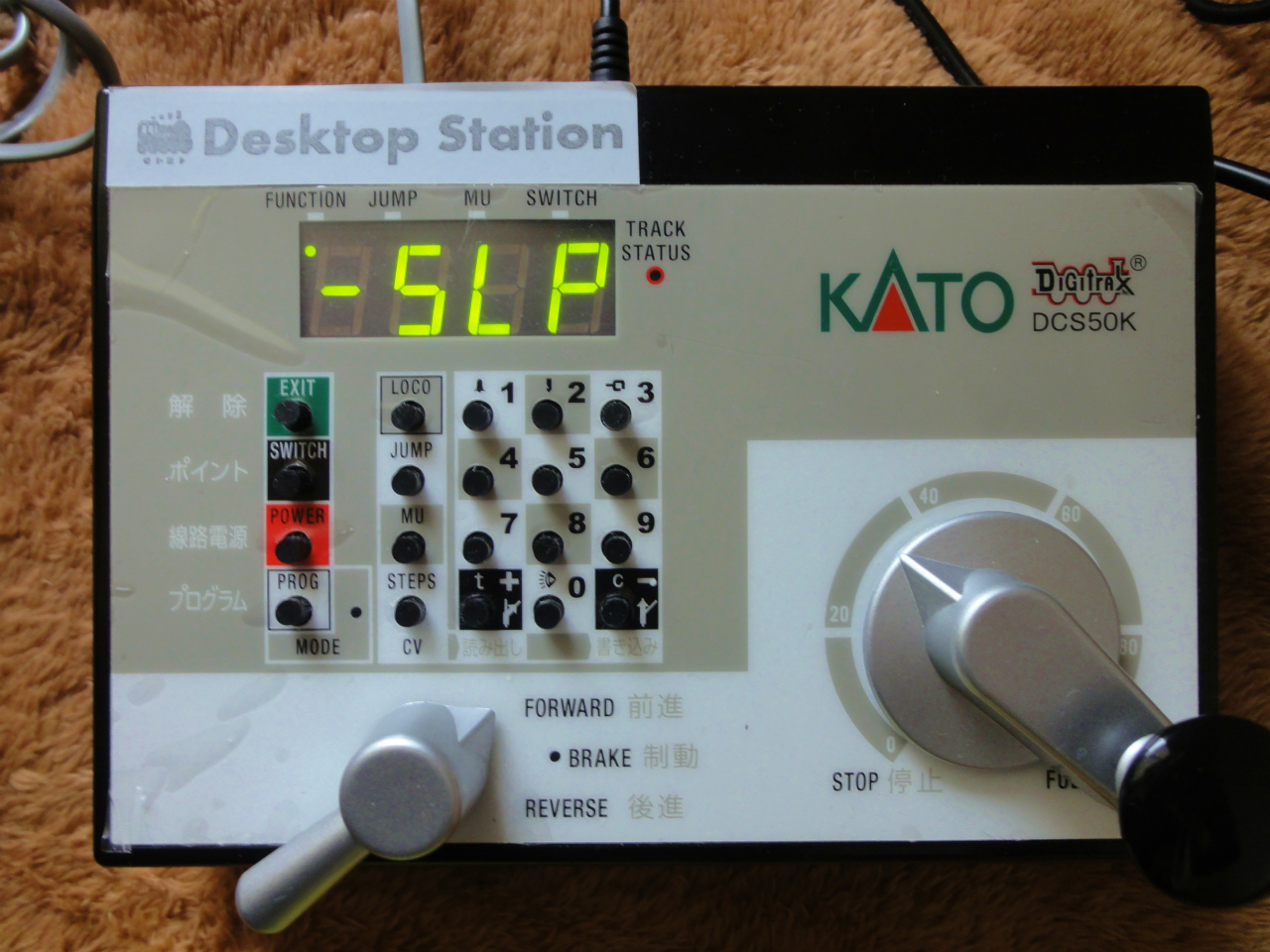

Loco / DCC Throttle をDCS50K に接続すると 7seg LEDに -SLPという表示をしました。
取扱説明書を斜め読みしましたが特に書かれていません。
Command Station or Booster Troubleshootingを確認してみると・・・LocoNetとGNDがショート
しているとの事でした。

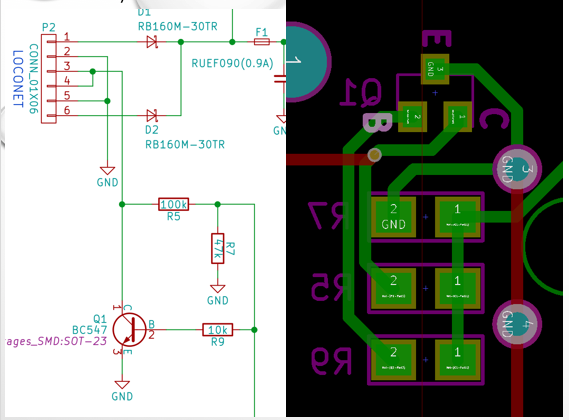

回路図のトランジスタの番号とフットプリントの番号が間違っていました(^^;

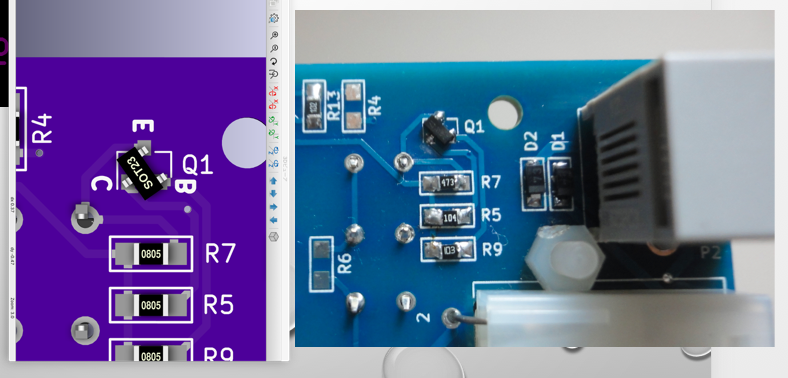

下図はパターン図にはE,C,Bの表記が無かったのですが調べるために書き加えてみたら、
原因がわかりました。
エミッタとコレクタが逆なので、ダイオードのボディーダイオードを介してショートしていました。もう・・・


KiCad上で検討し、部品を45deg向きを変えて実装すればよさそうです。


■LocoNETから電源が供給され無い?

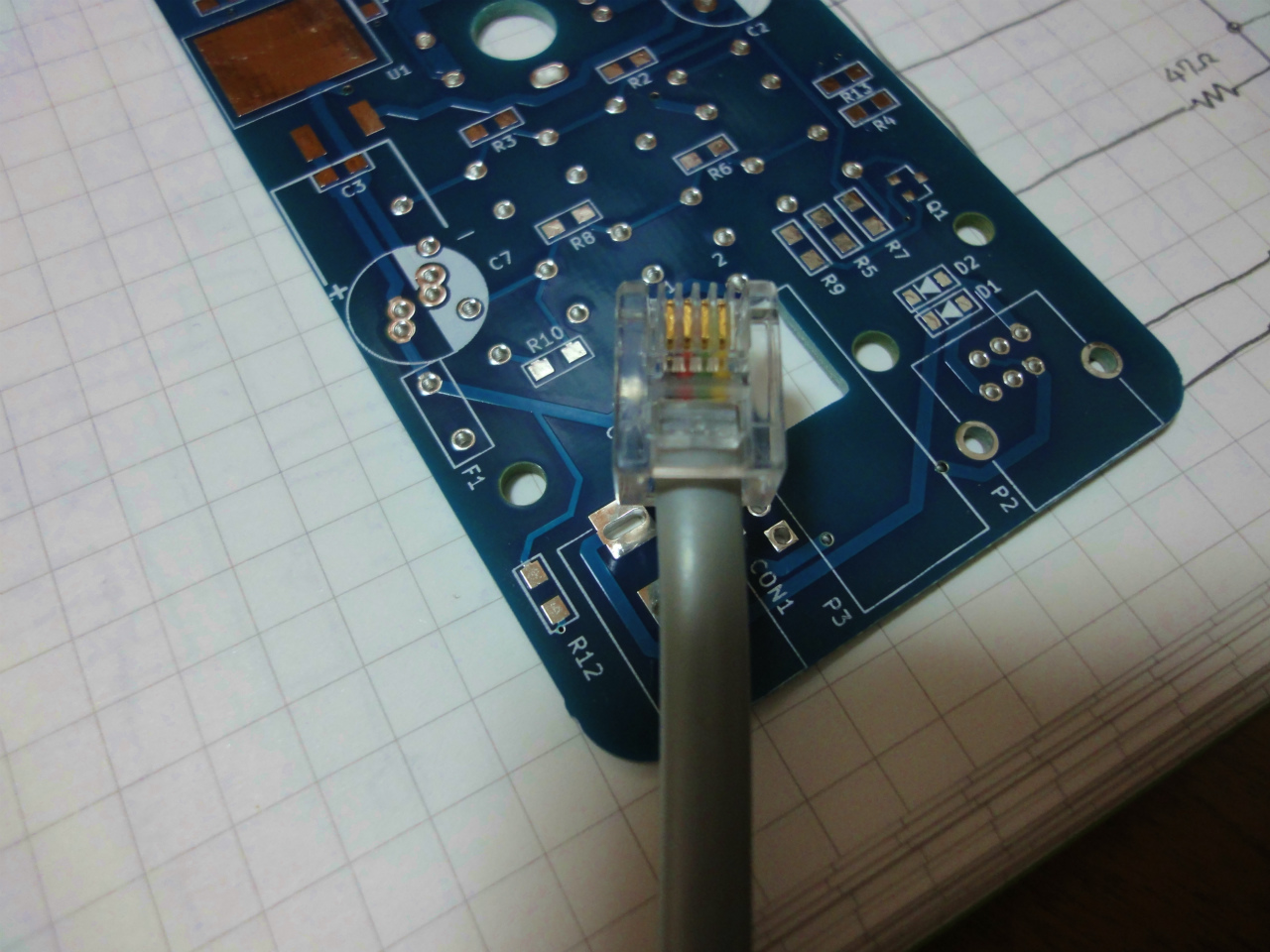

私が持っていたLocoNETケーブルは6極4芯のなんちゃってLocoNETケーブルでした。
1番、6番に線が入ってい無いと電源供給できません。

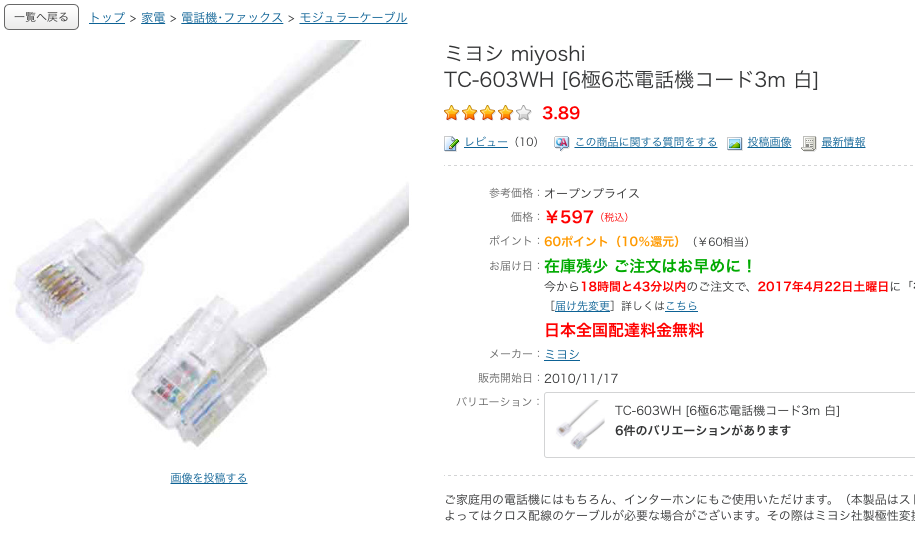

ヨドバシカメラで6極6芯ケーブルを発注w(LocoNETケーブルじゃなくていいの?)

6極6芯でストレートっぽいのでこれで試してみます。

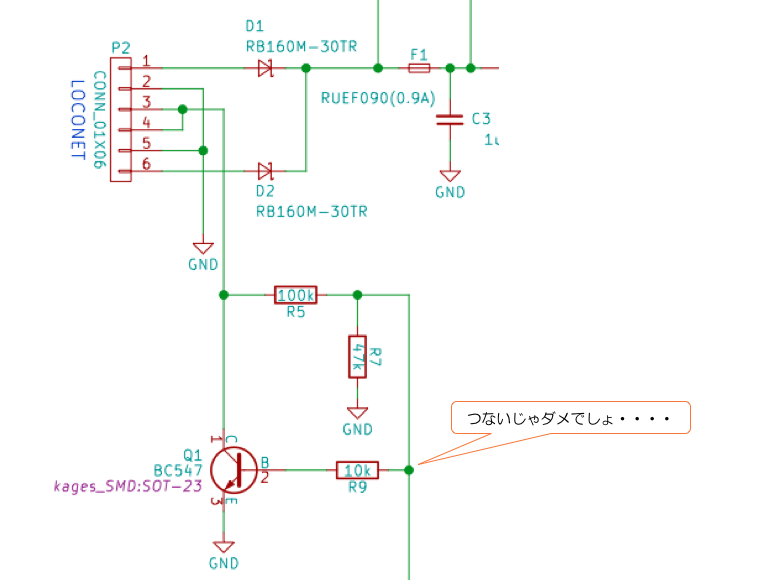

■LocoNETの送受信回路が間違っている

はぁ、ノートに検討回路を書いていた時から間違っていました・・・
以前、バラックで作った時の回路と比較してけばよかったですね。

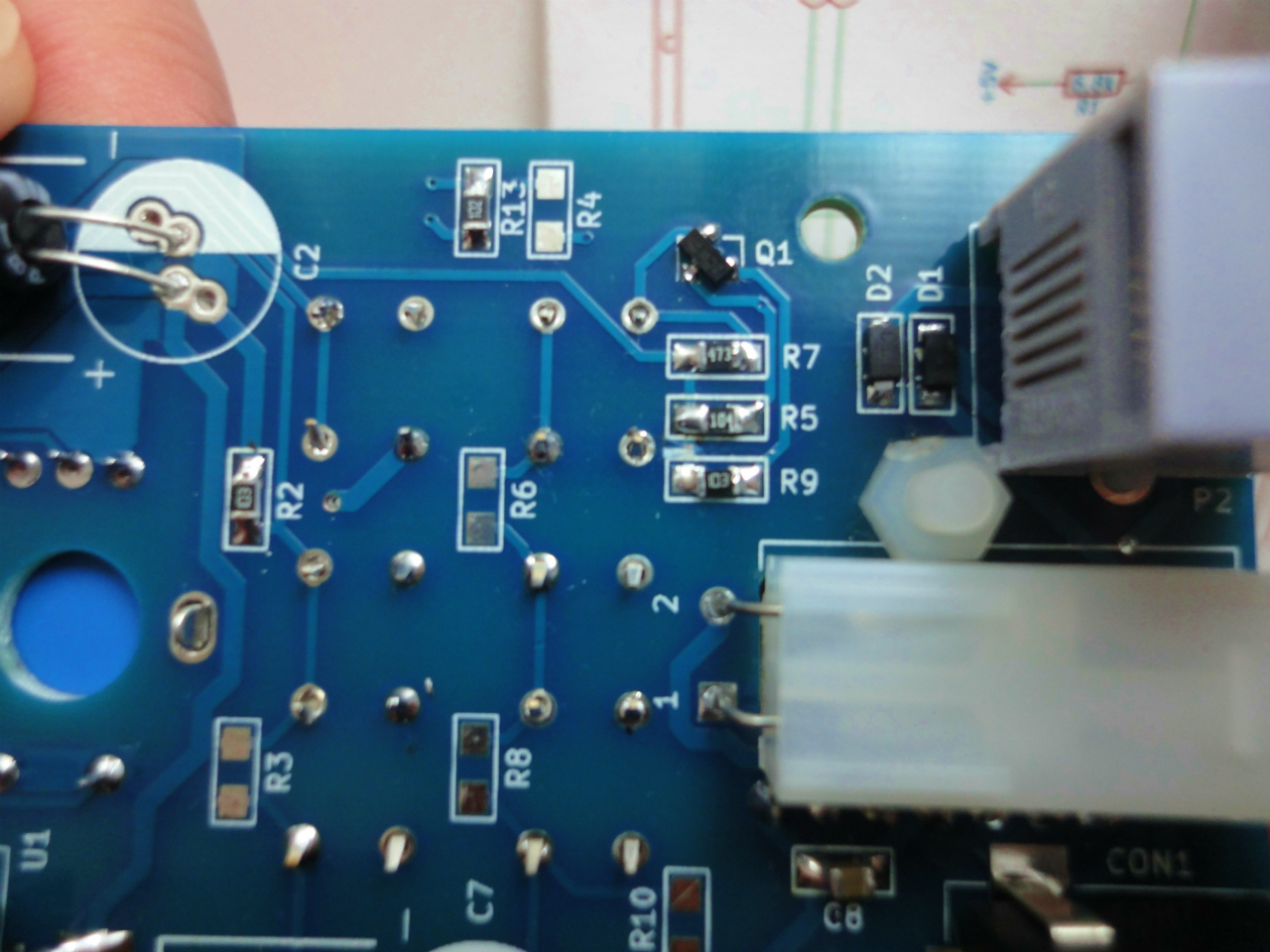

1)R9,R5間のパターンカット
 ミニターがあると簡単なのですが、自宅にはないので、カッターでゴリゴリ。


2)ストラップ線追加
ラッピングワイヤ線を使って付けやすい所に接続します。

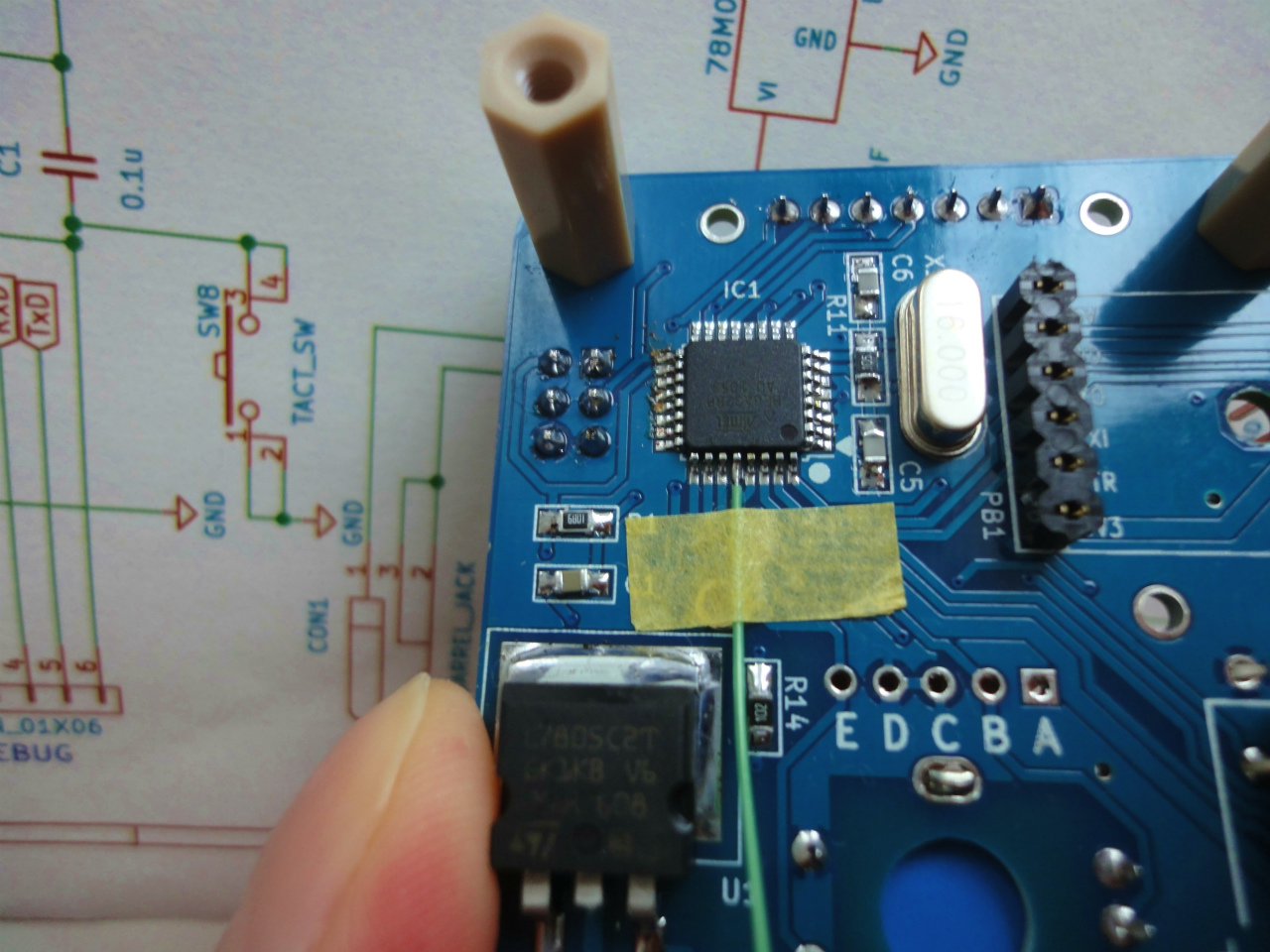

マスキングテープで位置を固定して、フラックスを塗布してジュッとワイヤをICのリードに
接続します。(見え無いので感です)

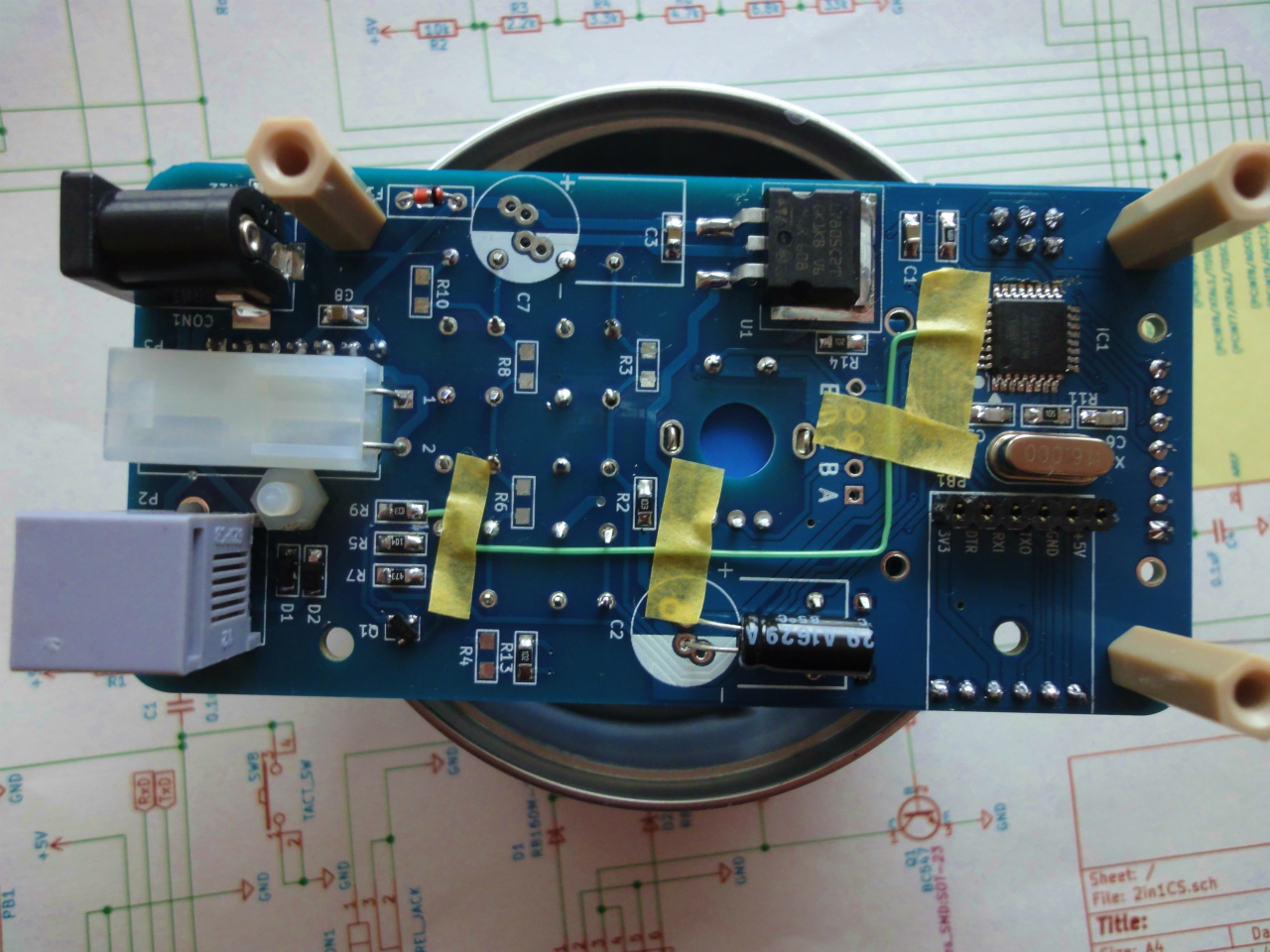

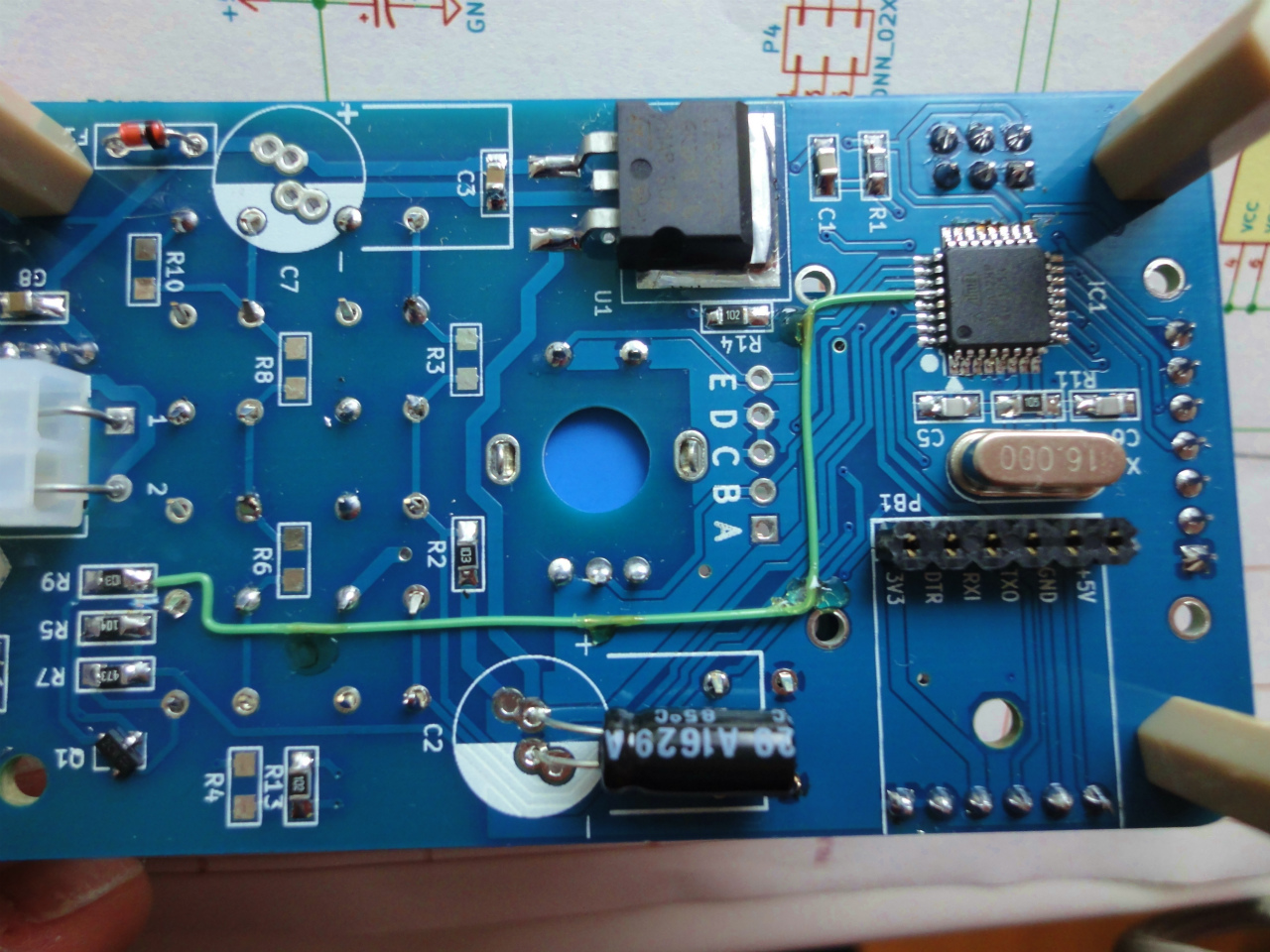

R9まで配線して

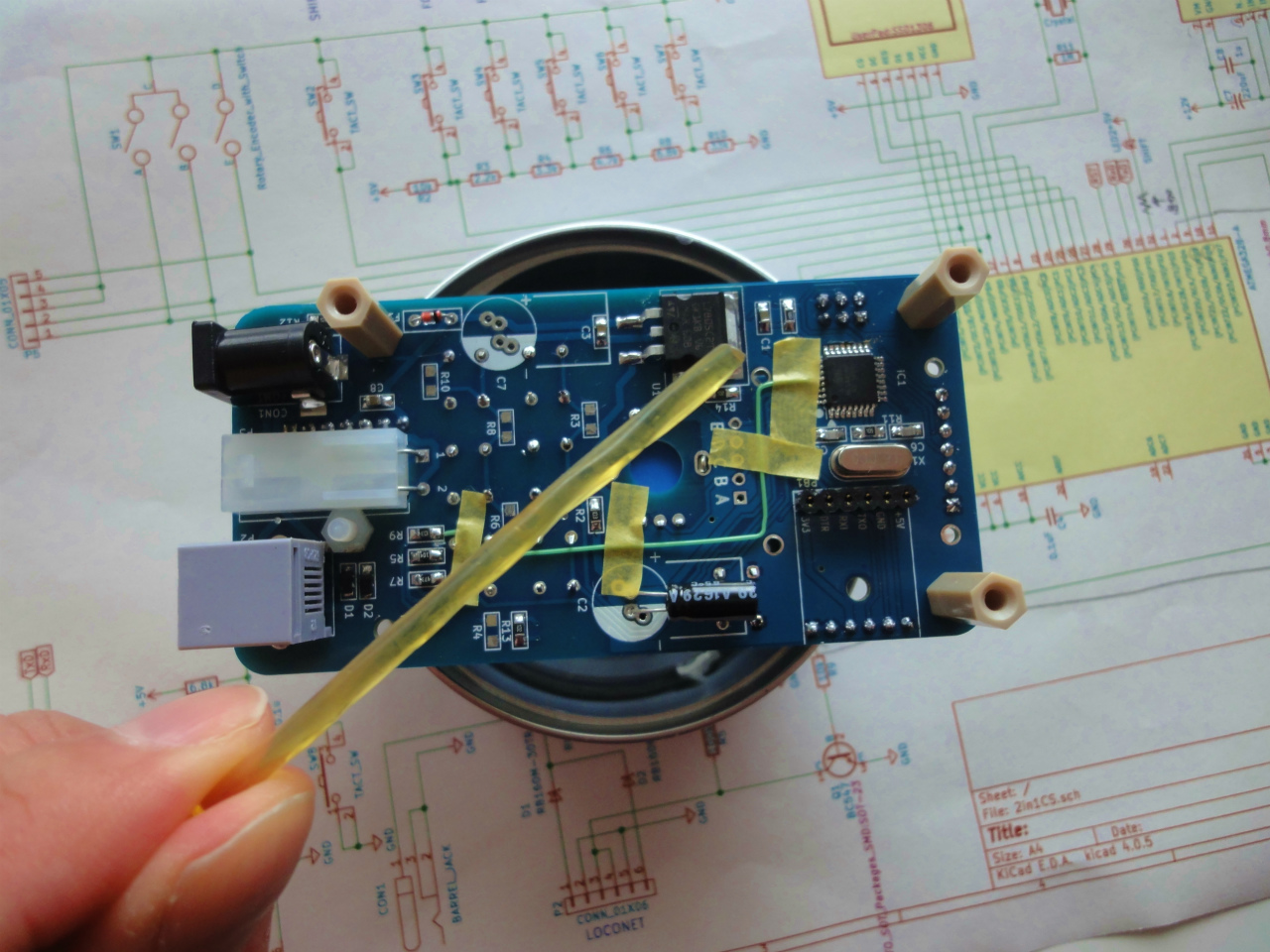

マスキングテープでワイヤを固定しっぱなしはアレなので、マジック半田を使って
ワイヤを固定します。


半田コテを使ってマジック半田を溶かしながらワイヤを固定していきます。
(溶かしている時に、独特の匂いがあります(^^;
(こて先も、真っ黒になりますw
(ちなみに、ガッチリは付きません。

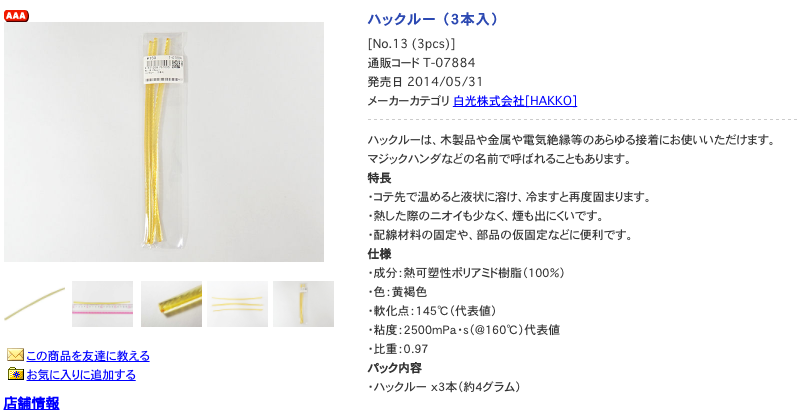

マジック半田の製品名は、ハックルーと言いまして、秋月で購入出来ます



今日はここまで。まずはDCC速度計を完成させます。
