Elecrowのレーザーカットサービス用のESPデータを作ってみました。

方法は、
KiCadでアクリルカット用データ作成→SVGでエクスポート
InkscapeでSVGファイルを開き、→ESPでエクスポート
で作ってみました。
-------

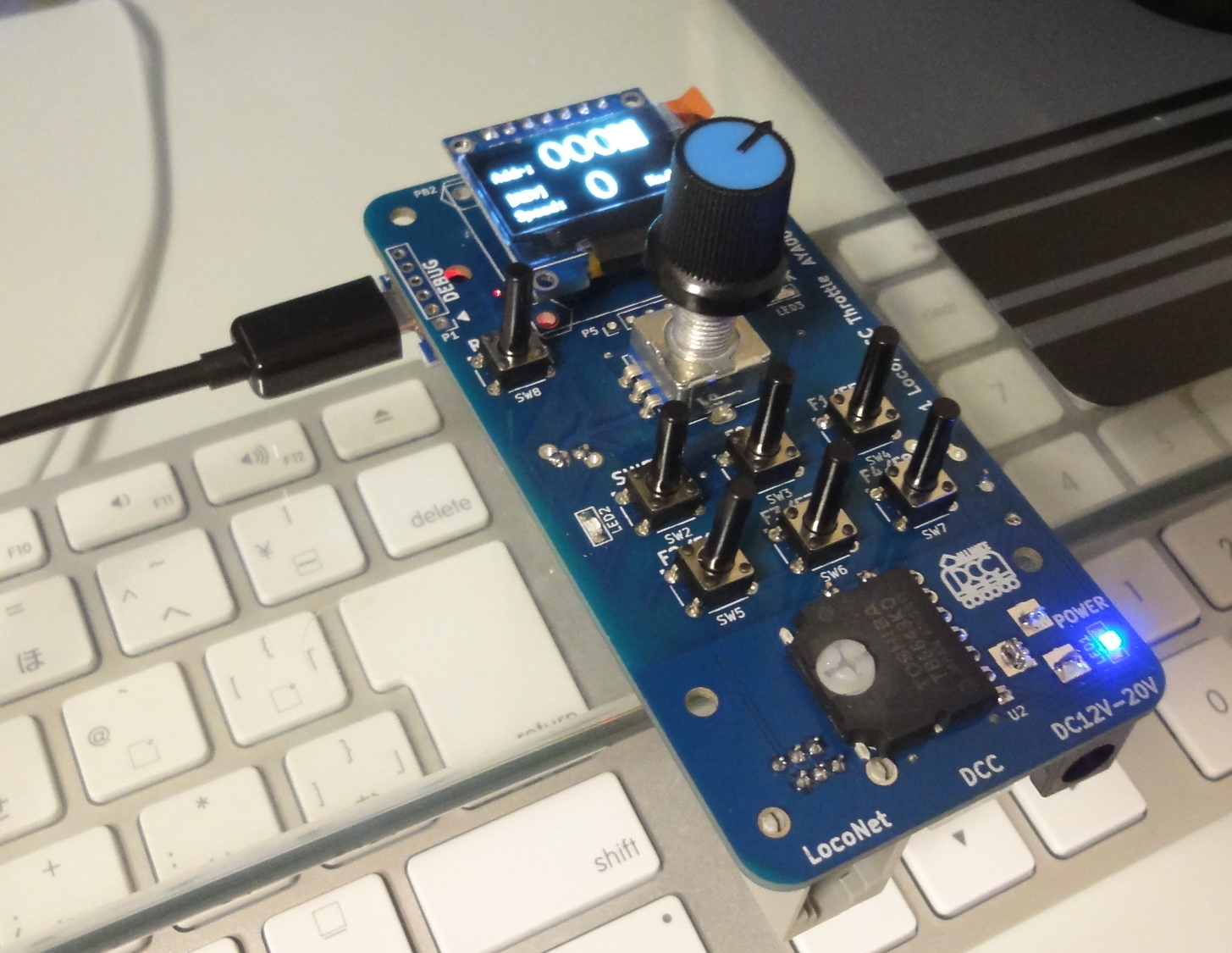

前に作ったこいつですが、基板剥き出しの半田面は部品面のリード等が出ていて
手に持って使うのには難があります(^^;



ちょっと前に、KiCadのデータからDXFファイルを書き出して作ろうと試みましたが、
MacでDXFが扱える良さげなものがなかったので断念していました(^^;
線も二重になってしまうし・・・

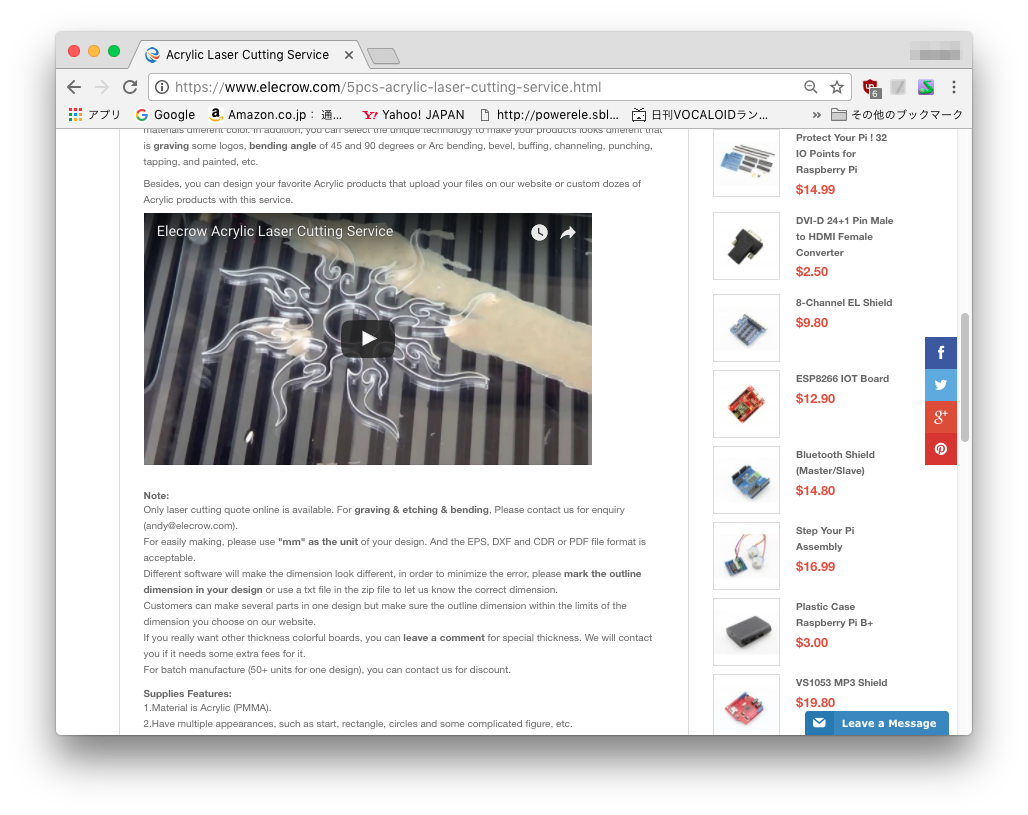

Elecrowさんの、アクリルレーザーカッティングサービスのWebページをみると、
EPSファイルでもいけるようなので、試してみました。

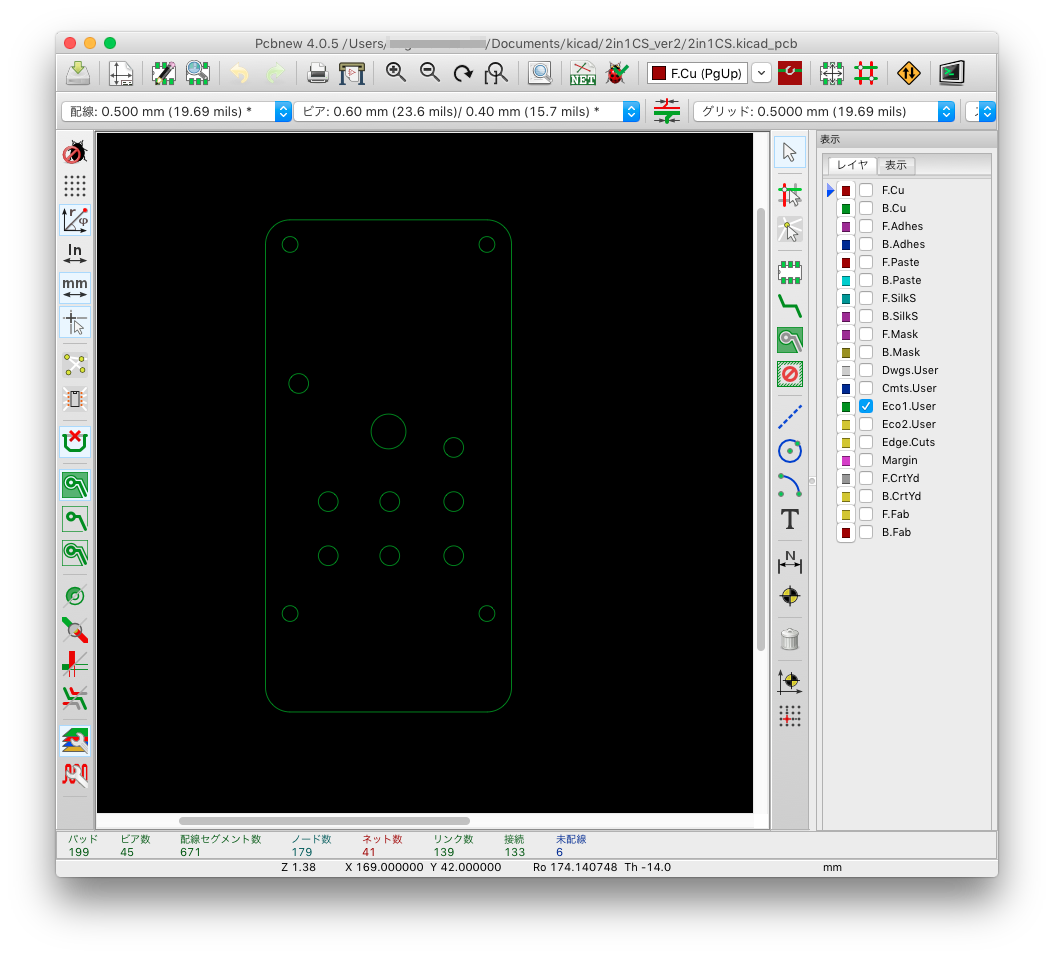

まずは、KiCadでEco1.Userレイヤーにアクリル用の図面を作成します。

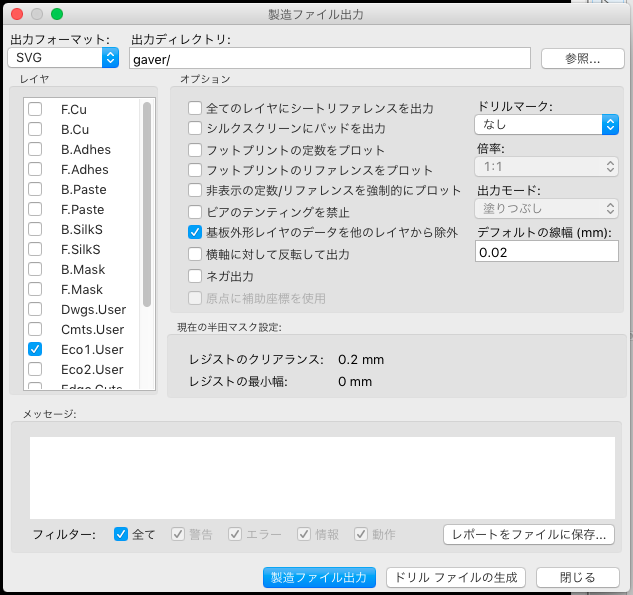

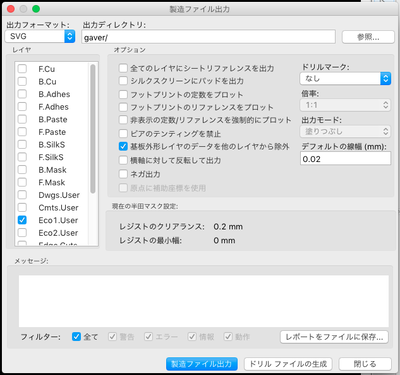

製造ファイル出力で、出力フォーマットをSVGファイルにしてデータを出力します。

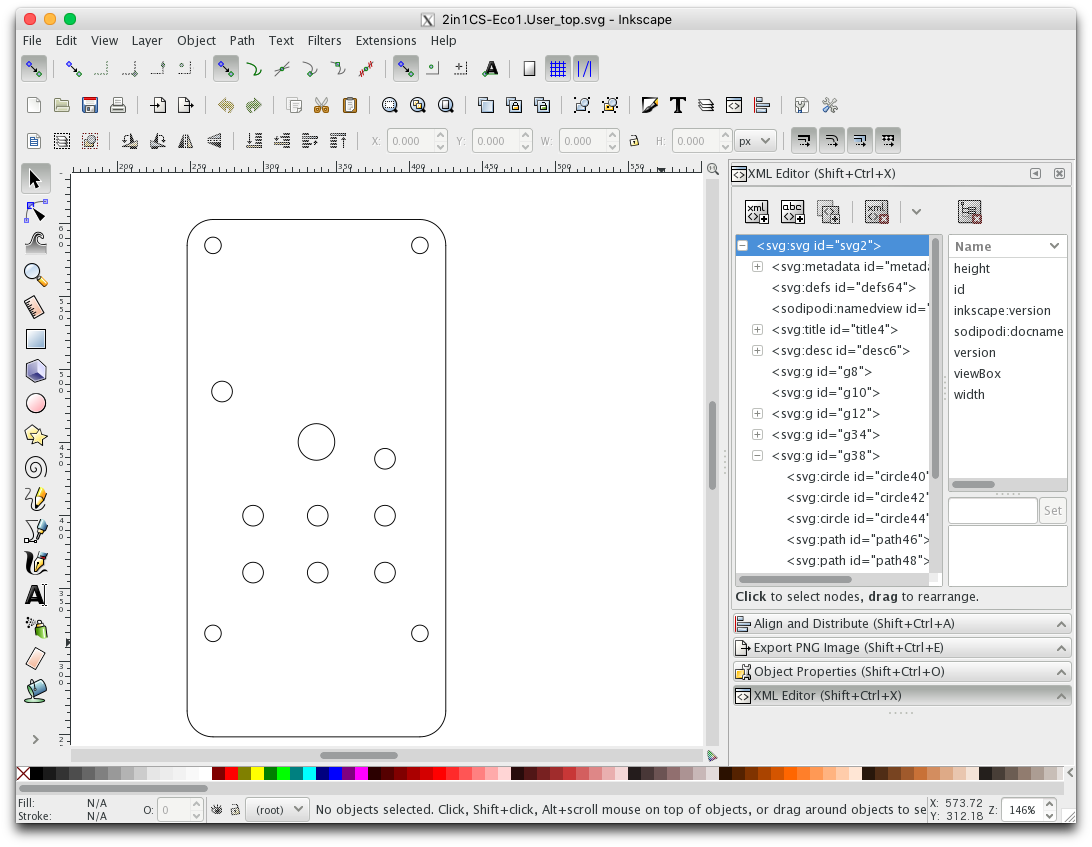

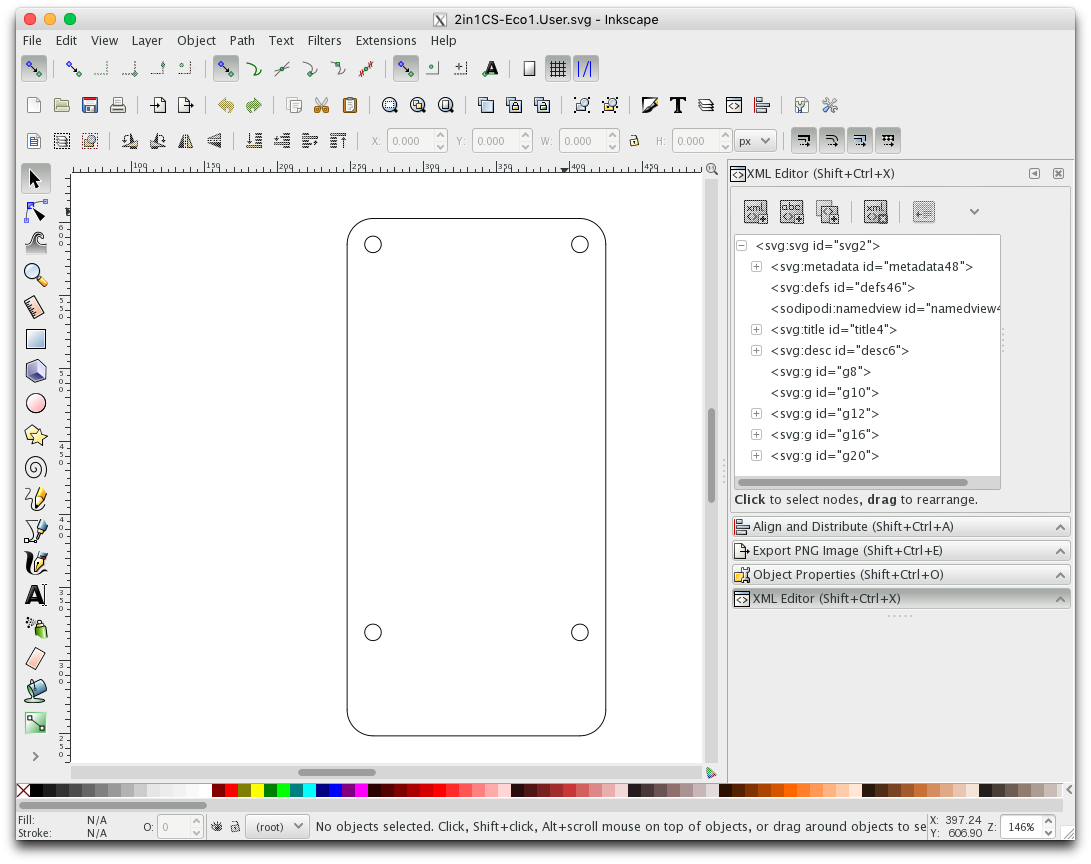

出力されたSVGファイルをInkscapeに読み込ませて

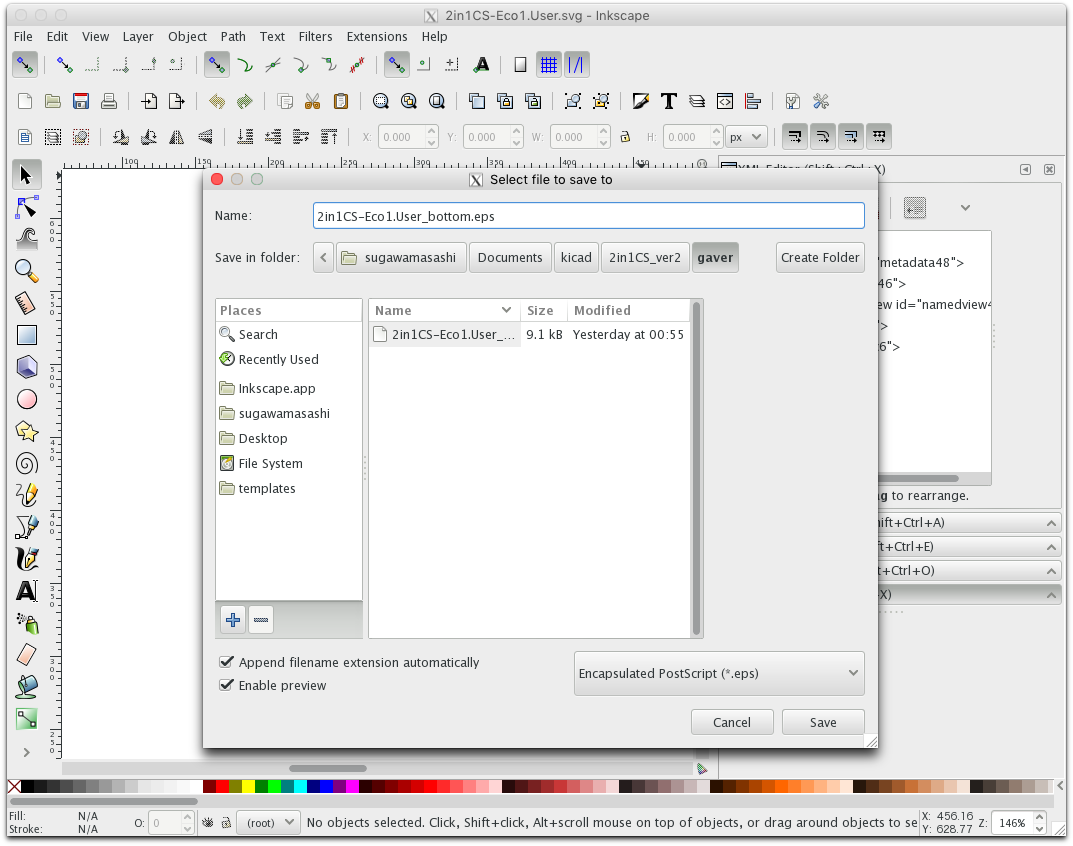

拡張子をEPSに変更して

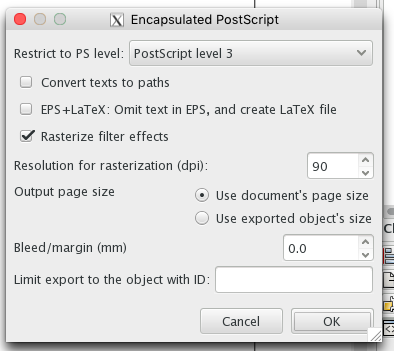

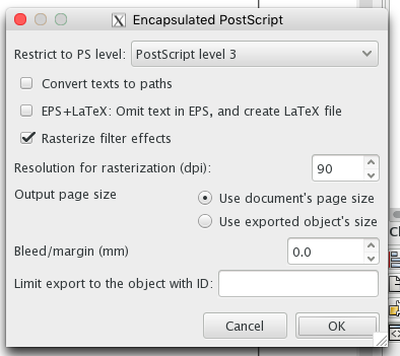

オプションは、デフォルトのまま出力して、EPSファイルが完成しました。


同じように、背面側も作ってみました。


続く・・・
