KATOのD101(DCS50K)のpageモードによるDCCアドレス設定の評価を
行っていましたが、4桁のアドレスに設定した後、2桁のアドレスに
設定すると、そのアドレスに変わっていません・・・

シリアルデバックでデコーダー内のCVの書き換わり状況を確認すると・・・
DCS50のpageモードで4桁アドレス1234を設定。
※Hello,SFMは毎回起動掛かっているため表示されます。

Hello,SFM
CVx:192  ,0  ,2
CV 17 Changed to 196

Hello,SFM
CVx:196  ,0  ,2
CV 18 Changed to 210

Hello,SFM
CVx:196  ,210  ,38
最後にCV29に38をセットするんすね。まぁいいけど。


次に、DCS50のpageモードで2桁アドレス3を設定
Hello,SFM
CVx:196  ,210  ,38
CV 1 Changed to 3

あ、CV29に、2を書き込んでくれていません・・・このままでは、4桁のモードです・・・

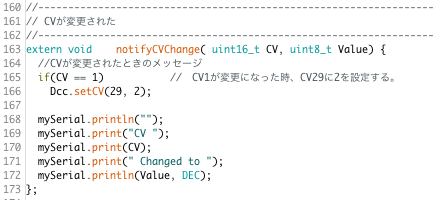

ちょっと強引にnotifyCVchange()内で、CV29に2を設定します。

DCS50のpageモードで2桁アドレス3を設定

Hello,SFM
CVx:196  ,210  ,38

あれ。書き換わりません。

DCS50のpageモードで2桁アドレス1を設定

Hello,SFM
CVx:196  ,210  ,38
CV 29 Changed to 2
CV 1 Changed to 1

今度は、うまく設定できています。

■わかったこと。
・DCS50Kで4桁を設定した後、2桁に変更すると、CV29が38(4桁モード)のままなので、
 通常なら、CV8=8にして、デコーダーを初期化させないといけない。
 →SmileFunctionDecoderのプログラムで2桁アドレスが設定された場合、CV29=2に設定します

・DCS50Kで4桁を設定した後、2桁のアドレス3に設定できない。(場合がある)
 →一度アドレス1に書き換えてから、アドレス3に設定しないといけない。

明日バージョンアップします・・・
