たまたま、電車でGOのコントローラを持っていましたので、 DSair接続用Wifiスロットルに
繋いで見ました。

回路はこんな感じ。シンプルです。


組み立てるとこんな感じ。

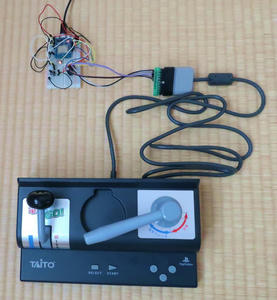

電車でGOマスコンと繋ぐとこんな感じ


SELECT ファンクッションボタンの切り替え F0 F1 F2 , F3 F4 F5 , F6 F7 F8 , F9 F10 F11
 押下毎に、A B C ボタンのファンクッションが切り替わります。
START FWD,REVの切り替え
A F0 , F3 , F6 , F9
B F1 , F4 , F7 , F10
C F2 , F5 , F8 , F11
TACT SW  TRACKのON/OFF

なんか、表示器付けないとファンクッションの状態や、速度がわかりにくい。

ここに回路図、スケッチ、動画を置いておきますので、よかったらどうぞ。

----------

ゆうえん・こうじさん:DSair接続用Wifiスロットルの回路図とスケッチ
 回路図とWifi制御部を流用しました。

フジガヤさん:S88 Mascon
 K4をベースに電車でGOとの通信部分を流用しました。
 (PSコントローラの設計はyaasanかな)






拍手[2回]

PR

無題

あのwifiスロットルは、スマホやタブレットとの併用(ファンクションはそちらから操作という)前提で作ったので、あやのさんのような使い方では、何らかの状態表示のデバイスがないと使いにくいかもしれないです。
by ゆうえん・こうじ 2018/08/16(Thu)20:16:29 編集

無題

ゆうえん・こうじさん、コメントありがとうございます。
あ、併用でしたか。
http://pianorise.cocolog-nifty.com/blog/2018/08/post-48f3.html
ウオークアラウンドが可能になるアイテムと思いました。

速度は見た目で判断できますが、ファンクッションが辛いですね。
それ以前に、電車でGOのマスコンをWiFi化しても果たして?!という感じですが、
DCCのコントローラとしてマスコンが使えるようになるのは面白いです(^^
by あやのすけ 2018/08/16(Thu)23:31:40 編集

無題

スピードの調整は、画面のタップやスワイプでなく、リアルなツマミ回したいというのが、あのwifiスロットルのコンセプトです。
とはいってももっと面白い使い方もあると思いますので、いろいろ遊んでみてください。
by ゆうえん・こうじ 2018/08/17(Fri)00:54:47 編集
