あけましておめでとうございます。
今年もよろしくお願いいたします。

今年も、DCC電子工作連合と共に色々なイベントの参加、新しいw
DCC機器を発表できたらいいなと考えております。

第一弾。

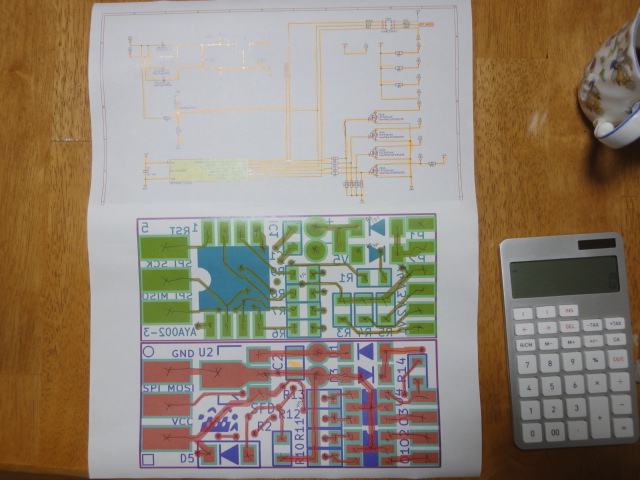

Smile Function Decoder 完成品のパターン設計とパターンチェックを終わらせました。
しっかり、回路図とパターン図を消し込みましたので、間違いは無いです。
Elecrow の 実装サービスを利用したいと考えています。



第二弾。

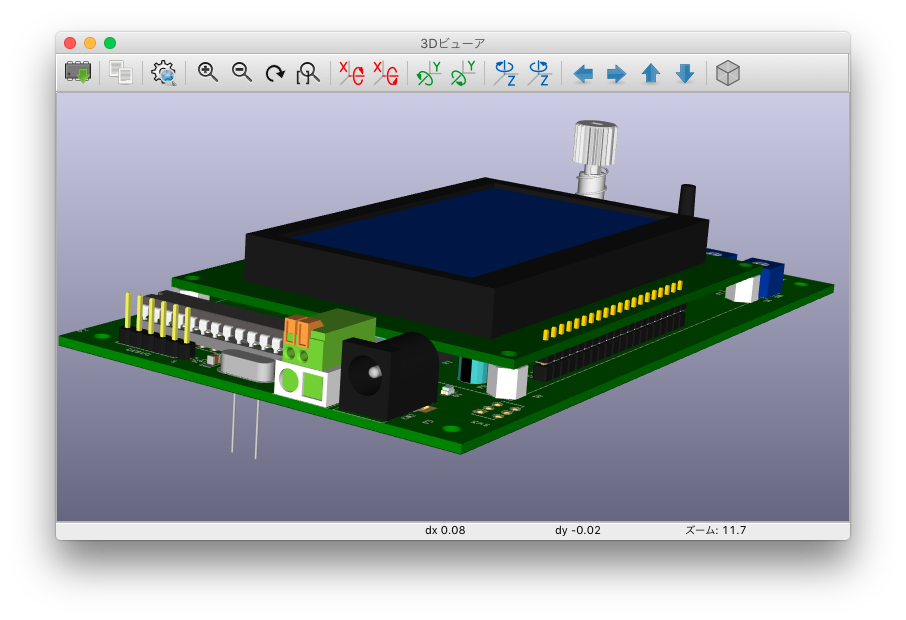

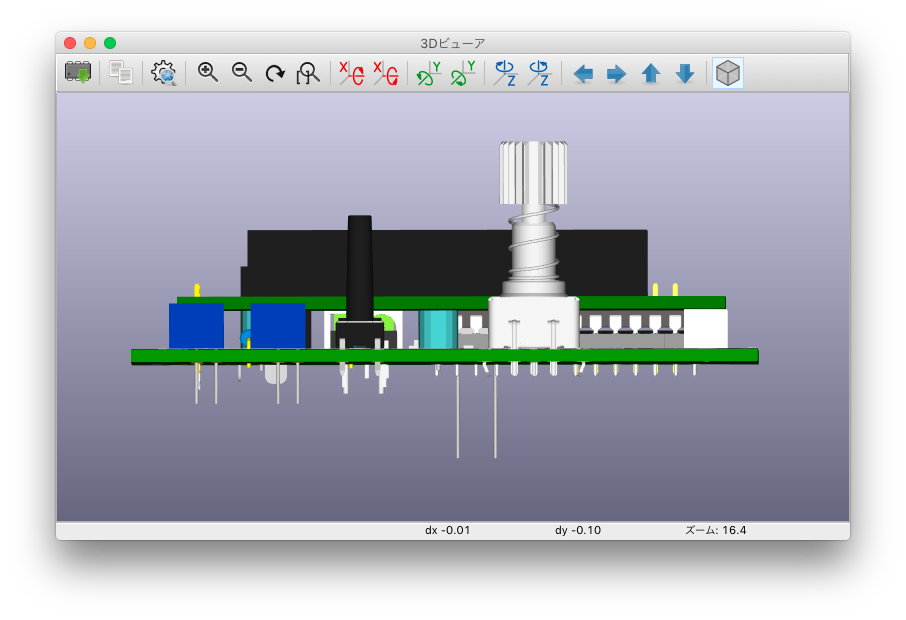

DCC速度計ですが、今日は3Dモデルをたくさん作りました(^^
KATOで使っているDCプラグ、可変抵抗、タクトスイッチ、緑のコネクタ、水晶、
ピンヘッダ、スペーサーを作りました。

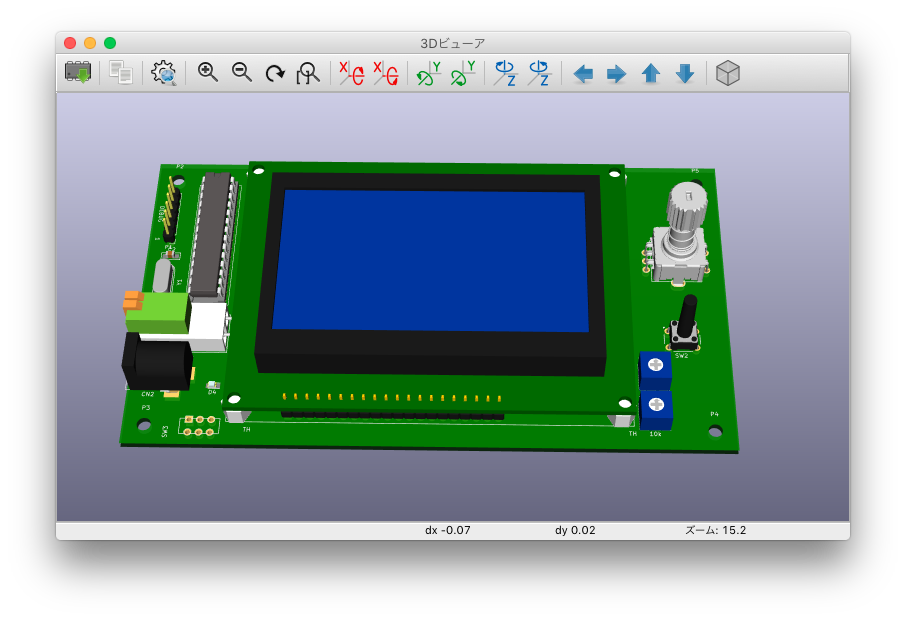

左側にDC INPUT、DCC信号入力
右側に操作用UI(ロータリーエンコーダー・タクトスイッチ)
VRは液晶のコントラストとバックライトの調整用。

操作用に長いタイプのタクトスイッチが必要なんだよなぁ・・・


DCC用コネクタは、
緑のフェニックスコネクタまたは、KATOのDCプラグに対応(手に入れば・・・)
緑と白のコネクタを重ねて配置しているので、めり込んでいます。

冬休み中にはガーバーデータを作っておきたいなぁ。

DCC速度計について、何かご要望(^^ 、アイディア、こうしたほうがいいんじゃない?
というご意見募集中。

□取り入れたご意見
・DCC電源だけでも動作可能
・ケース・・・(設計がめんどいので、アクリル板を上下挟む予定)
・KATOのDCプラグ対応



※あ、2日になっちゃった・・・
