KiCadの3Dビュワーでいつも板厚が1.6mmでなんだかなーと思っていましたが、
板厚の設定が変更できることがわかりました。

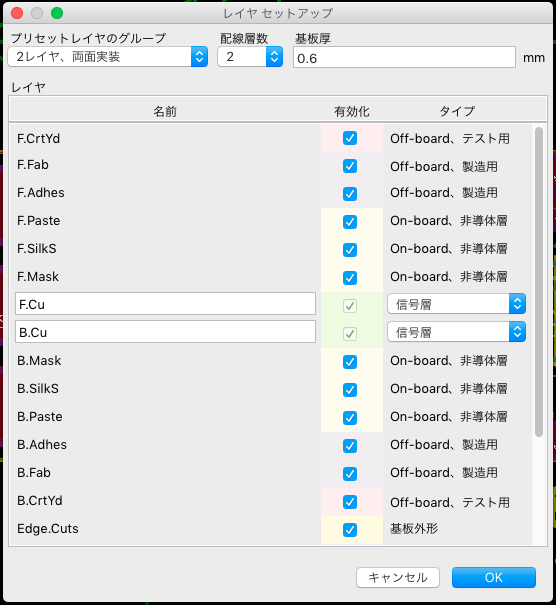

デザインルール→レイヤセットアップで板厚の変更ができます。

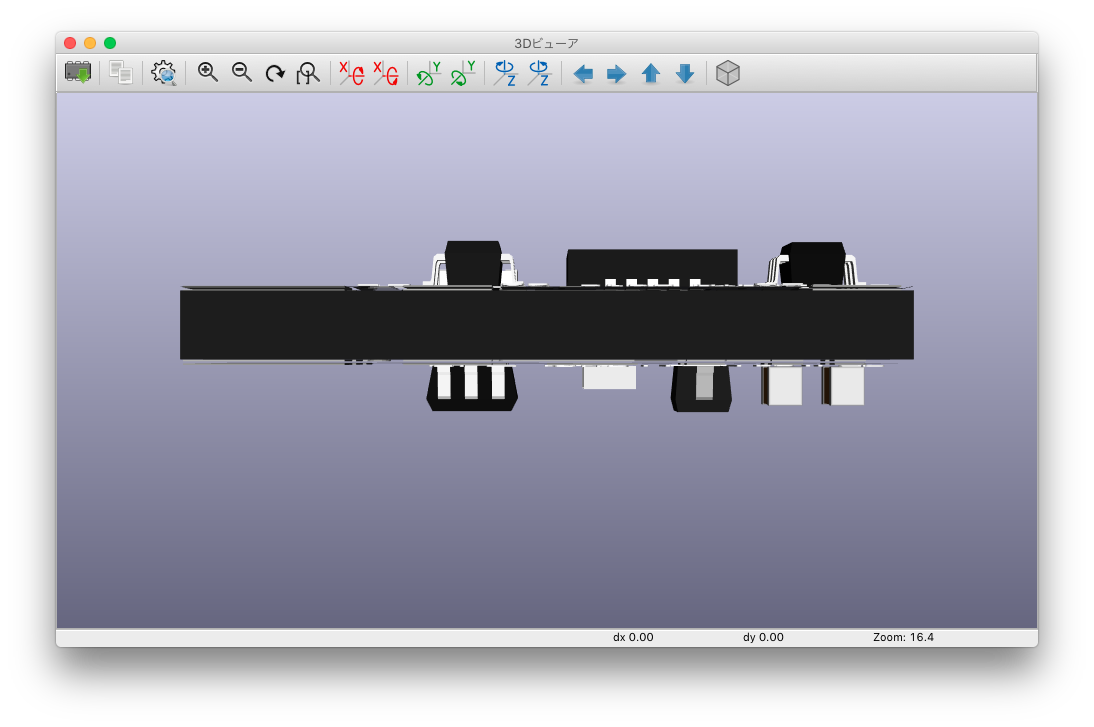

1.6mm設定

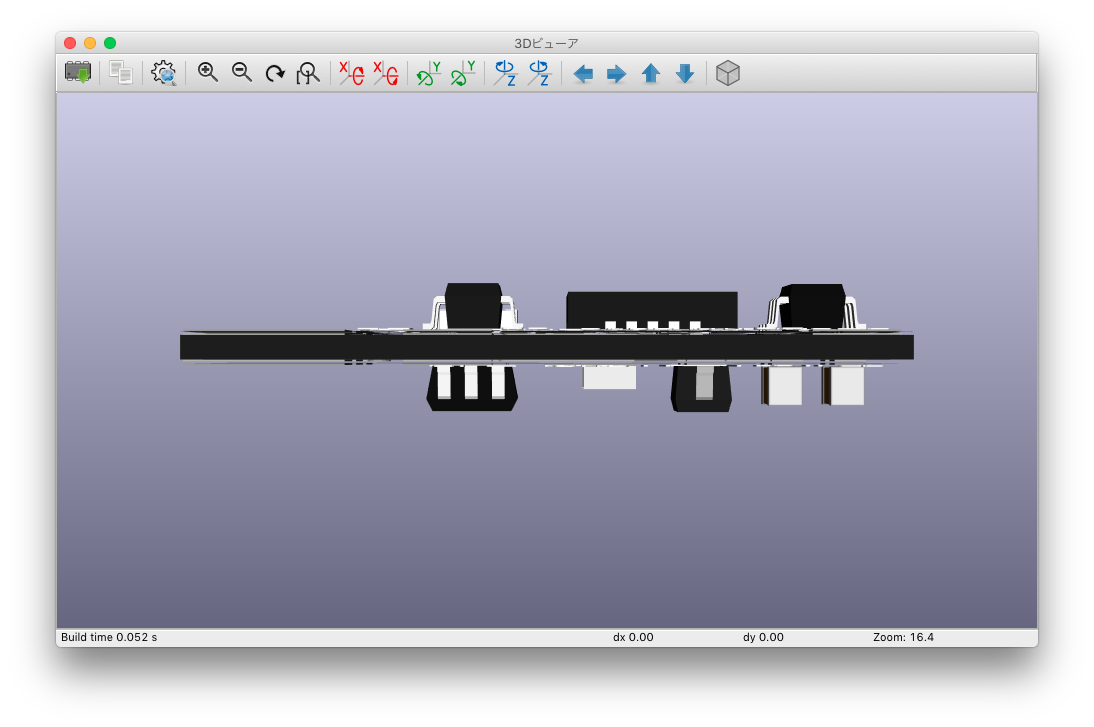

0.6mm設定。うすい！

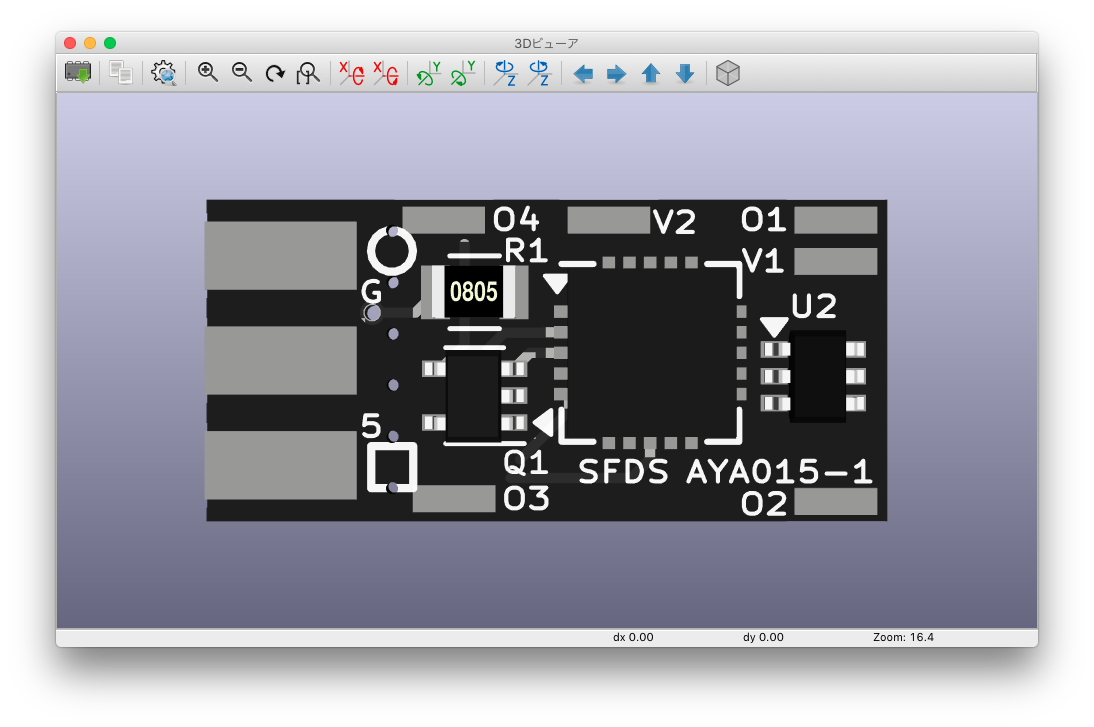

PADの位置を色々検討していまして、上下に配置してみてます。
O1とO2は、両極性のFX1,FX2 O3,O4はFX3とFX4
V1とV2は12V出力

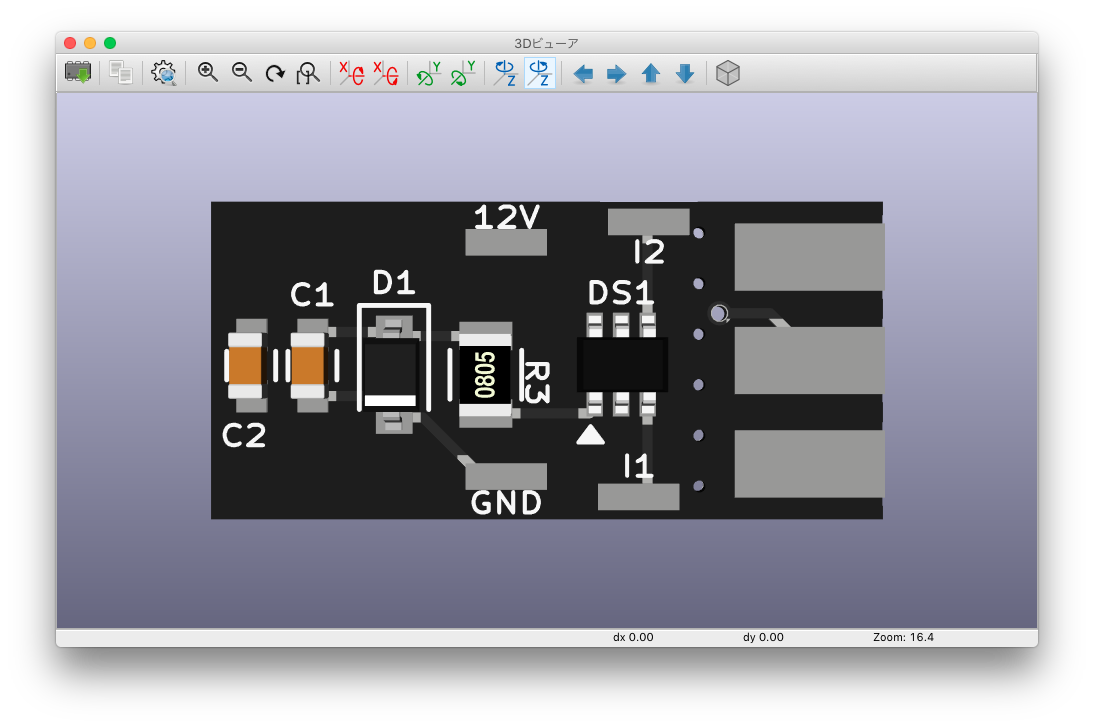

I1とI2はRAIL、12VとGNDはTOMA-RUN用端子です。
板厚の設定が変更できることがわかりました。
デザインルール→レイヤセットアップで板厚の変更ができます。
1.6mm設定
0.6mm設定。うすい！
PADの位置を色々検討していまして、上下に配置してみてます。
O1とO2は、両極性のFX1,FX2 O3,O4はFX3とFX4
V1とV2は12V出力
I1とI2はRAIL、12VとGNDはTOMA-RUN用端子です。
[2回]
PR
ブログ内検索
カテゴリー
最新記事
(12/31)
(12/31)
(12/29)
(12/23)
(12/18)
リンク
プロフィール
ＨＮ：
あやのすけ
性別：
非公開
無題
私見を言わせていただければ両極性FX1,FX2の端子O1,O2は隣合わせにして頂いた方が使い易く間違えなのではと思います。特にV1が間に有るとヤバそう。
とはいえ早期の頒布を心待ちにしています。
片面実装はボツですか？
無題
O1,O2は隣り合わせですね。了解。
配布についてですがGWが終わってしまったので
これから社畜化しますので(^^; 多分夏くらいに基板発注ですね。
ちょっとパターンを引きましたが、まずは通らなかったので(^^;
ここからの試行錯誤も長いです・・・
片面は両面が出来た後、需要があれば(^^;
