ガーバーデータと実際のPCBの完成度に差異があるので調べていました。

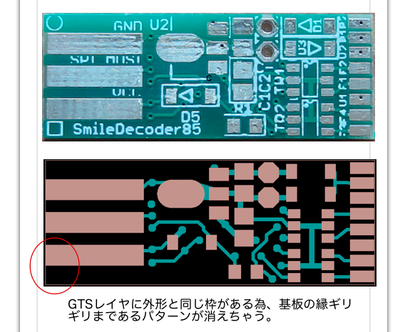

一つは、GTS(Solder Stop Mask top)レイヤに外形図と同じデータが入ってる為、基板周囲の
パターンが無くなっていました。


GTL(Top layer)レイヤとGTSレイヤの外形は全く同じなのに、
シルクが途切れるのは?です。
製造メーカーで、基板製造時にGTSレイヤを若干太らせるのでしょうか・・・

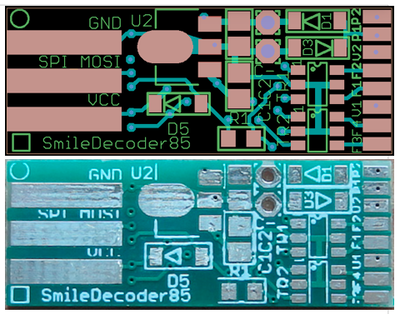

シルクがPADに近いと、シルクが欠けてしまっています。
※ GTLとGTSレイヤは全く同じ外形なのに・・・


でも、やあさんの基板は、PAD直近にシルクがあっても、
ちゃんと印刷されているし。
Elecrowに確認しないと、わからないなぁ。
