2018/07/04 (Wed) Smile Motor Decoder

みなさん、着いて来れていますでしょうか(^^;

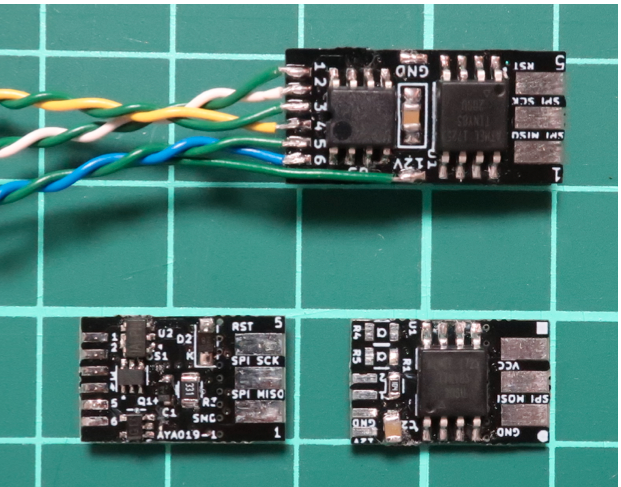

今日は、Smile Motor Decoder Easyの小型タイプの紹介です。


上がSmile Motor Decoder Decodr Easy
下がSmile Motor Decoder Decodrです。

機能はモータデコーダ＋2FXです。
Easyの小型版＆作りにくいデコーダです。

スマイルコネクタ部は千切れるように作っています。
部品実装しただけです。

大きさは9.652mm x 15.494mm です。

おさらい(^^;
Smile Bipoler Function Decoder 両極性+2FX
Smile Motor Decoder Easy         モーター+2FX
Smile Motor Decoder                  モーター+2FX

2018/07/03 (Tue) ACアダプタの点検

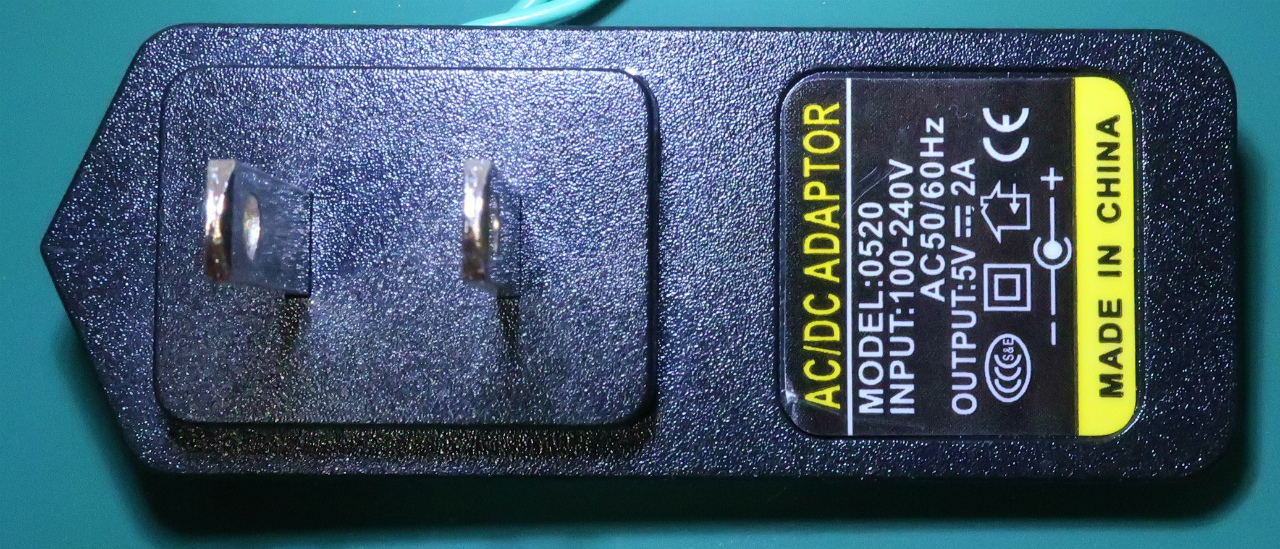

某通販会社から買った機器についていたACアダプタですが、最初から5Vが出力されず
壊れていたのでちょっと中を見てみました。


あーこれダメな奴です。

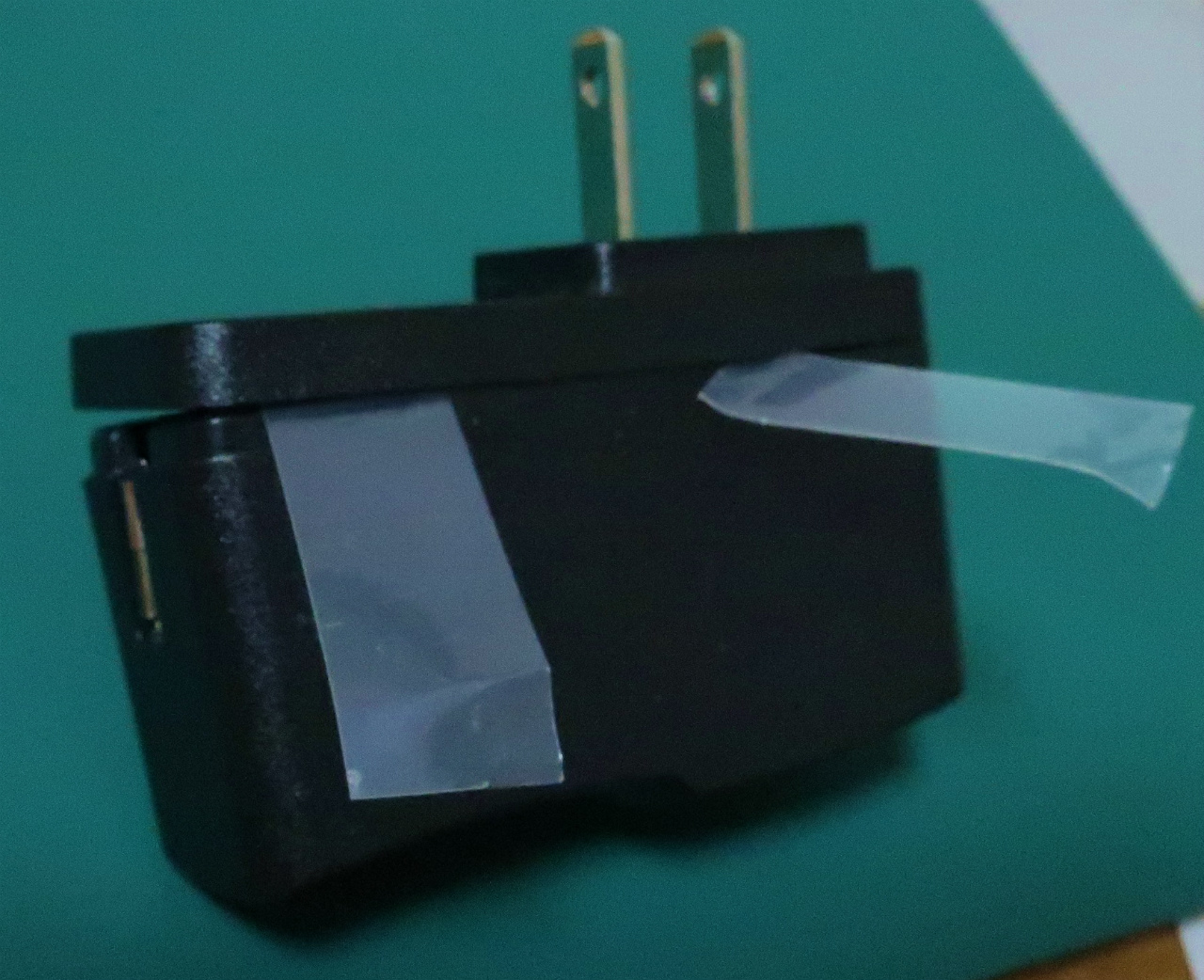

開け方は、いつものプラ板をくさびにして隙間に複数挿して行き、ぱかーんと開ける方法です。

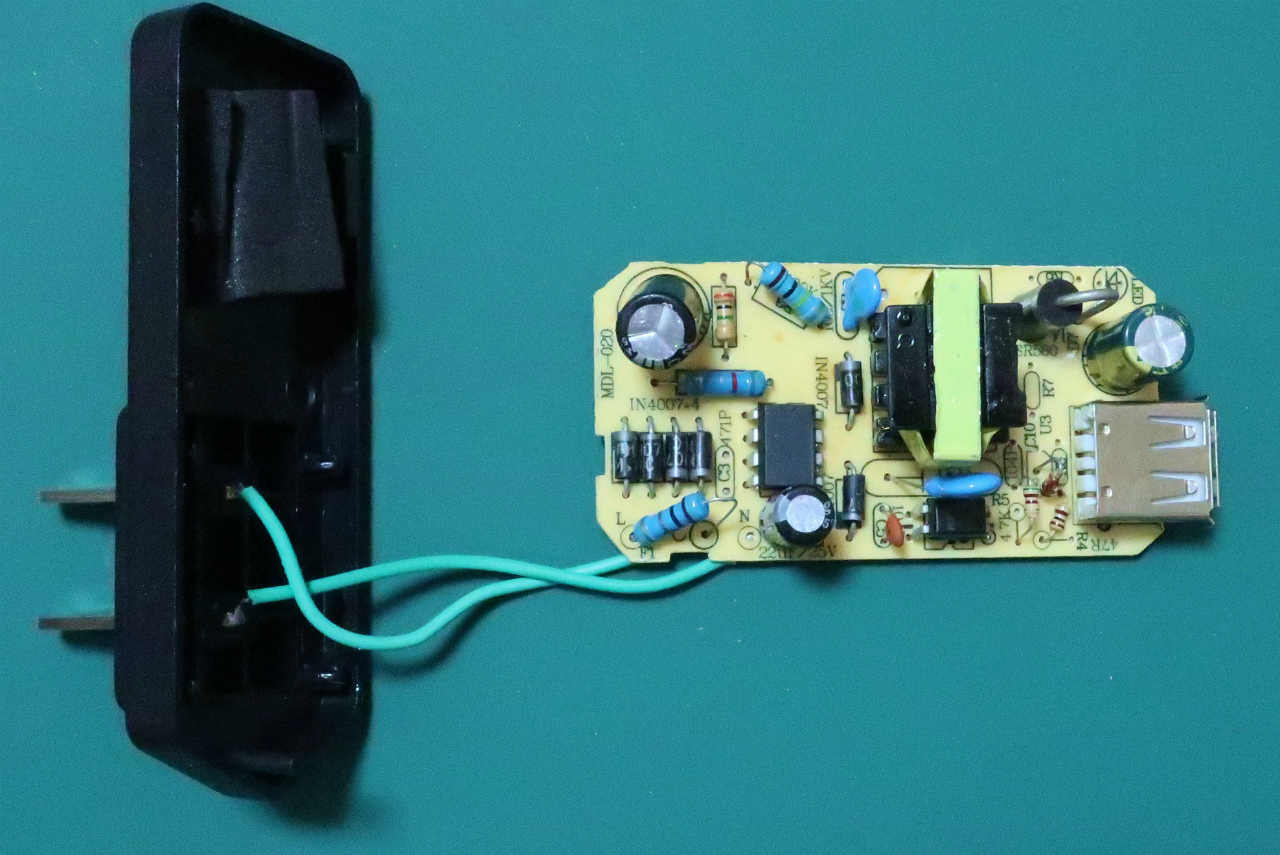

はい、開きました。


入力保護用の抵抗wがオープンで壊れていました。
うーん。
あれ、一次入力側にラインフィルタ入れないだっけ？w
直さないで捨てましょう。

2018/07/02 (Mon) Smile Motor Decoder Easyを動かしました

TwayDCCさんから、Super slim Smile decoderのスケッチをもらっていましたので、
ATtiny841からATtiny85版に移植。

BEMFのコードを入れるとATtiny85ではフラッシュメモリに入りきらないので、削除。

タイマー周りを15kHzになるように調整。
★の部分が思い通りに設定できなかったので、TCCR1 = B11100011; と書いたら
あっさり動きました(^^;

   //タイマー1初期化(タイマー1入力4MHz, PWM 15.625KHz)

   // TCCR1 Timer/Counter 0 Control Register

   //      OCR1A有効   low出力          分周無し　

   // ★TCCR1 = 1 << CTC1 | 1 << PWM1A | 2 << COM1A0 | 0<<CS13 | 2<<CS10;

   TCCR1 = B11100011;



   // General Timer / Counter Control Register

   //       OCR1B有効   low出力　

   GTCCR = 1 << PWM1B | 2 << COM1B0;

   OCR1C = 255;   //full count

   OCR1A = 0;   // duty

   OCR1B = 0;

ArduinoはAttiny85 PB1(6pin) OC1A analogWriteが使えないので、
OCR1A=nで設定する必要があります。

 OCR1A = 250; //analogWrite(MOTOR_PWM_A, 250);

 analogWrite(MOTOR_PWM_B, 0);

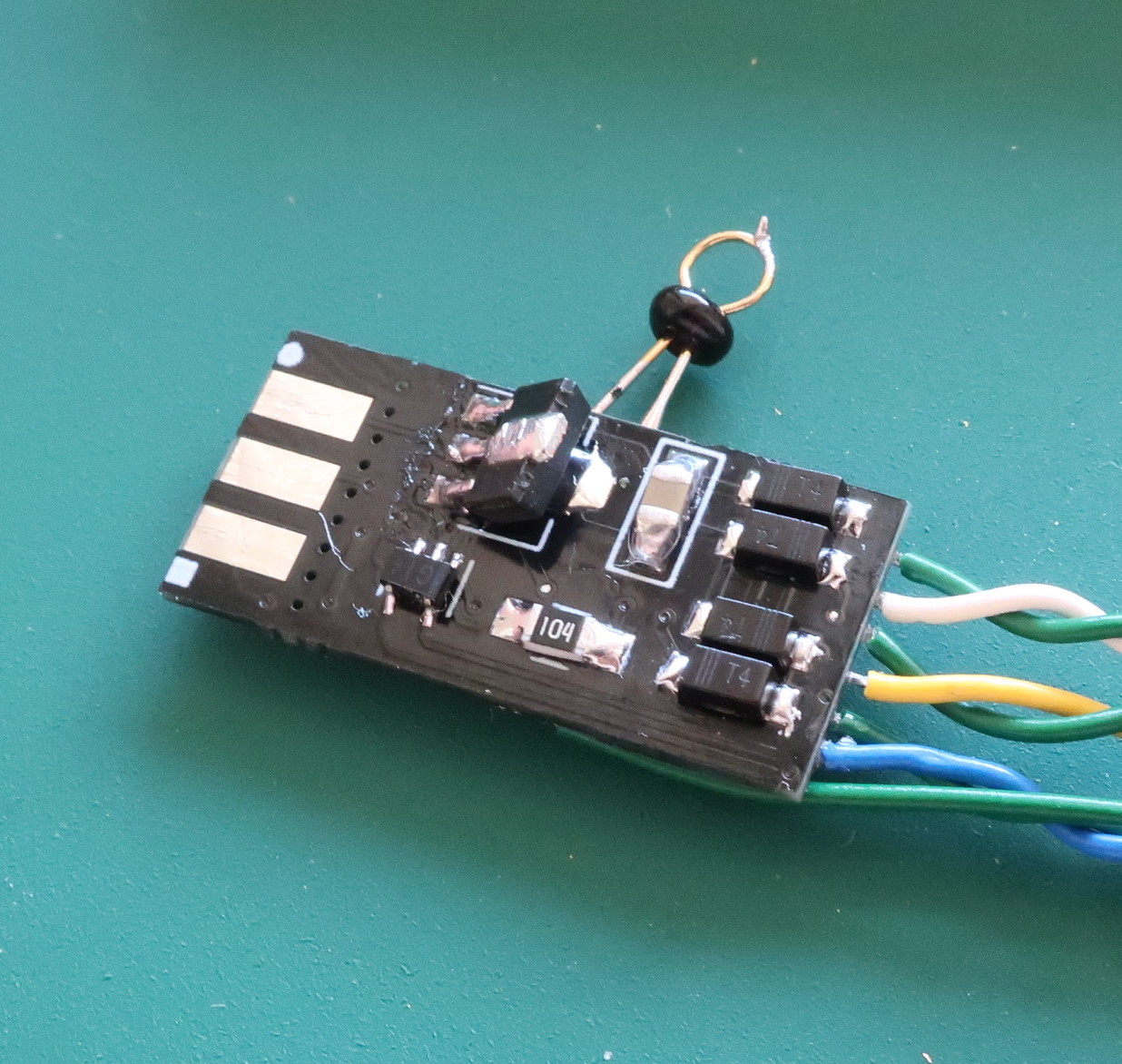

うごきましたー。

あっさり動いてしまったのに、三端子レギュレータのPADを1番と3番が逆でしたので、
残念な状態に・・・（回路図で使っているシンボルがまずかった・・・）
（しかも、パターンチェックやっていなかった(^^;

2018/07/01 (Sun) Analog Light Boardをつくったよ

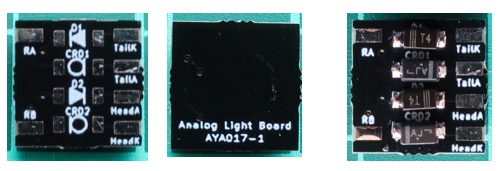

Analog Light Board のキットです。

いち早くAyano配布に追加しました(^^



■特徴

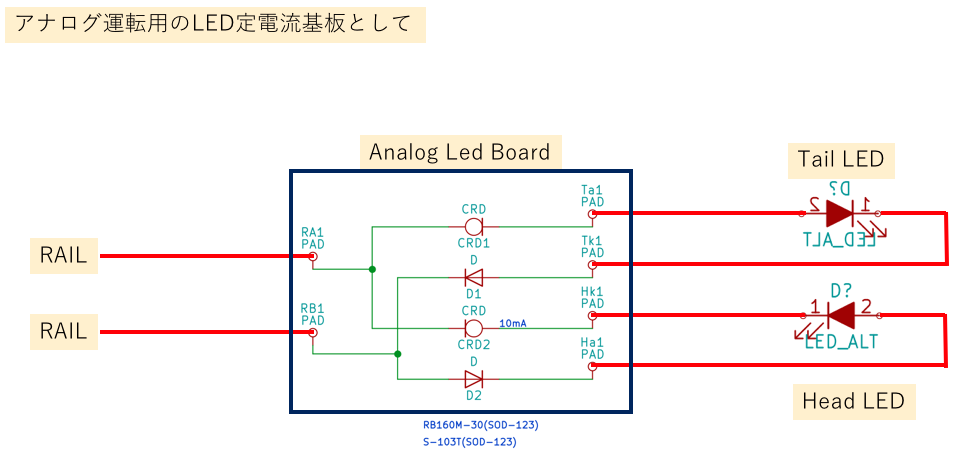

　・ヘッドランプ、テールランプ点灯用の回路により簡単に実装できます。

   ・標準で10mAの定電流ダイオードが実装されているため外付け回路不要

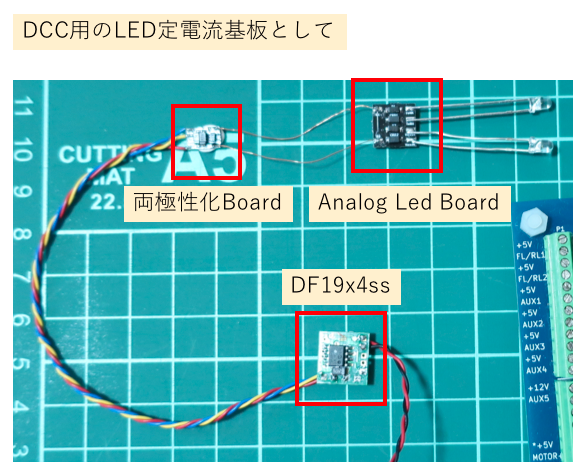

　・アナログ運転にも使えますし、DCCにも使えます。

　・DCCとして使用する場合はデコーダー側で両極性に対応していること。

　・大きさ 9mm x 10mm

2018/06/30 (Sat) エルムDCCさん渋谷で公開運転会のお知らせ

明日、7/1に、
エルムDCCさん渋谷で公開運転会のお知らせ
ということなので、走らせる車両はないのですが、視察に行きます！
