2018/08/18 (Sat) DSair接続用Wifiスロットル 基板化の妄想

128x32のOLEDで足りなかった表示ができたのでなんとなく基板化を妄想。
LEDは外して、POWER スイッチだけ残してみました。



こっちは128x64のOLED

妄想なので、どなたか一緒に妄想しませんかw
・これで大きさは、55mm x 90mmです。
・ESP-WROOM-32というのもあるので、そっちがいいかな？
・OLEDは128x32と128x64どっちがいいかな。
・基板にLEDはいらないかな？
・基板にスイッチは１個でいいかな？
------------------------------------------------------------------------------------
関連記事
DSair接続用Wifiスロットル　基板化の妄想
DSair接続用Wifiスロットル 電車でGOコントローラにOLEDを付けてみた
DSair接続用Wifiスロットル 電車でGOコントローラを繋げよう
DSair接続用Wifiスロットル

2018/08/17 (Fri) DSair接続用Wifiスロットル 電車でGOコントローラにOLEDを付けてみた

表示器が無いとなんだかよくわからない課題がありましたの、手元にあった
OLEDをESP-WROOM-02に付けてみました。

全体


表示はこんな感じ





回路図
RXD端子に繋いでいるので、LEDを外してそのポートに割り当てたほうがいいですね。






回路図とかスケッチをここに上げておきましたので、ご自由にどうぞです。


------------------------------------------------------------------------------------
関連記事
DSair接続用Wifiスロットル　基板化の妄想
DSair接続用Wifiスロットル 電車でGOコントローラにOLEDを付けてみた
DSair接続用Wifiスロットル 電車でGOコントローラを繋げよう
DSair接続用Wifiスロットル

2018/08/16 (Thu) Smile Decoder Tester を組み立てました

作ると言ってずっと放置だった、Smile Decoder Testerを作りました。

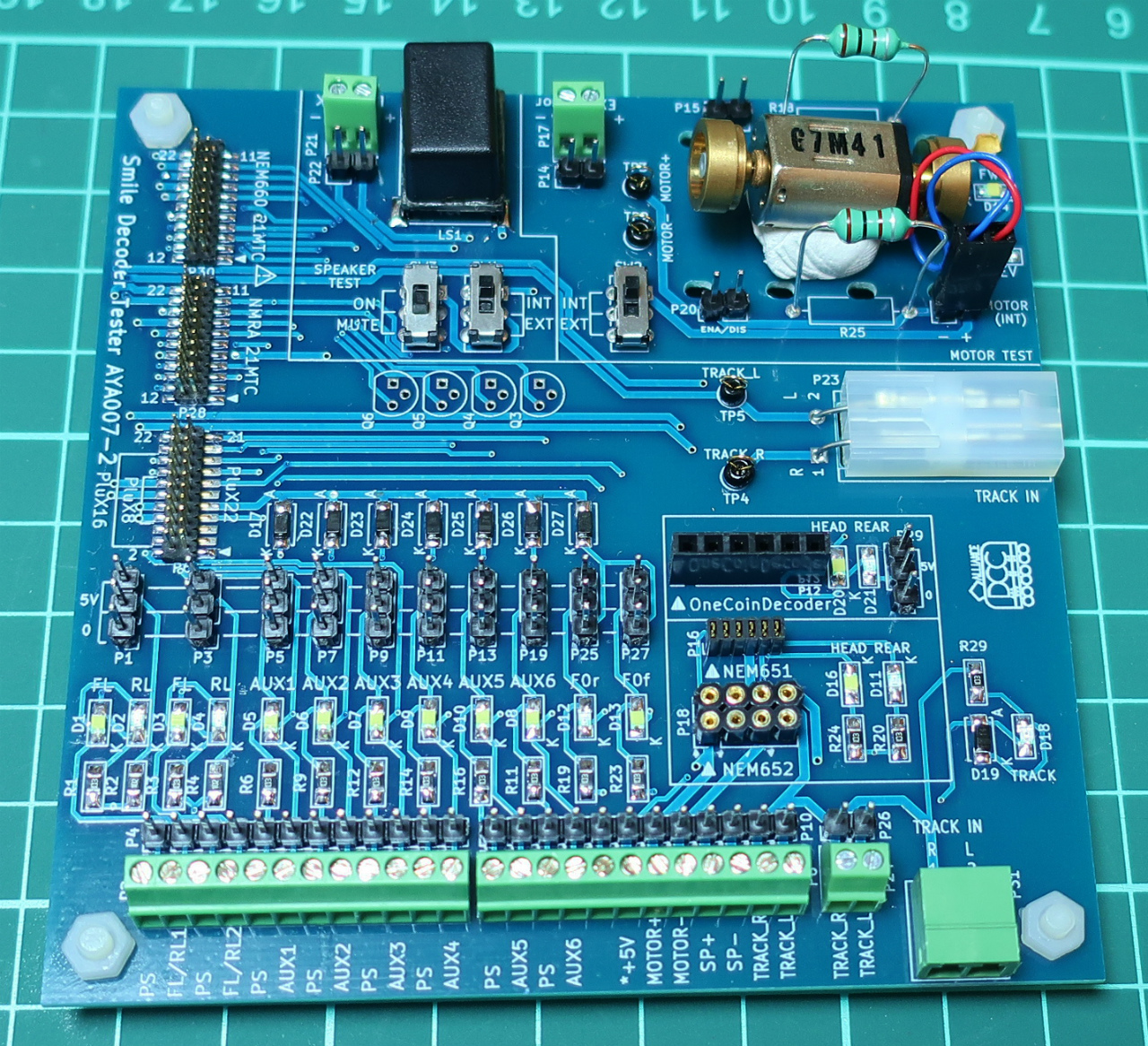

部品面こんな感じ。
余計な機能を省きました！

裏


21MTCとPluX22コネクタ装備（使えるかわからないけど(^^;
※PluX22は、まちがってオスを実装しちゃった；


TRACK　INは、ユーロコネクタと、KATOフィーダーに対応！


作るの大変です。
部品点数多いから、配布準備するのも大変。
これから基板の評価です〜

2018/08/16 (Thu) DSair接続用Wifiスロットル 電車でGOコントローラを繋げよう

たまたま、電車でGOのコントローラを持っていましたので、 DSair接続用Wifiスロットルに
繋いで見ました。

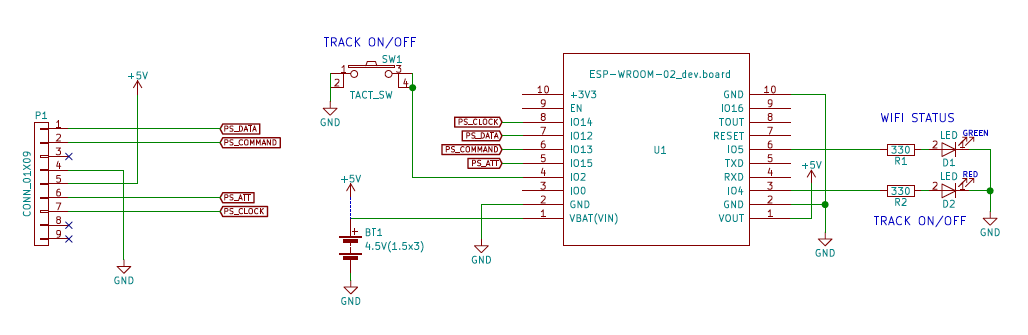

回路はこんな感じ。シンプルです。


組み立てるとこんな感じ。


電車でGOマスコンと繋ぐとこんな感じ


SELECT ファンクッションボタンの切り替え F0 F1 F2 , F3 F4 F5 , F6 F7 F8 , F9 F10 F11
　押下毎に、A B C ボタンのファンクッションが切り替わります。
START FWD,REVの切り替え
A F0 , F3 , F6 , F9
B F1 , F4 , F7 , F10
C F2 , F5 , F8 , F11
TACT SW  TRACKのON/OFF

なんか、表示器付けないとファンクッションの状態や、速度がわかりにくい。

ここに回路図、スケッチ、動画を置いておきますので、よかったらどうぞ。

----------

ゆうえん・こうじさん：DSair接続用Wifiスロットルの回路図とスケッチ
　回路図とWifi制御部を流用しました。

フジガヤさん：S88 Mascon
　K4をベースに電車でGOとの通信部分を流用しました。
　（PSコントローラの設計はyaasanかな）

2018/08/13 (Mon) DSair接続用Wifiスロットル

ゆうえん・こうじさんが、DSair接続用Wifiスロットルの回路図と
スケッチを公開していただいたので、早速再現してみました。

手持ちの部品を使って、ブレッドボードで作りました。
あっさり動きました(^^


ボリュームの直線性が変（途中、速度がすっ飛ぶ）ので、多回転ボリュームに
変更した頃、リニアに動きました！


この回路をベースに面白い事が色々できそうですね！。
