2019/03/21 (Thu) LokSound5の書き込み時間

せっかく手元にLokSound5がありますので、オープンサウンドデータを書き込んでみました。
環境はMacを使ってParallels Desktop + Windows7でLokProgrammerを動かしています。

https://desktopstation.net/sounds/


※動画はMacのQuickTimeで記録しました

第一弾・C11 蒸気機関車サウンドデータ
第二弾・旧型国電タイプ(吊り掛け)サウンドデータ
第三弾・キハ40系ディーゼル車サウンドデータ

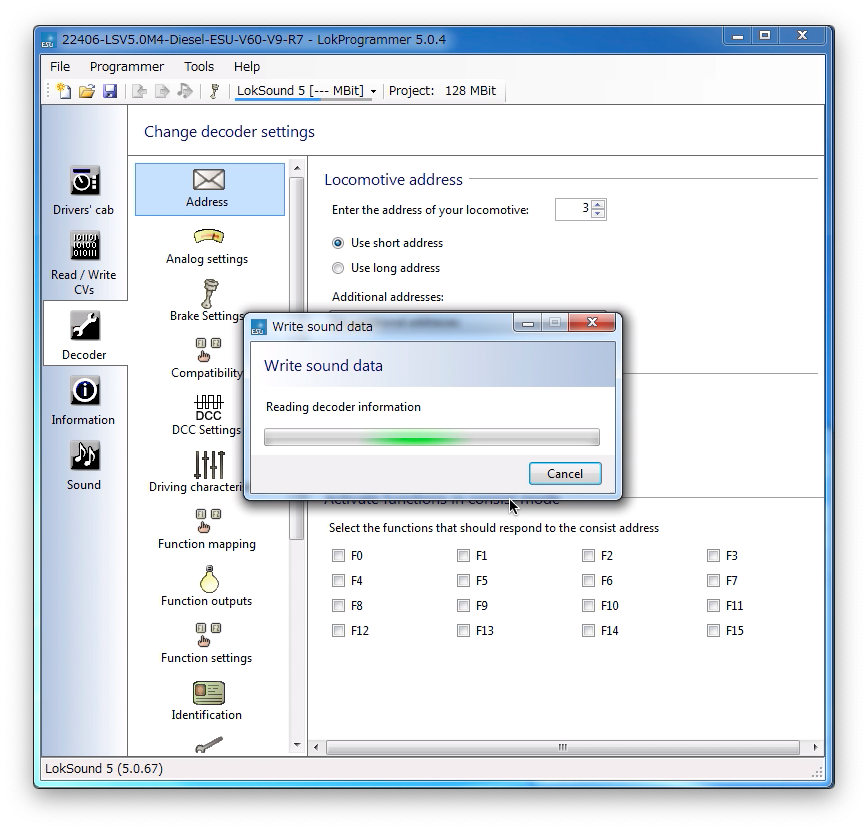

３種類試した所、約５分で書き込みが終わりました！？

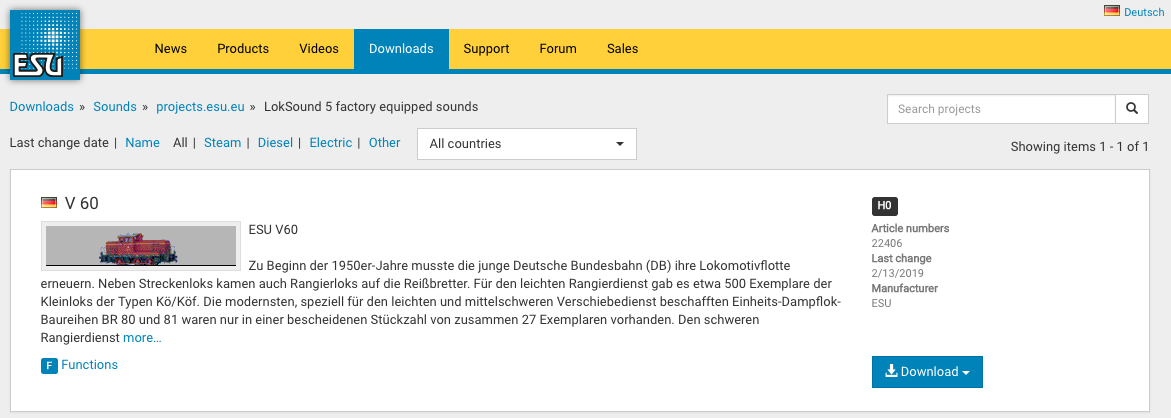

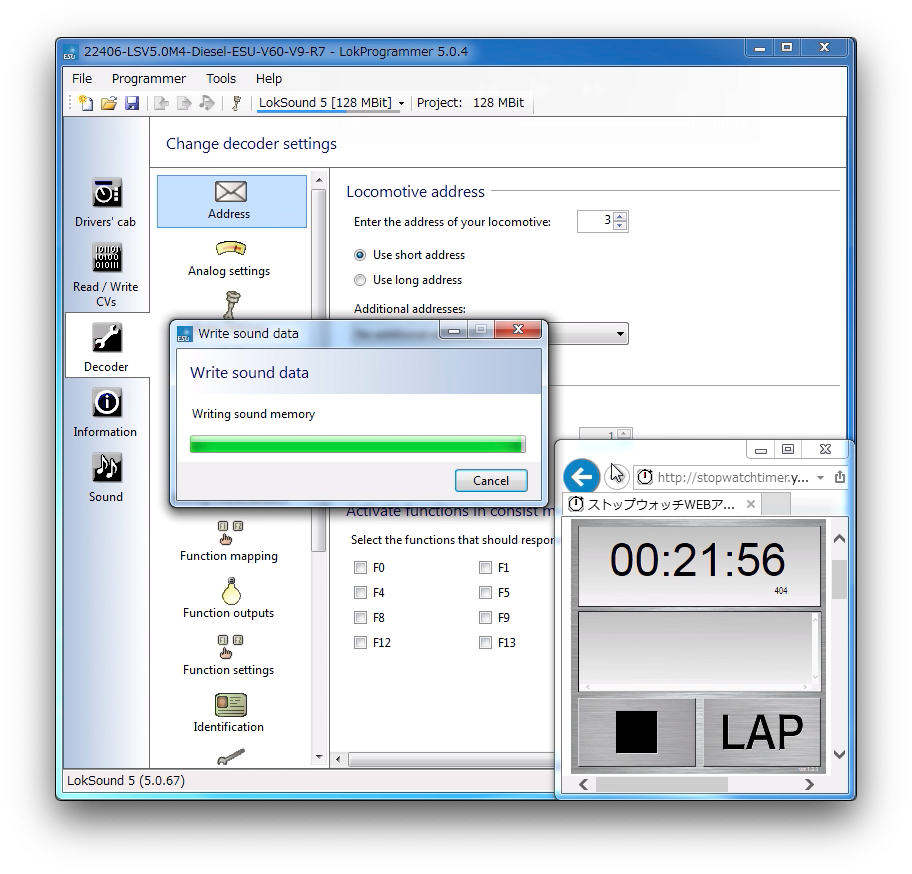

ちなみにESU V60 は24.8MBありまして、約22分でした。




サウンドファイルの容量で書き込み時間が変わってくるようです？！
（LokSound5の差別化なのかわかりませんが・・・）

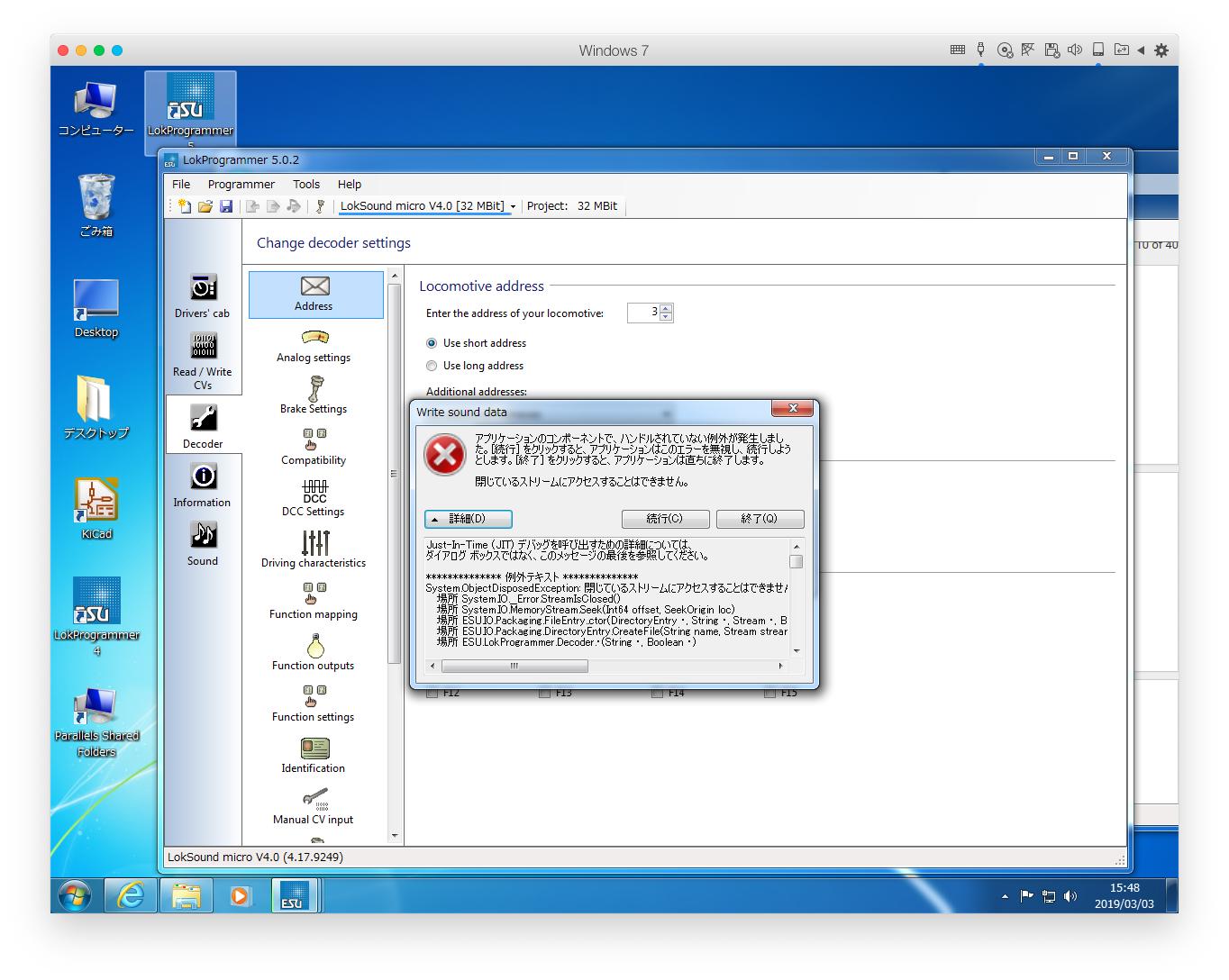

■Mac(Mojave)+Parallels DesktopでLokProgrammer を動かすと例外エラーが発生
これは、LokProgrammer Ver4とVer5.02をアンインストールして、
Ver5.0.4を入れたら発生しなくなりました。

■波形

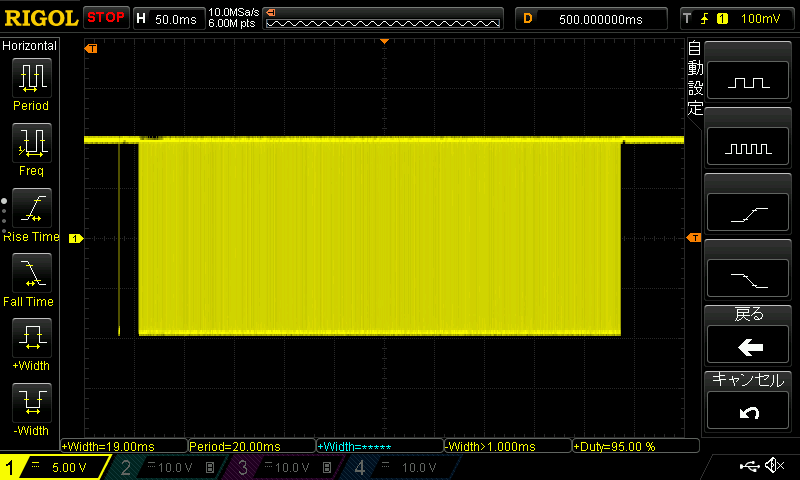

書き込み時の波形をみてみました。
yaasanが取得したLokSoundV4の波形はこちら。
プローブのつけ方がyaasanと逆でしたw
サウンドデータを送っている時の波形ですが、約450ms周期にデータを送っているようです。





最小パルス幅は10uSくらいかな。という事はボーレートって・・・？！

2019/03/19 (Tue) LokProgrammer を見てみる２

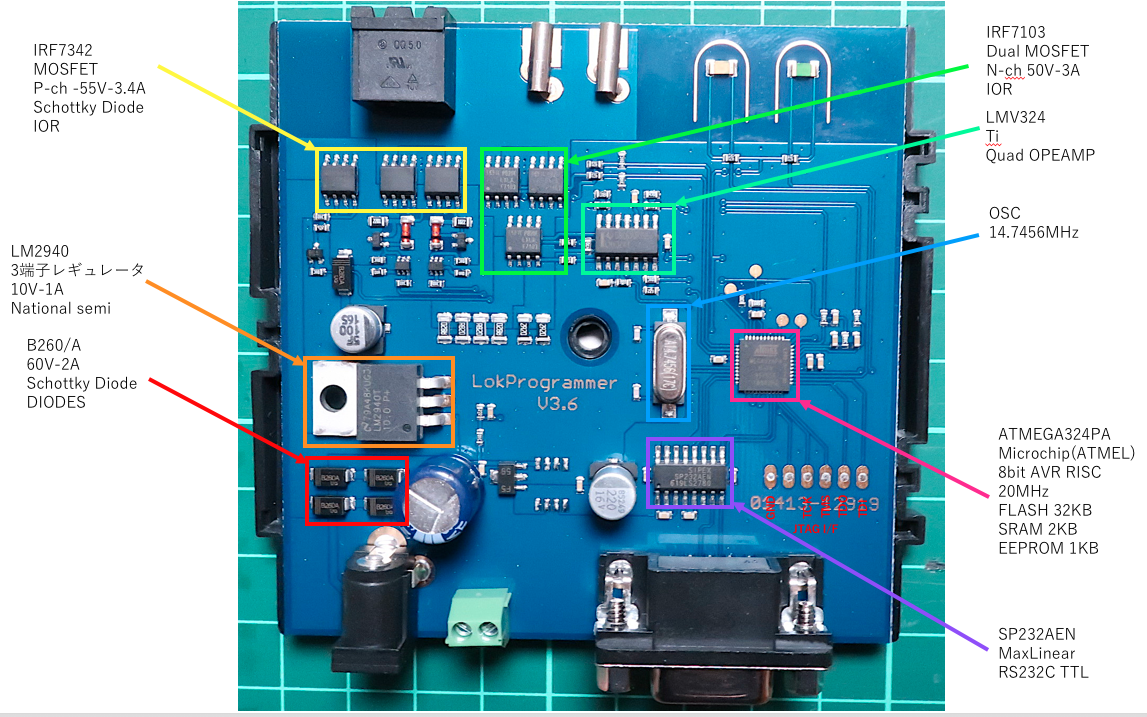

LokProgrammer の裏を見てみました。



なーんにもありませんでした。
という事は、部品面に実装されているオペアンプが負荷電流を検出してACKを読み取って
いそうです。
オシロスコープで波形を見ればわかりそうです。

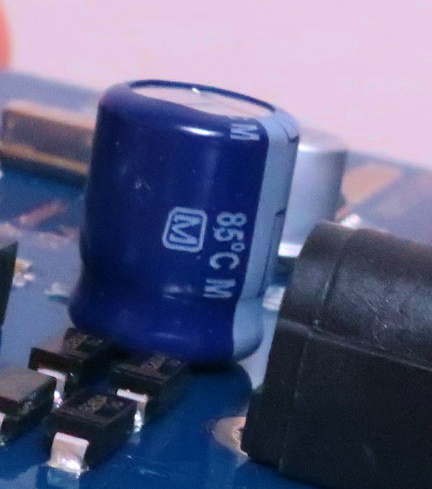

ついでに使用されている電解コンデンサ。
Mのマークなので、パナソニックかな。
85℃品なのでECA1VM331。
大陸の電解コンデンサが使われていないのでさすがです。

2019/03/17 (Sun) Smile Servo Accessory Decoder と Smile Servo Function Decoderについて

しばらく向かっていませんでしたが、納期があると仕事が進むというかw
なんとか、サーボモータアクセサリデコーダ（ポイント用ですね）と
サーボモータファンクションデコーダができました。
DCCの配線（赤・黒）とサーボモータの配線（茶:com・赤:-5V・黄:sig）

手元に電解コンデンサがなかったので、タンタルコンデンサ16V-100uFを実装



確認したのは、右の白いサーボモータHobbykingで売っているHK-5320
左のはリニアタイプのサーボモータ
1.5g Goteck Servo Micro Digital Analog Servo Loading Linear Actuator Servo inm  https://ebay.us/byE5vF

ソースはqittaに上げました。
DCC サーボモータアクセサリデコーダ
https://qiita.com/masashi_214/items/09dc328c95dfb61fd161

DCC サーボモータファンクションデコーダ(DCC Servo Function Decoder)
https://qiita.com/masashi_214/items/14ea9cd830f56a31ccf8


動画
こんな感じ(^^; や、こんな感じ。メカ部がいまいちなので、ギクシャク

補足説明
・ON/OFFの状態を都度EEP-ROMに書き出しています。
・ファンクションデコーダの方はコマンドステーションの起動時に一度０を送るようなので、
　一旦OFFになります。

CV値
DCC サーボモータアクセサリデコーダ
CV01 : 3　DCCアドレス
CV08 : xx  デコーダーリセット
CV17 : 0　DCCアドレスXX  XXYY
CV18 : 0　DCCアドレスYY  XXYY
CV60 : 8    位置0時のパルス幅 8で500uS
CV61 : 36　パルス幅 36で2400uS
CV62 : 180　ON時の角度
CV63 : 0　OFF時の角度
CV64 : 0　電源を切る前の角度（未使用）
CV65 : 20　On時の速度 20:2000msec
CV66 : 20　Off時の速度 20:2000msec
CV67 : 0　電源を切る前のON/OFF情報


CV値
DCC サーボモータファンクションデコーダ
CV01 : 3　DCCアドレス
CV08 : xx  デコーダーリセット
CV17 : 0　DCCアドレスXX  XXYY
CV18 : 0　DCCアドレスYY  XXYY
CV60 : 8    位置0時のパルス幅 8で500uS
CV61 : 36　パルス幅 36で2400uS
CV62 : 180　ON時の角度
CV63 : 0　OFF時の角度
CV64 : 0　電源を切る前の角度（未使用）
CV65 : 20　On時の速度 20:2000msec
CV66 : 20　Off時の速度 20:2000msec
CV67 : 0　電源を切る前のON/OFF情報
CV68 : 4　ファンクション番号


配布は悩み中。タンタルコンデンサ付けたり、リード付けるのがメンドくさい・・・。
（作業時間に対する価格が釣り合わない(^^;

2019/03/16 (Sat) LokProgrammer を見てみる

CPUはMicrochip(Atmel)のATmega328PA
今時Dsub9pinのSIOってないから、次回は通信I/FをUSBにすると良いかもね。
あと、DCC信号のACKはどうやって検出しているのかなぁ。
基板の裏にIC乗っているのかな？！

2019/03/06 (Wed) Arduino IDE最新版 1.8.8でAttiny85への書き込みができない、対処法

結論 Arduino IDE 1.8.5 を使用するとOKです！

/////

Arduino IDE 1.8.8でAttyiny85 に書き込むと、


avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x14

avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x02

avrdude: stk500_getparm(): (a) protocol error, expect=0x14, resp=0x10

         Hardware Version: 425479

         Firmware Version: 16804868.-1443909800

         Topcard         : STK502

         Vtarget         : 1.8 V

         Varef           : 0.0 V

         Oscillator      : Off

         SCK period      : 0.1 us

avrdude: stk500_initialize(): (b) protocol error, expect=0x10, resp=0x01

avrdude: initialization failed, rc=-1

         Double check connections and try again, or use -F to override

         this check.

avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x10

avrdude done.  Thank you.

シリアルポート「

」が選択されていますが、そのポートは存在しないか、ボードが接続されていません。

というエラーが出て書き込めません。

どのバージョンからできなくなったのだろうと、遡ると・・・



どうやら、1.8.6 から書き込めなくなったようです。
Arduino IDE 1.8.5 はOKです。



ログを眺めると、avrdudeからのログが違うことがわかります。

1.8.5 avrdude: Version 6.3, compiled an 17 2017 at 12:01:35
1.8.6 avrdude: Version 6.3-20171130

1.8.5 Using Programmer : stk500v1
1.8.6 Using Programmer : arduino

Arduino IDEに組み込まれている？ avrdude がおかしいのかな？
