こんな包みで届きましたよ。

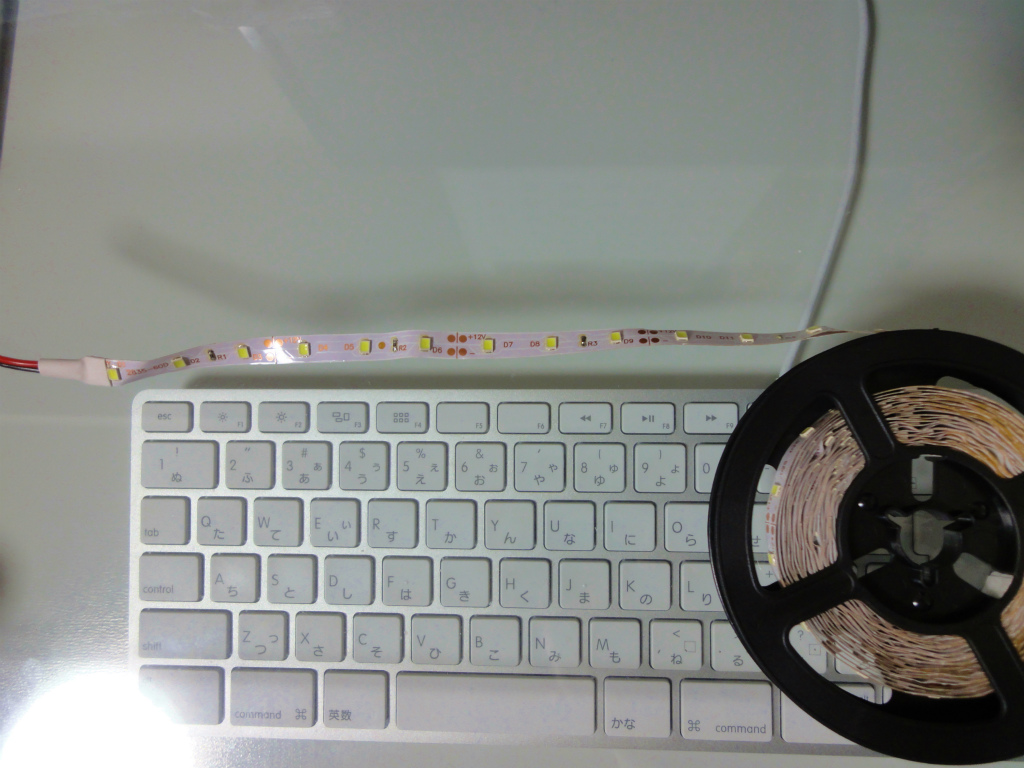

開封〜びろびろ〜

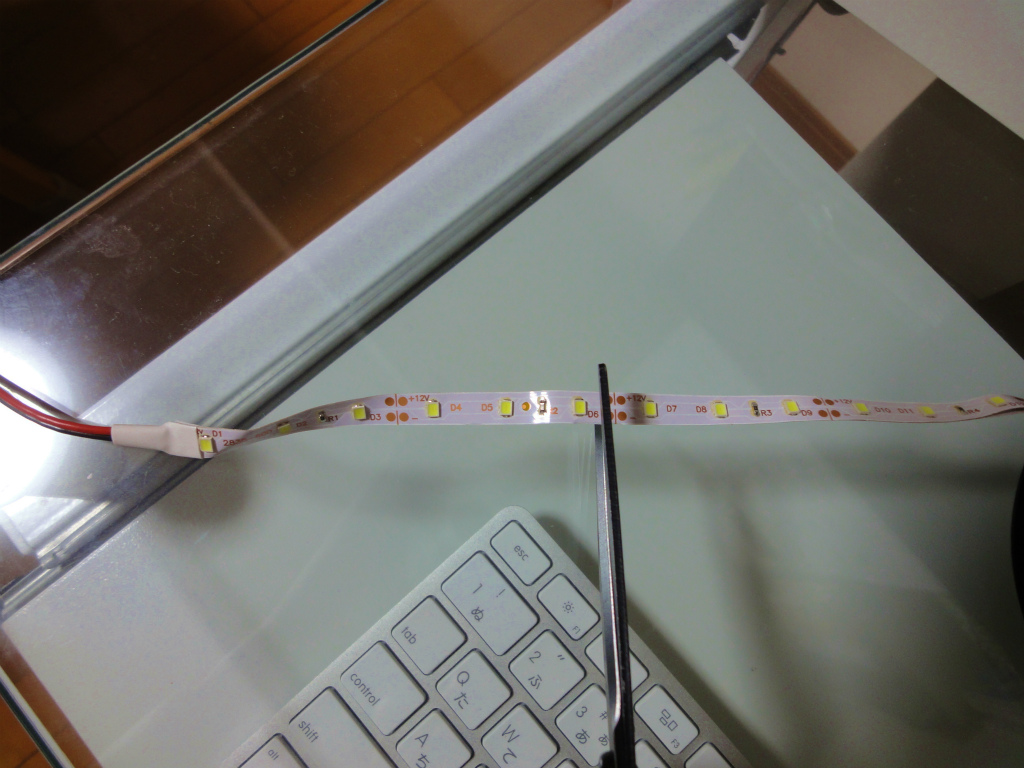

適当な、長さで、ハサミでカット。


電流制限抵抗(150Ω)が実装されていますので、そのまま、

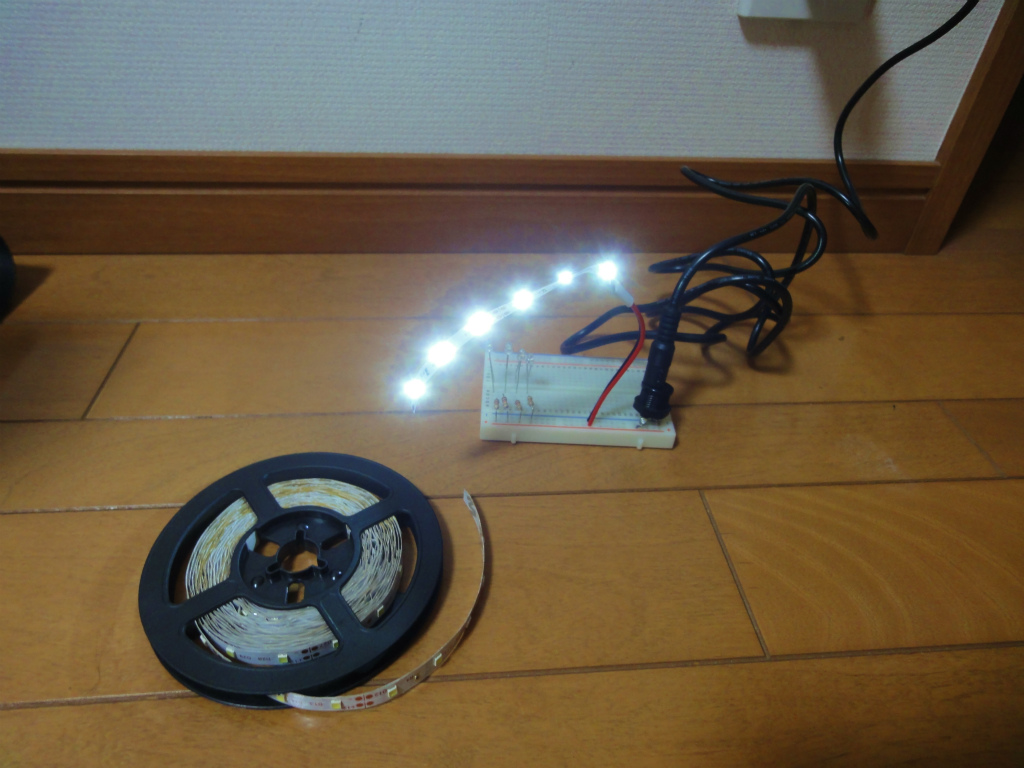

12Vを接続すると、光ります!

LED TAPEの裏は粘着テープになっていますで、物に貼り付けできます。
5Mあるので、ちょっと楽しめます!(^_^)

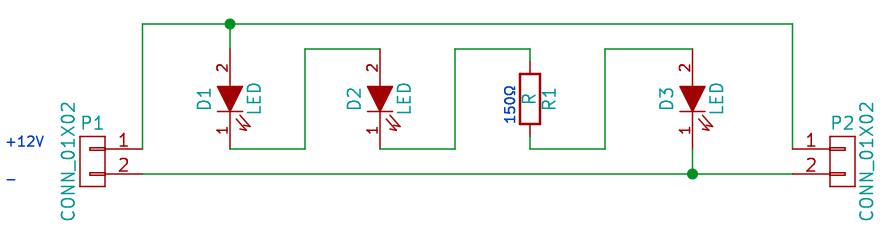

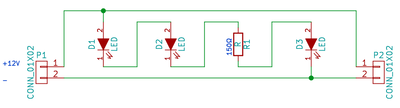

ちなみに、回路は以下のような感じでした。

12VをTAPE LEDに印加させた時に、Rの端子電圧が2.6Vでしたので、
通電電流は、I=2.6V/150=17.3mA
LEDのVfは、 Vf=(11.6V-2.6V)/3=3V という、素性でした。
