といっても、OrCADとかその他のツールも比べていますが、
どうやってパターンを作るかを知る上で、EAGLEで遊んでいます。

で、私はパターンをこだわりすぎるようなので、パターン設計に向かないなとw。

ちなみに、CR-8000は1ライセンス400万円くらいだったかなw

さて、基板化する予定はありませんがw

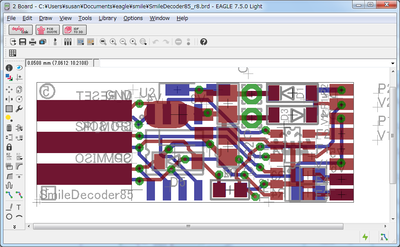

ちょっと前に作ったSmileDecoder85を改良。

4ファンクッションデコーダにしました。nch-fetを4ch載せました。
電流制限抵抗を乗せたり、+12Vと+5Vから取れるようにしました。



大きさは、380mil x 1000mil にしてみました。

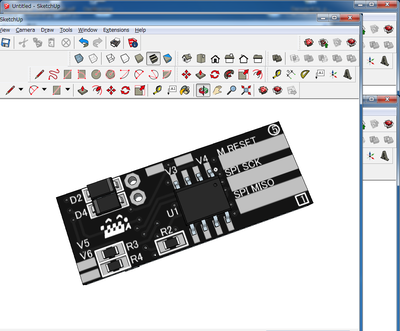

部品面 みっちり。
基板の色は黒(^^;
信号引き出しは、PADにしてみました。
さらに、禁じ手?のPADにスルーホール付けましたw


はんだ面 スマイルコネクタAのロゴを取り込んで付けてみました。



そうそう、VIAには、レジストで塗りつぶす設定にしてみました。
