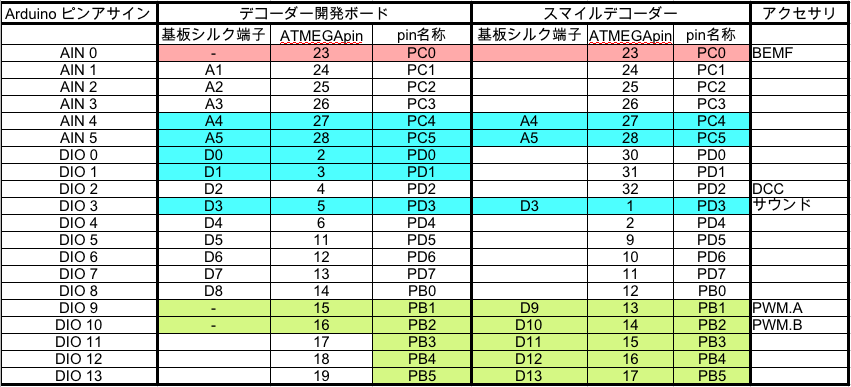

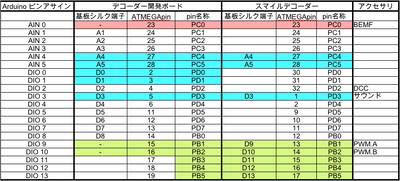

デコーダ開発ボードでプログラムを作っていると、スケッチはArduinoのピンアサインだし
実際はATmega28pinのピンアサイン。
スマイルデコーダに持ってくると、32pinTQFPだったり、データシートを見ながら混乱して
いましたので、表を作ってみました。

拍手[0回]

PR

こんなの欲しかった

こんにちは
私もスマイルデコーダのパターン見てこれ何番?
って見てはピンアサインとにらめっこしてました。
ありがたいです。
by 名古屋電鉄 URL 2015/11/16(Mon)07:55:52 編集

無題

こんにちは
エクセルで作ったデータをまとめサイトに
UPしましたので、よかったらどうぞです。

http://1st.geocities.jp/dcc_digital/evaboard_smileboard.html
by あやのすけ URL 2015/11/17(Tue)00:08:21 編集
