2019/05/11 (Sat) TMC-200CSにLokSound5 micro の実装

LokSoundV4 micro のサウンド部分を壊してしまったので、
新しく作った、Next18 アダプタを使って、LokSound5 microを付けてみました。
(ちなみに、LokSoundV4 micro は修理のためドイツに旅立ちました)

ツイッターに上げた物なので、ついったのリンクを貼っていきます。

NEM651コネクタを取っ払って、Next18アダプタ取り付け。

PAD間が小さいので難しい!
https://twitter.com/masashi_214/status/1127094707853545473


LokSound5 micro Next18実装!
外れない様にと絶縁の為カプトンテープで固定
https://twitter.com/masashi_214/status/1127097743925604352



バラックの状態で仮運転（動画）
https://twitter.com/masashi_214/status/1127125915132030976

カバー被せて運転（動画）
https://twitter.com/masashi_214/status/1127136378439921664

Next18 アダプタいい感じです！　問題は・・・コネクタが入手出来ないと言う点と、
ものすごく半田付けしにくい。

2019/05/11 (Sat) Next18 アダプタから6pin 8pin 変換

Next18 アダプタから、NEM651,NEM652 に変換する回路はこんな感じ。

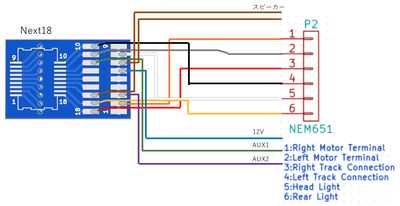

◼️Next18 → NEM651

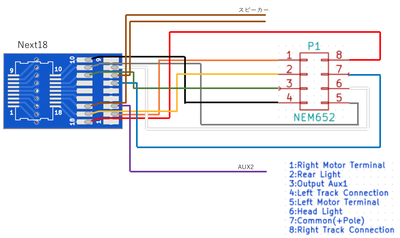

◼️Next18 → NEM652


Next18コネクタ単体の入手の目処が立っていないのと、キットにしてもそれなりの
工具を持っていないと、ハンダ付けが不可能・・・なのが課題。

2019/04/27 (Sat) これから流行る！Next18 アダプター

Next18コネクタをPADタイプに変換するアダプタの紹介
名前はそのままNext18 Adapter Board






Next18 コネクタは小さいです。
嫌な予感しかしませんw





半田付けが難しっい！



細い半田ごて、細いハンダ、フラックス、ハンダ吸い取り網、ルーペが無いと無理。
必ずハンダブリッジしてしまうので、ハンダ吸い取り網でハンダ量を調整する感じです。



Laisdccを合体させてみました。


横から。今回作った板厚は0.6mmにしましたので、かなり薄くスタッキングできます。



パーターンを引く過程でピンの位置はコネクタとPADでは変わっています。
