2019/09/22 (Sun) あやの部品配布

新しい配布品を登録しました。

両極性に対応していないデコーダに、ライトユニットを接続するときに、
中間にかますことで、デコーダを両極性化する基板です。
待望の完成品です！

両極性化基板 ASSY済み 1個セット
こちらは、DesktopStationでも配布予定です。



ロジックアウトのAUXをトランジスタ出力化、Head Light , Tail Lightを両極性化
※部品がデコーダと干渉してしまう場合がありますので、確認の上よろしくお願いいたします。

Next18 Adapter Board TR 両極性化 車両側 おためし1個
Next18 Adapter Board TR 両極性化 車両側 4個セット

2019/09/21 (Sat) ワンコインコントローラ コンペ

２種類考えました。

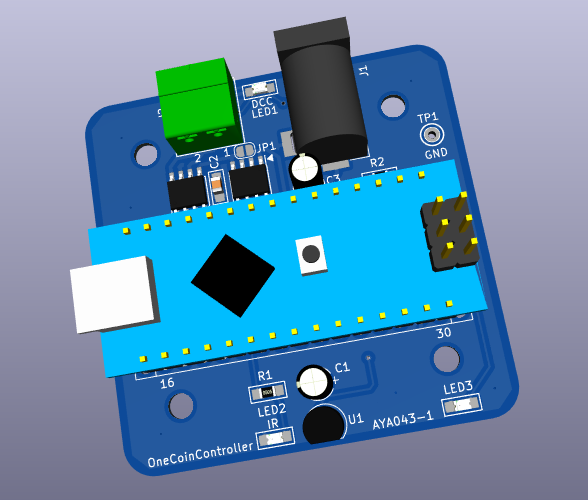

まず、こちらは、TVのリモコンで動かすタイプ。
DCCアドレスは3固定。
電流センサ追加によるアドレス読み出しはオプション

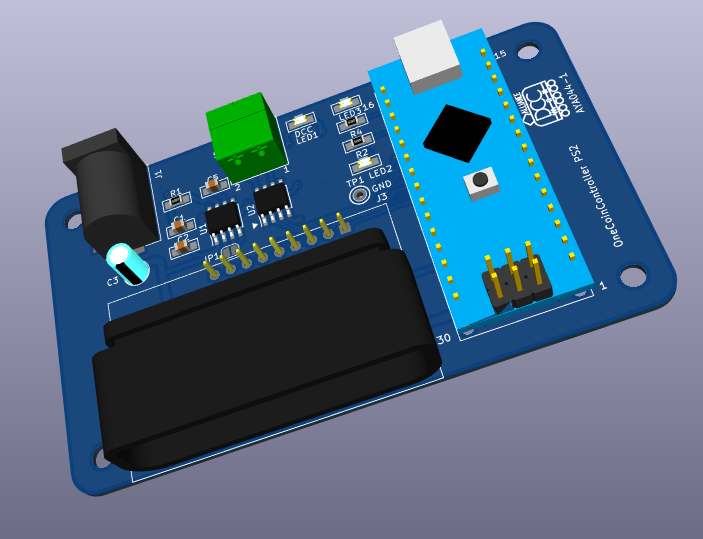

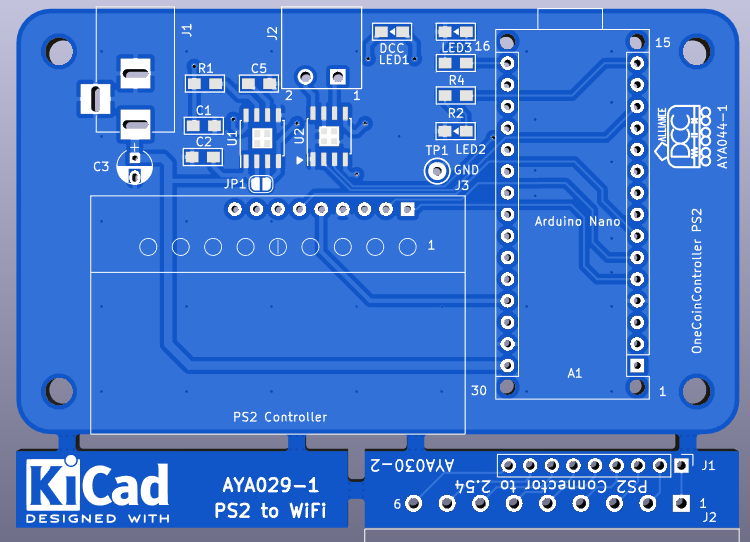

これは、PS2用Dualshock2対応用、スケッチ作れば、電車でGOも行ける。
問題は、コネクタをどうやって入手するかですよね。

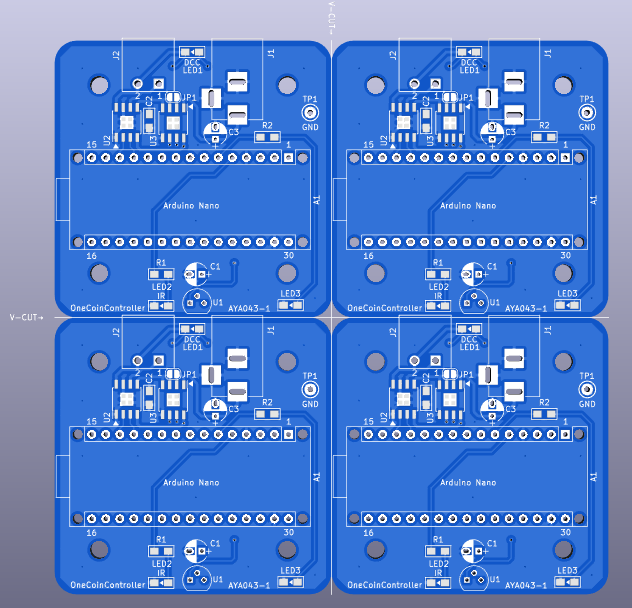

あと異種面付けなので、しれっと出してみようかなと。

2019/09/21 (Sat) あやの部品配布

山の修行が終わり下山しました。

溜まっていた部品配布を明日から順次対応していきます。

昼間の仕事が忙しくなってしまい、配布の方法ですがチャック付きビニール袋に入れた

状態で配布になっておりますがご了承ください。

（ちょっと前までは、なんだかわかるように印刷した紙切れを入れていました）

次は、11月下旬から年末まで山の修行を計画しています(^^;

2019/09/15 (Sun) ワンコインコントローラ コンペ

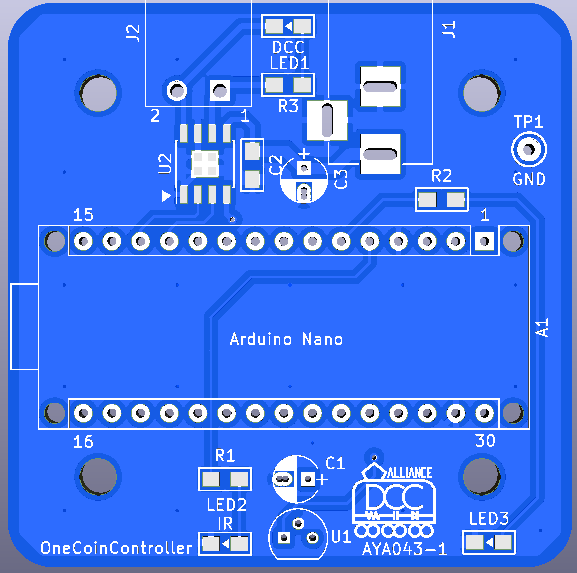

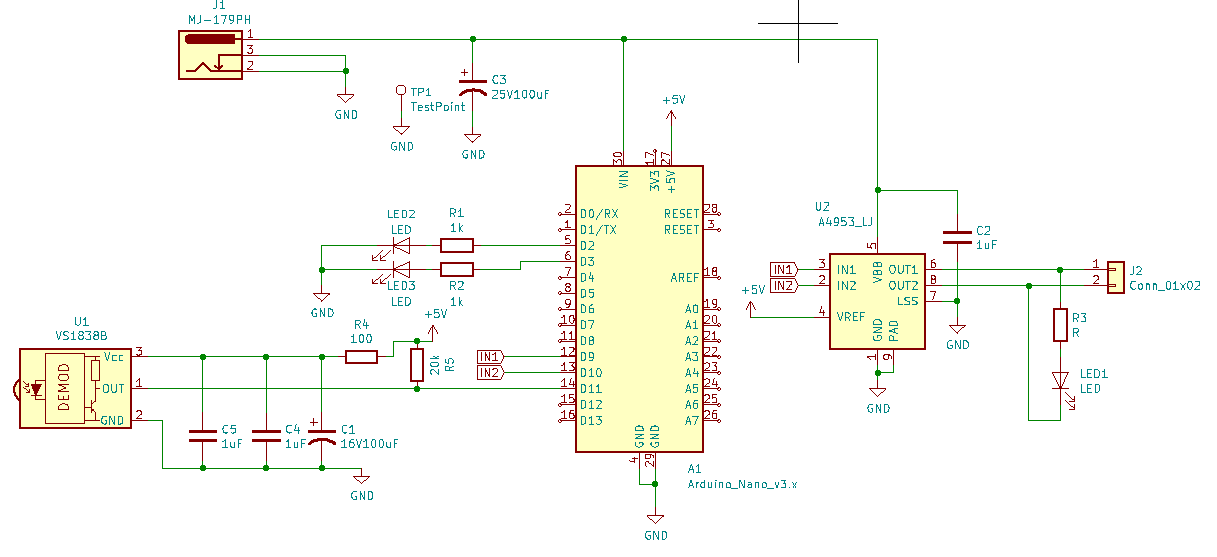

赤外線受信ICの周りに抵抗とか、コンデンサが必要みたいなので、追加。






仕事でこんなフットプリント作ったら怒られますがｗ

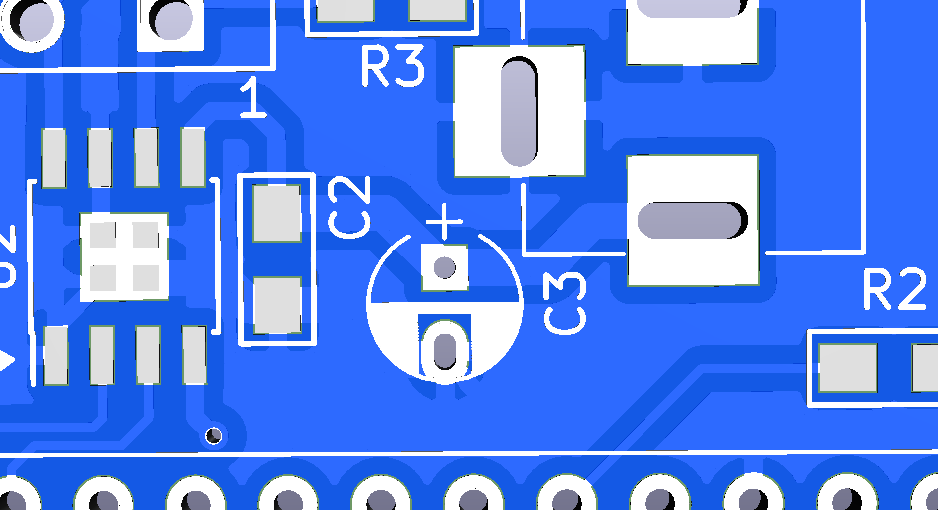

アキシャルタイプのコンデンサですが、２ｍｍピッチと２.５ｍｍ両方に対応した、
負極が長孔タイプｗ

2019/09/08 (Sun) ワンコインコントローラ コンペ

あ、まだ山に修行中の身です。９月下旬には下山します。

さて、ワンコインコントローラ　コンペに片足突っ込んでいます。
趣旨は、フジガヤさんが書かれていますので、参照。

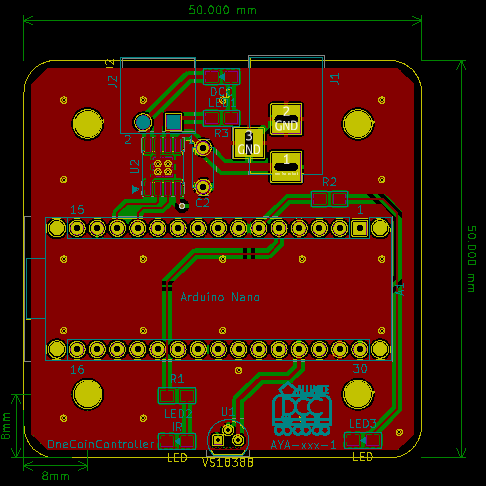

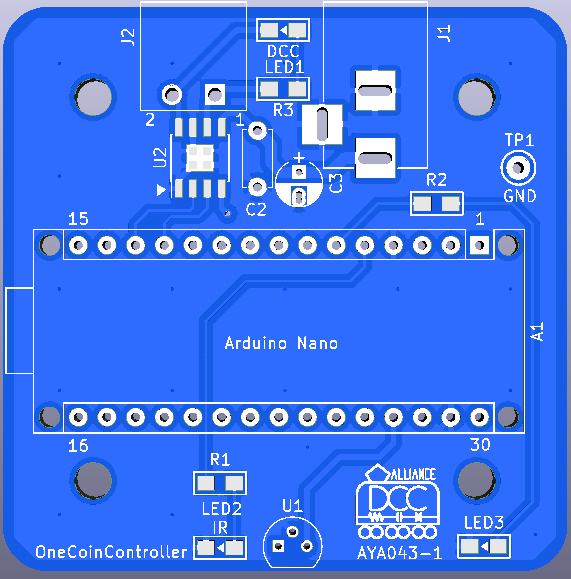

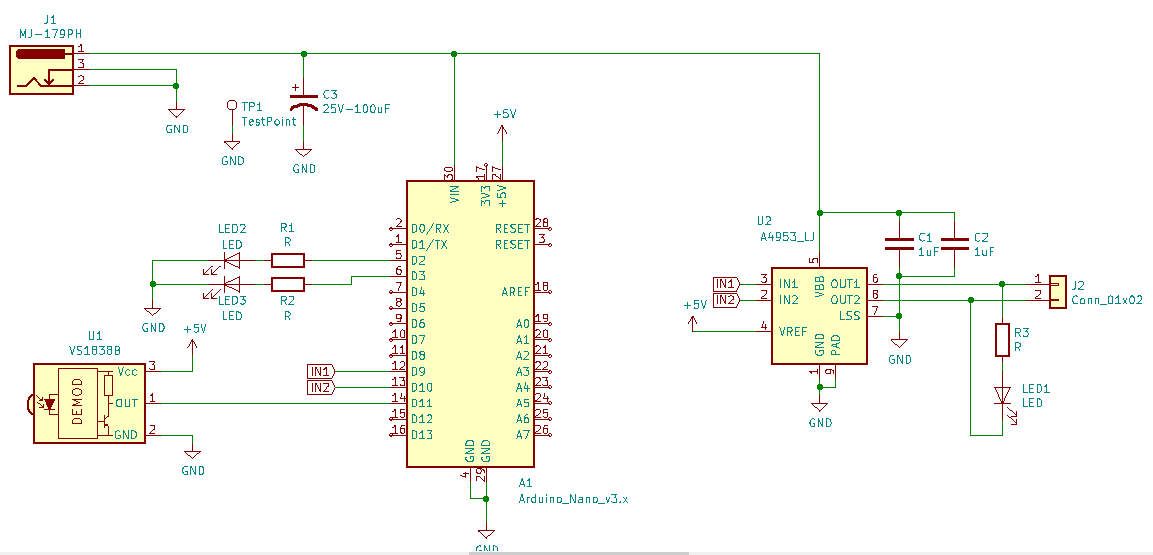

ちょっと考えて、家庭にあるTVのリモコンをコントローラにして、
赤外線受信回路とモータドライバ乗せただけの安易なものです。
でも、ArduinoNano使った時点でワンコインが厳しくなりますが、AliとかEbayで購入すると
500円DCCコマンドステーションの可能性が出てきます。

赤外線リモコンの命令を受信をしながら、DCCパケットを出すのが、ちょっと
難しいそうな気がするのですが、どうなるかな？！

ワンコインコントローラはDCC普及のカンフル剤（大げさｗ）の位置付けで
コンペが行われていますので、どなたでも勝手に参加できます。
（参加表明とか、期限とかも無いという・・・あれ？あるの？）
