2018/03/25 (Sun) KiCadを使った面付け

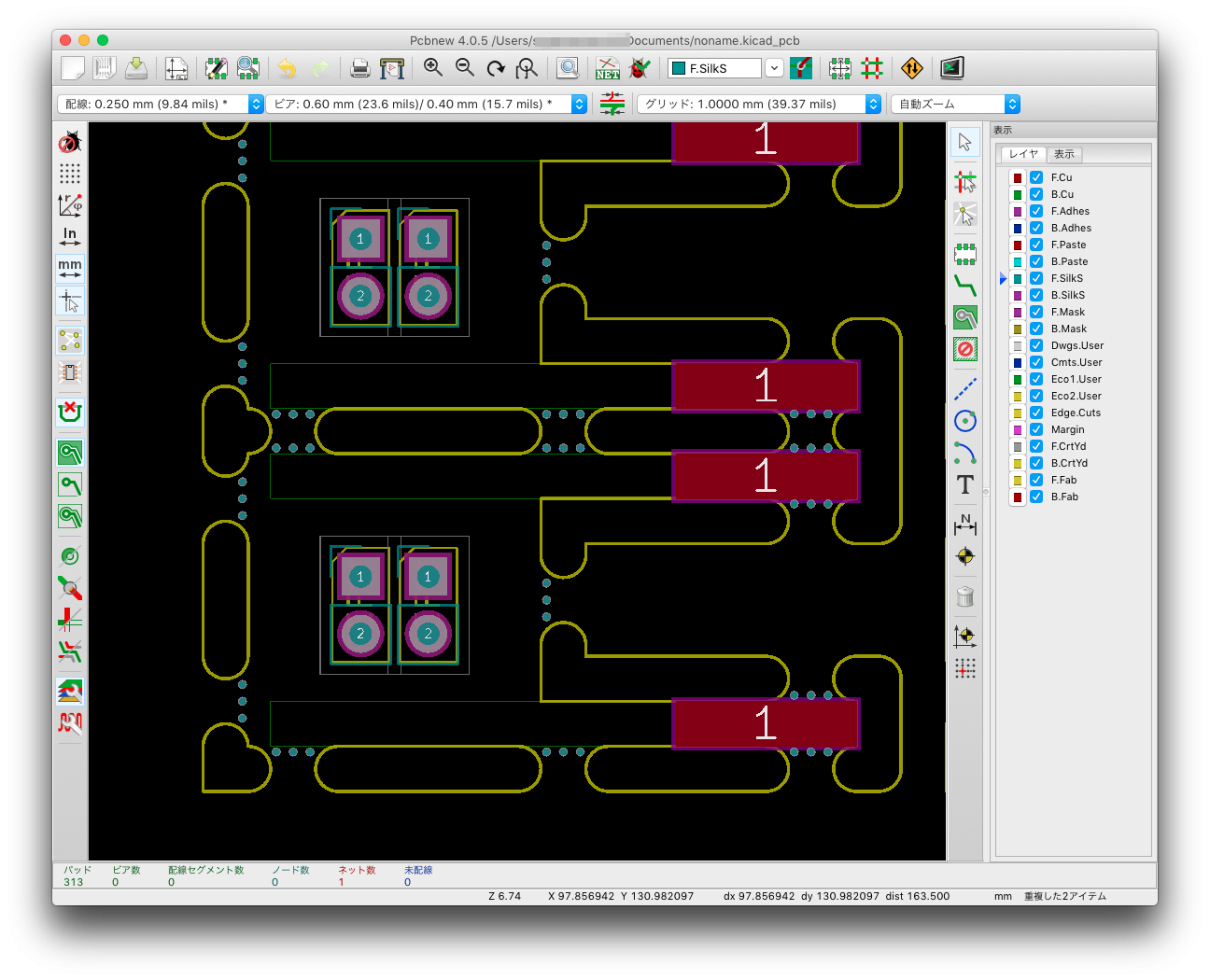

KiCadを使った面付けの練習
切り抜き幅は2mm
ライナー幅は2mm
ミシン目は0.3mmで0.75mmピッチで開けています。

2018/03/24 (Sat) 山の修行

お知らせ
無事、山の修行は終わりまして、帰宅しました。
心身ともにボロボロです。

さて、止まっていた発送を再開したいと思います。
随時確認のメールを送付いたします。

2018/03/10 (Sat) 次期 Smile Decoder Tester

未だ山にて修行中ですが、雪は結構とけました（まだ除雪した雪が山積みになっていますが）
まだダウンコートが必要です。さむっ。

さて、今日は休みになったので、Smile Decoder Testerにちょっと向かいました。

I/Fの追加として、21MTC NEM660とPlux22を考えています。
21MTCは2種類くらいあるみたいで、３番ピンがHall3 だったり、Aux6だったりするようなのですが
とりあえずAux6が入っているタイプにしてみました。
で、21MTCのAUXはロジック出力なので、トランジスタアレイのTD62083を使ってみます。

Plux22はドライバ内蔵なのでそのまま出せばよさそう。

21MTCとPlux22はネット情報だけで回路図書いてみましたが、チェックしていただくと助かります。

2018/02/21 (Wed) 山への修業期間中

おしらせ
3月中頃まで山にて修業中のため配布品の発送が止まります。
しばらくお待ちください。

2018/02/19 (Mon) モニタリング装置をSmile Function Decoder用のスケッチを作りました。

DCC電子工作連合機器活用レポートコンテスト
でKATO E233系 南武線 8000番台にモニタリング装置というギミックを作りました。
ｗｅｂページの方にまとめておきました。

ATtiny85はDCCの終電不良に弱くて、CV値が初期値に戻ってしまう事がありました。
EEP-ROMが書き換わるそうです。
その対策もwebページの方に載せておきました。



この後、テープLEDも取り付けて室内灯兼、モニタリング装置デコーダを
作りました。
