2018/05/04 (Fri) SmileFunctionDecoder

最近のDecoder基板の薄型化に触発されて板厚0.6mmバージョンの
SmileFunctionDecoderを検討しています。

回路はこんな感じ。
CPU Attiny85
両極性端子(ヘッドライト:調光可能/テールライト:On/Offのみ) 2FXとしても使用可能
2FX(室内灯とかパンタスパークとか車掌灯など)
LED用電源は12V
LED用の電流制限抵抗は載せたい・・・

新しい事は
ブリッジダイオードはRoHMのUMR12N SOT-363パッケージで小型！
5V電源はツェナーダイオードを使用
両極性ドライバとしてHブリッジのMP6513（モータは動かせないよ！）
2FXドライバとしてRoHMのUMG1Nのデジタルトランジスタ



この抵抗はLED用の電流制限抵抗です。



大きさは、25.4mm x 7.62mm 厚さは1.6mmくらい。
SmileConnectorが不要な方はミシン目から切り離せる感じに。


もう一つのパターンは、部品を両面に実装して、長手方向をシェイプアップした
タイプ。
大きさは、15.494mm x 7.62mm 厚さは3.2mmくらい。





【追記】
　議論用のスレッドを立ち上げました！

2018/05/03 (Thu) スーパースリムデコーダ

TwayDCCさんが開発中の、スーパースリムデコーダを動かしてみました。

大きさ比較
上から、Smile Decoder R6n
ワンコインスリム
スーパースリムデコーダ
FL12


薄さ比較
スーパースリムデコーダの薄さはダントツ。

現物からノギスを使って大きさを測定しました。
26.66mm x 7.85mm x 1.68mm
1.68mmとは薄いです！！！

デコーダ端子はNEM651なので、とりあえずピンヘッダをハンダつけします。
1.25mmピッチのピンヘッダはSmile Decoder TesterのNEM651用にたくさん買って
あったので、6pin切り出して接続します。


6pinだけ切り出すのも難しいし、ハンダ付けが、むずかしっ。

SmileDecoderTesterにはNEM651端子がありますので取り付けるだけで、モータとヘッドライトと
テールライトの確認が簡単にできます。


スーパースリムの端子は、NEM651ですが、ヘッドライト、テールライトの
信号ががCPUから直接繋がっているので、12V電源に接続できません。
Smile Decoder TesterのNEM651部分をパターンCUT3箇所、ストラップ3本
いれました。（スマイルコネクタと同じ様にしました）


スーパースリムデコーダは、モータ+両極性 デコーダになります。
販売に向けて調整中とのことですが、今後TwayDCCさん
のブログは要チェックです！

2018/05/02 (Wed) PICkit3互換機とMPLAB IPEを使用したOneCoinデコーダへのHEXファイルの書き込み

Web nuckyの「MPLAB X IDE」 を使用する方法（PICKit２,3）
のMPLAB X IDEを使った書き込み方法をみると、
「詳細については近日公開いたします。」になっていましたので、試してみました(^^

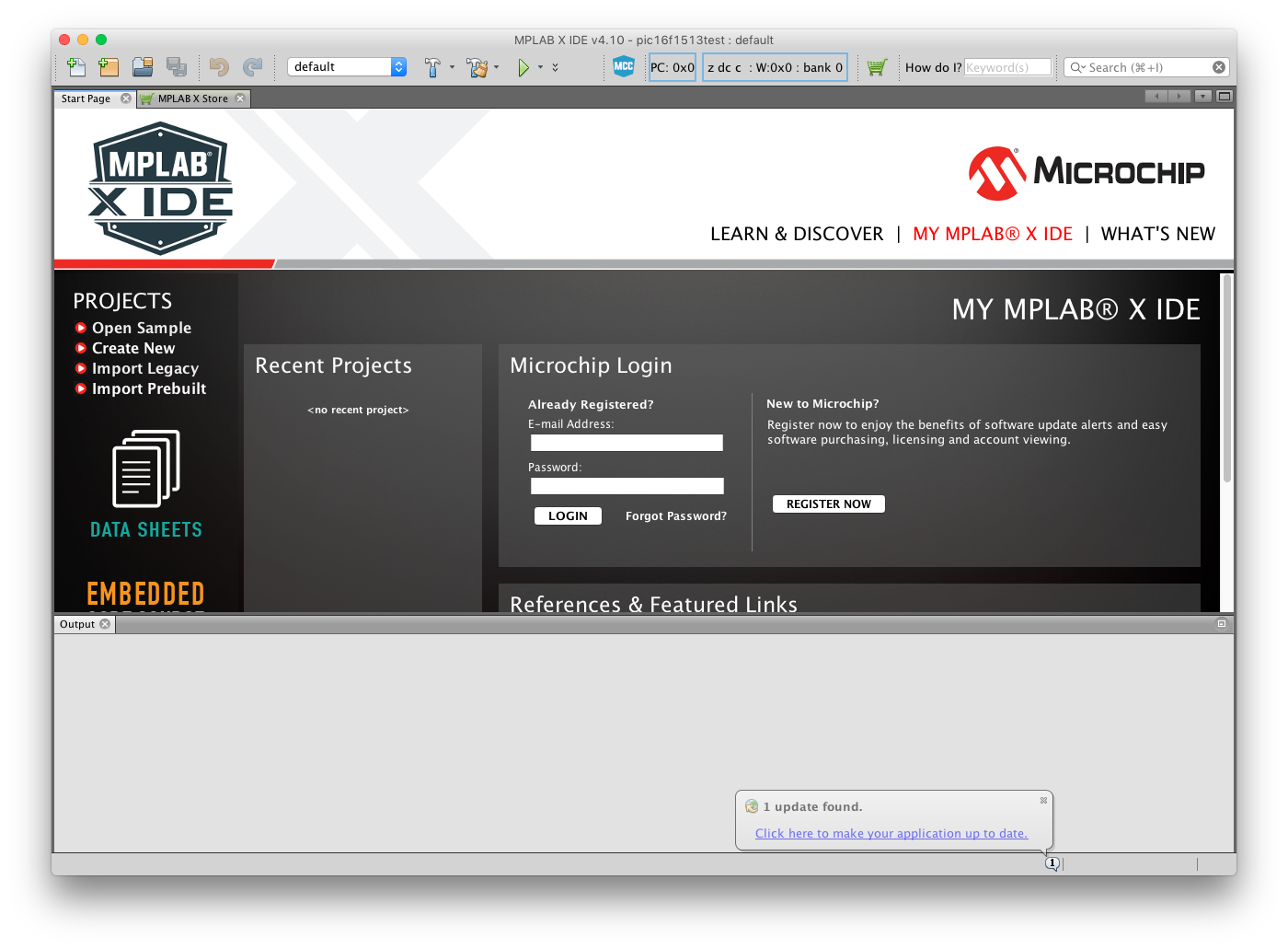

MPLAB X IDEは↓のアプリですが、HEXファイルだけ書き込むのであれば
ちょっと設定がめんどくさいことがわかりました。

そこで、MPLAB IPEの登場です。

今回は、PICkit3は互換機を使ったのでそれに纏わるトラブルがありました。
詳細はWebページにて！w


あ、フジガヤさんも同じ不具合がありましたか。

2018/05/02 (Wed) ワンコインデコーダ4.2SLIMを作る

ワンコインデコーダを作りました。

道具：シリコンマットw、ハンダコテ(太洋TQ-95)、共晶ハンダ、フラックスなど

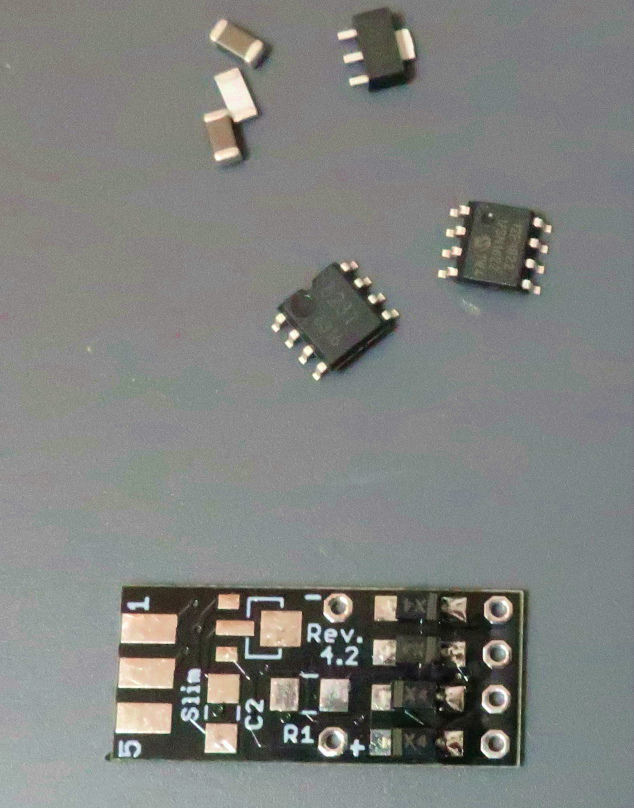

部品はシリコンマット上に全部出しておいて、まずはダイオード取り付け。
（ICを先に付けた方がやりやすい？）

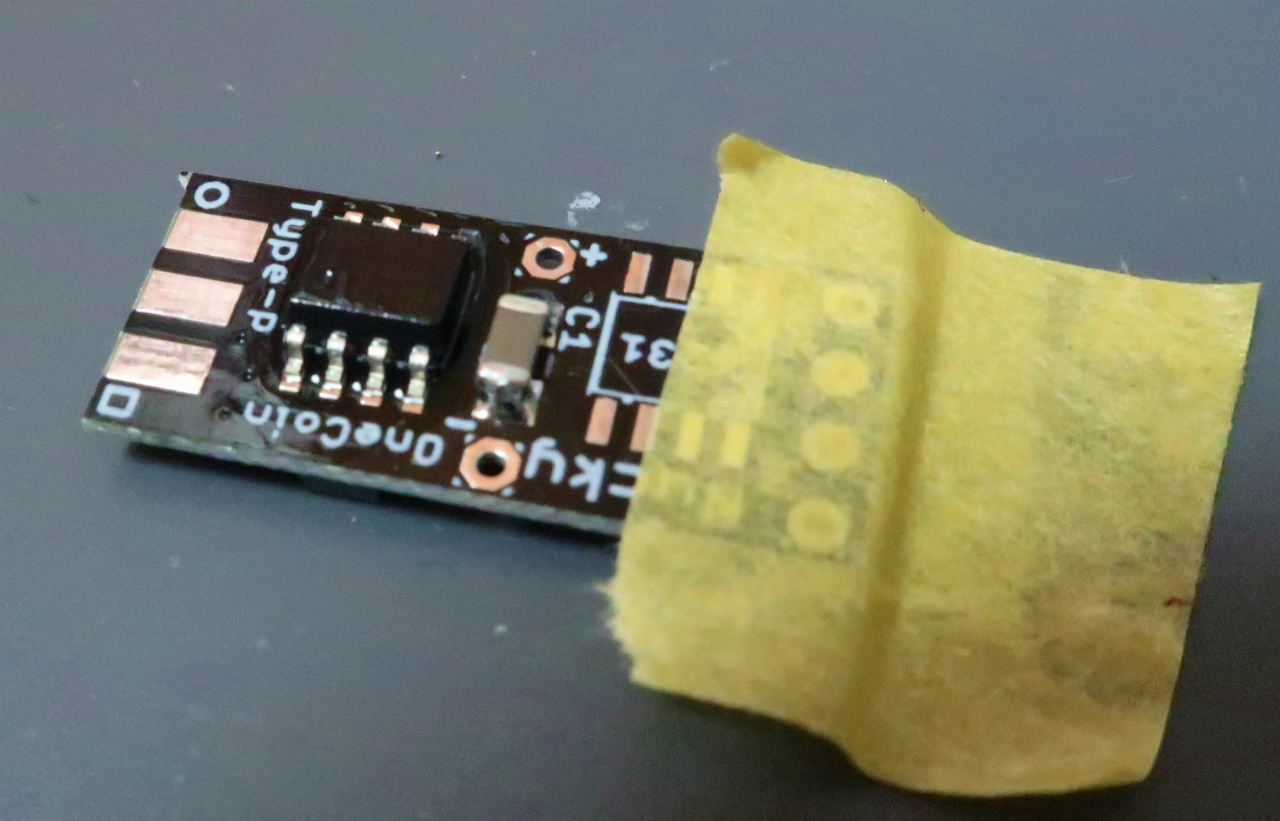

ICの取り付け、1pinだけハンダ付けします。


ICはフラックスを塗布してハンダ付けすると簡単です。


IPA使ってキレイキレイ。（繊維が出にくいキムワイプを使います）
※IPAよりフラックスリムーバーがおすすめ。


スマイルコネクタアダプタも作成


完成！


はい、モータ回りました！

2018/05/01 (Tue) KATOフィーダーコネクタマルチタップ

こんな感じに１０個くらい付いていればいいかな。

フィーダーコネクタの妄想は続く・・・
