Smile xxx Decoder シリーズを妄想していまして、
SOT-363タイプの
・モータドライバIC
・整流ダイオード
・デジタルトランジスタ
ツェナーダイオードを使った5V電源回路
の検証用のデコーダを考えています。
パターンが大体似ているので、3種類考えてみました。
1、Smile Bipolar Function Decoder
SBFD
両極性+2FX タイプのファンクッションデコーダ
2、Smile Motor Bipolar Decoder
SMBD
モータデコーダ+両極性 タイプのデコーダ
3、Smile Motro Decoder
SMD
モータデコーダ+2FXタイプのデコーダ
モータデコーダにはBEMF機能無しです。
大きさは、以下のような感じで、Smile Connectorが不要であれば、
板厚が0.6mmなので、ミシン目から切り離せます。
もう一個
Smile Motor Simple Decoder
OneCoinデコーダのイメージで簡単に作れるタイプ
モータデコーダ+2FX
というのをいろいろ考えていますが、これから山の修行が始まるので

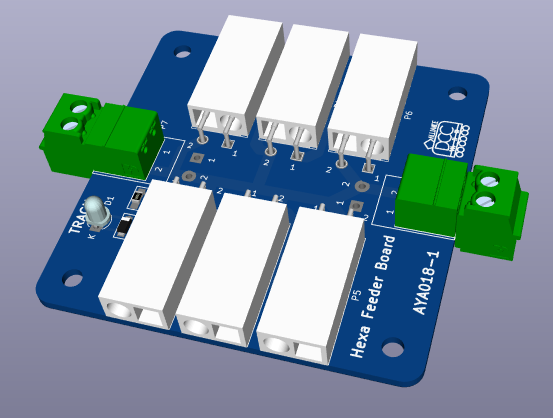

フィーダー基板も合わせて再開は7月からです(^^;
SOT-363タイプの
・モータドライバIC
・整流ダイオード
・デジタルトランジスタ
ツェナーダイオードを使った5V電源回路
の検証用のデコーダを考えています。
パターンが大体似ているので、3種類考えてみました。
1、Smile Bipolar Function Decoder
SBFD
両極性+2FX タイプのファンクッションデコーダ
2、Smile Motor Bipolar Decoder
SMBD
モータデコーダ+両極性 タイプのデコーダ
3、Smile Motro Decoder
SMD
モータデコーダ+2FXタイプのデコーダ
モータデコーダにはBEMF機能無しです。
大きさは、以下のような感じで、Smile Connectorが不要であれば、
板厚が0.6mmなので、ミシン目から切り離せます。
もう一個
Smile Motor Simple Decoder
OneCoinデコーダのイメージで簡単に作れるタイプ
モータデコーダ+2FX
というのをいろいろ考えていますが、これから山の修行が始まるので
フィーダー基板も合わせて再開は7月からです(^^;
DIGITRAXのDZ126デコーダで両極性化基板を使ってみたの続き
どういうルートでLEDが薄く光るのか考えてみました。
昨日の波形ですが、
黄色:DCC信号 水色:DECODER白線 桃色:DECODER黄線
水色がDCC信号の立ち上がりでヒゲ状のパルス波形が見えて、DCCがHIレベルになると共に
傾斜をかけて上昇、DCCがLOレベルになると下降していました。
勝手な想像が始まりますw
1、DCC信号がHIになると、デジタルトランジスタの抵抗を通りDECODER内の
容量成分に充電。(ダイオードが書き込んでありますが無い状態と見てください)
2、その際ベース電流が引っ張られるので、デジタルトランジスタがONして水色のルートで
電流が流れて、LEDが点灯
3、DCC信号がLOになるとデジタルトランジスタの寄生ダイオードを通って、デーコーダー内の
容量成分から緑のルートでエネルギー抜けてLEDが点灯
※定電流ダイオードに逆電圧が掛かると逆に電流が流れてしまいます。
デコーダー側の容量成分がよくわかりませんが、デコーダー側で使用している
トランジスタかFETの浮遊容量を抜けてDCC信号のパルス波形で勝手にONしているか
でしょうか。
黄線と白線で波形が異なるのも気になる所ですがまぁ、いいかな(^^;
というわけで、RAIL信号(DCC信号)を使うと、DUTY(ON/OFFの比率)が50%なので、
若干暗くなるのと、変な電流が流れるので、あまりオススメしません。
デコーダーの+12Vを使用すると変な電流が流れないし、ダイオードが省略できます。
どういうルートでLEDが薄く光るのか考えてみました。
昨日の波形ですが、
黄色:DCC信号 水色:DECODER白線 桃色:DECODER黄線
水色がDCC信号の立ち上がりでヒゲ状のパルス波形が見えて、DCCがHIレベルになると共に
傾斜をかけて上昇、DCCがLOレベルになると下降していました。
勝手な想像が始まりますw
1、DCC信号がHIになると、デジタルトランジスタの抵抗を通りDECODER内の
容量成分に充電。(ダイオードが書き込んでありますが無い状態と見てください)
2、その際ベース電流が引っ張られるので、デジタルトランジスタがONして水色のルートで
電流が流れて、LEDが点灯
3、DCC信号がLOになるとデジタルトランジスタの寄生ダイオードを通って、デーコーダー内の
容量成分から緑のルートでエネルギー抜けてLEDが点灯
※定電流ダイオードに逆電圧が掛かると逆に電流が流れてしまいます。
デコーダー側の容量成分がよくわかりませんが、デコーダー側で使用している
トランジスタかFETの浮遊容量を抜けてDCC信号のパルス波形で勝手にONしているか
でしょうか。
黄線と白線で波形が異なるのも気になる所ですがまぁ、いいかな(^^;
というわけで、RAIL信号(DCC信号)を使うと、DUTY(ON/OFFの比率)が50%なので、
若干暗くなるのと、変な電流が流れるので、あまりオススメしません。
デコーダーの+12Vを使用すると変な電流が流れないし、ダイオードが省略できます。
両極性化基板上のダイオードを入れないと、F0 OFF時にLEDが薄っすら光るという
事象もあったので確認してみました。
■結果
DZ126に両極性化基板を使って+12VをRAILから取得する場合はダイオード必要
DZ126に両極性化基板を使って+12VをDZ126から取得する場合はダイオード不要
SmileFunctionDecoderに両極性化基板を使って+12VをRAILから取得する場合はダイオード不要
SmileFunctionDecoderに両極性化基板を使って+12VをSmileFunctionDecoderから取得する場合はダイオード不要
※DC12VはDZ126から取らないで、RAIL+から取ります。
あー確かに、F0 OFFで薄っすら点灯します。
等価回路
オシロスコープを繋げて、CH1 DCC、CH2 デコーダ白線、CH3 デコーダ黄線につなぎました。
F0 OFF時の波形をDZ126とSmileFunctionDecoderで比較してみました。
左がダイオード無し、右がダイオード有り
OFFなので、デコーダの白、黄線には、DCC信号と同じ波形が見えるはずです。
ですが、DZ126のトランジスタになんか容量成分(コンデンサ)があって、
薄くLEDを点灯させているようですね。
SmileFunctionDecoderはDCC信号と同じ波形が見えます。(誤点灯無し)
F0をONにした時。
プローピング
DZ126のCOMはココ
その2に続きます。
事象もあったので確認してみました。
■結果
DZ126に両極性化基板を使って+12VをRAILから取得する場合はダイオード必要
DZ126に両極性化基板を使って+12VをDZ126から取得する場合はダイオード不要
SmileFunctionDecoderに両極性化基板を使って+12VをRAILから取得する場合はダイオード不要
SmileFunctionDecoderに両極性化基板を使って+12VをSmileFunctionDecoderから取得する場合はダイオード不要
※DC12VはDZ126から取らないで、RAIL+から取ります。
あー確かに、F0 OFFで薄っすら点灯します。
等価回路
オシロスコープを繋げて、CH1 DCC、CH2 デコーダ白線、CH3 デコーダ黄線につなぎました。
F0 OFF時の波形をDZ126とSmileFunctionDecoderで比較してみました。
左がダイオード無し、右がダイオード有り
OFFなので、デコーダの白、黄線には、DCC信号と同じ波形が見えるはずです。
ですが、DZ126のトランジスタになんか容量成分(コンデンサ)があって、
薄くLEDを点灯させているようですね。
SmileFunctionDecoderはDCC信号と同じ波形が見えます。(誤点灯無し)
F0をONにした時。
プローピング
DZ126のCOMはココ
その2に続きます。
