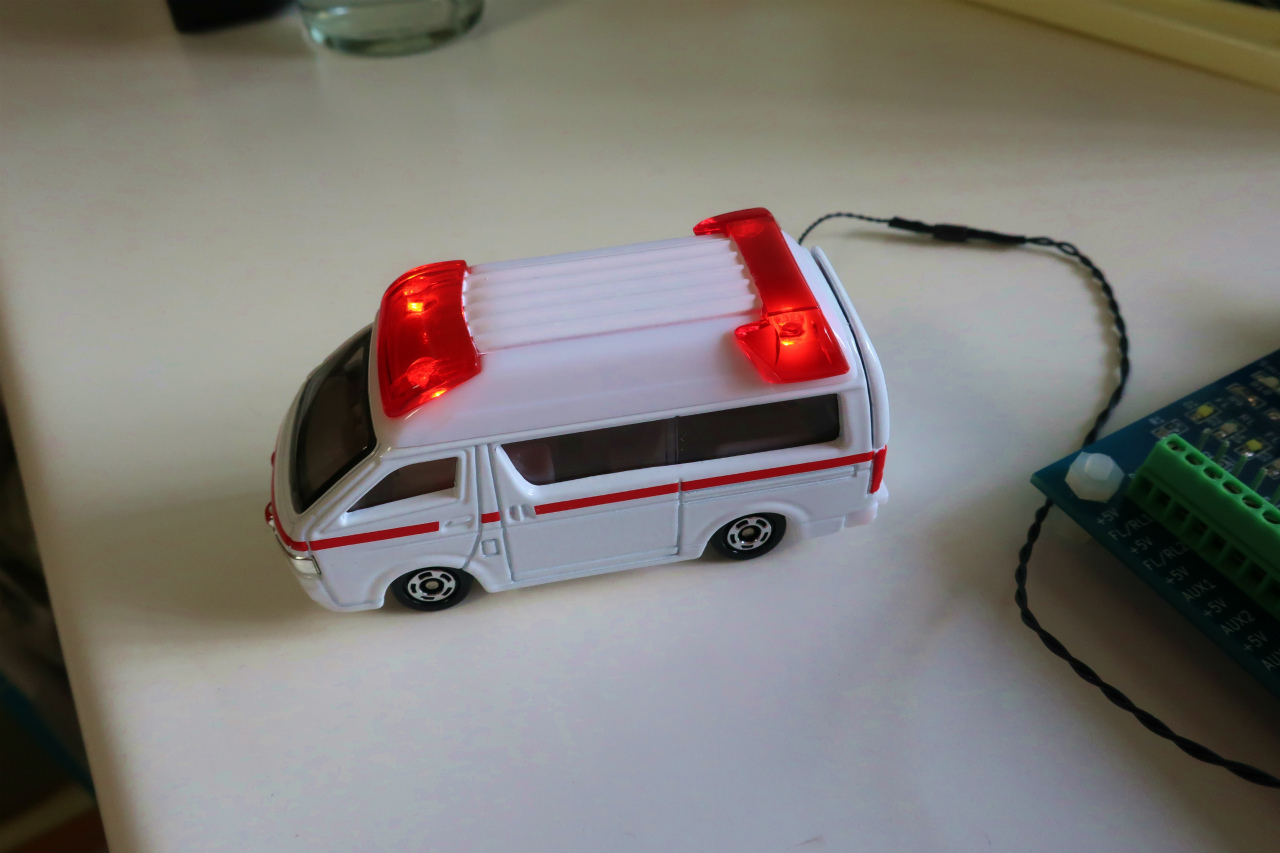

2018/07/30 (Mon) トミカの救急車にパトライト （LED警光灯）をつけてみた。

すごい前に、途中まで作っていたのを完成させました。

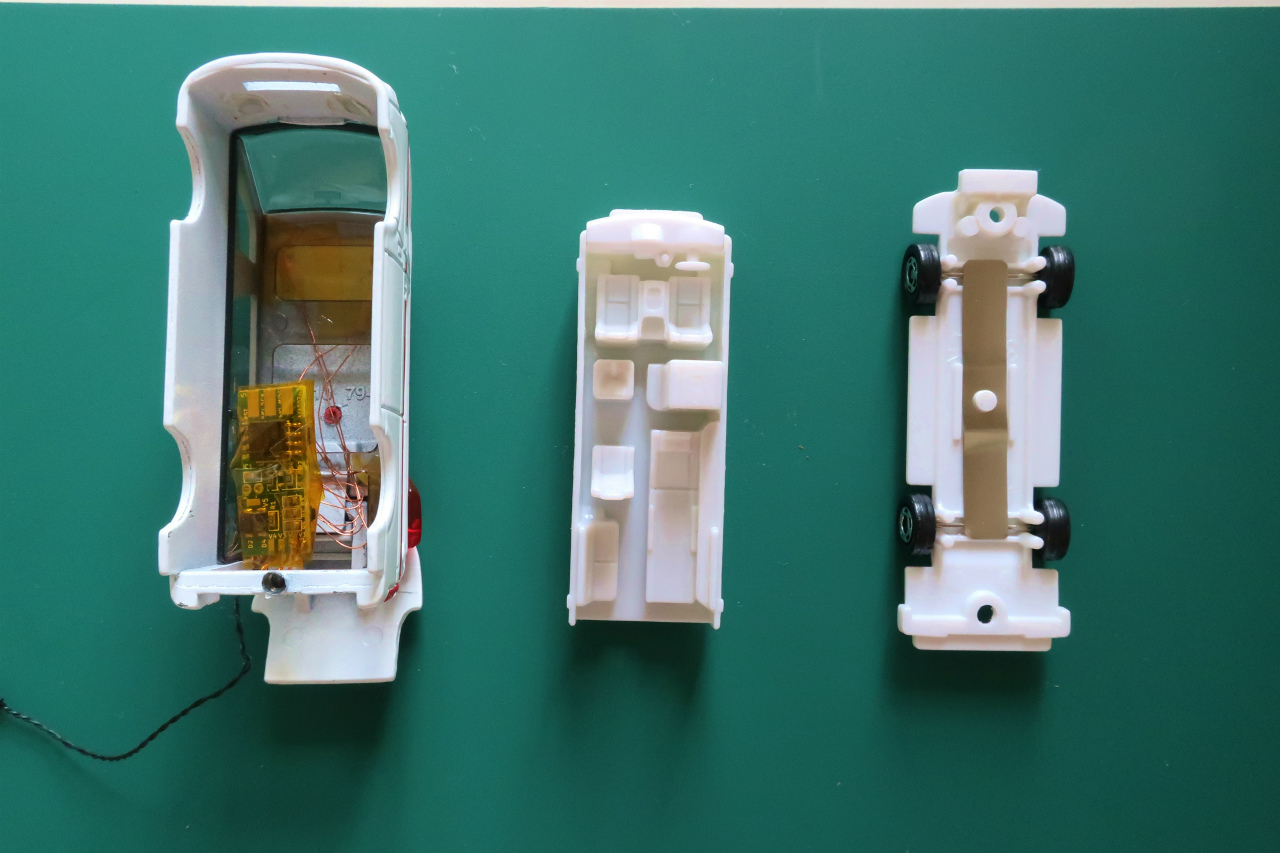

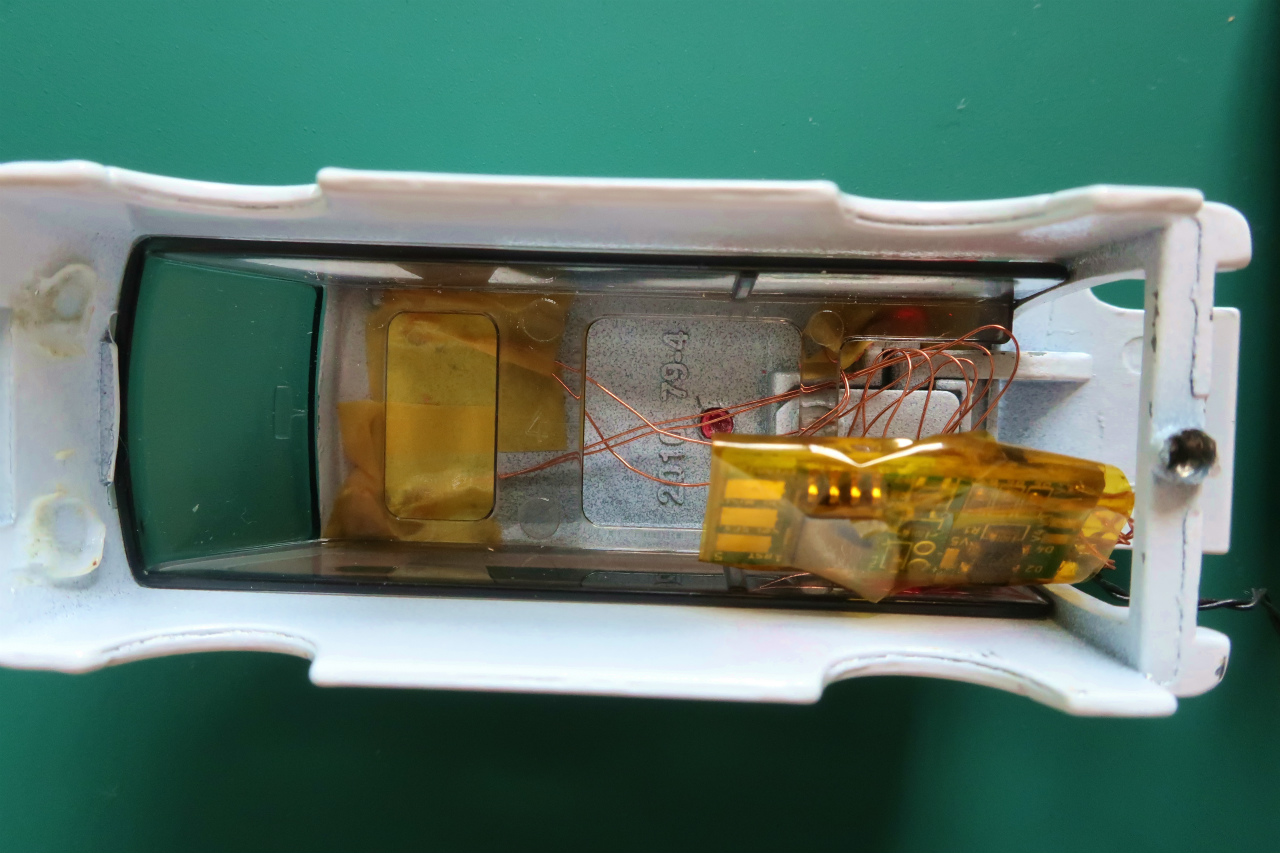

トミカの救急車をバラして表面実装LED４個とSmile Function Decoderを
実装しました。

Smile Function Decoderはカプトンテープを使ってしっかり絶縁します。
※トミカは簡単に分解できません。
　カシメをドリルを使って削り取ったり、プラが熱溶着されているので、
　削り取ったりして分解しました。

表面実装タイプのLEDを使って内部配線はUEW線を使いました。

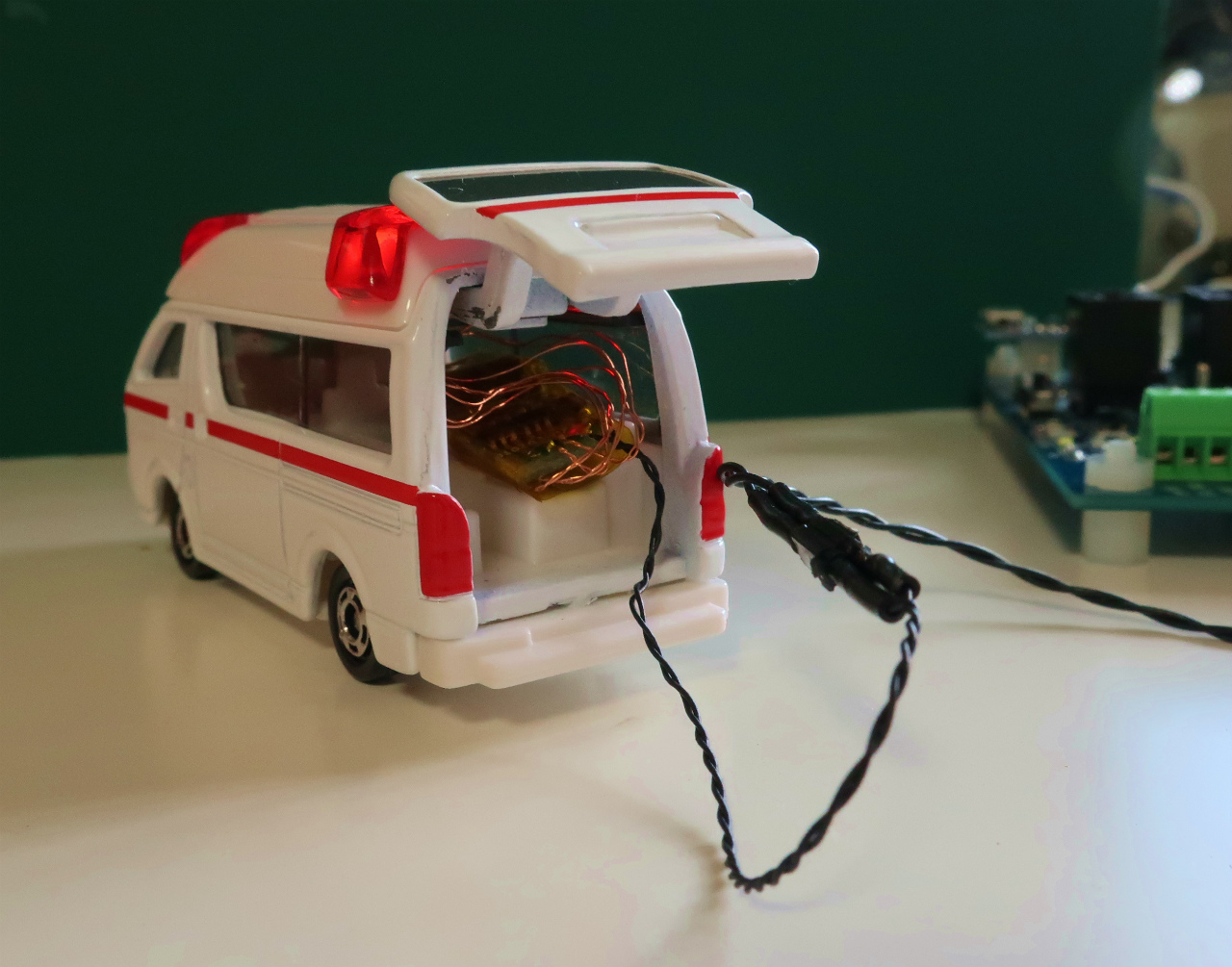

ハッチバックを開けるとこんな感じ。
DCC線はタイガー無線のHKV 0.07/5を使用。

途中外せるように、1.25mmのピンヘッダとソケットを使用しました。





動画
F0ボタンでトリプルフラッシュ、 F1ボタンでランダムフォーです

2018/07/28 (Sat) Smile Function Decoder使って３区画蛍光灯制御してみた

なんか、以前誰かに言われた気がして、この前の運転会で見せてもらったので、
自分なりに作ってみました。

まずは工作

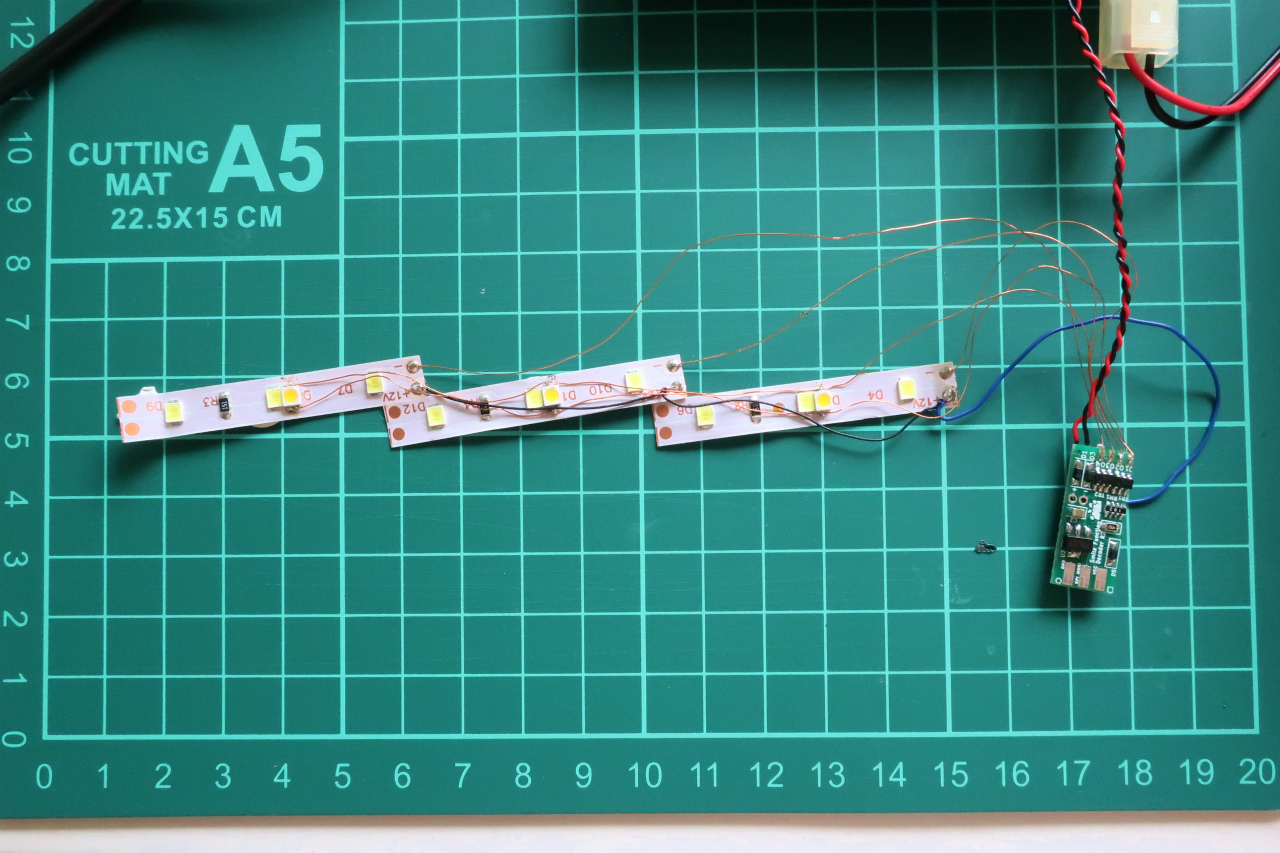

テープLEDを３辺用意して、中央に予備灯を瞬間接着剤で固定して、
配線します。

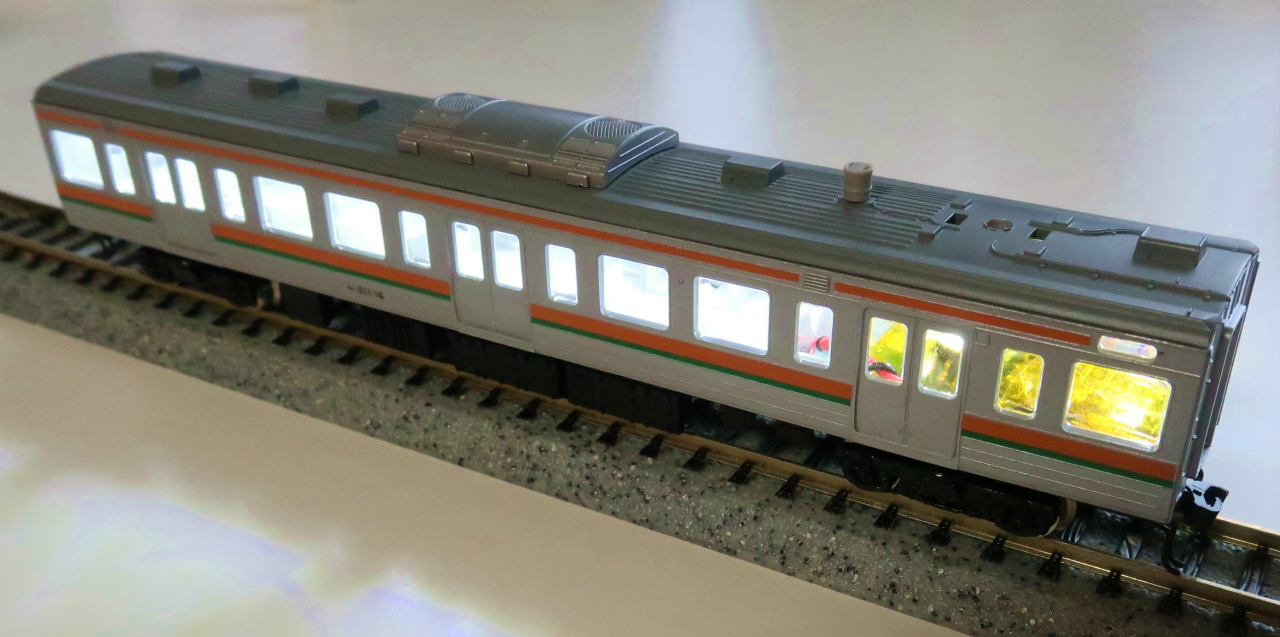

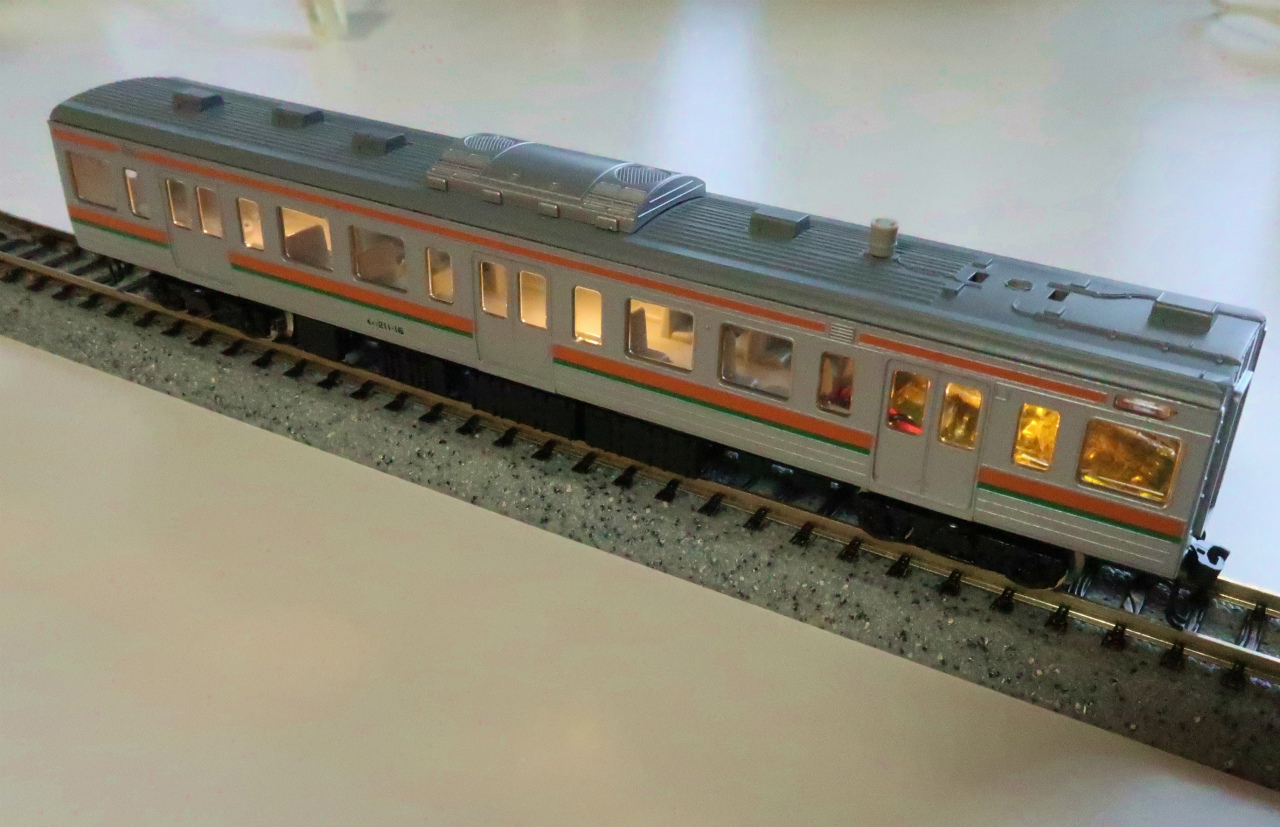

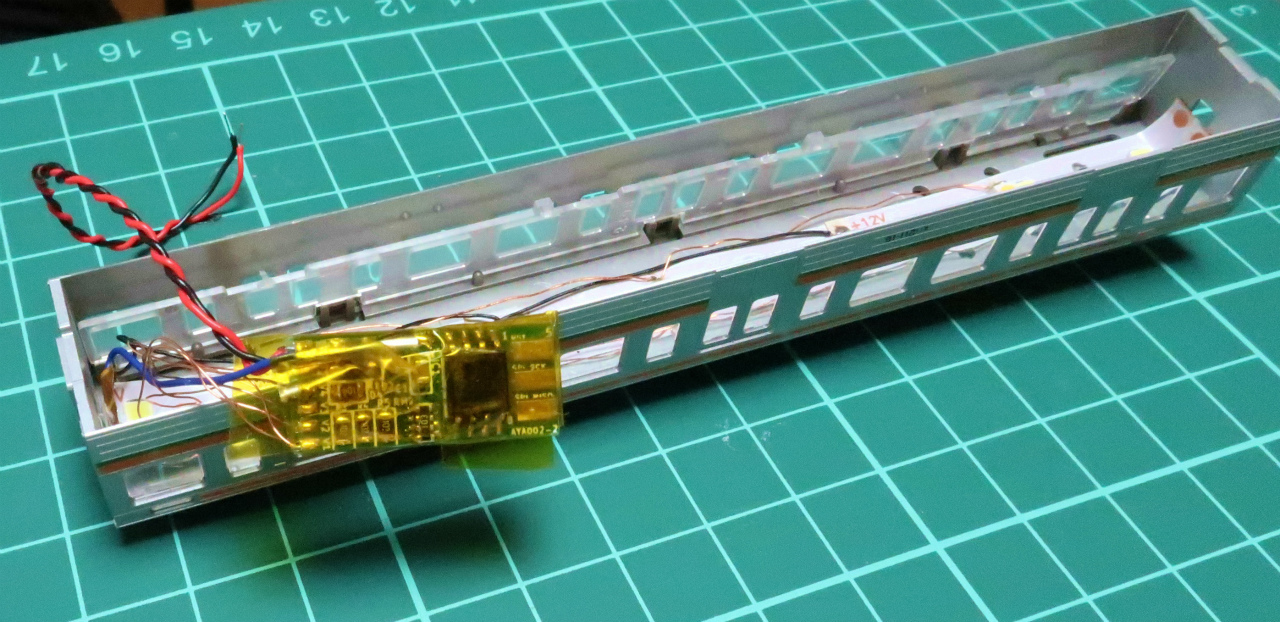

車両に組み込み


デコーダーはカプトンテープでしっかり絶縁します。

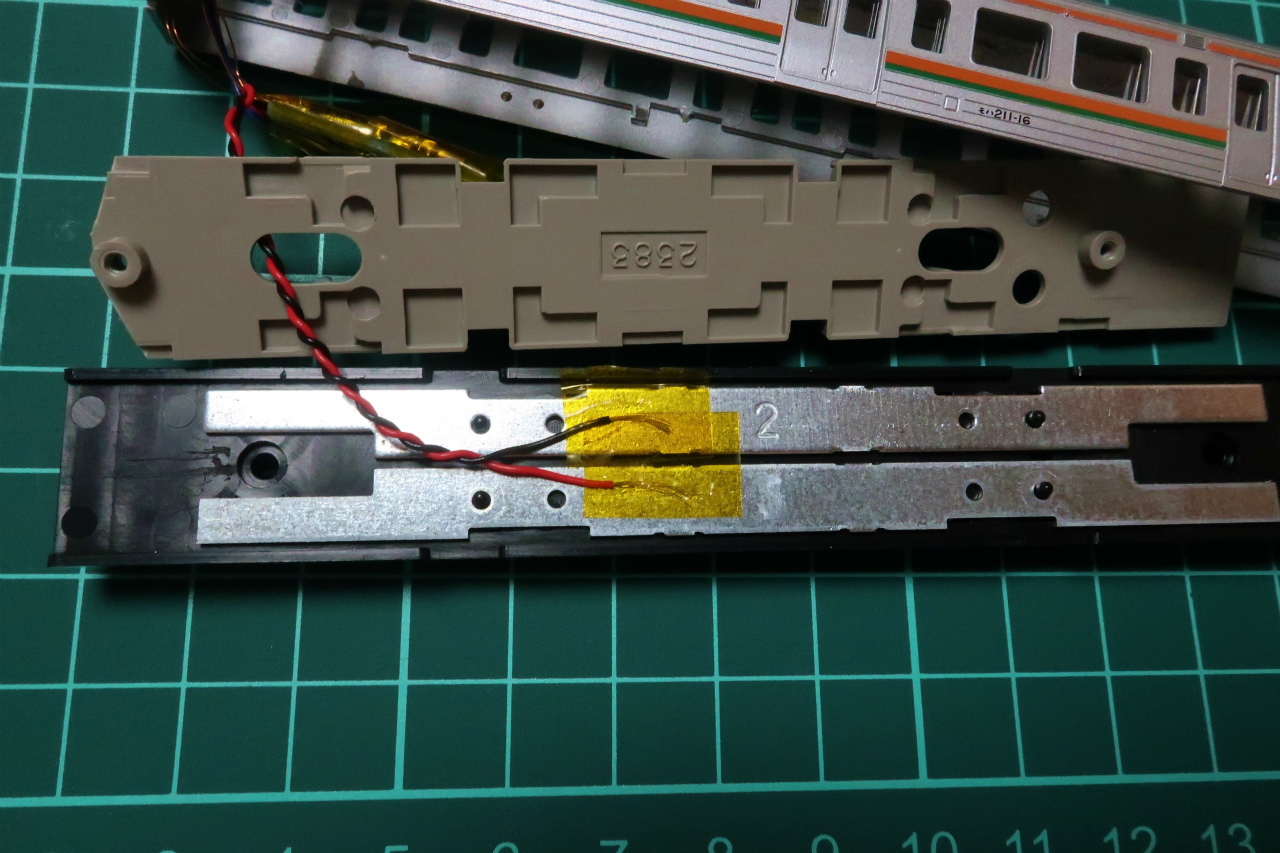

集電部はこんな感じにざっくり。
電線の被覆をむいてカプトンテープで固定しただけ。


F5を一回押すと、予備灯点灯。


もう一回押すと蛍光灯が点灯します。


点灯する順番もランダムにしています。

2018/07/22 (Sun) 模型車両への配線、ＤＣＣデコーダを取り付ける加工等で使用する電線についてまとめた

ブログに書いていた、電線についてｗｅｂページの方にまとめておきました。



■以前書いた関連ブログ
模型用の電線、DCC用の電線
DCC用線材の調査

2018/07/20 (Fri) DF11r5修理

永末システムさんのDF11r5(2FX 両極性FX専用デコーダ）の修理です。

お手紙によりますと車両につないだ際に、うっかり短絡させてしまったそうです。

サンプル１）整流ダイオードとトランジスタが膨れて壊れています。
交換して修理完了です。


サンプル２）整流ダイオードが膨れて壊れています。
交換して修理完了です。


デコーダーテスターで動作確認してOKです。
※配線の色が間違っていますが、モーターデコーダだったかな？と勘違いして橙灰線を
接続していました。（本当は黄白線です）


故障デコーダ受付中です！
問い合わせはココからどうぞ！

2018/07/17 (Tue) SMT部品取り外し治具

とりあえず、真鍮丸線でSOP8pinタイプの治具を作りました。
錫メッキ線より強度があり、ハンダのノリも良いのでバッチリです。

QFPやSOPタイプの簡単交換、取り外し
