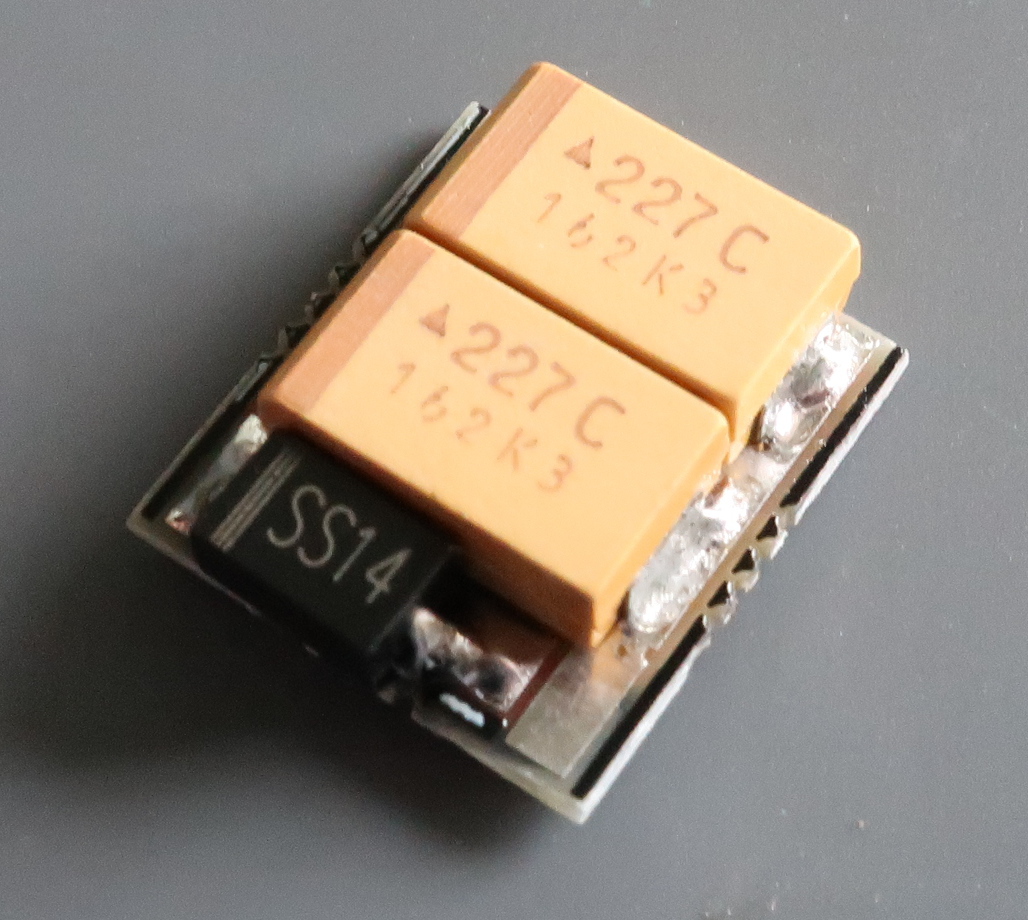

2018/08/11 (Sat) トマランタンタルコンデンサ

トマランタンタルコンデンサ版の基板を配布します。
蜂の黄・黒を連想させるこの危険な色合いw
DCC館からはタンタルコンデンサの配布できませんので、ご自身にて調達を
お願いいたします。
一般的にタンタルコンデンサを使用する時は使用する電圧の２倍のマージンを
とってください。

あやの配布
トマランの紹介
ブログ：トマラン

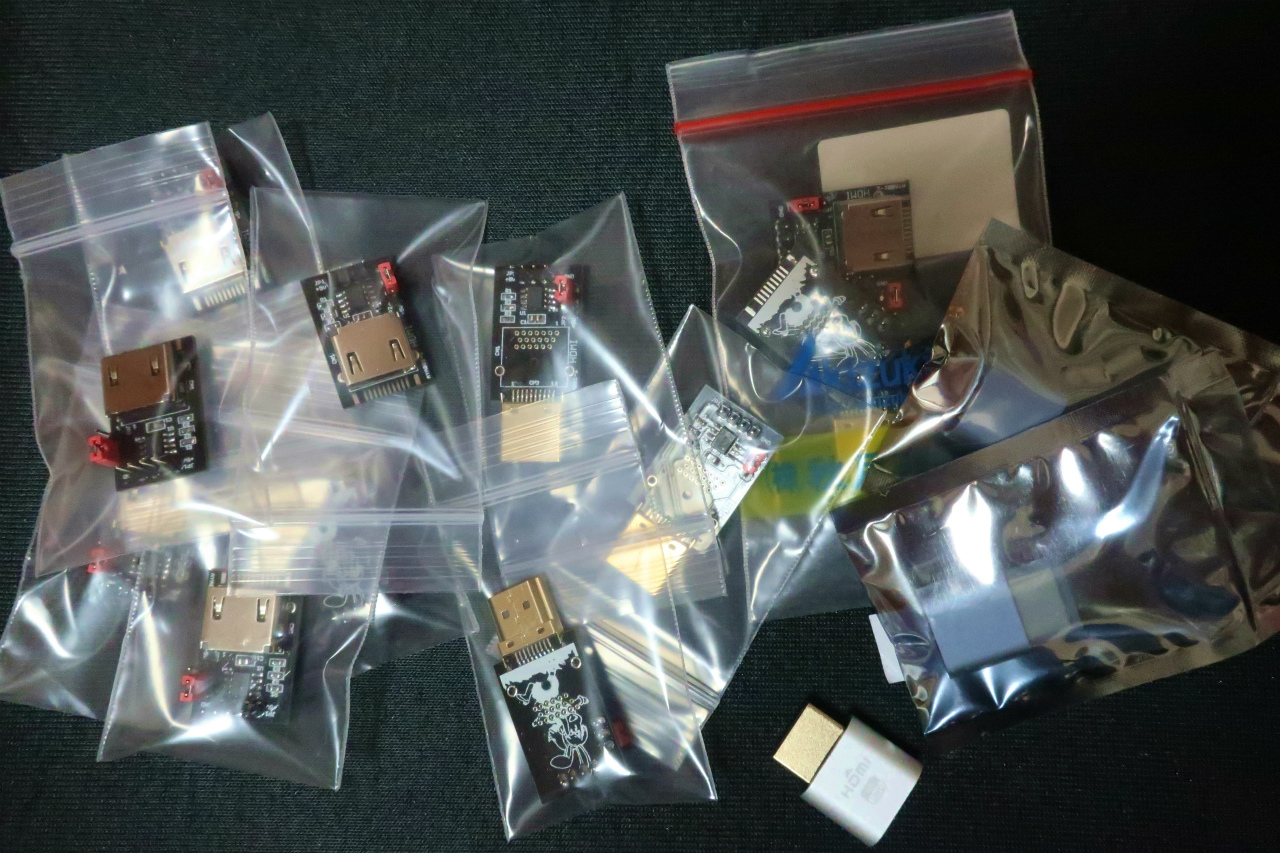

2018/08/10 (Fri) HDMI ダミーアダプタ

在庫が切れていましたHDMIダミーアダプタを作りました。


プラグタイプと、ソケットタイプと、あとHDMI EEPROMの書き換えはできませんが、
4Kアダプタを登録しました。

マイニングPC用の仮想ディスプレイ、HDMIオーディオ分離してハイレゾ音声？が
楽しめるらしいです（でもHDMI EEPROMの書き換えが必要らしい）

FCカートからどうぞ！
2016/03/27 HDMI Dummyアダプタ EDID 実験ボードについて
2016/02/03 HDMIダミーコネクタを作ってみた
ブログのHDMIに関する書き込み

2018/08/08 (Wed) Smile Decoder Tester Board

やっと重い腰を上げてw
Smile Decoder Tester Boardの基板を発注しました。
余計な回路？削除。
21MTCとPluX22に対応したつもり。無保証(^^;
LEDの電流制限抵抗が無し、5V用、12V用に切り替えで対応。

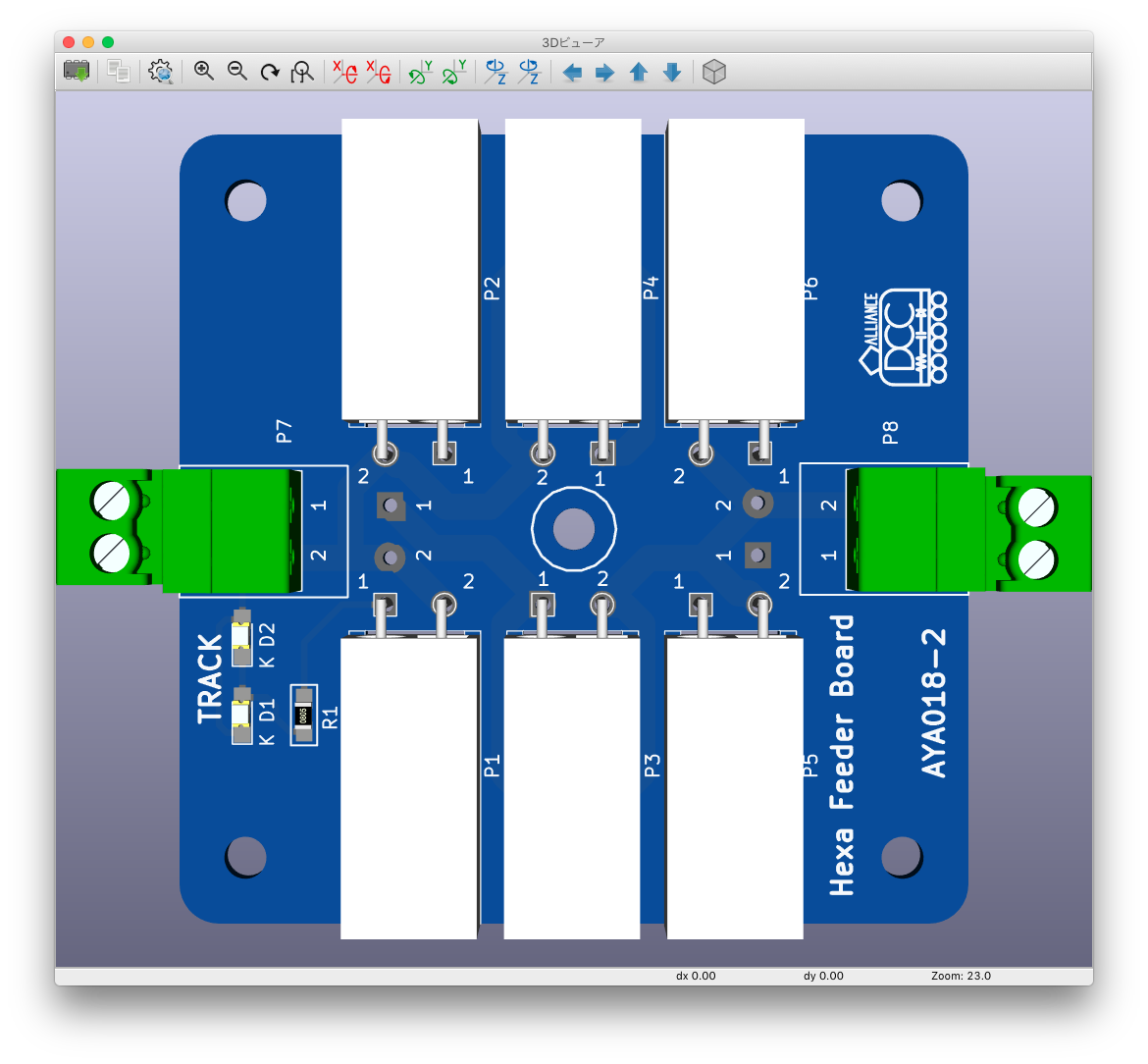

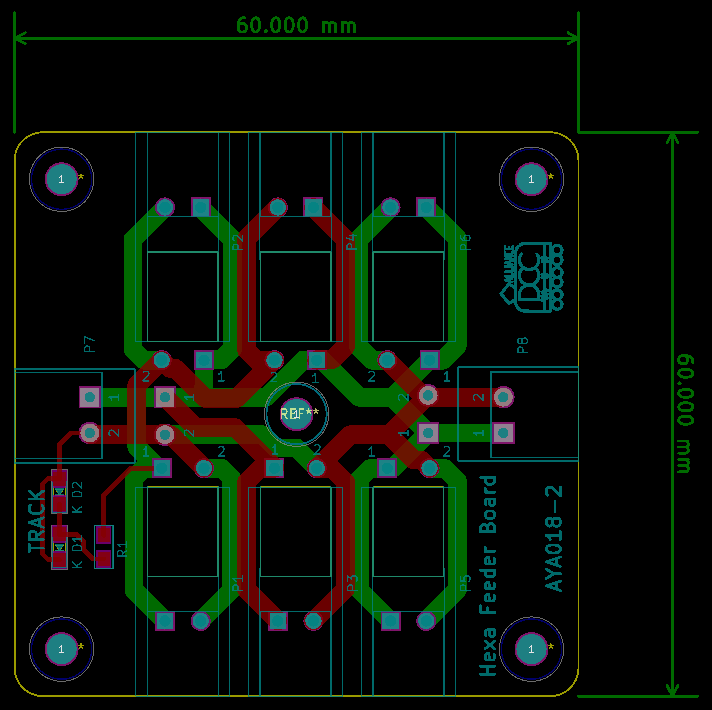

2018/08/04 (Sat) Hexa Feeder Board 配布

Hexa Feeder Board のアクリルパネルがはけてしまったので、
基板は数枚在庫がありますが、２版をつくっちゃおうかなと。

変化点
・DIPのLEDをやめて、0805タイプのLEDに変更。
・LEDは２個実装できて、アナログ運転時に極性の判断ができる。
・基板中央にφ3mmの切穴を開けましたので、レイアウト固定用に。

高級版はどうしましょうか・・・
・各コネクタにスイッチを設ける
・大電流対応にパターン幅を２倍にする

2018/07/31 (Tue) 次期 Smile Decoder Tester

ちょっとだけ、Smile Decoder Testerの配置に向かった。
21MTCのフットプリントを作って、とりあえず端っこに配置。
スマイルライタの機能は切り捨てました。
