2018/03/28 (Wed) DSair 試作2号機 組み立てマニュアル for スーパー人柱様

Dsair 試作２号機を組み立ててみました。

背の低い部品から取り付けていきます。

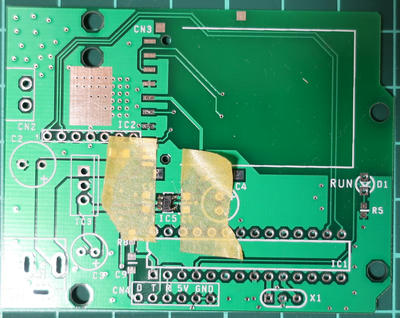

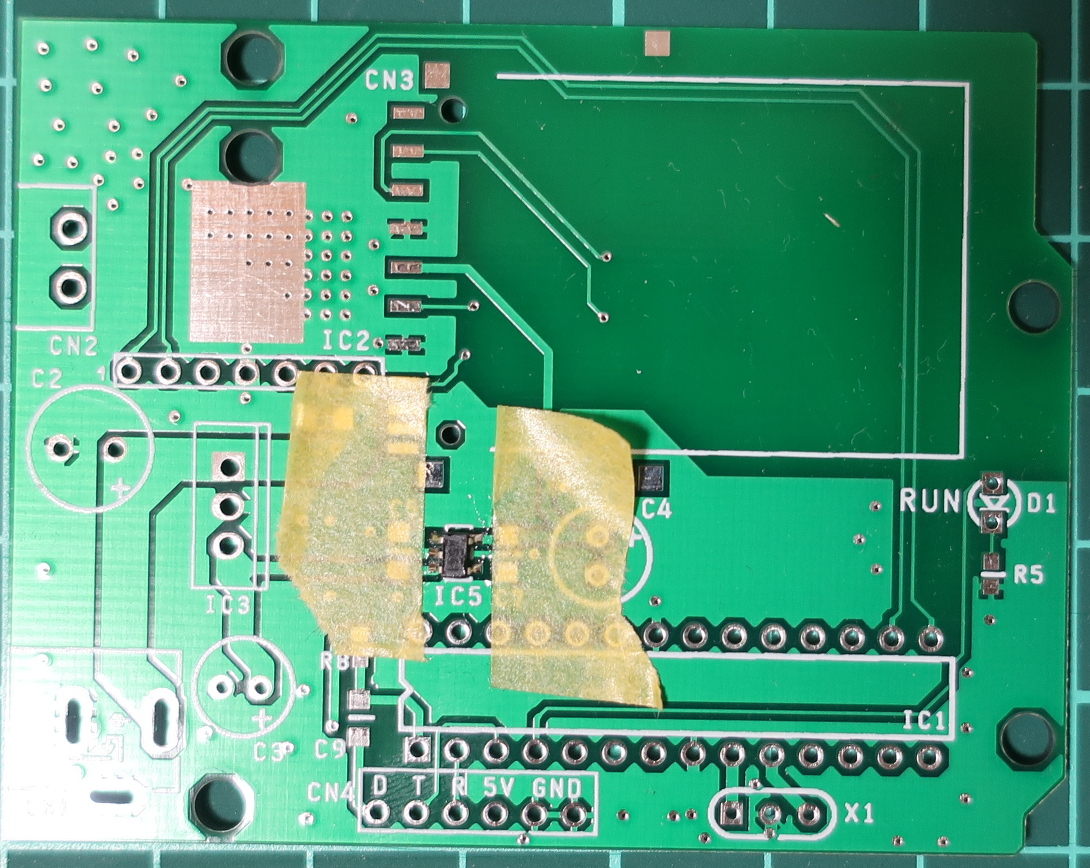

IC5 NJM12888 は、周りのPADにハンダが付かないようにマスキングして実装しました。

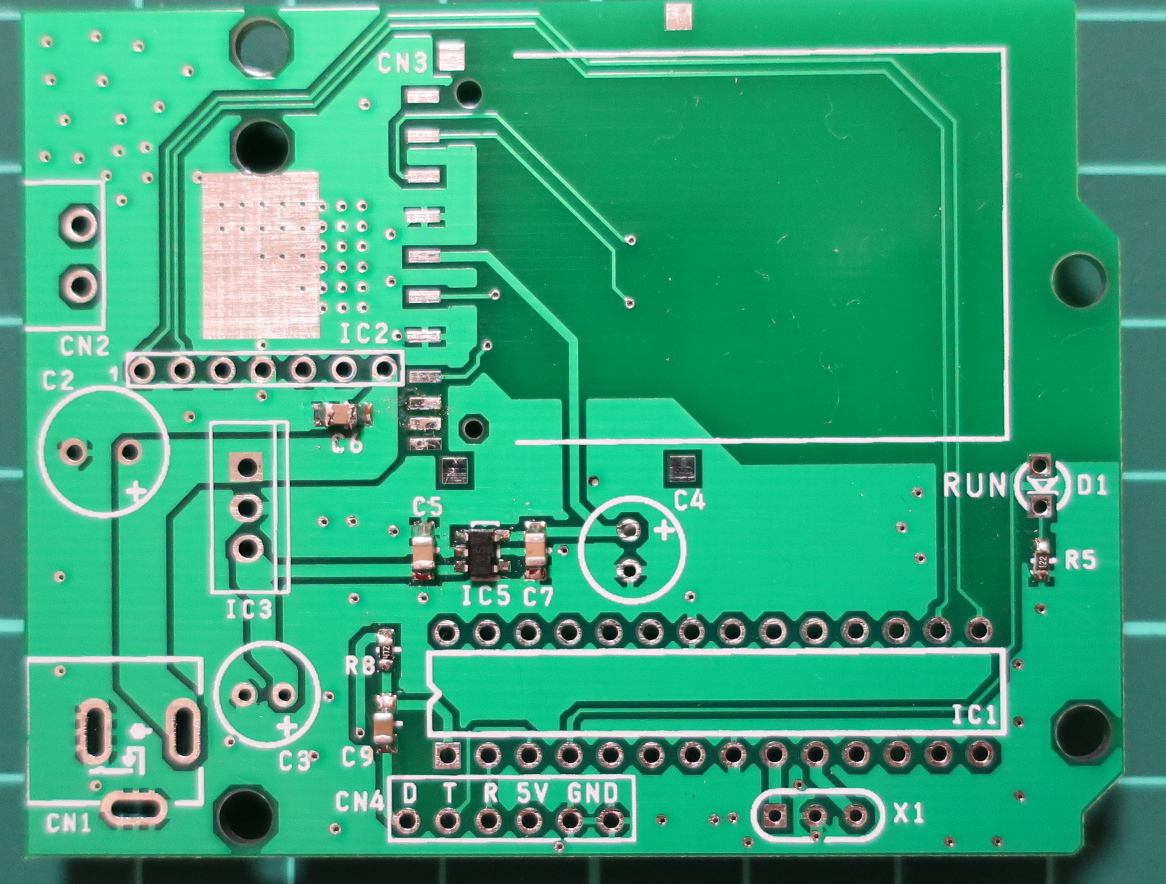

コンデンサ、抵抗を実装して・・・

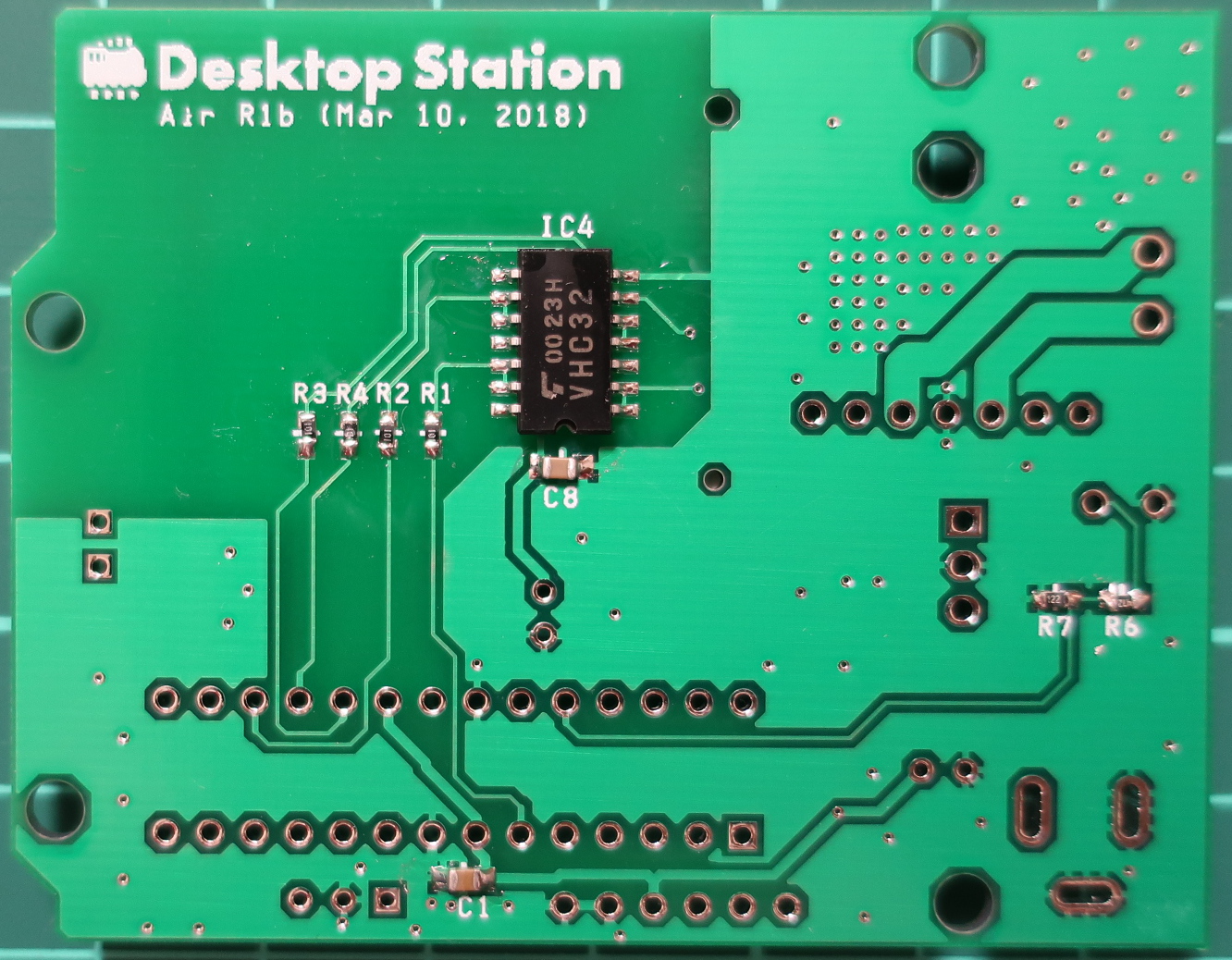

VHC32を実装して・・・

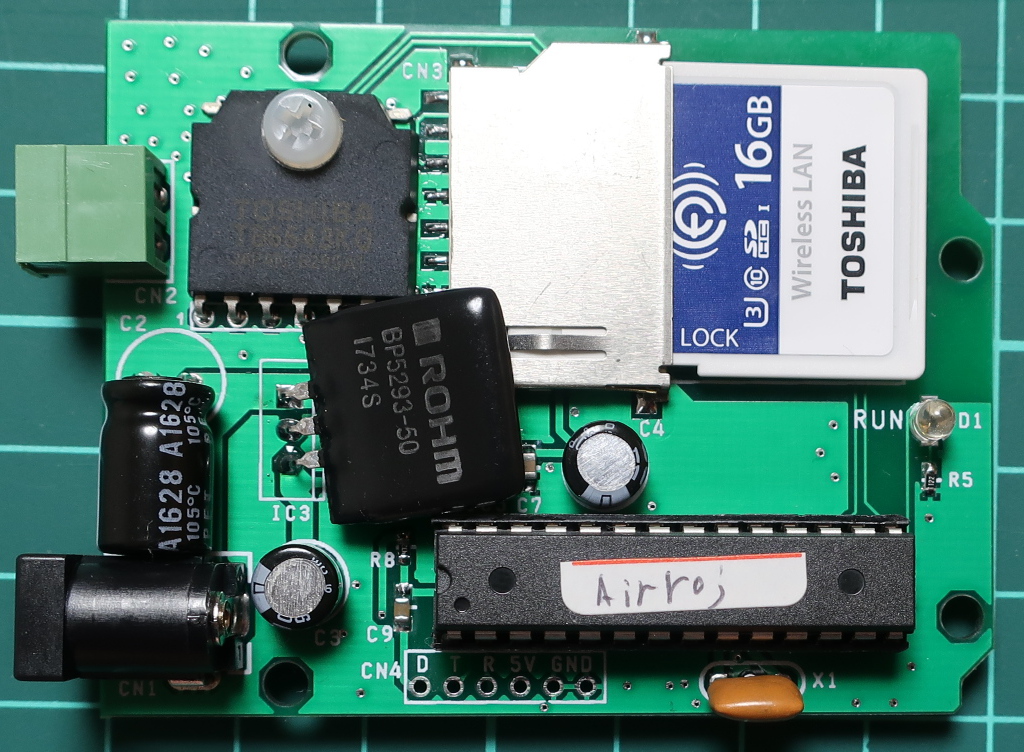

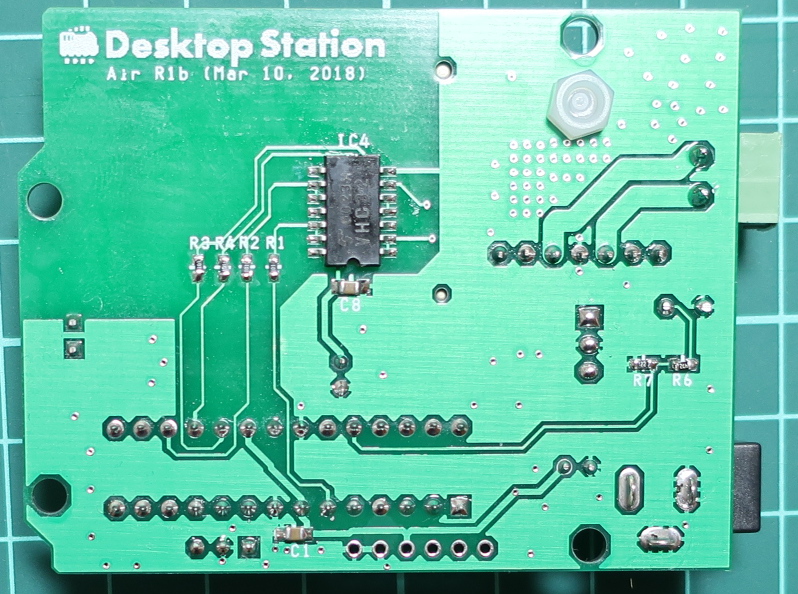

色々飛ばして完成！

フラックスはIPA＋キムワイプで除去しました。

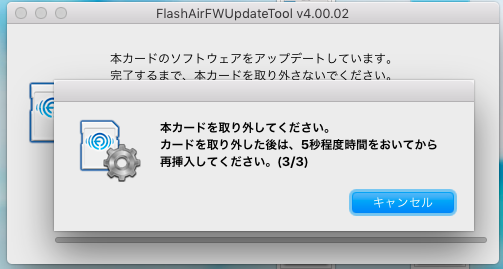

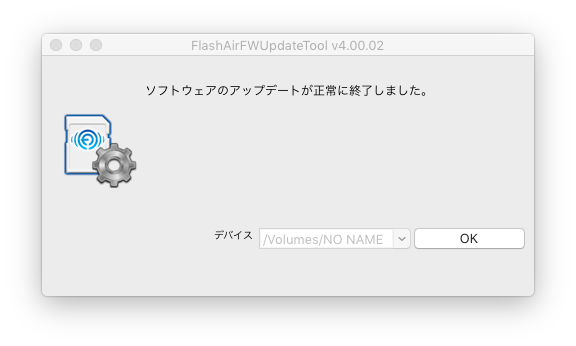

Flash Airのバージョンが4.00.00.1でしたので、最新版の4.00.00.2にアップデートします。

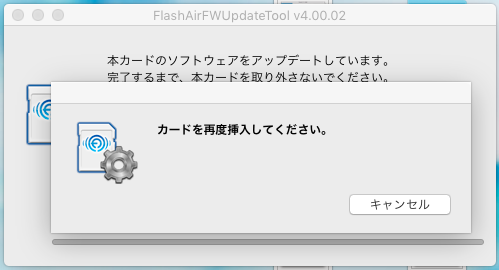

５秒程度時間云々と書かれていますが、カードの抜き差しで次のアクションのメッセージに
変わるまで、ちょっと待ちますw
カードを抜くときは、ゴミ箱に放り込んで抜き差ししてください。

FlashAirにDSairのスクリプトをコピーします。

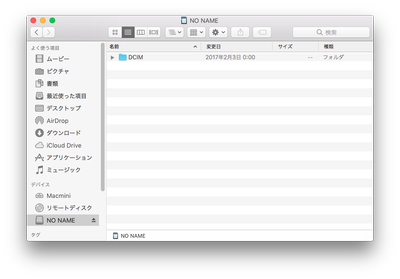

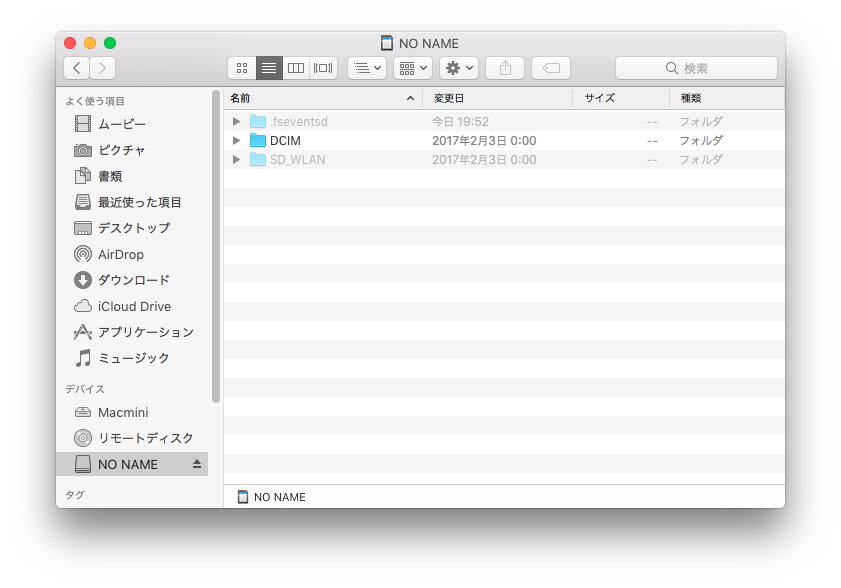

macosで開くと、こんな感じですが、不可視ファイルにアクセするときは、
shift + command + . を押すと不可視ファイルが見えるようになります。

不可視ファイルが見えました。

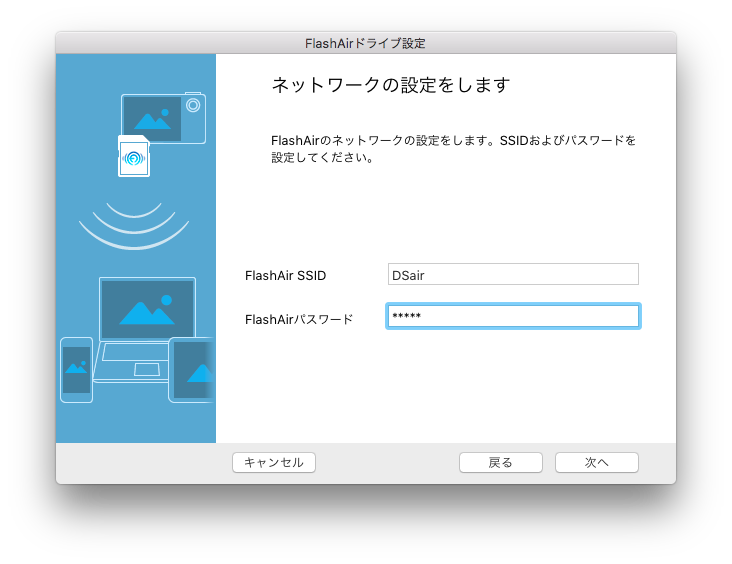

その前にツールでSSIDを好きな名前に変えておきましょう。
とりあえず、DSairに変更しました。

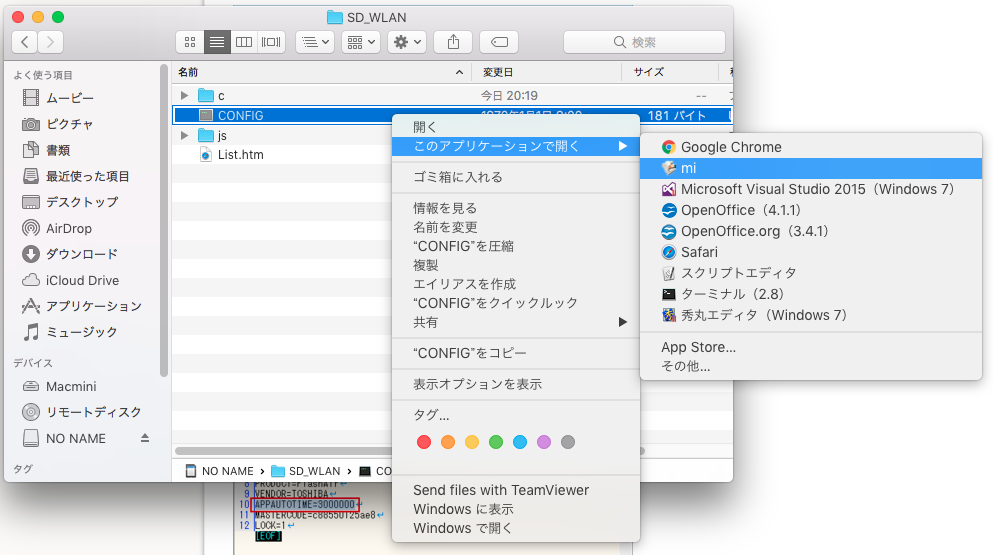

CONFIGの設定を変えます。テキストエディタはmiがインストールしてありますので、
こんな感じに呼び出します。

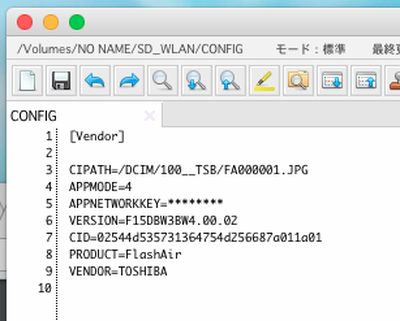

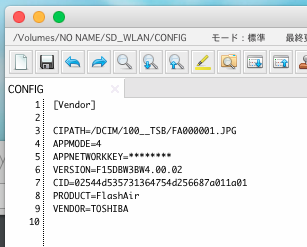

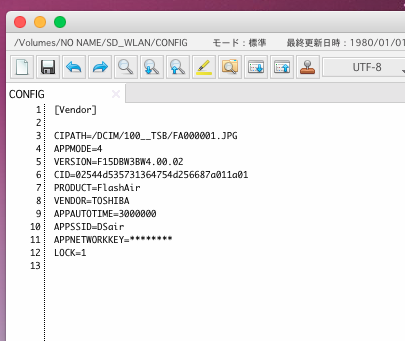

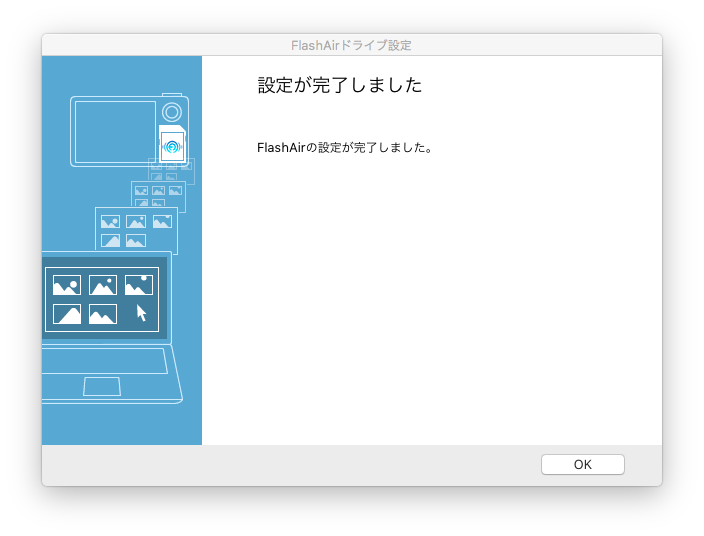

Flashドライブ設定を実行しないとこんな感じのCONFIGになっています。

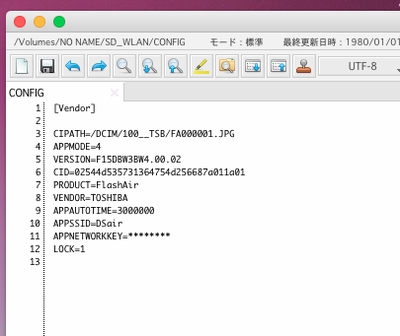

APPAUTOTIMを追加して保存します。

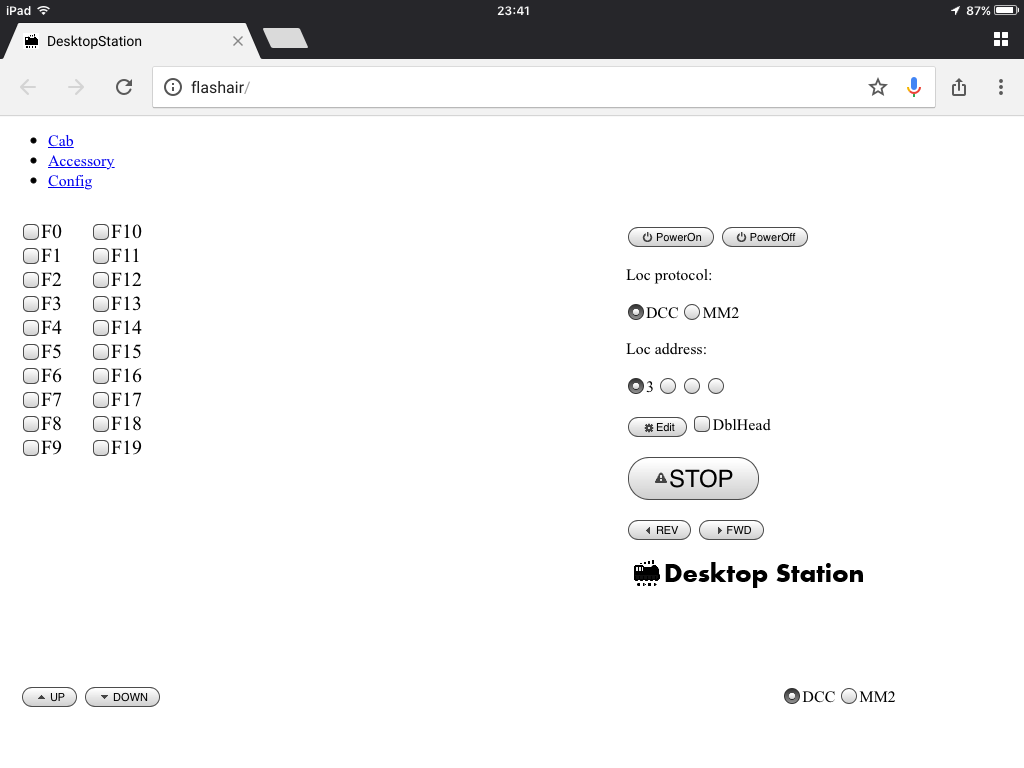

DSair基板に、FlashAirを実装して、ipadから http://flashair/ にアクセスします。
あれ？！
速度計が見えません・・・

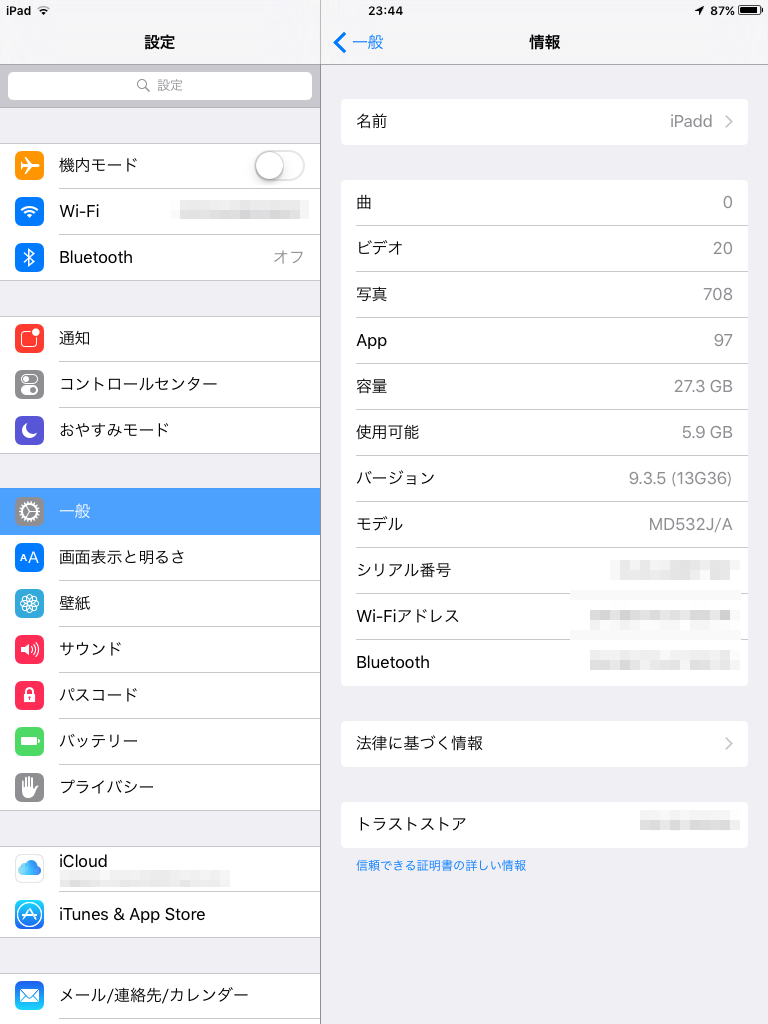

私が持っているipad miniって ver 9.3.5 って古いタイプなので、対応していない？！


3/28追記
旧ipad対応の旧jQuery版があったんですね。
