タイトル長w
先頭車両のライト基板を無改造で片極性デコーダーにつなげちゃおうという
例の基板が出来上がりました。
前回までの記事はこちら

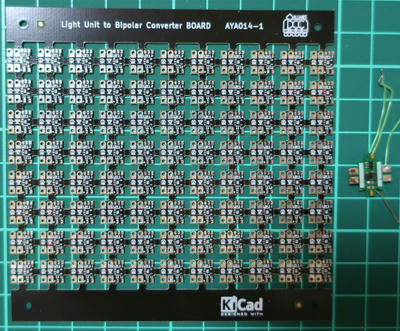

できた基板はこんな感じです。大きさの参考としてFL12を載せました。

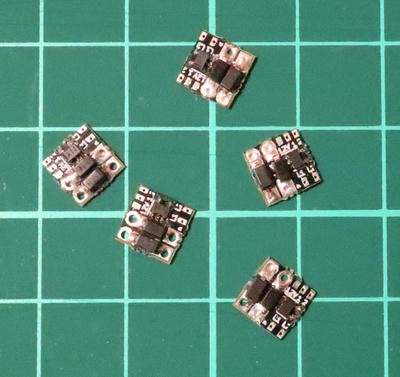

試しに５枚実装。
ROHMのUMA1NTRの実装がつらい；

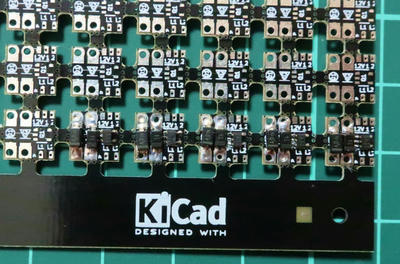

定電流ダイオードとショットキバリアダイオードはちょっと奮発して
表面実装タイプを買ってきました。
ライナーから切り離して、ちょっとバリをヤスって完成です。
久しぶりにサージカルルーペを使いましたw
デコーダーテスターの端っこはヘッドライトとテールライトを想定した
両極型なので、NGDCCさんの DF19x4ss に両極性変換基板を接続して

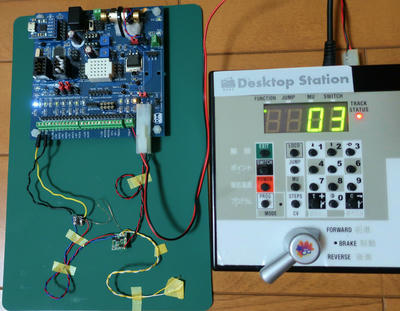

Forwardでヘッドライト点灯

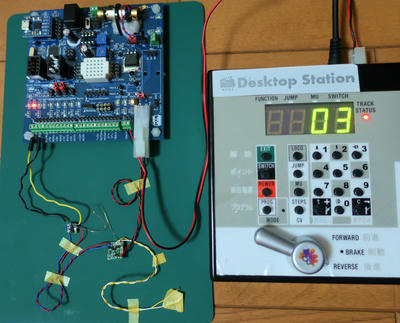

Recerseでテールライト点灯
というわけで、上手く動きました！
車両をDCC化する際にどうしてもライトユニットの改造が必要でしたが、
この基板を使うと無改造で片極性デコーダーを接続できます。

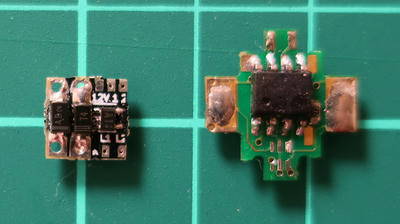

●FL12との比較。両極性化基板は7mm x 7mm と非常に小型です。
一方(^^;
両極性化基板の作りにくい事w
PADが小さくて配線しづらい
自分も作りたくないから(^^; キットとして配布しようかな。
先頭車両のライト基板を無改造で片極性デコーダーにつなげちゃおうという
例の基板が出来上がりました。
前回までの記事はこちら
できた基板はこんな感じです。大きさの参考としてFL12を載せました。
試しに５枚実装。
ROHMのUMA1NTRの実装がつらい；
定電流ダイオードとショットキバリアダイオードはちょっと奮発して
表面実装タイプを買ってきました。
ライナーから切り離して、ちょっとバリをヤスって完成です。
久しぶりにサージカルルーペを使いましたw
デコーダーテスターの端っこはヘッドライトとテールライトを想定した
両極型なので、NGDCCさんの DF19x4ss に両極性変換基板を接続して
Forwardでヘッドライト点灯
Recerseでテールライト点灯
というわけで、上手く動きました！
車両をDCC化する際にどうしてもライトユニットの改造が必要でしたが、
この基板を使うと無改造で片極性デコーダーを接続できます。
●FL12との比較。両極性化基板は7mm x 7mm と非常に小型です。
一方(^^;
両極性化基板の作りにくい事w
PADが小さくて配線しづらい
自分も作りたくないから(^^; キットとして配布しようかな。
[2回]
PR
ブログ内検索
カテゴリー
最新記事
(12/31)
(12/31)
(12/29)
(12/23)
(12/18)
リンク
プロフィール
ＨＮ：
あやのすけ
性別：
非公開
両極化
本日の鉄道模型市で両極化基盤を4個買った者です。早速10個組立ましたがデジタルトランジスタが小さくてびっくり。＼(◎o◎)／！
ところでご存じとは思いますがFL12は5&6番ピンのDC出力が両極性出力になって居ます。
http://jun-papa.blog.so-net.ne.jp/archive/20170715
両極化キットに同梱されているおまけと思われる2種類の基板やチップLED、チップ抵抗の用途は何でしょう？
無題
２枚の基板は
TOMA-RUN Withタンタルで
ダイオードと抵抗が添付です。
LEDはモニタリング装置用の基板です。
Webページにちゃんとまとめていません；
>FL12は5&6番ピンのDC出力が両極性出力になって居ます
ですね！
この板を使わずに次期のSmileFunctionDecoderでは両極性＋2FXを作ろうかなと考えています。
