2018/03/10 (Sat) 次期 Smile Decoder Tester

未だ山にて修行中ですが、雪は結構とけました（まだ除雪した雪が山積みになっていますが）
まだダウンコートが必要です。さむっ。

さて、今日は休みになったので、Smile Decoder Testerにちょっと向かいました。

I/Fの追加として、21MTC NEM660とPlux22を考えています。
21MTCは2種類くらいあるみたいで、３番ピンがHall3 だったり、Aux6だったりするようなのですが
とりあえずAux6が入っているタイプにしてみました。
で、21MTCのAUXはロジック出力なので、トランジスタアレイのTD62083を使ってみます。

Plux22はドライバ内蔵なのでそのまま出せばよさそう。

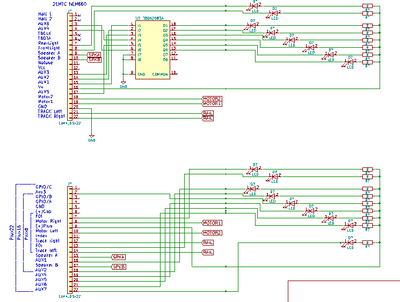

21MTCとPlux22はネット情報だけで回路図書いてみましたが、チェックしていただくと助かります。
