2017/01/09 (Mon) KATO純正仕様コネクタ・ピンリムーバー

DCフィーダーコネクタの極性を間違えてコンタクトを刺してしまった場合、
工具（治具）が無いと外せません。

KATO純正仕様コネクタ・ピンリムーバー（ピン抜き、ピン外し）

今日のLED工作さん のブログで色々紹介されています。

今日のLED工作さんの情報では、イーグル模型さんの#2290で行けるという情報がありますね。
ピンリムーバー (7.2Vコネクター) SUB-C用[SI] 2289LP-SI
ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU

未確認ですが、ラジコン系のコネクタっぽいですが、なんとなくKATOのコネクタに似ている？！

さて。

モレックスやナイロンコネクタ系のピンリムーバーはそこそこいい値段します。

普通はコネクタからピンを外すことは滅多にありませんが、どうしても外したい場面が来た時には以下の方法をどうぞ。

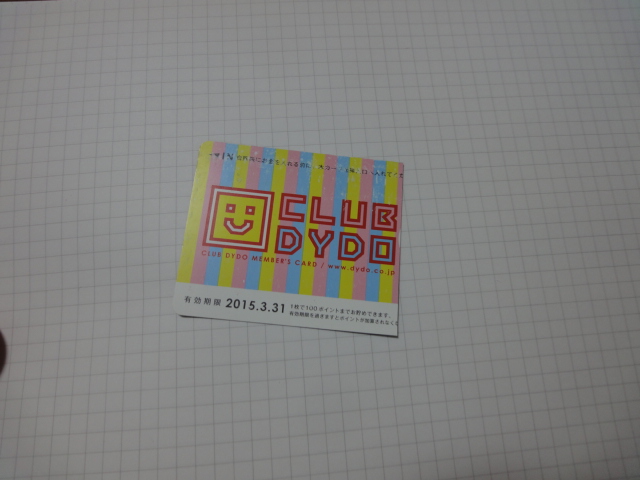

不要になった、ペラペラのプラスチック製の会員カード

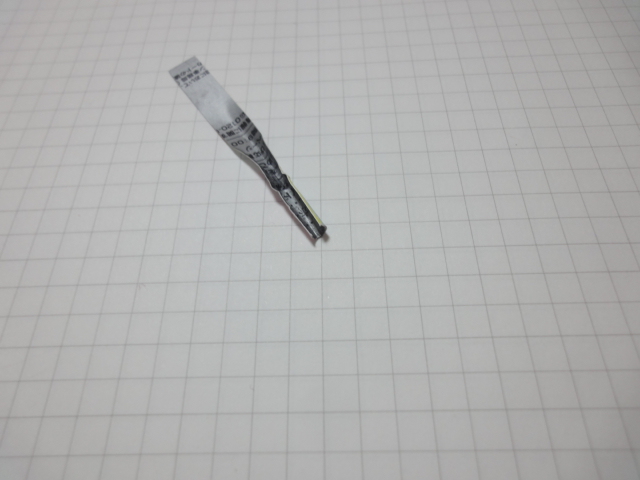

短冊に切り出して、丸めます。

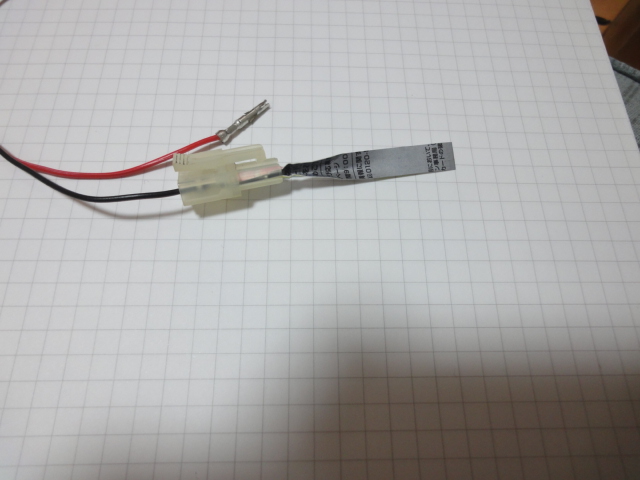

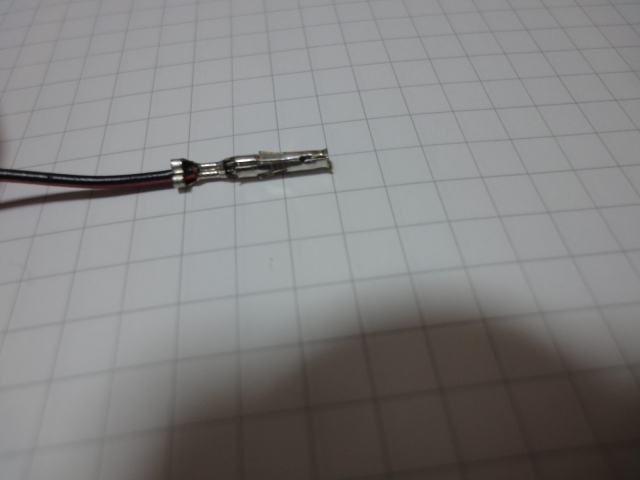

ピンには抜け防止の羽が付いていますので、それをカードの筒を
コネクタに差し込み、すぼめさせると抜けます。


簡易方式なので、結構あーだーこーだして外しましたw



なんだか、ピンリムーバーって、数百円で買えるようなので、工具箱に一本忍ばしておいても
良さそうですね。
（でも、そんなに外すシチュエーションってないですよねw）


エンジニアのピン抜き工具

住鉱テック株式会社
4.5mmピッチコネクタ CL014/024シリーズ
コネクタの内寸法はノギスで計ると2.7mm
CL014のカタログを見ると、ピンは2.1mmなので、エンジニアだとPAS-31かな。（ギリギリかな？）

今日のLED工作さん より

重要!!　KATO製品配線の原則

フィーダー線

白：＋　コネクタの○

青：－　コネクタの□

ポイント線

赤：＋　コネクタの○

黒：－　コネクタの□

-------

追記
ラジコンカーでは、タミヤコネクターとか7.2Vコネクターというもの
JST　Lコネクタがあります。
※ちなみに、KATO　DCフェーダーコネクタよりも大きいです。
米ちなみに、JSTではカタログが見つかりません（在庫かぎり？）

もう一つ、ラジコンカー、電動エアガン用のコネクタとして、EPエアーコネクターとか
7.2Vminiコネクタと言われる、JST　ELコネクタがあります。
4.5ｍｍピッチコネクタ　JST ELコネクタカタログ

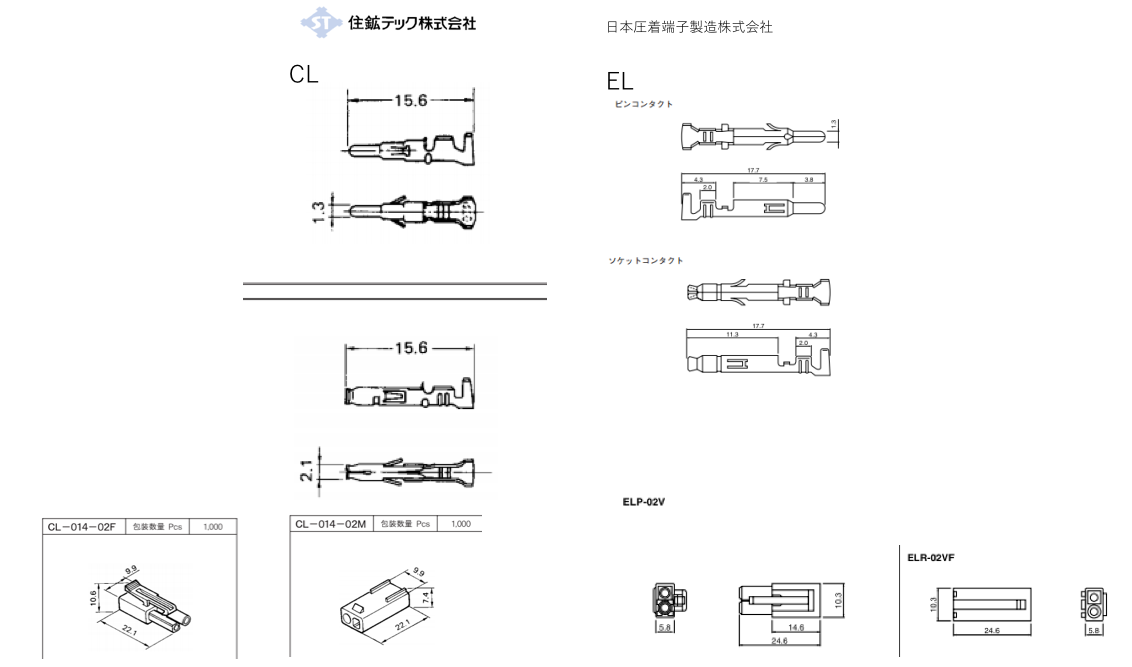

このJSTのELコネクタ（EPエアーコネクター）が、住鉱コネクタ（KATOコネクタ）に結構似ているのですね。

比べてみました。


コネクタ極性の□○の順序、ピンの大きさから、ひょっとして、互換性ある？！
何を調べていたかと言いますと、ピンリムーバーの適応する大きさを調べていました(^^;

今日のLED工作さん でも行けると書いてあった、これ。
うん、確かにイケそう。

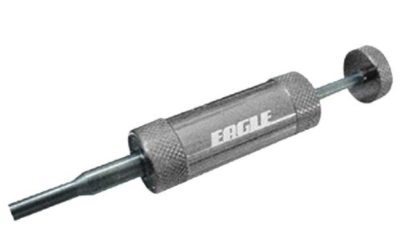

ピンリムーバー (EPエアコネクター) MINI用[GU] 2290LP-GU

お手軽価格なので、こっそり買ってみます。

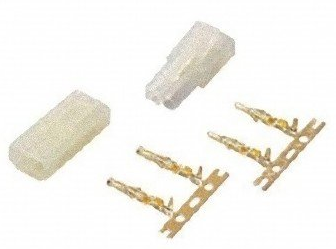

イーグル模型 (S5)EPエアーコネクター(ゴールド)1ペア 品番


住鉱コネクタの比較のために、こっちも手に入れてみます。

--------------------------------------------------------------
続き・・・
KATO フィーダーコネクタ入手先

2016/10/21 (Fri) KATOのコマンドステーションのpageモードによるアドレス設定について

KATOのD101(DCS50K)のpageモードによるDCCアドレス設定の評価を
行っていましたが、４桁のアドレスに設定した後、２桁のアドレスに
設定すると、そのアドレスに変わっていません・・・

シリアルデバックでデコーダー内のCVの書き換わり状況を確認すると・・・
DCS50のpageモードで4桁アドレス1234を設定。
※Hello,SFMは毎回起動掛かっているため表示されます。

Hello,SFM

CVx:192  ,0  ,2

CV 17 Changed to 196

　

Hello,SFM

CVx:196  ,0  ,2

CV 18 Changed to 210

　

Hello,SFM

CVx:196  ,210  ,38

最後にCV29に38をセットするんすね。まぁいいけど。


次に、DCS50のpageモードで2桁アドレス3を設定
Hello,SFM

CVx:196  ,210  ,38
CV 1 Changed to 3

あ、CV29に、2を書き込んでくれていません・・・このままでは、4桁のモードです・・・



ちょっと強引にnotifyCVchange()内で、CV29に2を設定します。

DCS50のpageモードで2桁アドレス3を設定

Hello,SFM

CVx:196  ,210  ,38

あれ。書き換わりません。

DCS50のpageモードで2桁アドレス1を設定

Hello,SFM

CVx:196  ,210  ,38

CV 29 Changed to 2

CV 1 Changed to 1

今度は、うまく設定できています。

■わかったこと。
・DCS50Kで４桁を設定した後、２桁に変更すると、CV29が38（４桁モード）のままなので、
　通常なら、CV8=8にして、デコーダーを初期化させないといけない。
　→SmileFunctionDecoderのプログラムで2桁アドレスが設定された場合、CV29=2に設定します

・DCS50Kで４桁を設定した後、２桁のアドレス３に設定できない。（場合がある）
　→一度アドレス１に書き換えてから、アドレス３に設定しないといけない。

明日バージョンアップします・・・
