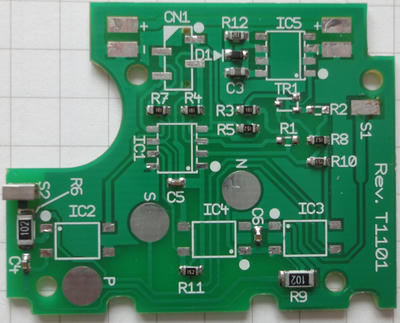

信号機の基板を外して、邪魔な部品を外します。
半田吸い取り網で残った半田を取り除いて、キムワイプにリモネン付けて
ふき取るとかなり綺麗になります。
（綿棒は綿棒の繊維が基板に結構くっつきます・・・）

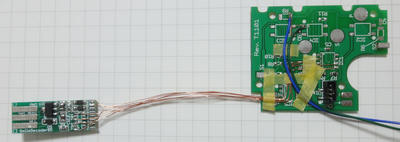

SmileFunctionDecoderを使って、ATTINY85のI/Oピンにポリウレタン銅線を使い
直接信号機に接続します。（FETは見実装です）

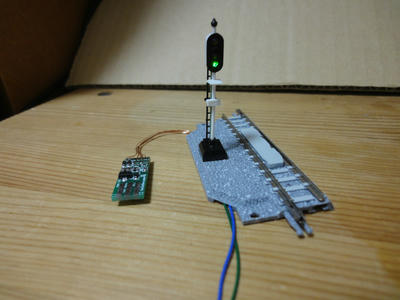

完成。
動画
■結果は・・・
ダメです。
ATTiny85のシンク電流（多分・・・）がPICと比べると弱いので、「黄と青」を点灯させる減速が
表現できませんでした。
動画でもお見せしましたが、３灯分しか表現できませんでした。
今回いろいろ調べましたので、そのうちWebページにまとめて載せます。

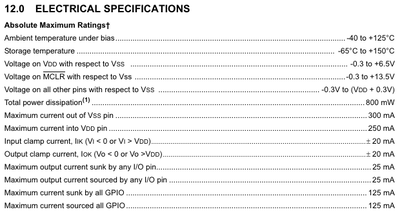

PICって125mAもシンクができる？！

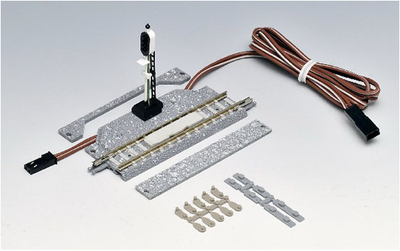

これ、4400円ってかなり高価ですよね(^^;
http://www.tomytec.co.jp/tomix/products/n/5571.htm
信号機を3Dモデルびデータを作って、DMM.make印刷できるかな。
http://make.dmm.com/
半田吸い取り網で残った半田を取り除いて、キムワイプにリモネン付けて
ふき取るとかなり綺麗になります。
（綿棒は綿棒の繊維が基板に結構くっつきます・・・）
SmileFunctionDecoderを使って、ATTINY85のI/Oピンにポリウレタン銅線を使い
直接信号機に接続します。（FETは見実装です）
完成。
動画
■結果は・・・
ダメです。
ATTiny85のシンク電流（多分・・・）がPICと比べると弱いので、「黄と青」を点灯させる減速が
表現できませんでした。
動画でもお見せしましたが、３灯分しか表現できませんでした。
今回いろいろ調べましたので、そのうちWebページにまとめて載せます。
PICって125mAもシンクができる？！
これ、4400円ってかなり高価ですよね(^^;
http://www.tomytec.co.jp/tomix/products/n/5571.htm
信号機を3Dモデルびデータを作って、DMM.make印刷できるかな。
http://make.dmm.com/
