2017/04/15 (Sat) SmileFunctionDecoderLight動作確認

SmileFunctionDecoderLightとは？
DCC用のファンクッションデコーダーで、室内灯に特化したデコーダーです。
4FXなので、室内灯・パンタスパーク・ヘッドライト・テールライトにも使えます。

板厚0.8mmで作りましたので、SmileWriterに刺せないので、
すみません、余っていたSmileDecoder１枚使わせてもらいました。
ちょうどスルーホールに全信号繋がっていたので、便利でした。


まずは、DCC信号を入れて、+12Vと+5Vが作られることを確認します。
緊張します。


黄色12V,水色5V(12Vが低いのは使用しているACアダプタの電圧が低いからです）


5Vはノイズが目立ちますが気にしない。


直視すると目に黒く残像が残る眩しさw


抵抗がアッチッチなので、何だろうと思ったら、電流制限抵抗を本来1kΩにする所を
150Ωになっていました。（BOMが150Ωでした・・・）


電流制限抵抗を1kΩに変更して、ホワイトLEDと、ウオームホワイトLED
２種類作りました。
イイ感じですね！

現状のスケッチはパンタスパークをベースにして、室内灯、その他2chのLEDを
制御できるスケッチを作ってみました(^_^)
室内灯は調光ができるポートを使っているのでが確認はこれから。

【追記】
３個目、４個目、ブート書き込み、スケッチ書き込みがうまく行っても、全く動きません。
こういう時は、うまく動いている１個目、２個目を振り返って変化点を考えます。
そしたら・・・最初は Atomノートブックでブートを書き込んでいました。
スケッチはMacでコンパイル・書き込みをしていました。

３個目以降Macでブートを書き込んでいたのが変化点でした。
夕方以降、デコーダーが動かない現象で悩んでいました。

Atomノートブックでブートを書き込み、Macでスケッチを書き込んだところ、動きました(^_^)

2017/04/15 (Sat) SmileFunctionDecoderLight実現w

せっかく、パターン引っ張ったのでもったいないなと思って、作っちゃいました。
Elecrow の PCBアセンブリサービスを利用しました。

LEDが未実装なので買って半田付けする必要があります・・・
おまけの生基板１枚と、実験用に入れてもらった10V47uFのタンタルコンデンサ。


高さ8mm x 長さ140mmです。


端子は金メッキですw


上に乗っかているのは両面に部品が実装されているSmileFunctionDecoderです
SmileFunstionDecoderLightは基板厚さを0.8mmにして、ATtiny85も
QFNパッケージの為すごく薄いデコーダができました。



無理やりSmileWriterに差し込んで、とりあえず、ブートは書き込めました。

2017/04/13 (Thu) Locoスロットルの基板到着

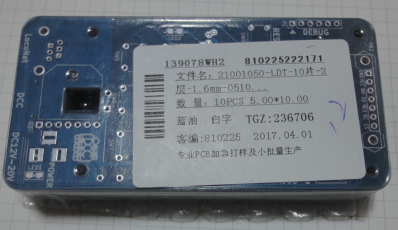

Elecrow から基板も届きました！

今回送料をけちる為に国際郵便を使いました。

4/1発注 4/8完成 4/12国際郵便局到着 4/12通関 4/12到着

ガチャは10->11

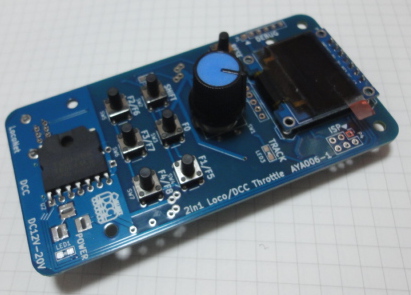

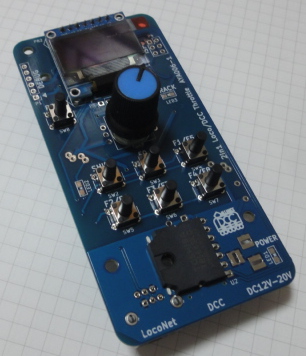

ちょっと仮組みしてみました。バッチリです！！！

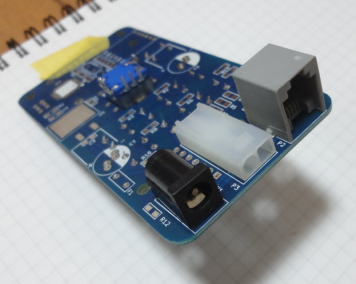

半田面側にDCジャックとDCCフィーダーコネクタ、LOCOコネクタ

部品面側にOLED、スイッチ、モータードライバを実装




アクリルケースを設計して発注しないとダメです。

2017/04/05 (Wed) リードのフォーミング方法について

たまたま、会社の本棚から飛び出ていたこの本をチラ見したところ、

 　

リードフォーミングの方法が載っていました。
TB6643KQのリードを曲げる時に正しくない方法で曲げていました(^^;

本体を持ってリード側を曲げると、モールド樹脂内の素子にもテンションが掛かり
都合が悪そうですね。
というわけで、リードフォーミングをする時には、この方法を片隅に覚えておいてください。

ちなみに、産業図書のこの本は絶版かな。20年前の本だし。

サンケン電気に似たようなｗｅｂページがありましたので、貼っておきますね。

2017/04/03 (Mon) Arduino M0 デコーダー

今日は気が進まない出張の為、某所に。
ガラゲーなので、綺麗に撮れていませんが、かがやきです。



停車中も床下からFANの音がガンガン聞こえているんですね。
しかも、向こう側のホームに停車していないと聞こえないんですね。

帰宅後、DCC信号が3.3V系になっている事を確認して終了w



メモ

//------------------------------------------------------------------------
// DCC Receive Routine
DCC 受信処理
//
// Howto:    uses two interrupts: a rising edge in DCC polarity triggers INTx
//           in INTx handler, Timer0 CompareB with a delay of 80us is started.
//           On Timer0 CompareB Match the level of DCC is evaluated and
//           parsed.
使い方:
2つの割り込みを使用します。
DCC極性の立ち上がりエッジでINTxハンドラのINTxがトリガされ、80usの遅延を持つタイマ0のコンペアBが開始されます。
Timer0 CompareB Matchで、DCCのレベルが評価され、解析されます。
//
//                           |<-----116us----->|
//
//           DCC 1: _________XXXXXXXXX_________XXXXXXXXX_________
//                           ^-INTx
//                           |----87us--->|
//                                        ^Timer-INT: reads zero
//
//           DCC 0: _________XXXXXXXXXXXXXXXXXX__________________
//                           ^-INTx
//                           |----------->|
//                                        ^Timer-INT: reads one
//
// new DCC Receive Routine without Timer0 ........................................................
タイマー無しの新しいDCC受信ルーチン。
//
// Howto:    uses only one interrupt at the rising or falling edge of the DCC signal
//           The time between two edges is measured to determine the bit value
//           Synchronising to the edge of the first part of a bit is done after recognizing the start bit
//           During synchronizing each part of a bit is detected ( Interruptmode 'change' )
DCC信号の立ち上がりエッジまたは立ち下がりエッジで1つの割り込みのみを使用します。
2つのエッジ間の時間が測定され、ビット値が決定される。
開始ビットを認識した後、ビットの最初の部分のエッジに同期する。ビットの各部分の同期中に検出される（割り込みモード「変更」）。
//
//                           |<-----116us----->|
//           DCC 1: _________XXXXXXXXX_________XXXXXXXXX_________
//                           |<--------146us------>|
//                           ^-INTx            ^-INTx
//                           less than 138us: its a one-Bit
//
//
//                           |<-----------------232us----------->|
//           DCC 0: _________XXXXXXXXXXXXXXXXXX__________________XXXXXXXX__________
//                           |<--------146us------->|
//                           ^-INTx                              ^-INTx
//                           greater than 138us: its a zero bit
//
//
//
//
//------------------------------------------------------------------------
