2017/05/02 (Tue) LocoNET/DCC Throttle のケース検討

鉄道模型市でもちゃんとケースに入れてもらわないと手が出しにくいという
ご意見をいただいています。
タカチで数百円で良いプラスチックケースはあります。
ですが穴あけ加工入れた瞬間、数千円（3000円?）の加工費がかかります。

というわけで(^^;
LocoNET/DCC Throttleはアクリルのサンドイッチにしようとちょっと検討

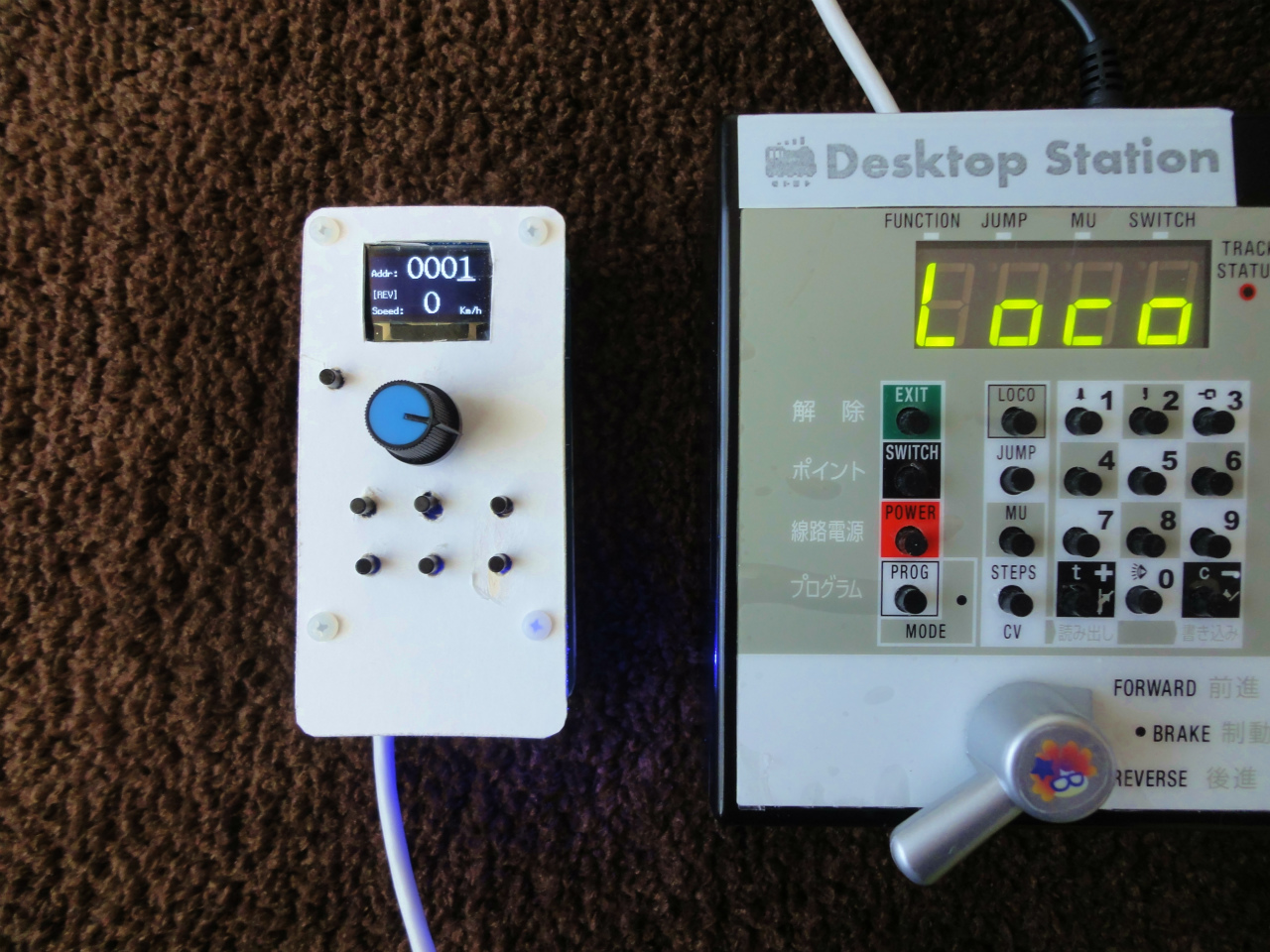

正面
正面側は硬い紙で作成（作りは荒いよw）


横
（コネクタ側のスペーサーは15mm、操作面側は8mm）
突起部含まずで、厚さは30mm
タクトスイッチの出っ張りは5mmくらい。
ちょっと長すぎ感がありますが、青箱2mm,DCS50Kは4mm

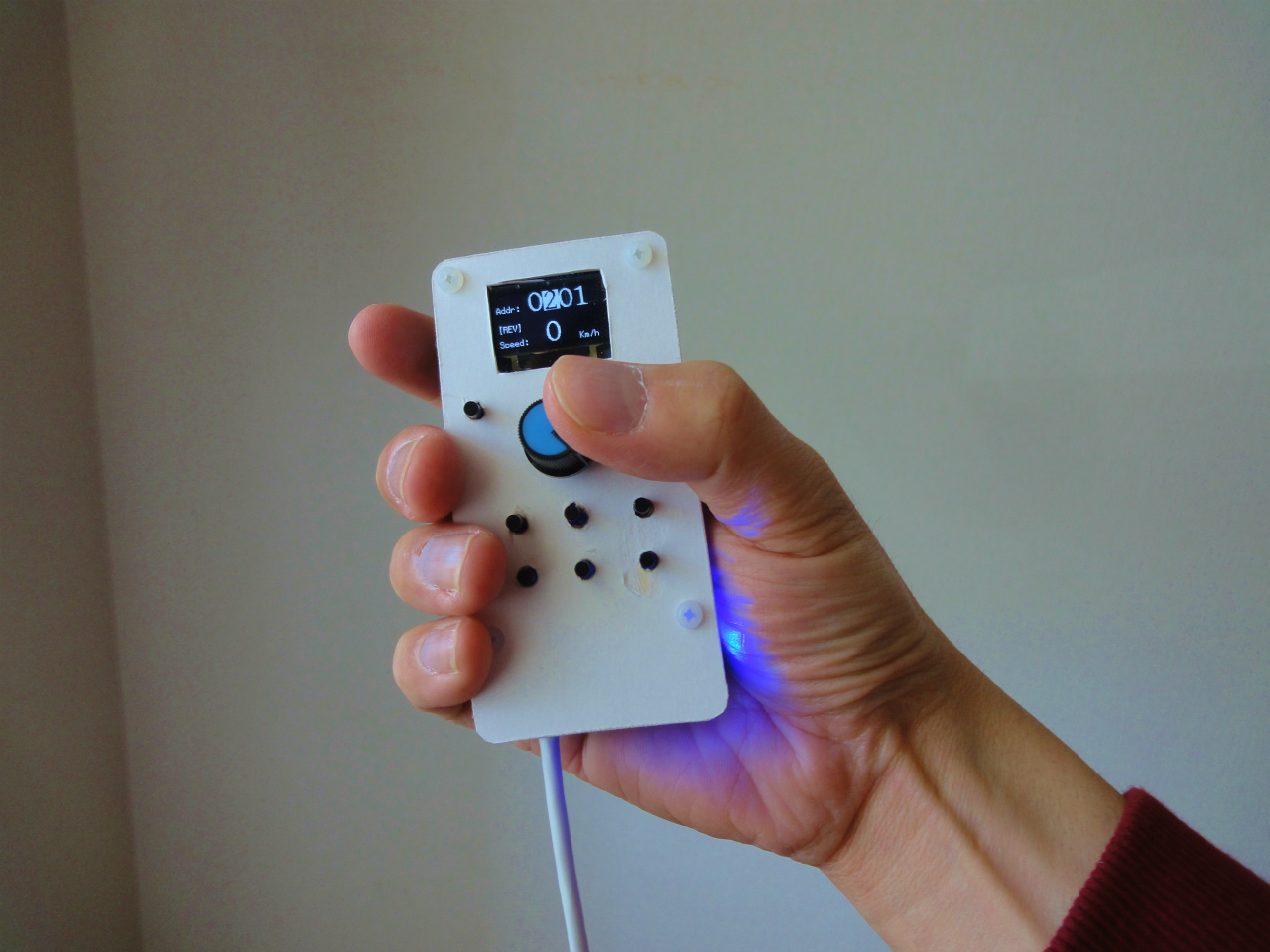

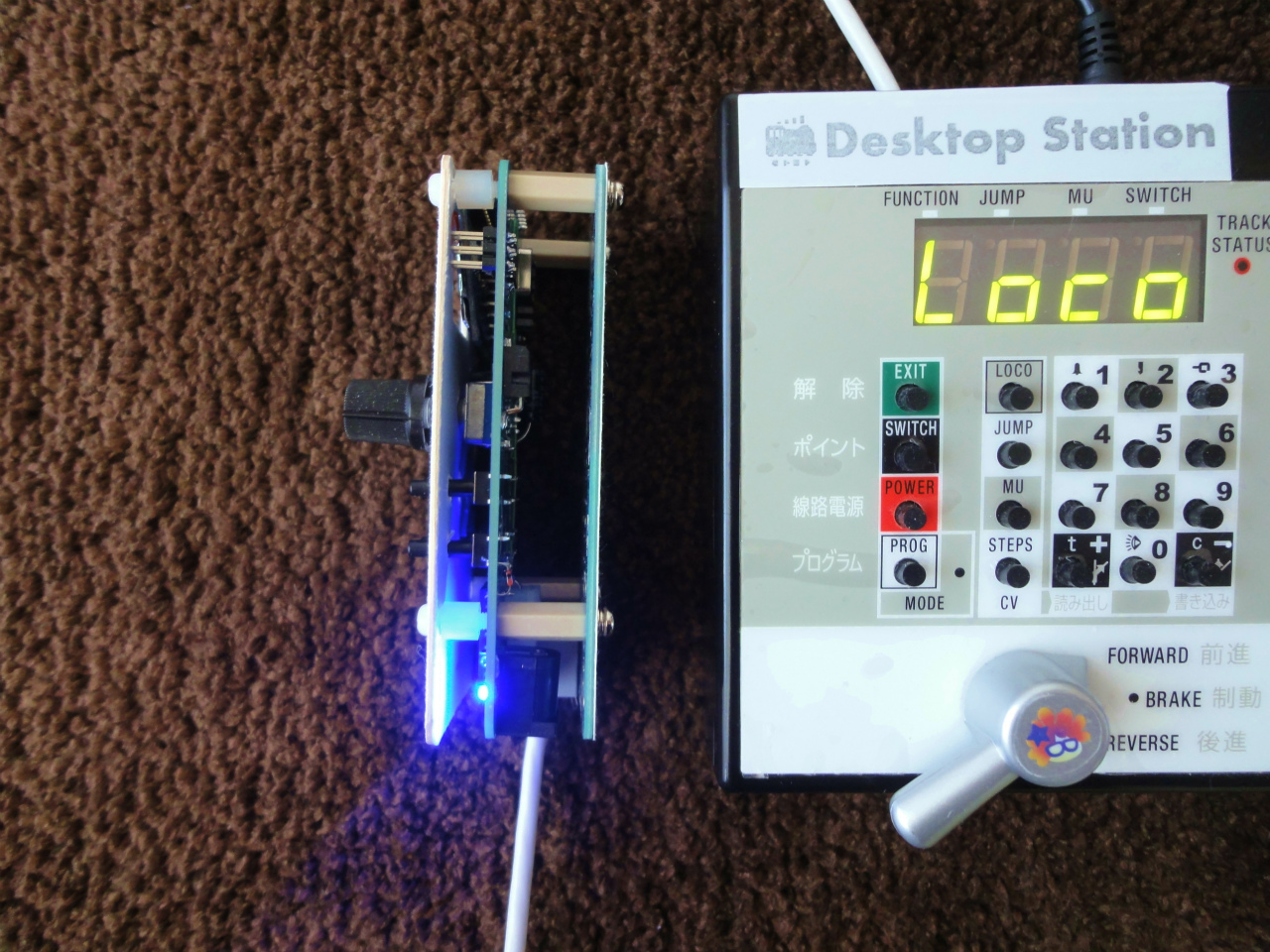

手に持った感じ。
試作と比べるとでかいなー。
といっても、モジュラージャックも大きいし、コマンドステーションの機能も
いれているし(^^;


アクリルは透明にして、液晶部分はくり抜かないで作ろうかなー。
ボタンの高さ等、ご意見募集中です(^^;

さて、LocoNetの送受信回路の回路が間違っていたのと、Atmega328への接続を修正するために

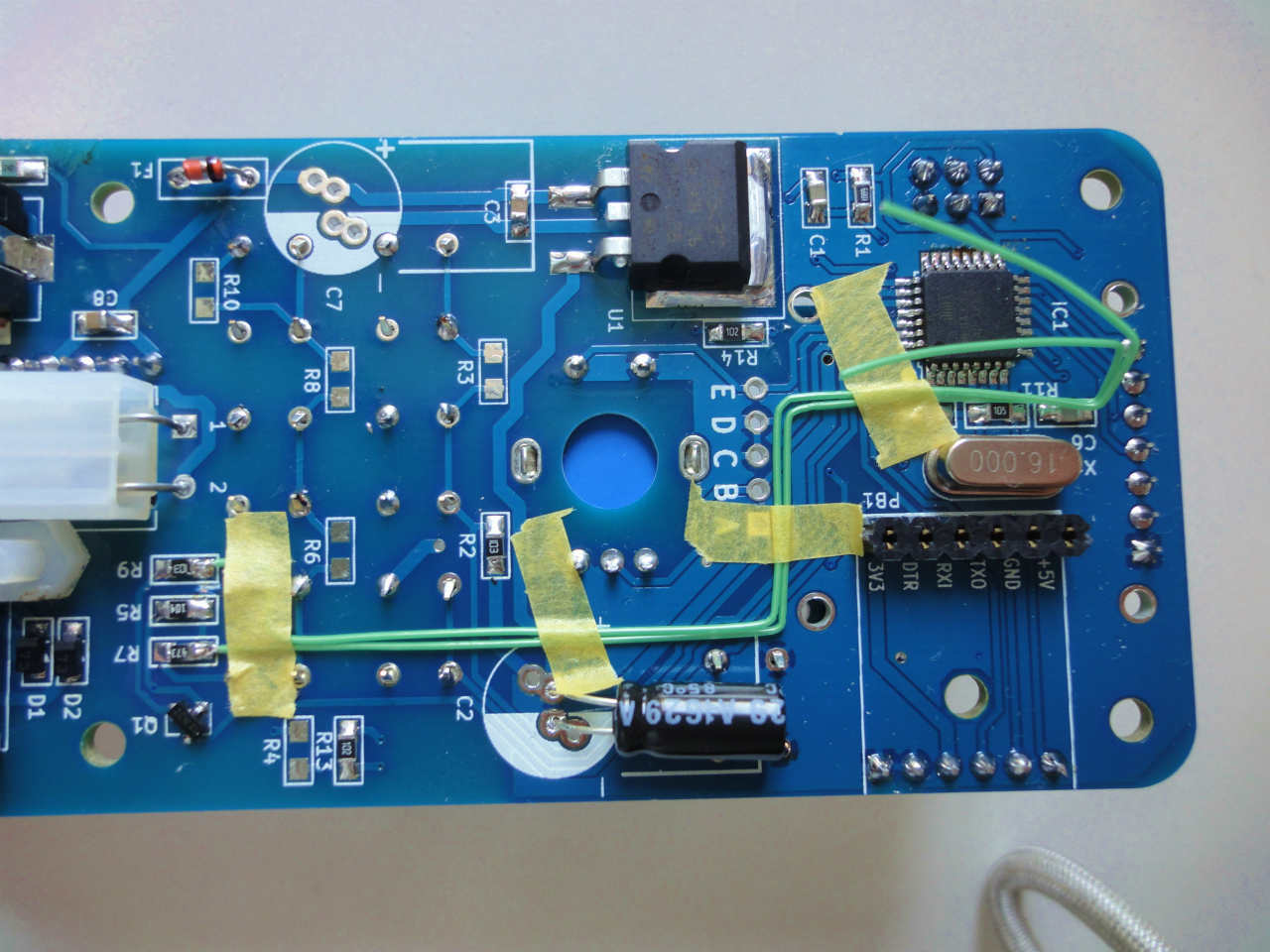

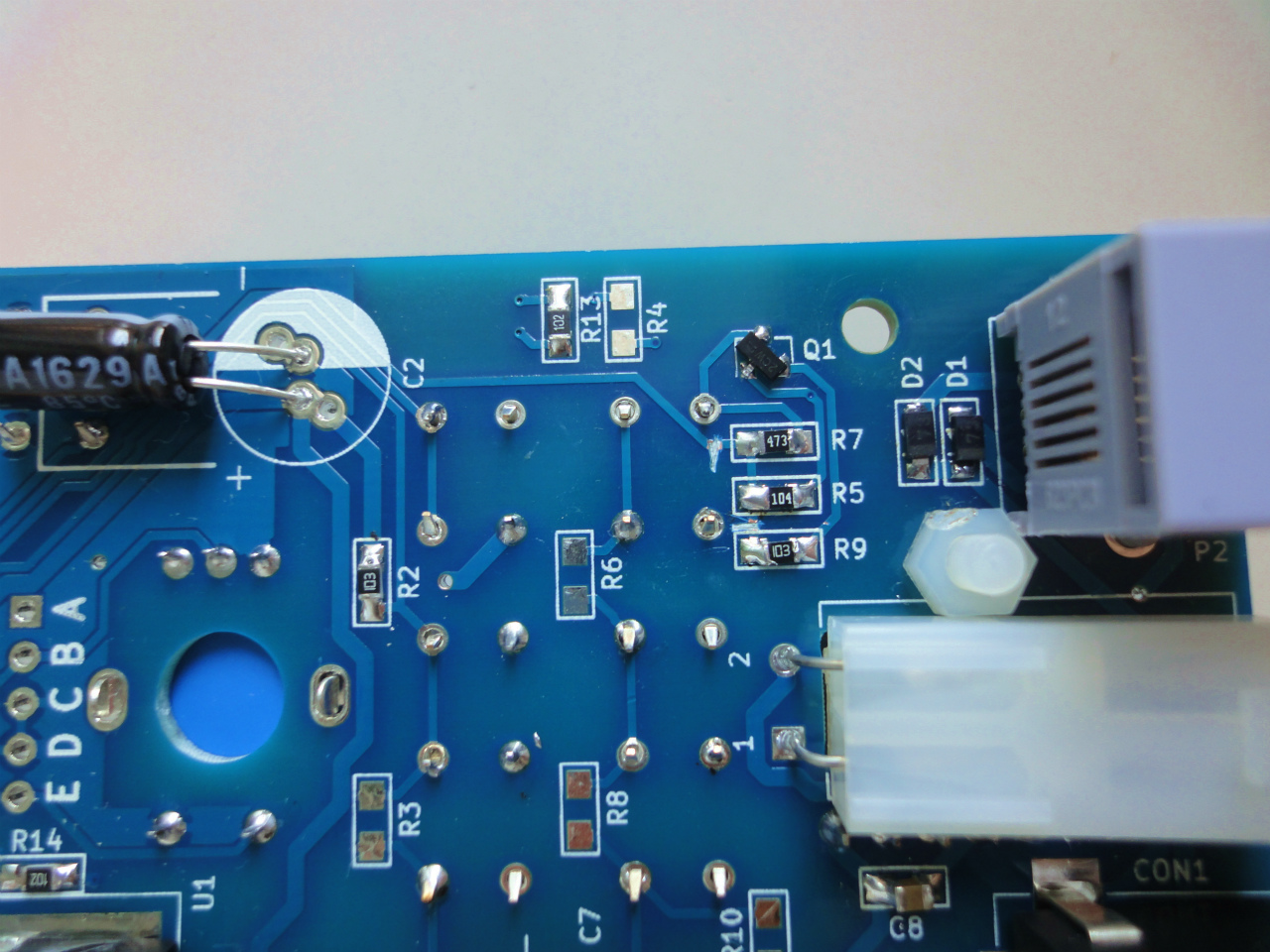

まずはパターンカット。

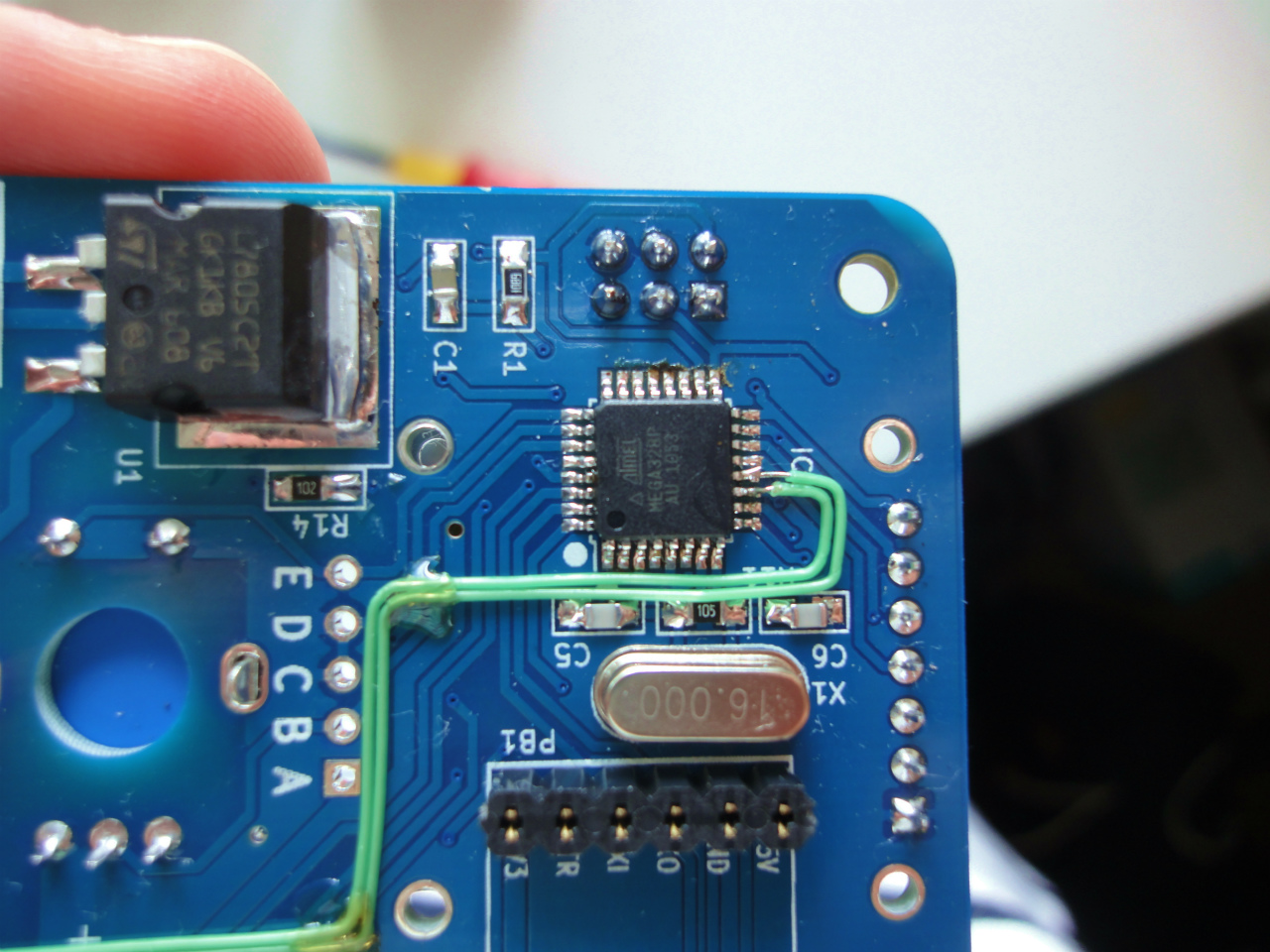

ラッピング線を直角水平になるように配線して


マジックハンダで固定して、最後の難関 Atmega328の端子へのハンダ付け。
無理です、見えない。感でやりました。
でも、１時間ほど格闘してなんとか完成しました。


そうそう、ポイントのDCCアドレスってみなさんどうされています？
わたしは、アドレス1〜10という感じに割り当てています。
2桁,3桁アドレス使う人いるかなって？


今日はなんとかLocoNETが制御できるまで頑張ってみようー

2017/04/30 (Sun) ArduinoによるDCC用バイオメタルファンクッションデコーダの実験

バイオメタルを使った、ファンクッションデコーダの実験をしてみました。

詳しくはWebページにてw

実験風景



動画

2017/04/30 (Sun) 鉄道模型市にお越しいただきありがとうございました

とりあえず、雷門。今日もいい天気でよかったです。
要求があった人形焼を２０個購入しました。

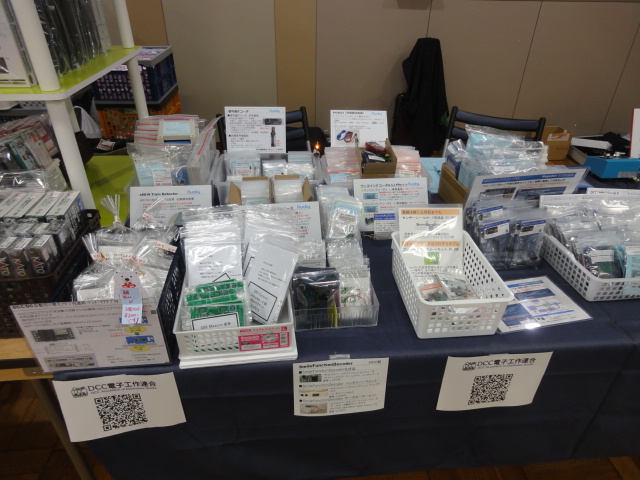

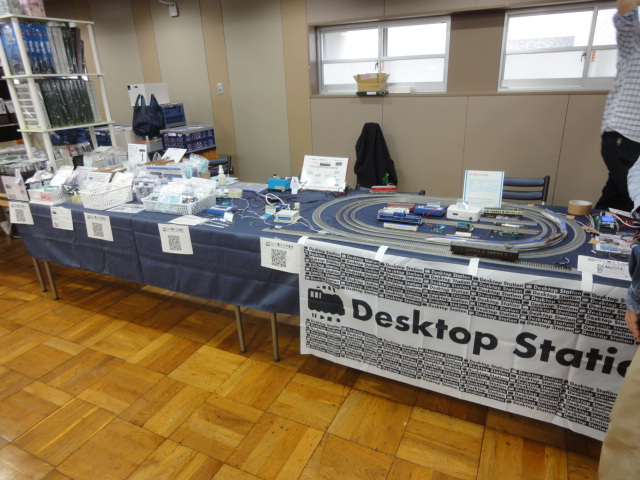

設営直後のDCC電子工作連合



昨年と比べると扱う商品が随分増えました！

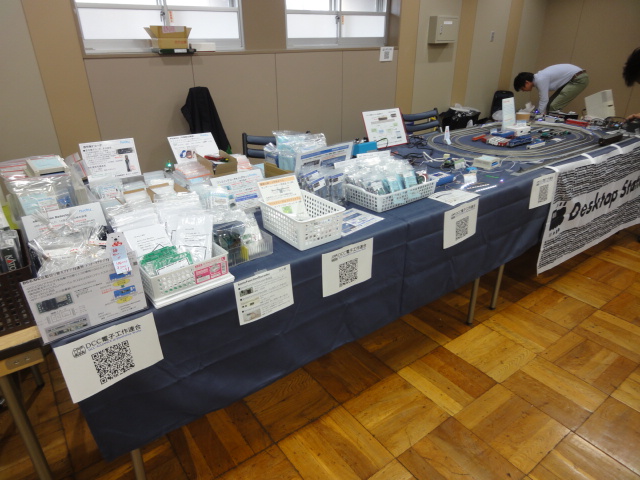

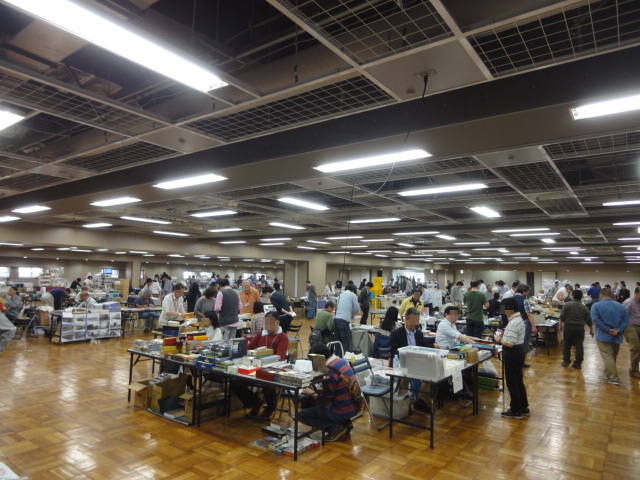

会場前

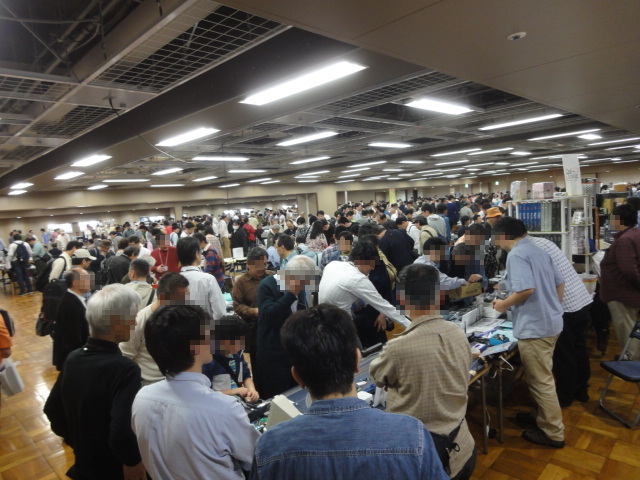

会場午後

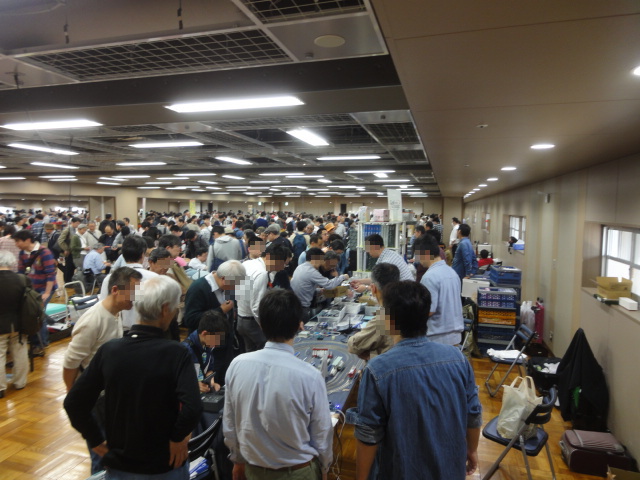

会場午後

続やCV設定など不明な点がございましたら

Desktopstation フォーラムに記入お願いします。

パンタスパークデコーダーとかスマイルファンクッションデコーダは
通販でも配布しております！

2017/04/25 (Tue) 4/29 鉄道模型市に出展します

4/29 浅草で開催される「鉄道模型市」に DCC電子工作連合として出展します。

詳細はDCC電子工作連合のページをご参照下さい。

DCC館からは

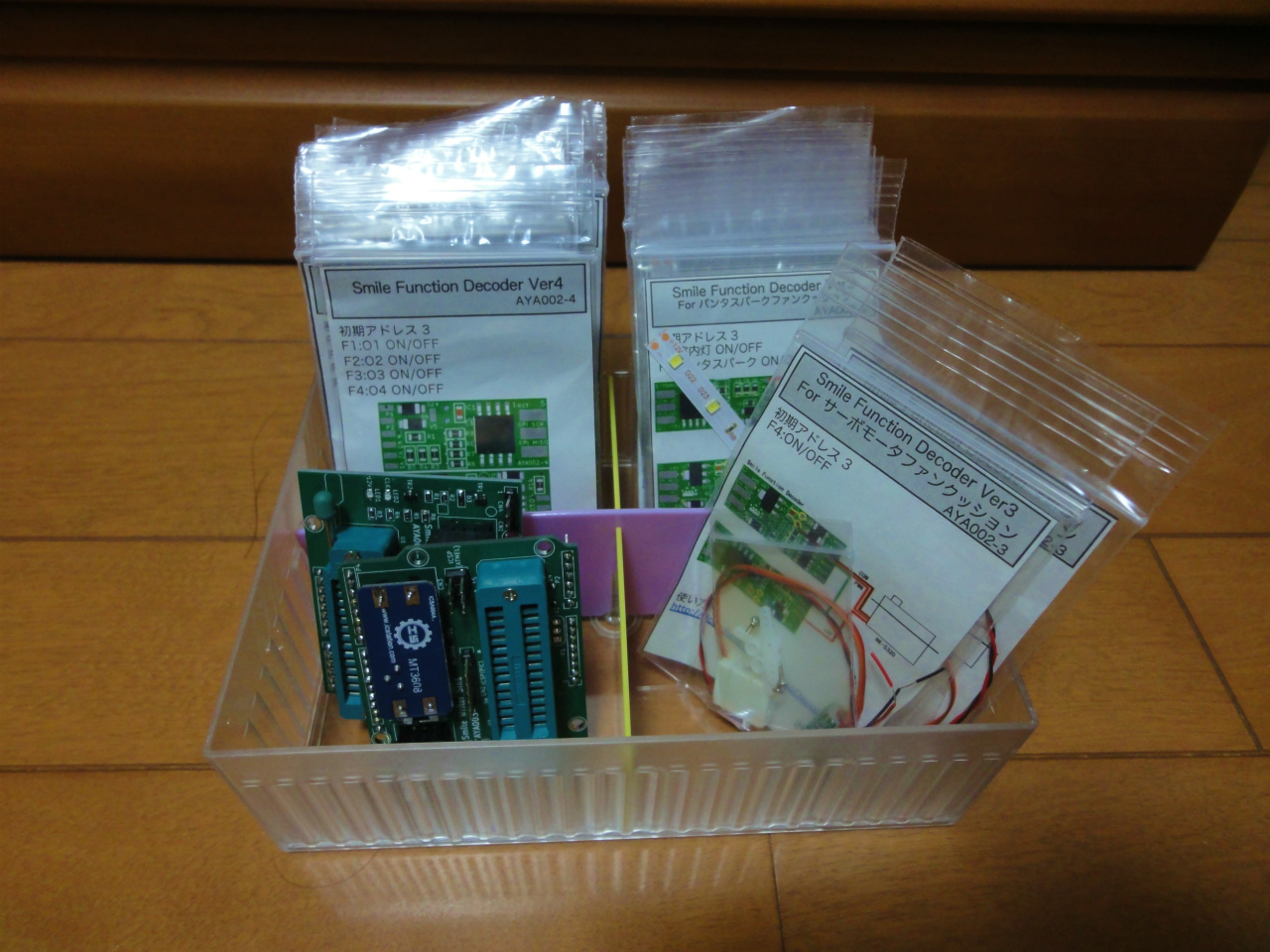

SmileFunctionDecoder完成品　@1000円

SmileFunctionDecoderパンタスパークセット　＠1000円

SmileFunctionDecoder Servoセット　@2000円
SmileWriter5in1訳あり完成品 @1000円
を配布いたします。（Web通販よりお求めやすくなっています）

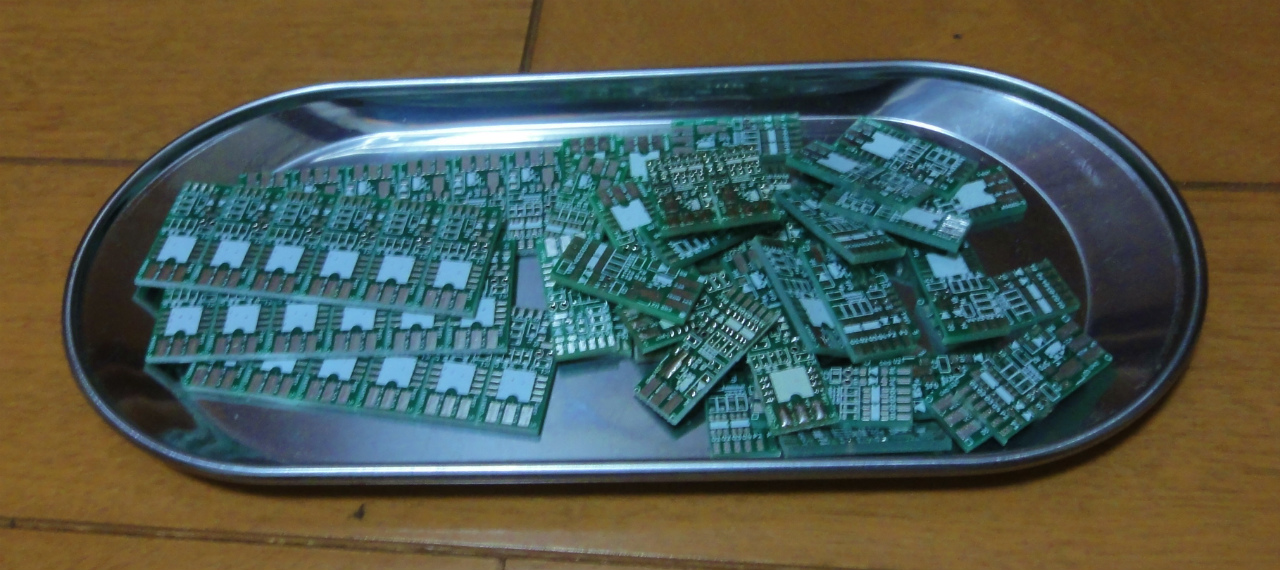

SmileFunctionDecoder生基板ジャンク ０円
部品買ってハンダ付けすれば デコーダは作れますが、
部品を揃えるのが困難です(^^;


あとは、ホビセンと同じ展示物
SmileFunctionDecoderにテープLED＋パンタスパークLEDを
付けたデモを追加しようと考えています。

2017/04/23 (Sun) 0423ホビセンフェスティバル

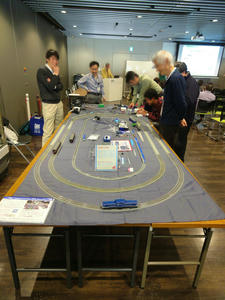

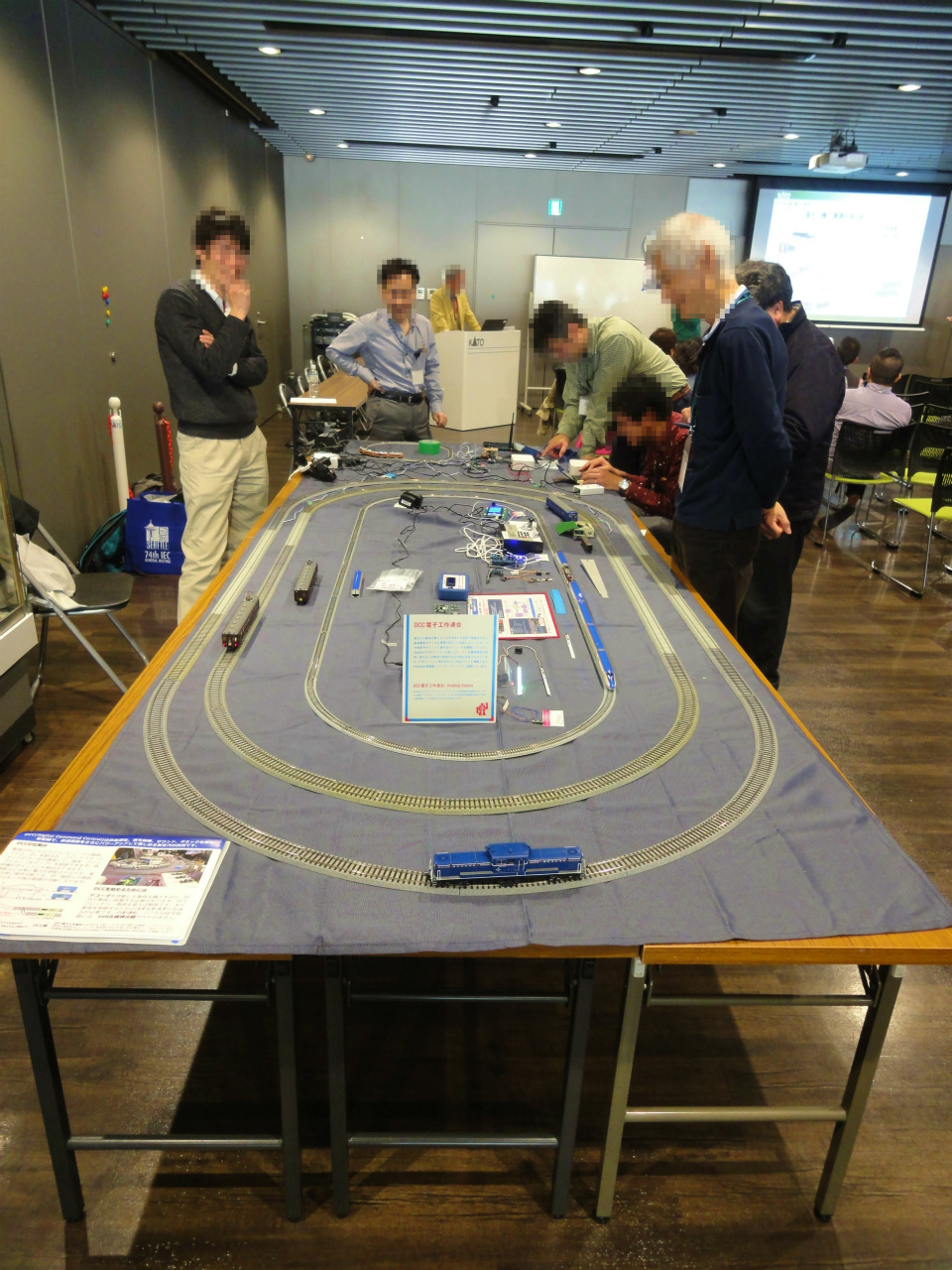

会場の雰囲気でも・・・
全体

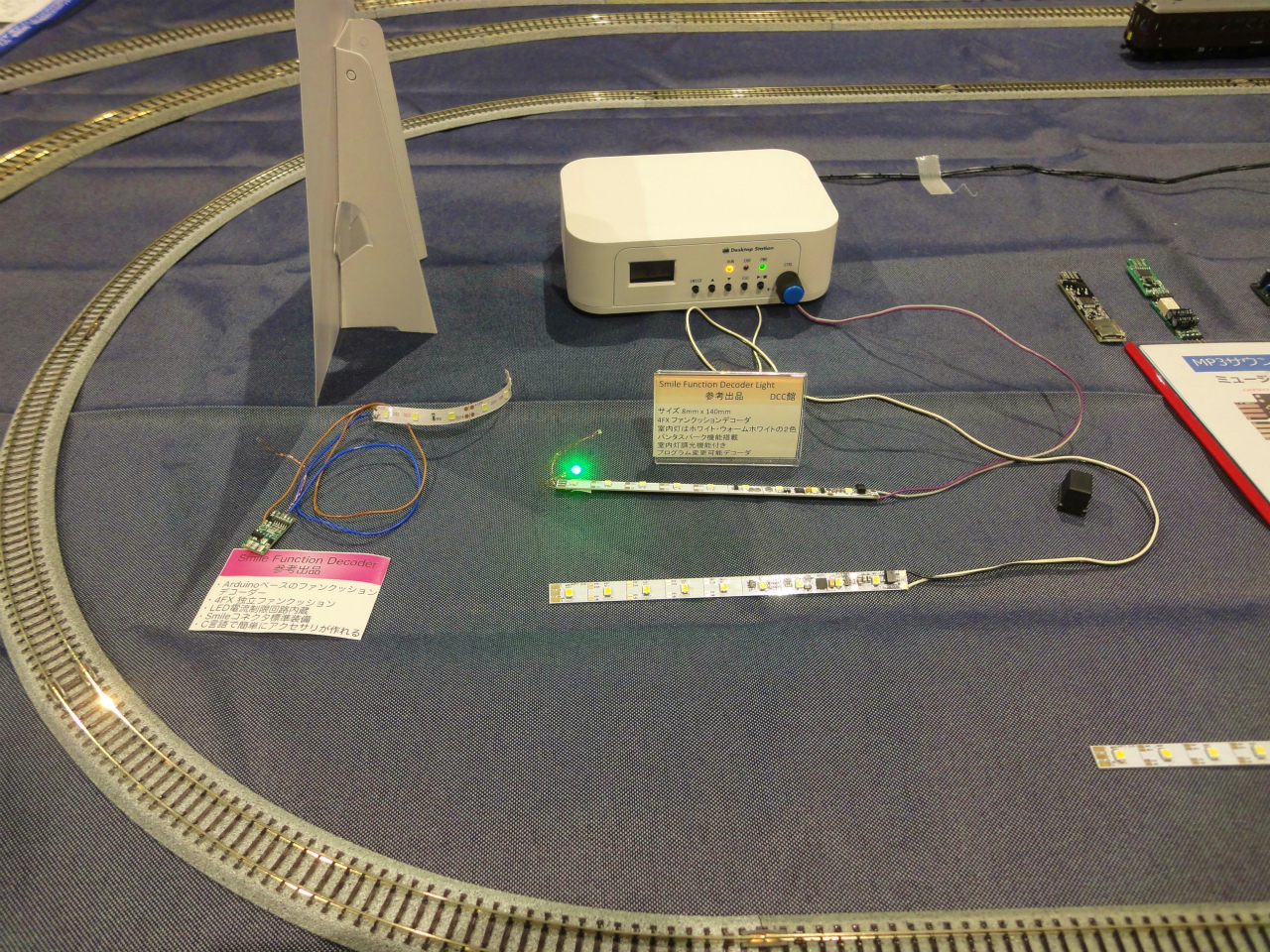

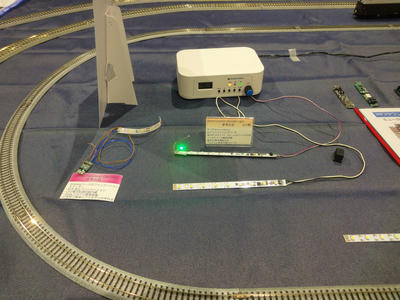

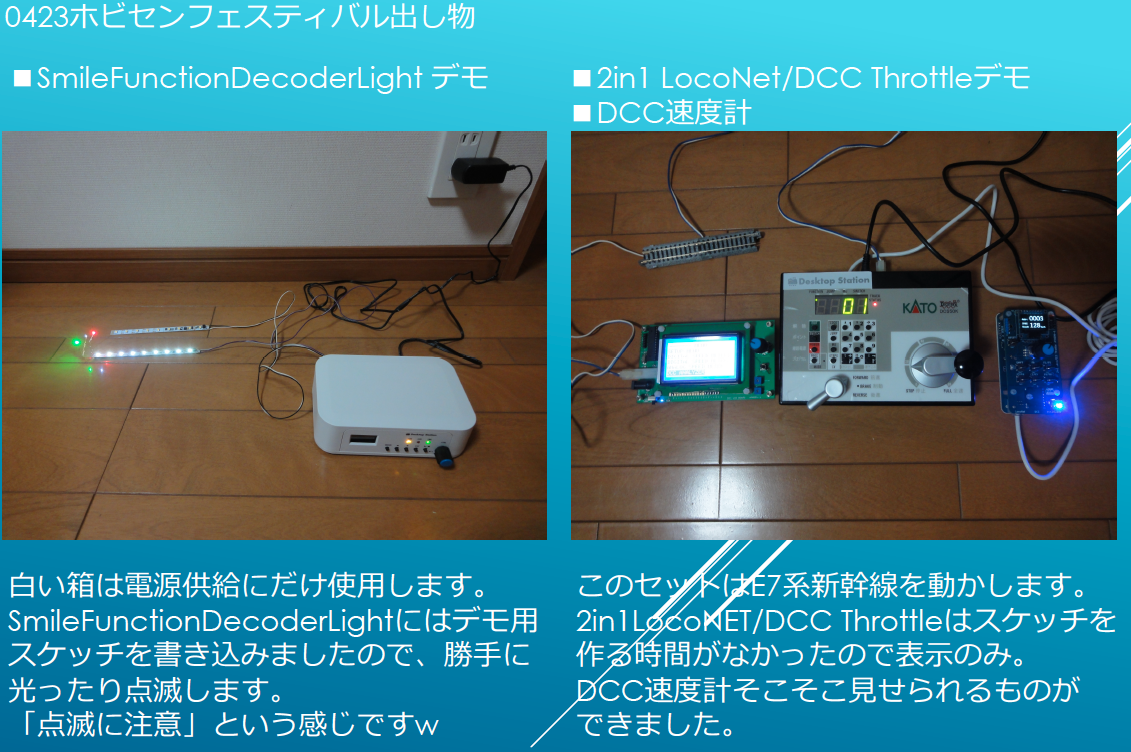

SmileFunctionDecoderLightの展示。
パンタスパーク用のLEDの配線が外れていて光りませんでした>_<




スマイルスリムデコーダ

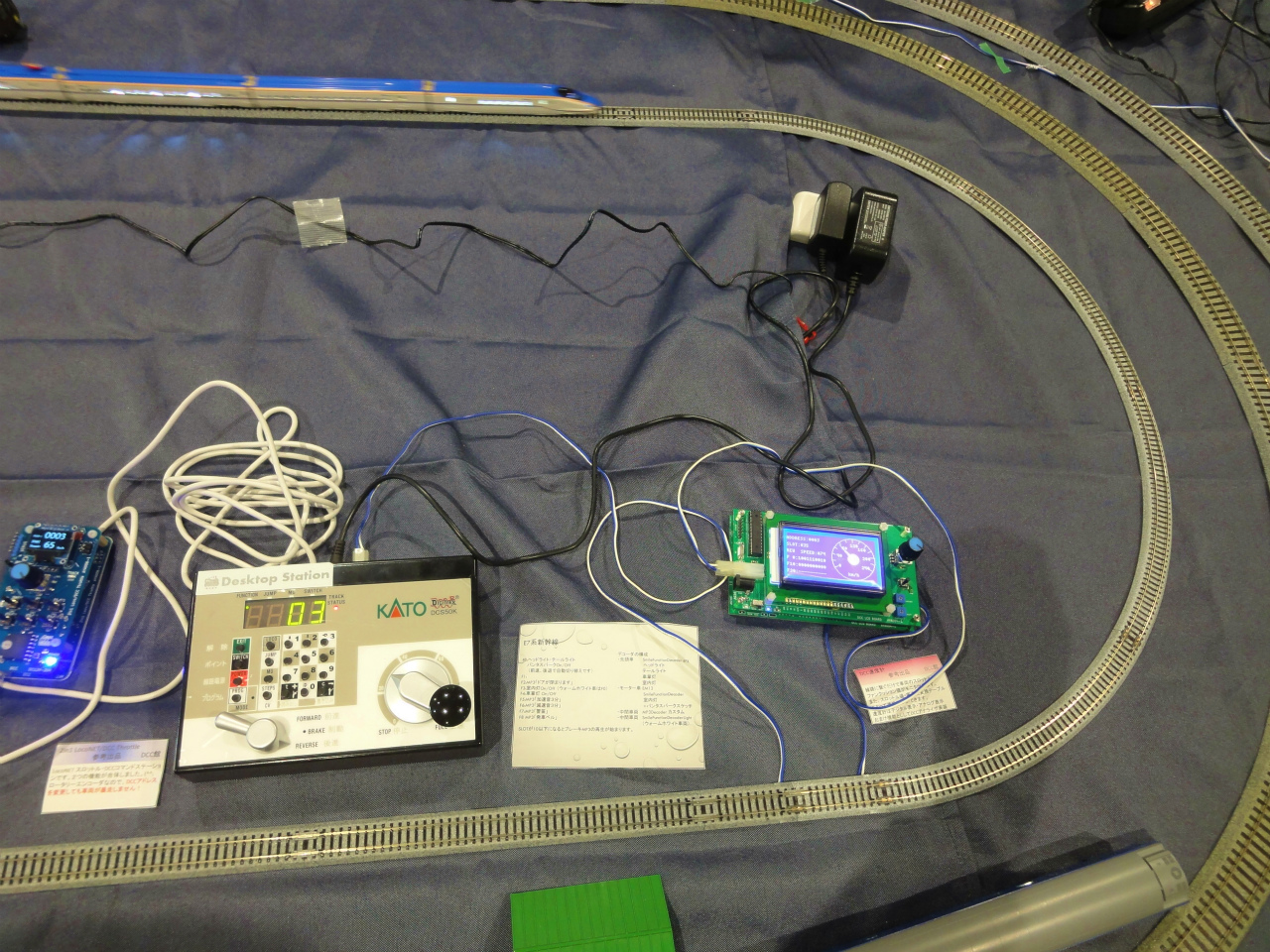

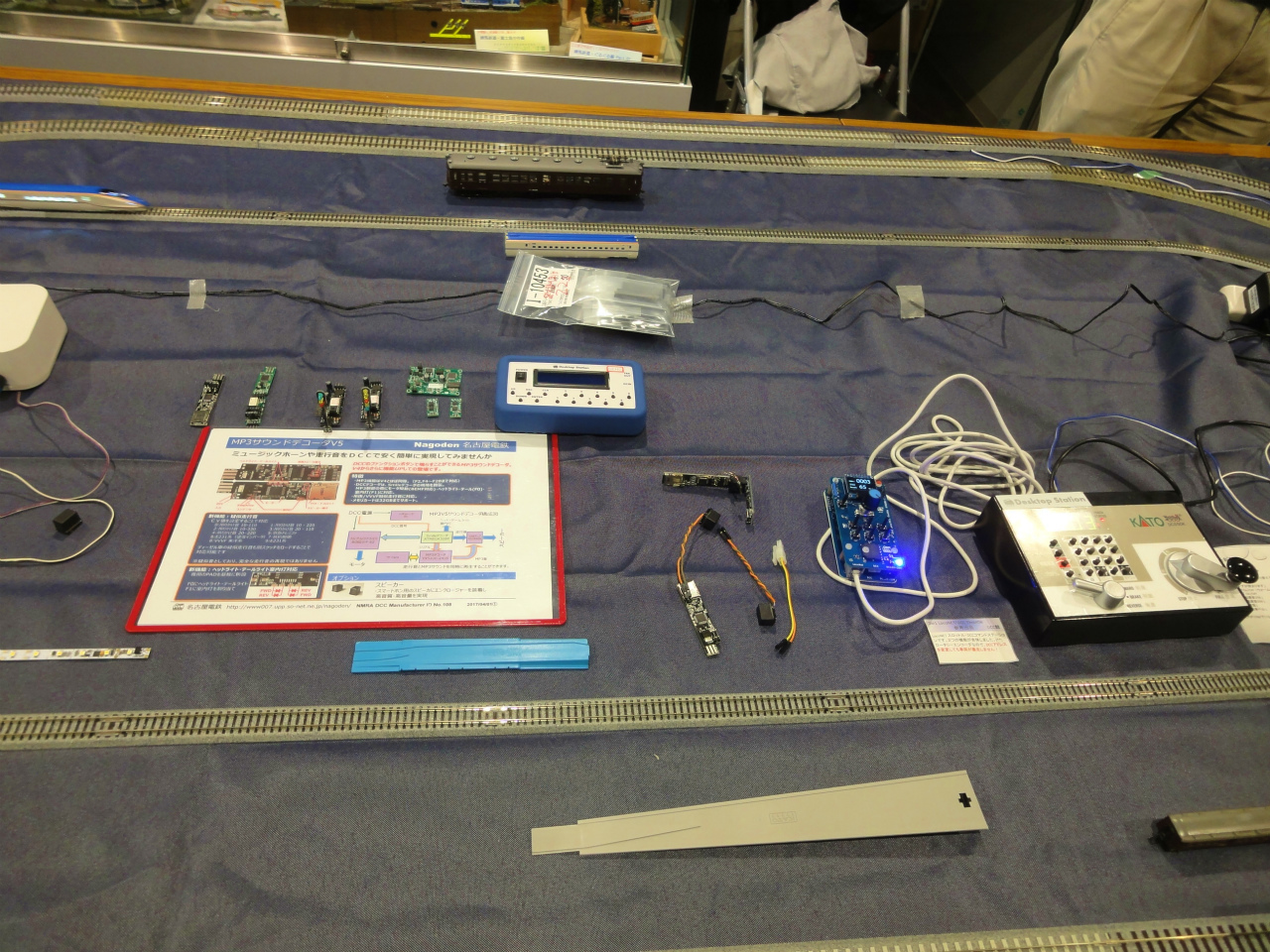

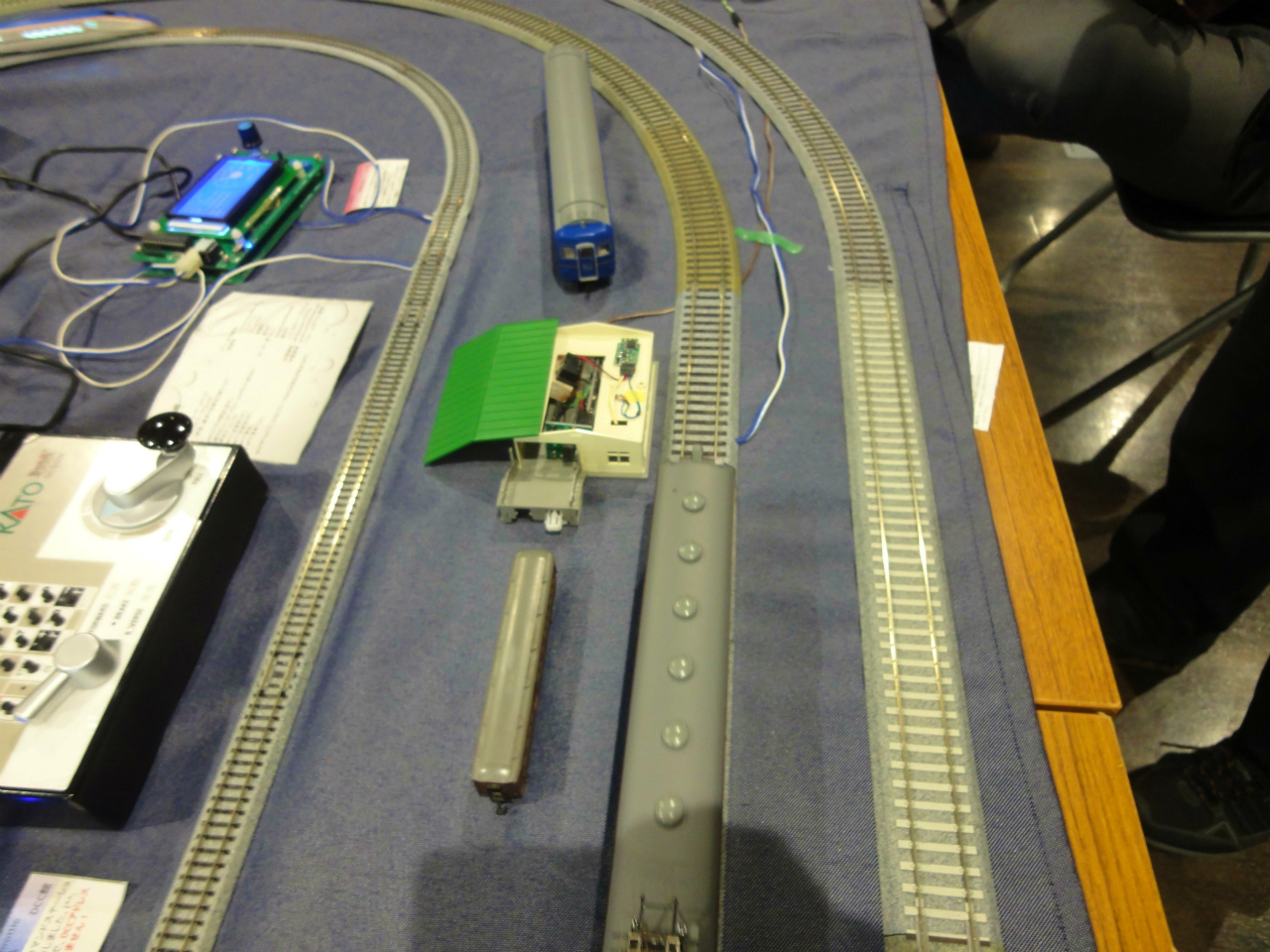

2in1LocoNET/DCC Throttle と DCC速度計の展示

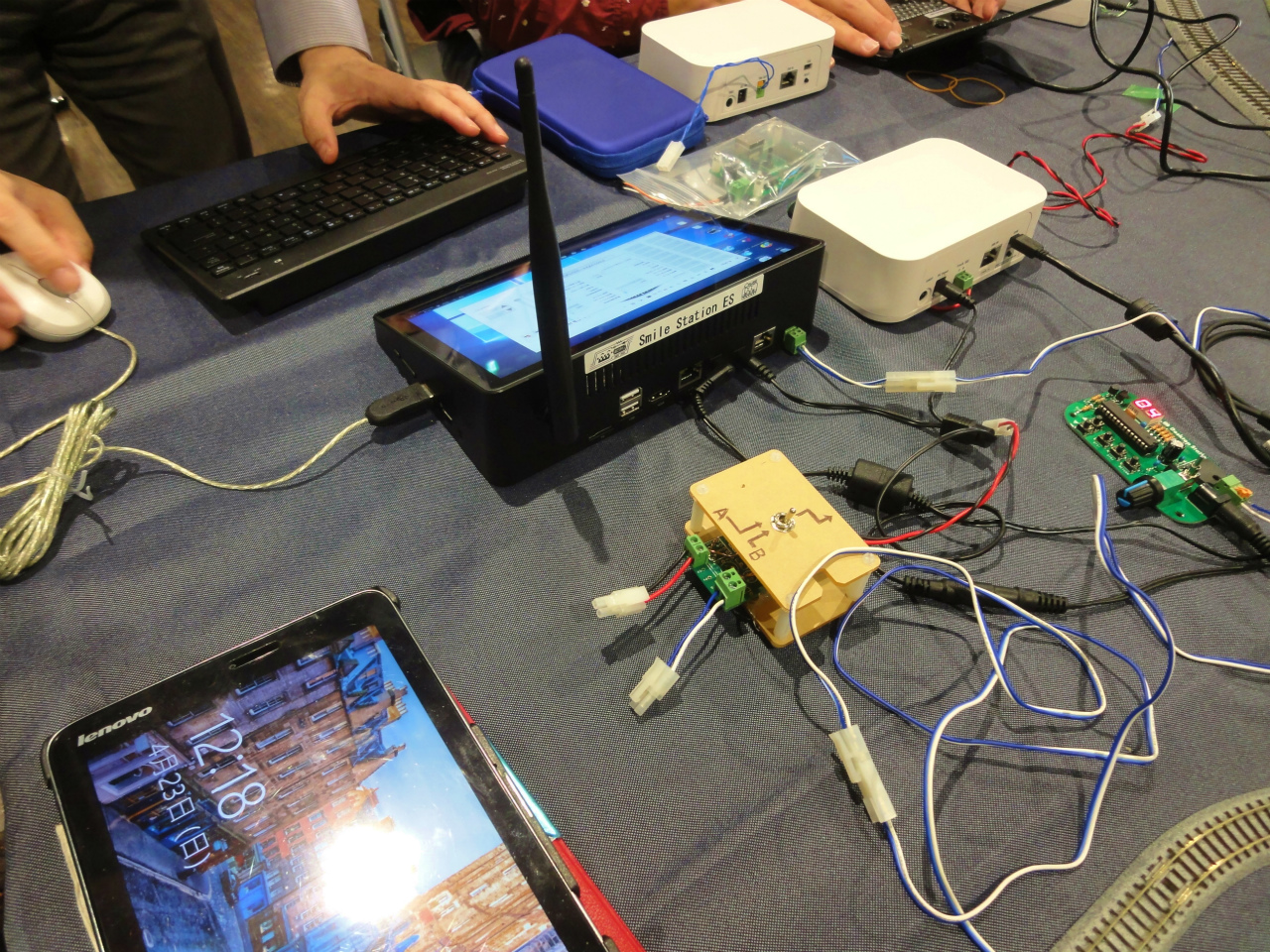

Smile Station ES！

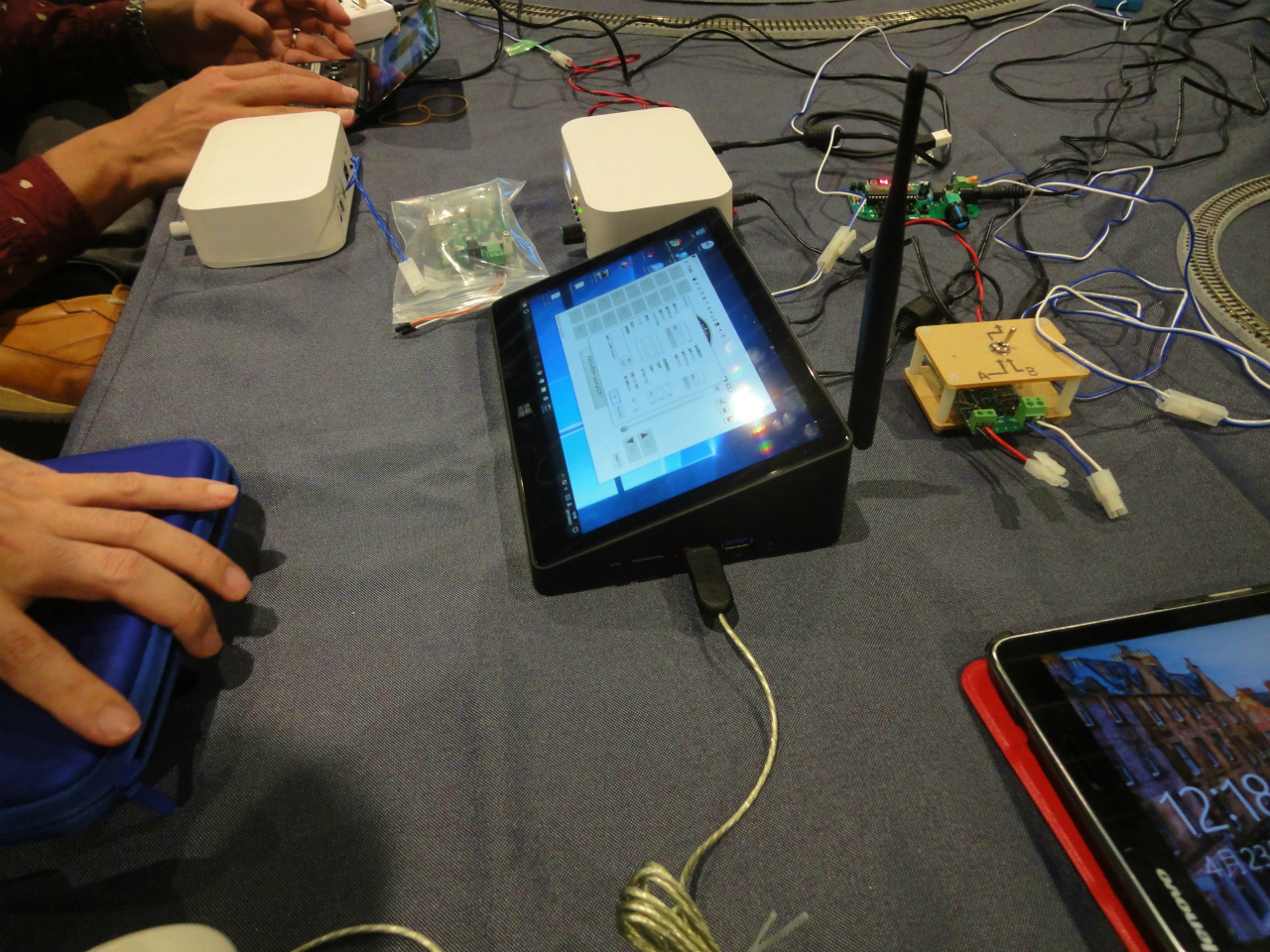

Windows10内蔵タブレットなのですが、さらにコマンドステーションを内蔵しています！
ECoS 50200より色々出来ます！

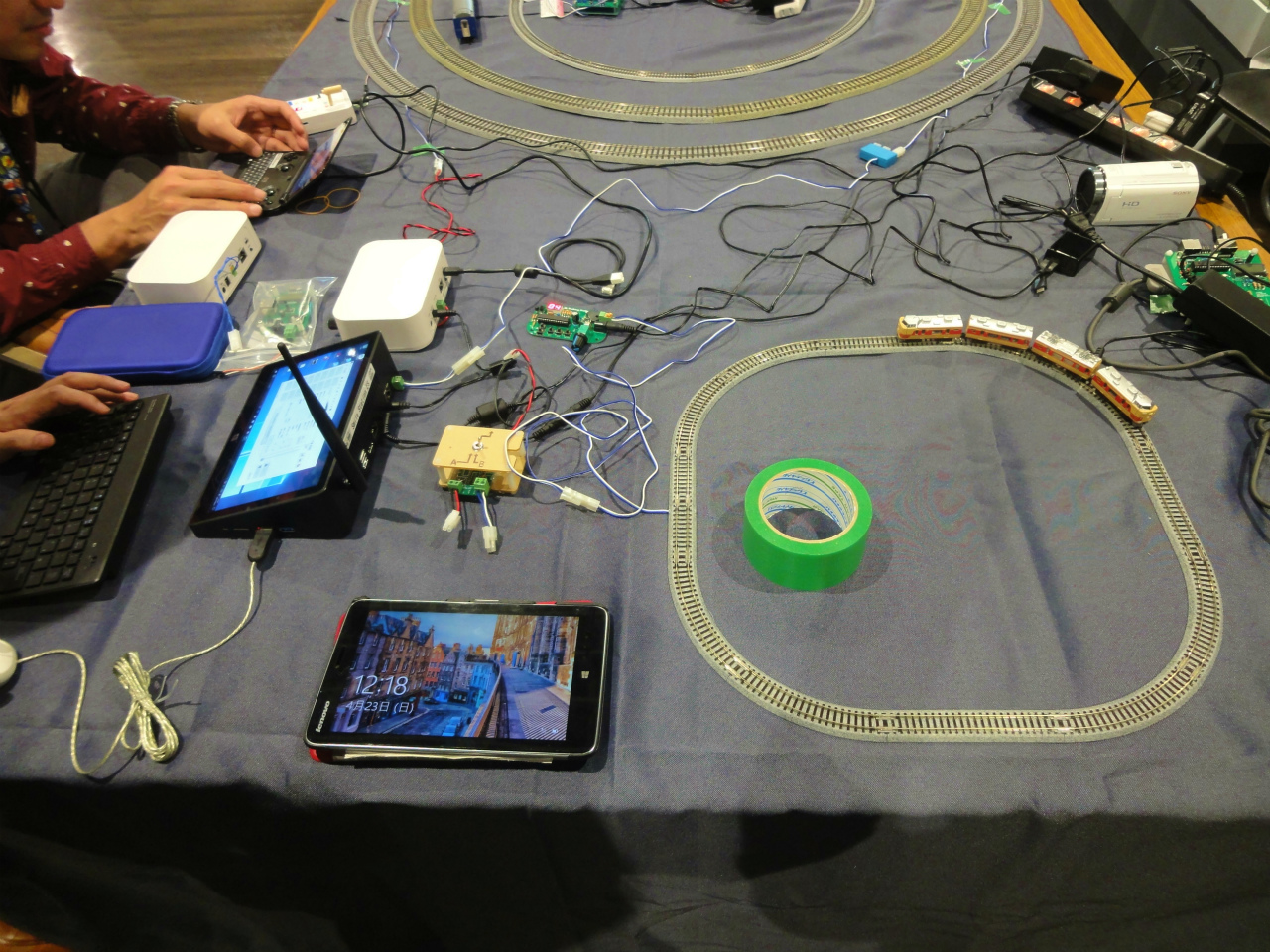

ホビセンでは、Bトレインショーティを動かしていました。
