2017/05/07 (Sun) LocoNet/DCC Throttle にDCCの機能を実装

連休中はみみずのゲームを朝から晩まで遊んでいて廃人状態です。

さて、ミント缶のスケッチをlocoNet/DCC Throttleに一部実装してみました。
課題はありますが、ミント缶のスケッチの作りが良くて簡単に組み込めました。

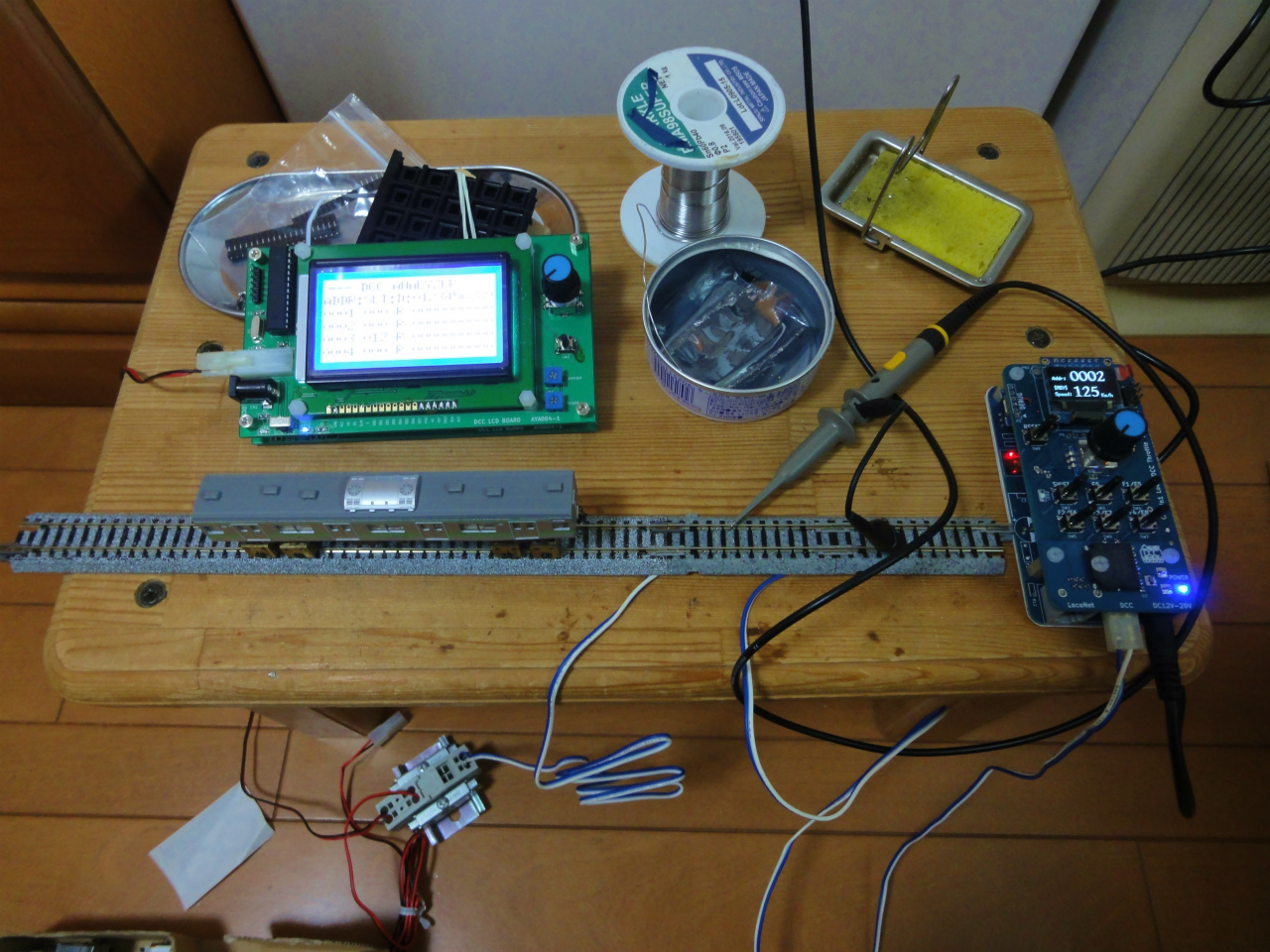

実験環境
DCC速度計はDCCアナライザとして DCCパケットを観測しています。
車両はローラー台車に載せています。


成果
・線路電圧のON/OFF、ノブによる速度可変、FWD/REVの切り替えはできました。

課題
・DCC波形を連続して出力できません
・Flashの空きがありません。
・線路電源 On/Offさせるスイッチが別途あると便利。
　（現状はSHIFTキーの長押しでON/OFFさせています）

DCC信号

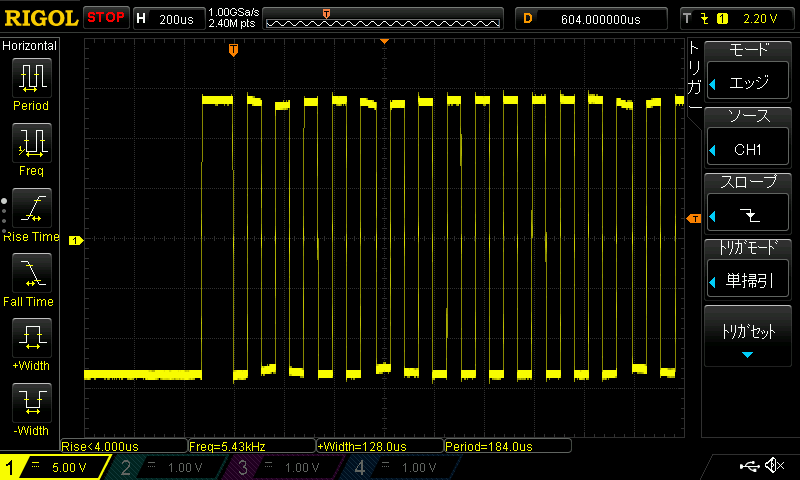

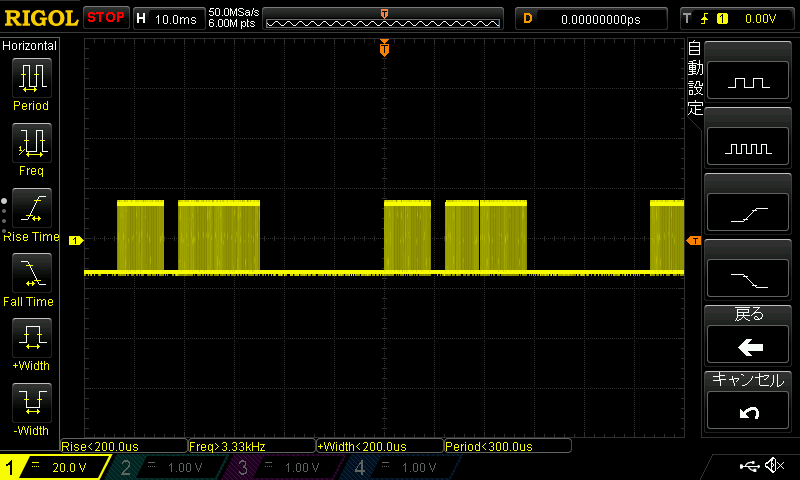

こんな25msもDCC信号を出さな期間があるなんてダメでしょう(^^;

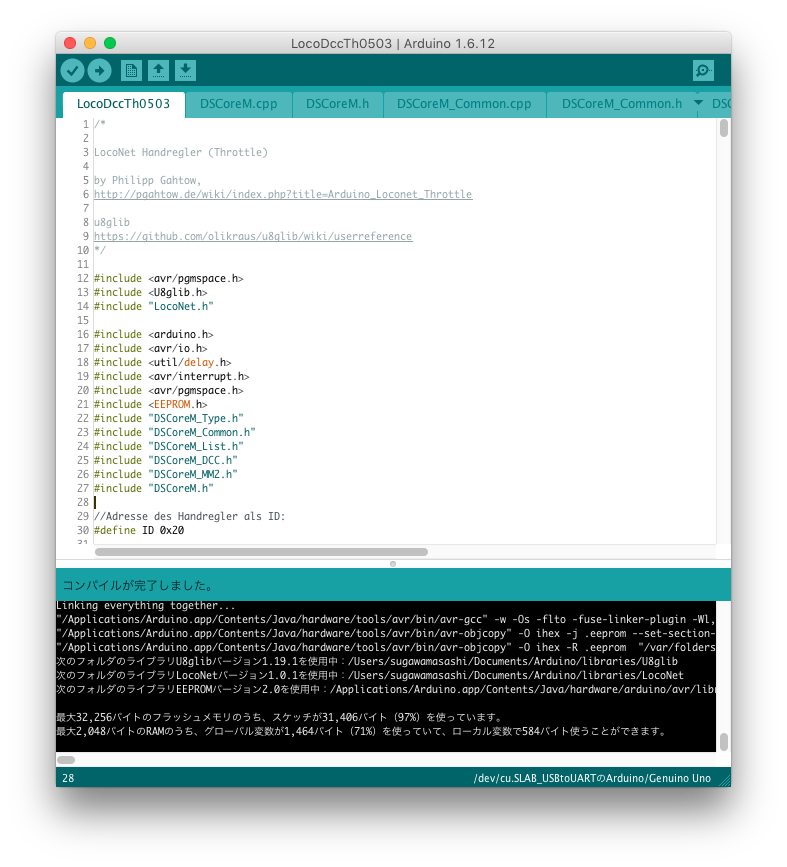

フラッシュの残りが850バイトしかありません(^^;

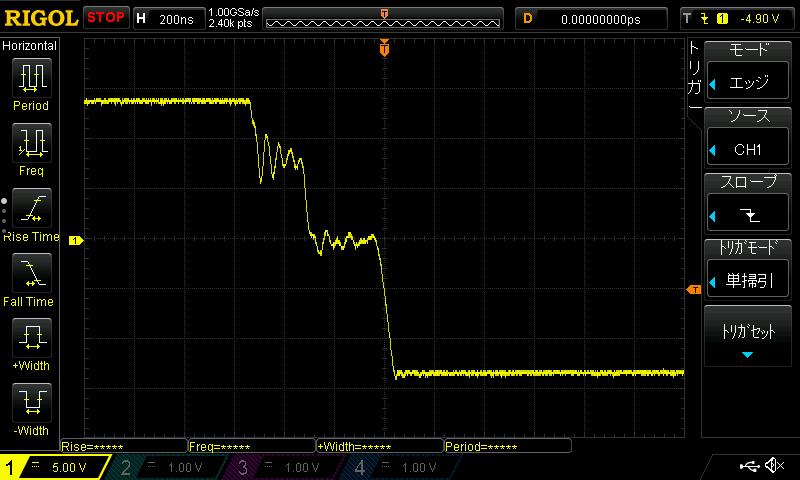

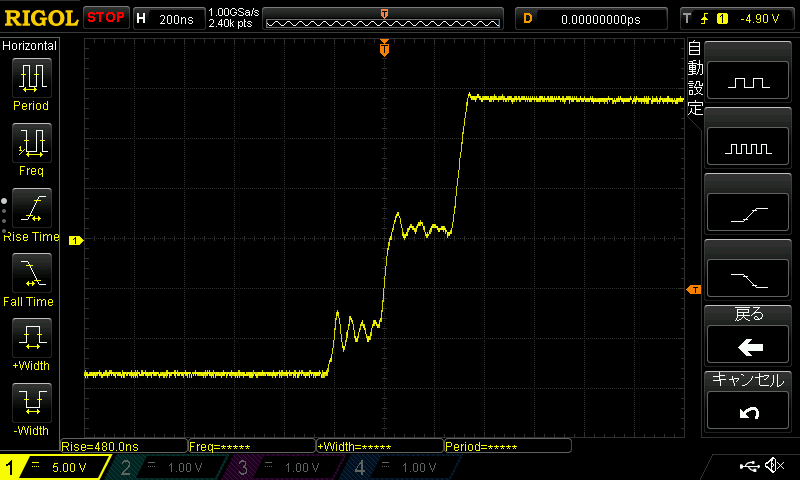

DCC信号の立ち上がりと立ち下がり波形。この段差は？






■追加

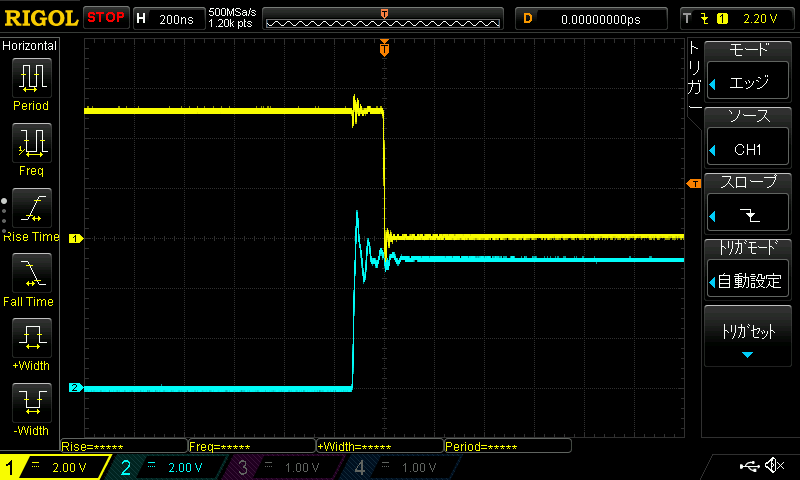

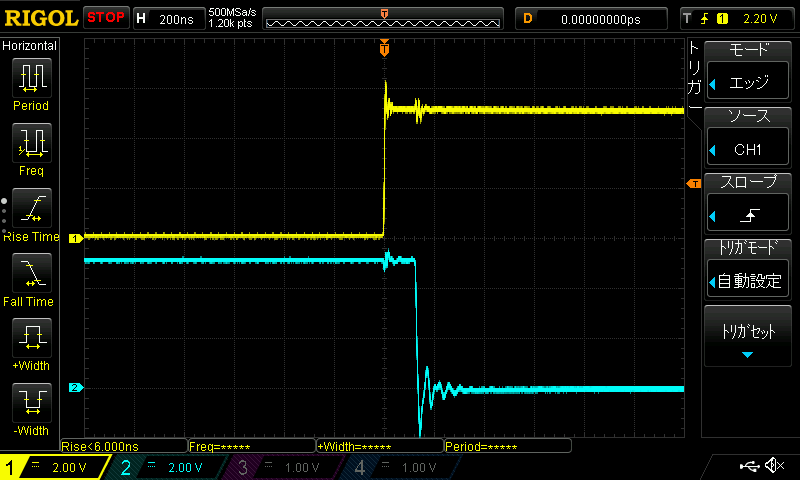

ゲート波形、ハイサイドとローサイドを観察
リンギングがちょっとありますね。

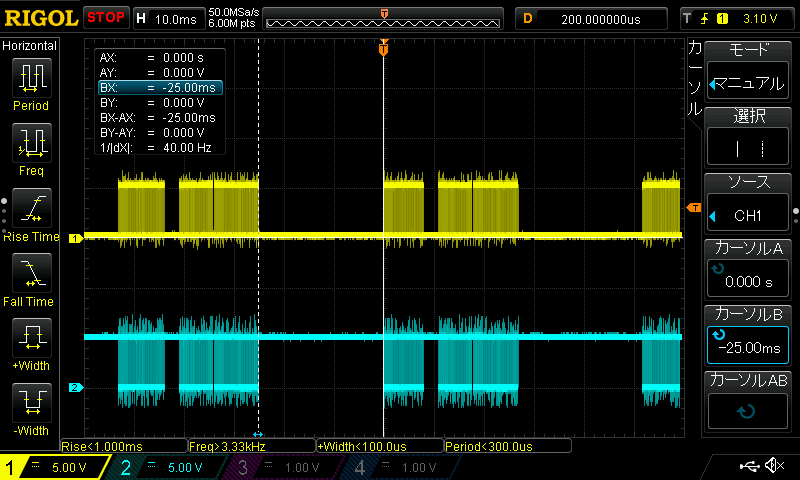

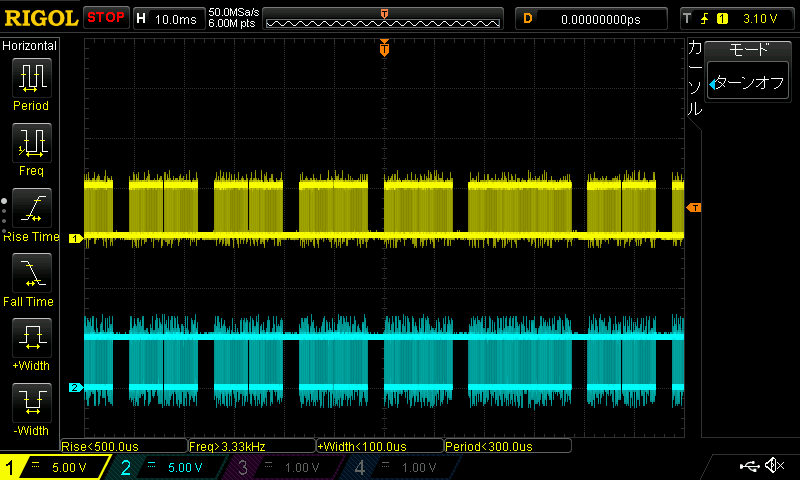

ノブを触る前は3msの間隔が開きますが、そこそこ定期的に出力されていました。


ノブを操作すると25msの間隔が開いてしまうので、この変化点で調べてみよう。

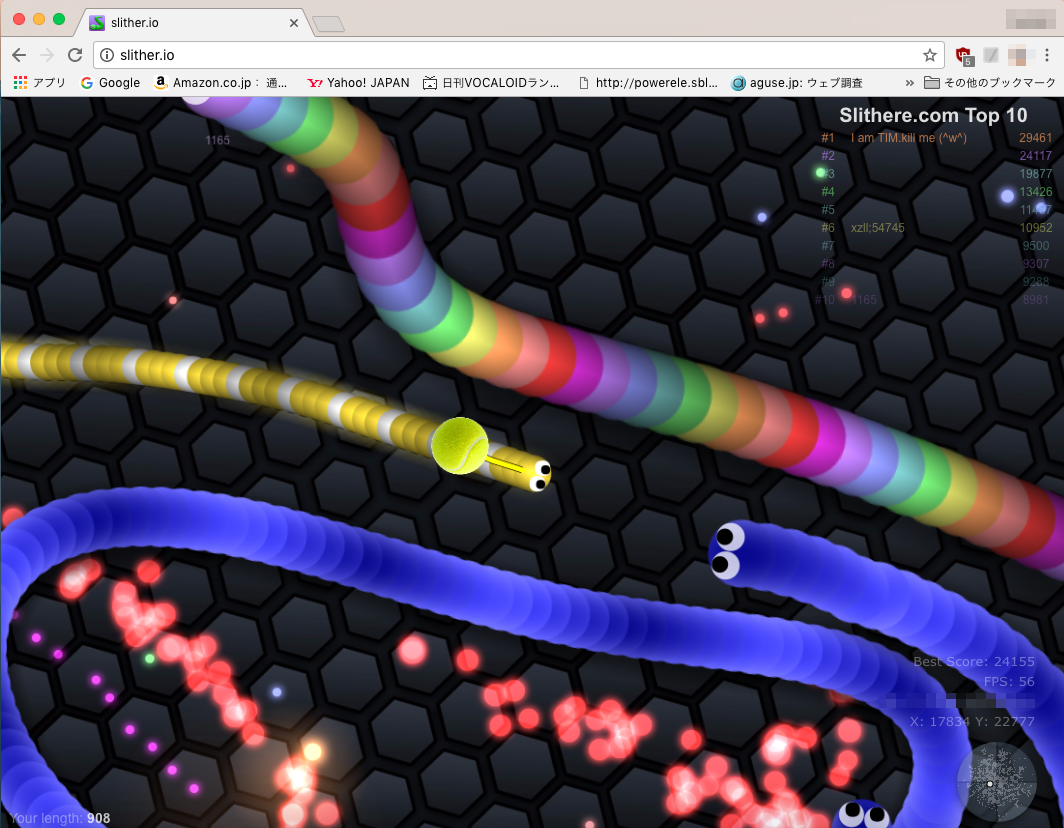

みみずのゲームのベストスコアは24115です(^_^)

2017/05/06 (Sat) LocoNet/DCC Throttle用USB I/F CP2102 アダプタの実装

LocoNet/DCC Throttle検討時にスケッチ書き換え用I/Fとして、USBの口をあらかじめ
設けようと考えていました。

あ、今日はWebページの方にLocoNet/DCC Throttletの紹介のページを作りました！
よかったら、どうぞです！(^_^)

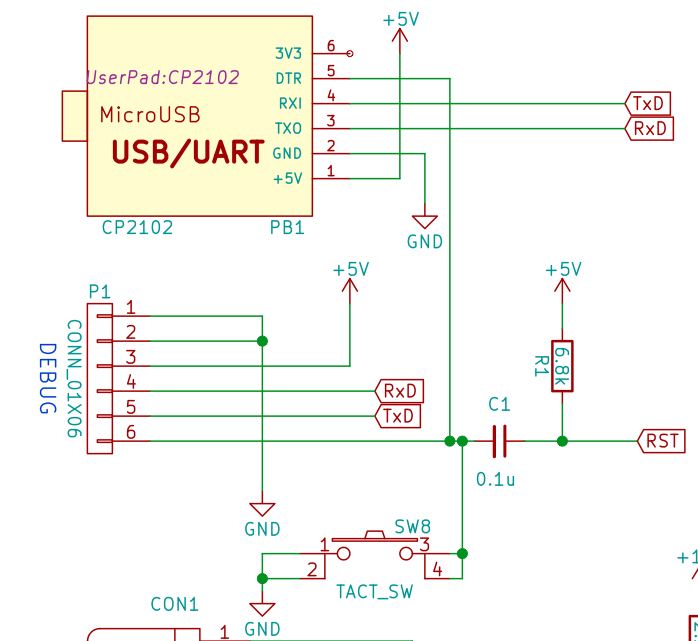

図 FTDIコネクタ、CP2102基板部の回路

SILICON LABSのUSB TO UART BRIDGE CP2102を選んでみました。

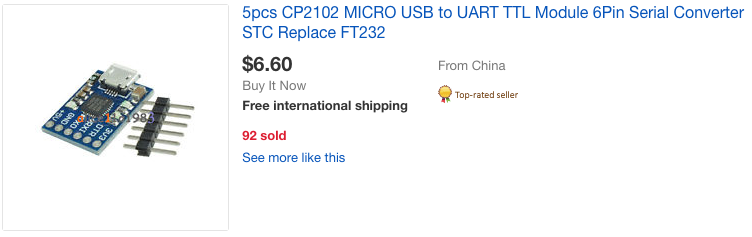

ebayでmicro USBコネクタ付きで5個$6.6でした。やっすいです。
4/15に発注して、5/6にやっと届きました。時間がかかりますね・・・

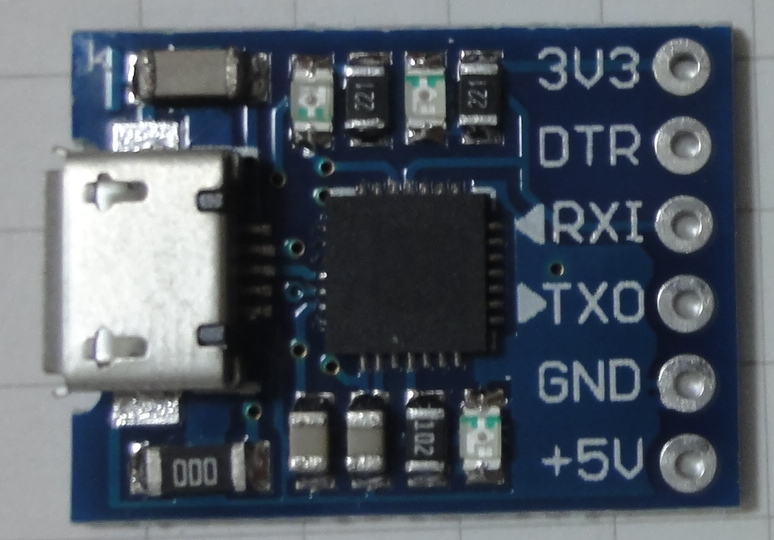

届いた基板・・・チップ上に印刷が見えませんw 大丈夫か(^^;


とりあえず、実装。

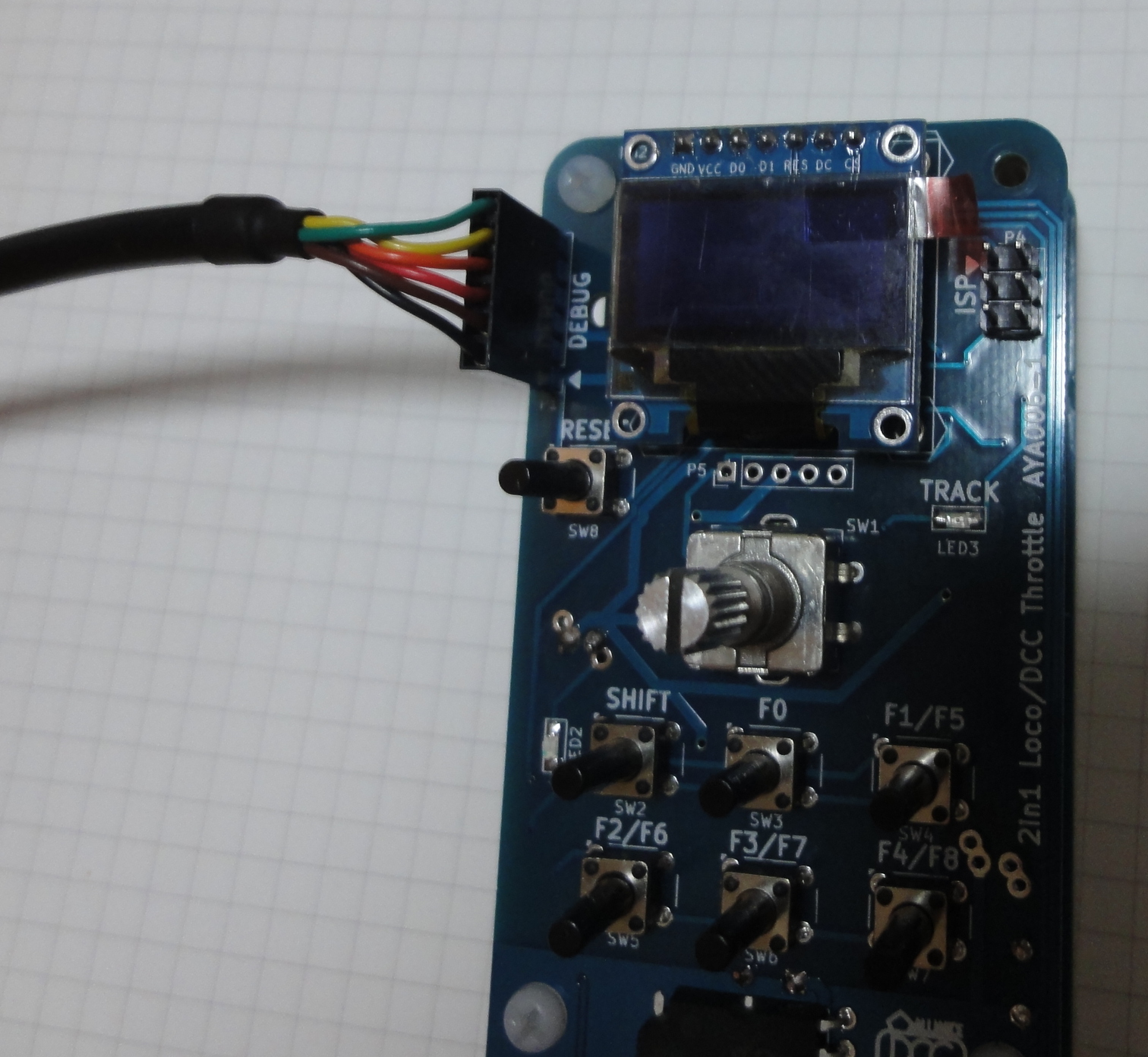

秋月で売っているFTDI USB変換ケーブルを使うとこんな感じ。


micro USBケーブルで接続できますのですっきり！

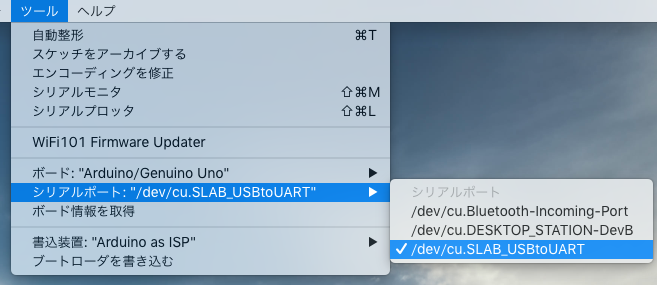

Mac OS X El Capitanでも、特にCP2102のドライバをインストールしなくても、
cu.SLAB_USBtoUARTと認識しています。


あれ(^^;?
OLEDが表示されません・・・

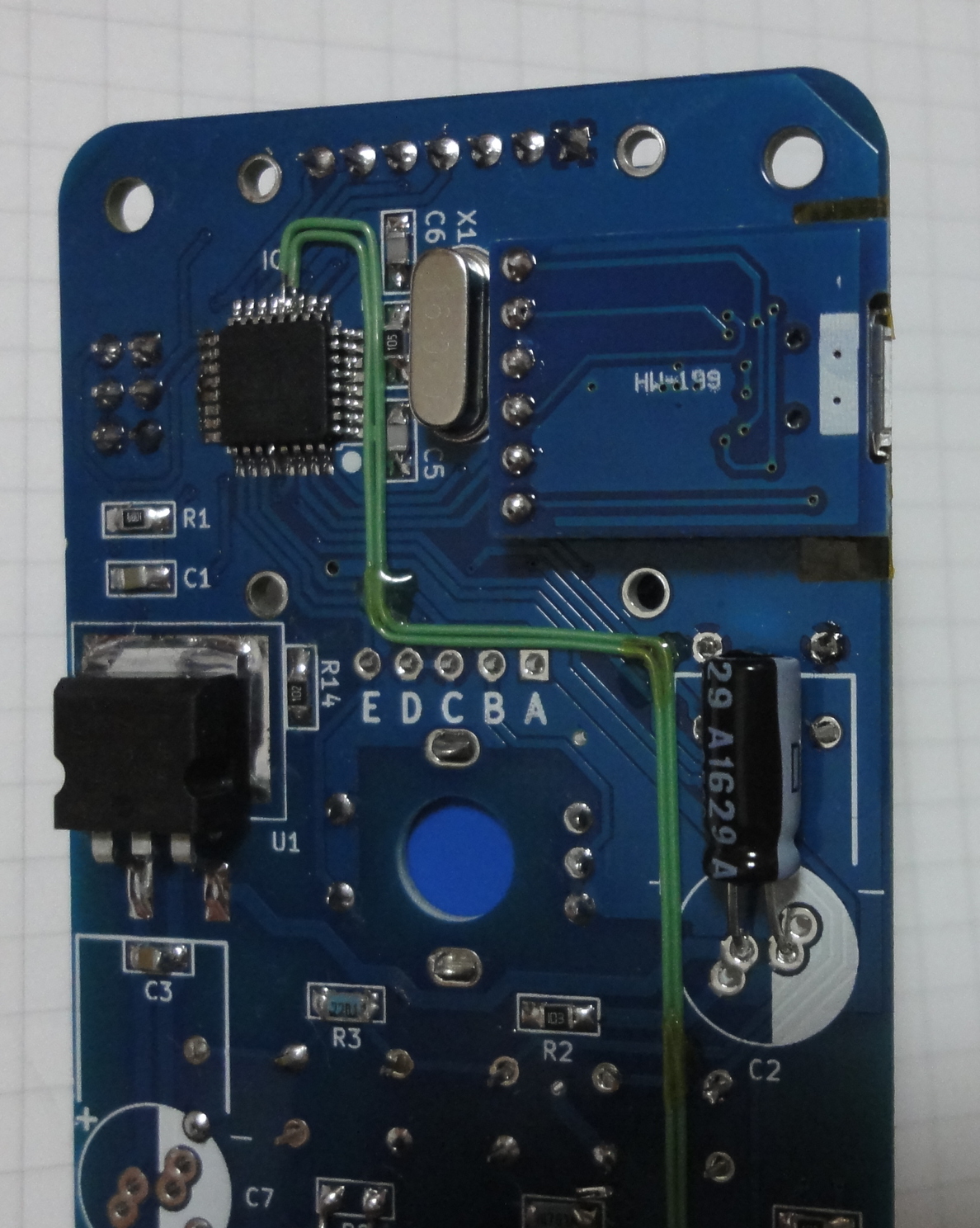

基板のVccを測定すると-3.3V???

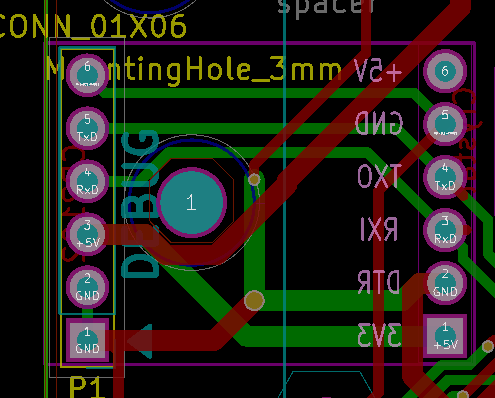

シルクに対してピンアサインがすべてテレコでした・・・
CP2102基板のシルクとは別にテキストで文字を置いたのが原因ですね・・・

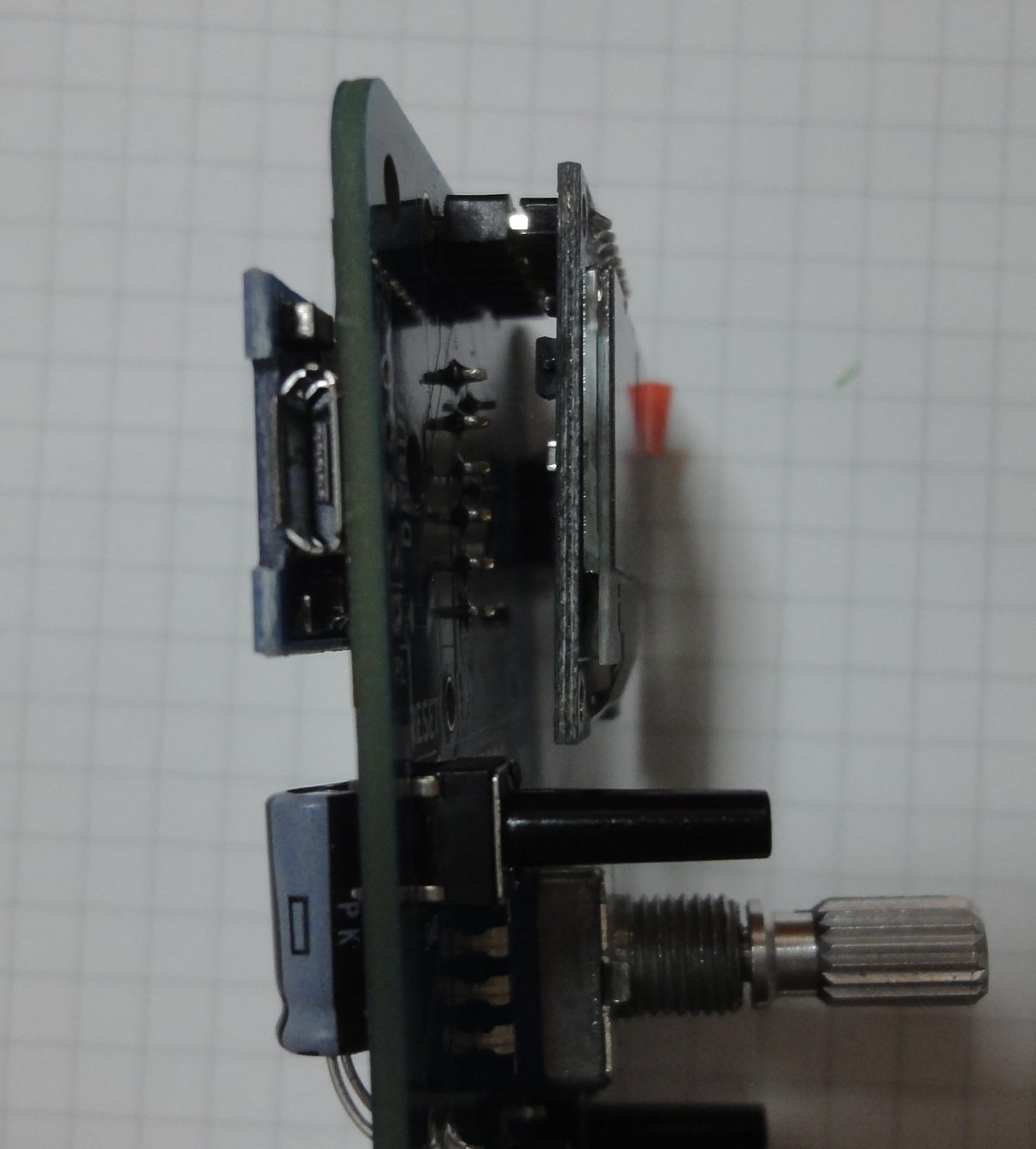

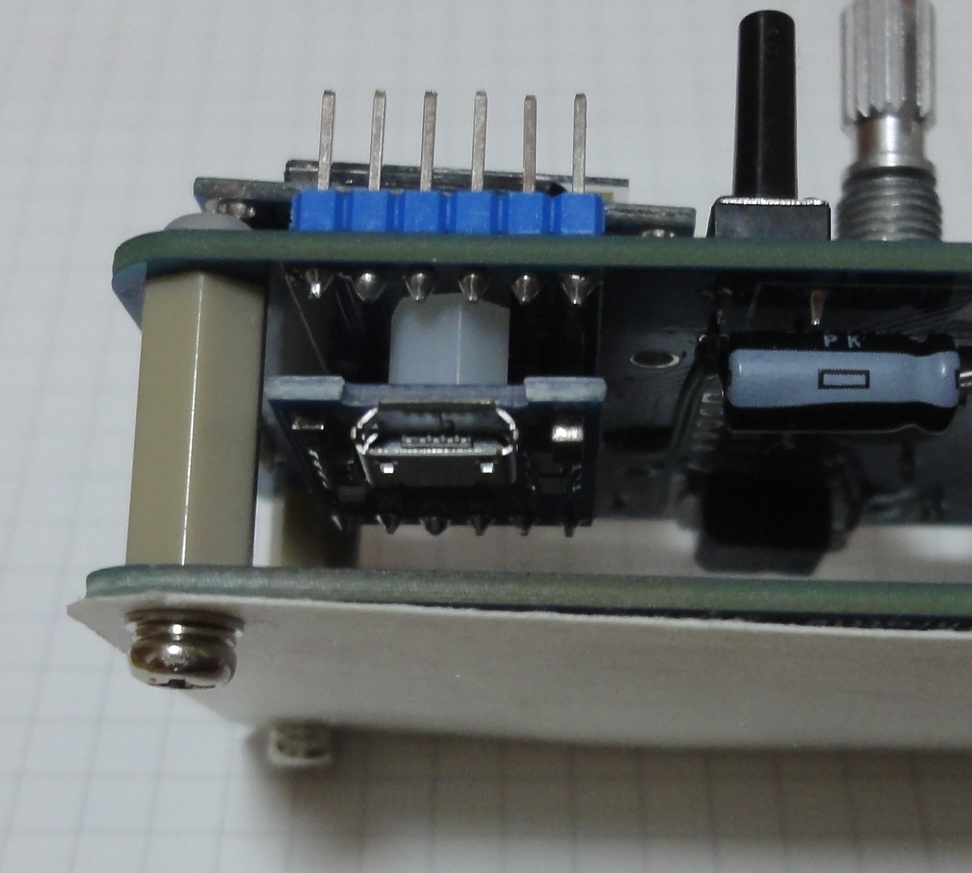

仕方がないので、基板をひっくり返して実装しました。
FTDI用のコネクタも要らないので、削除。

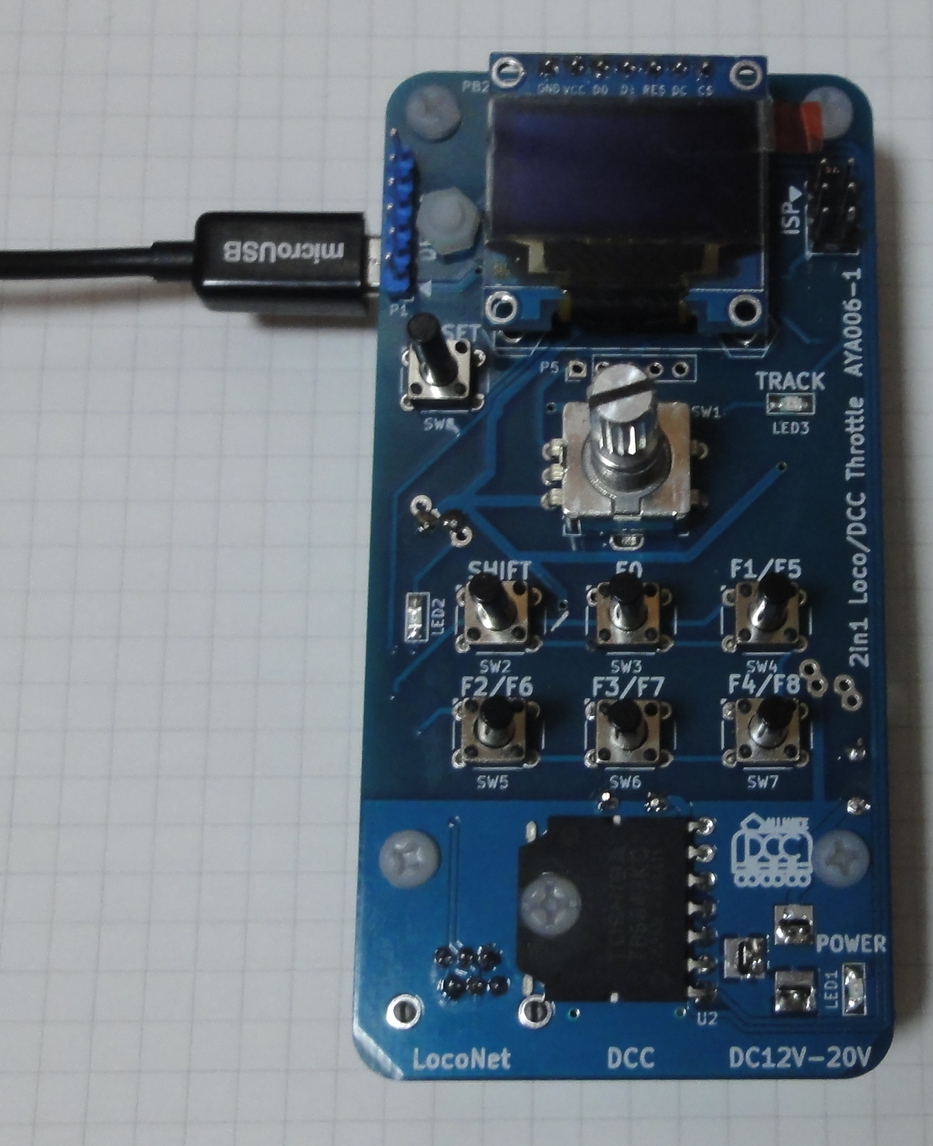

同じ青基板なのですっかり同化しています。そしてスッキリ！


CP2102基板には、電源LEDとTXD,RXD LEDも実装されているため、
スケッチ書き換え中はチカチカしているので、安心です。

CP2102のチップとUSBコネクタを実装しようかと思いましたが、出来合いの基板を
買ったほうが安かったので実装してよかったです(^^

2017/05/05 (Fri) 双眼ルーペ

スマイラーさんが「老眼鏡のすすめ！」のブログを書かれていますが、
まだ、老眼鏡は早い！(^^;

さて、双眼ルーペが欲しいなーと思いつつ、カンで0402のLEDとかハンダ付けしています(^^;
でも辛いので、以前、ハズキルーペを検討していました。

石坂浩二さんも愛用です(^^
でも、ルーペメガネ研究会のｗｅｂサイトを読むと、老眼鏡との違いや課題が見えてきます。
度数は+2.5だそうです。焦点距離（これが大事）が30cm〜40cmなのでハンダ付け等の工作には
ちょうどいい焦点距離だとおもいます。ちょっと保留。

さて、アマゾンで双眼ルーペで検索するといろいろ出てきます。
ピンからきりまでいろいろあります。
高倍率を買ってしまうと、焦点距離が10,20mmだったりして、目の前でハンダ付けなんて
危なくてできません。

こんなタイプは焦点距離が短いです。


こういうタイプは目からレンズまでの距離を稼ぐことで、焦点距離を伸ばしています。
会社でも愛用している人がいます。（私は閉塞感が嫌(^^;

箱メガネでは無いオープンなこれがいいかなー。

アマゾンではこれ。
ebayにもあるかなーと調べたら、ありました。
＄7.95やっす。でも、電池がLR1130×3個なんですよね。



ちなみに、サージカルルーペが本命ですが、医療用なのでメヤクチャ高価ですが
視野性は抜群です。
ガリレオ式がいいですね。


アマゾンでも双眼3.5倍をキーワードで似た様なものが出てきます(^^;
ebayでも3000円くらいで買えるのでちょっと気になります。（それなりだとは思いますが）


こんな表をみつけました。

うん、まだ２５歳なので１２cmですね。
70歳の200cmってすごいな。

2017/05/05 (Fri) 第14回 鉄道模型展

ちょっと場所が名古屋なのでお金がかかるので(^^;行けないですが・・・

丸栄鉄道模型展
5/3〜5/7まで。



なんで、ターンテーブルに電車乗っけているんだろう・・・
ワクワクのため？(^^;
２両乗せたら回らないし。

カメラマン金盛正樹って、鉄道模型の写真家ですが・・・

ツッコミどころ満載にしたかったのかな。

2017/05/04 (Thu) LocoNET/DCC Throttle を動かしてみました

なんとか、使えるもんになったので公開します。
実験用レイアウト
・外周　E7系新幹線のみ（DCCアドレス３）
・内周と外周はEF200（DCCアドレス１）、EF65-500（DCCアドレス２）

DCS50KとDCC速度計とLocoNET/DCC Throttleを接続しました。


起動画面（２秒間だけ表示します）


速度設定画面
速度の単位がkm/hですが、今はslot値そのままです。


ファンクッション画面、速度画面からSHIFTキークリックで遷移します。
（クリックで行を選択、ダブルクリックで速度画面に戻ります）


ポイント（アクセサリ？）設定画面、速度画面からSHIFTキーのダブルクリックで遷移します
（クリックで行選択、ダブルクリックで速度画面に戻ります）


画面遷移は、こんな感じの状態遷移表を元に作成しました。


プログラムについて
・LoconetのドライバはArduino Loconet Throttleを組み込みました。
・OLEDの制御はu8glibを使用しました。（u8glib2はSRAMを使いすぎるので途中でu8glibに変えました）
・画面描画と通信、操作が滞らないように、各所にステートマシンを組み込みました。
　（ステートマシンだらけ(^^;
・数値入力は、アンダーバーカーソルによる桁設定と、xorカーソルによる値設定と工夫しました。
　（カーソルがブリンクするのもちょとこだわってみました）


動画、途中操作と動画編集が面倒くさくなってしまって(^^; グダグダしています。



どうでしょうか？

ボタン数が少ないので、ファンクッション、ポイントの切り替えは慣れないと焦りますw
