2018/02/11 (Sun) DF19x4ss 4FX FX専用デコーダを両極性にして使ってみた その４

KATO南武線に入っていたライトユニット をDF19x4ssに接続してみます。
おー理論通り動きました！。
ライトユニット のダイオード２個撤去、ストラップ３本必要なのであれですけど、
片極性タイプのデコーダーでも両極性として使えることがわかりました。



でも、KATOのライトユニット はヘッドライト、テールライトが別回路でできているので、
+12VをLEDのアノードに、 FX0,FX1をそれぞれのLEDに繋ぐだけです(^^;;
こんな変な改造は不要です。（ダイオード取らなくてもいいし）
一方、LED2個、抵抗1個実装されているタイプは有効です。

以下、実験編w

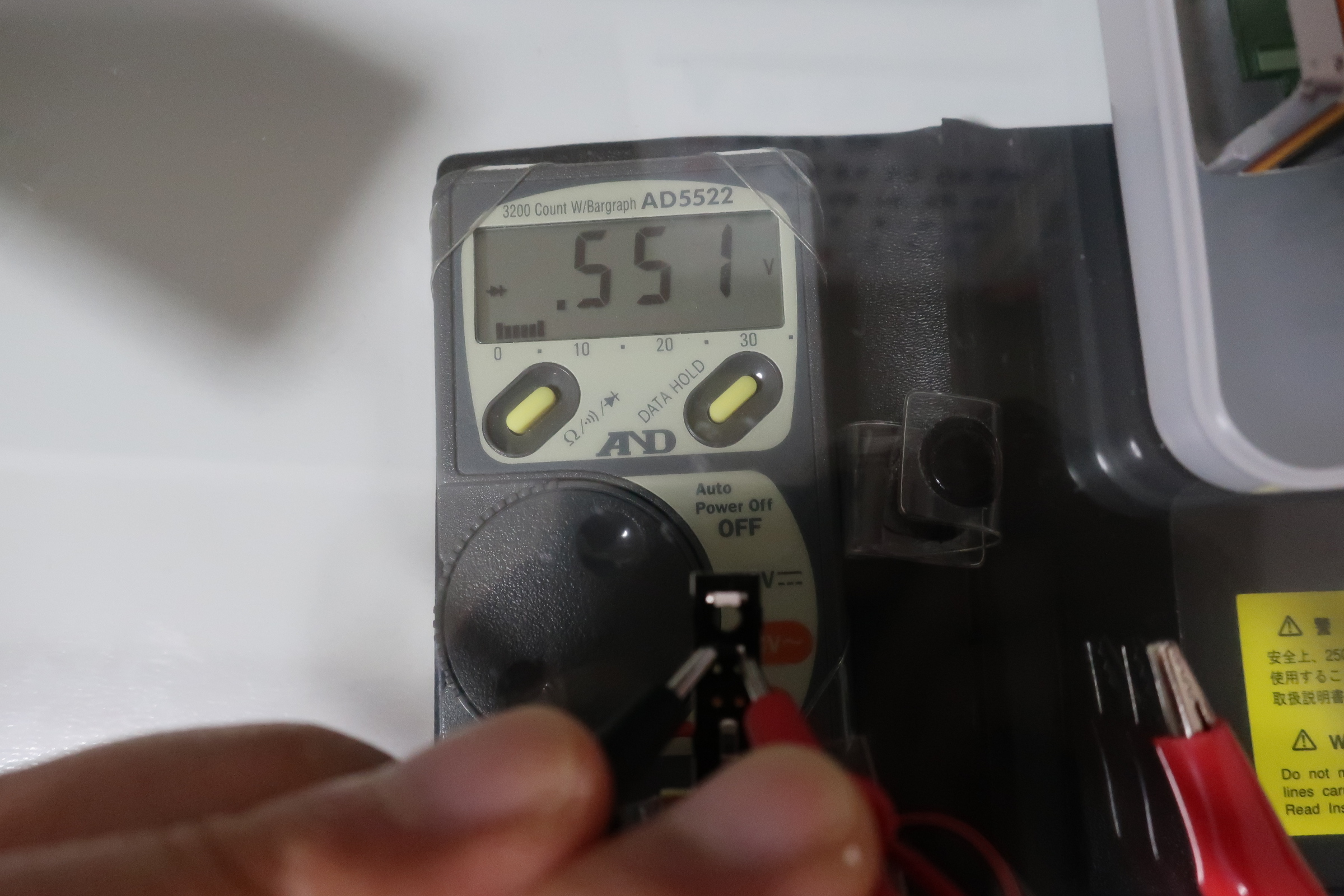

気になっていたダイオードですが、Vfを測定すると0.551V


一方LEDのVfを測定するとテスターのダイオード測定モードでは測れなかったので、
実際12Vを印加して光らせました。

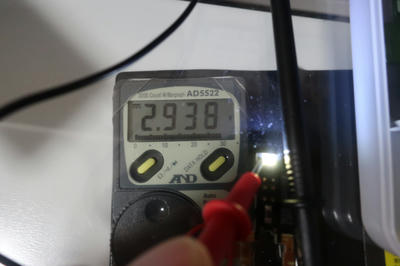

Vfは2.938V高いですね。


よって、Vfの低いダイオードに電流が流れてしまいLEDが光らないので、
撤去します。

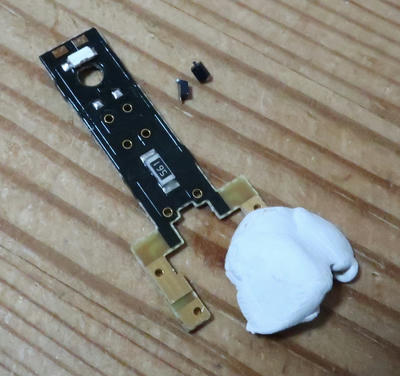

２個外しました。（白っぽいのはコクヨのひっつきむしです。第三の手ですw）

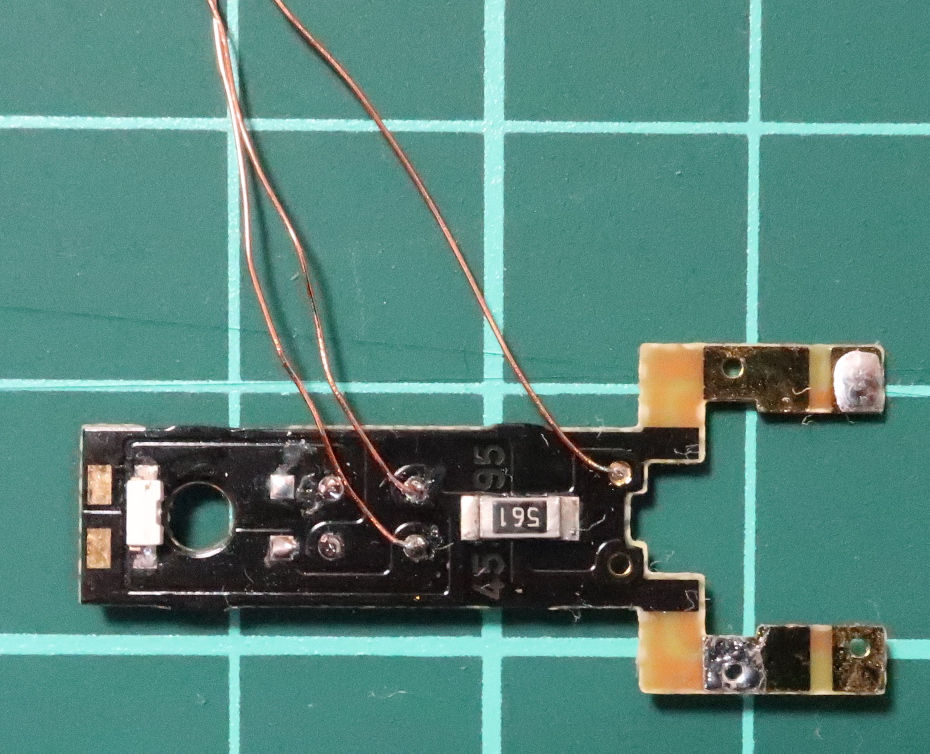

３本ポリウレタン銅線を使って引き出します。

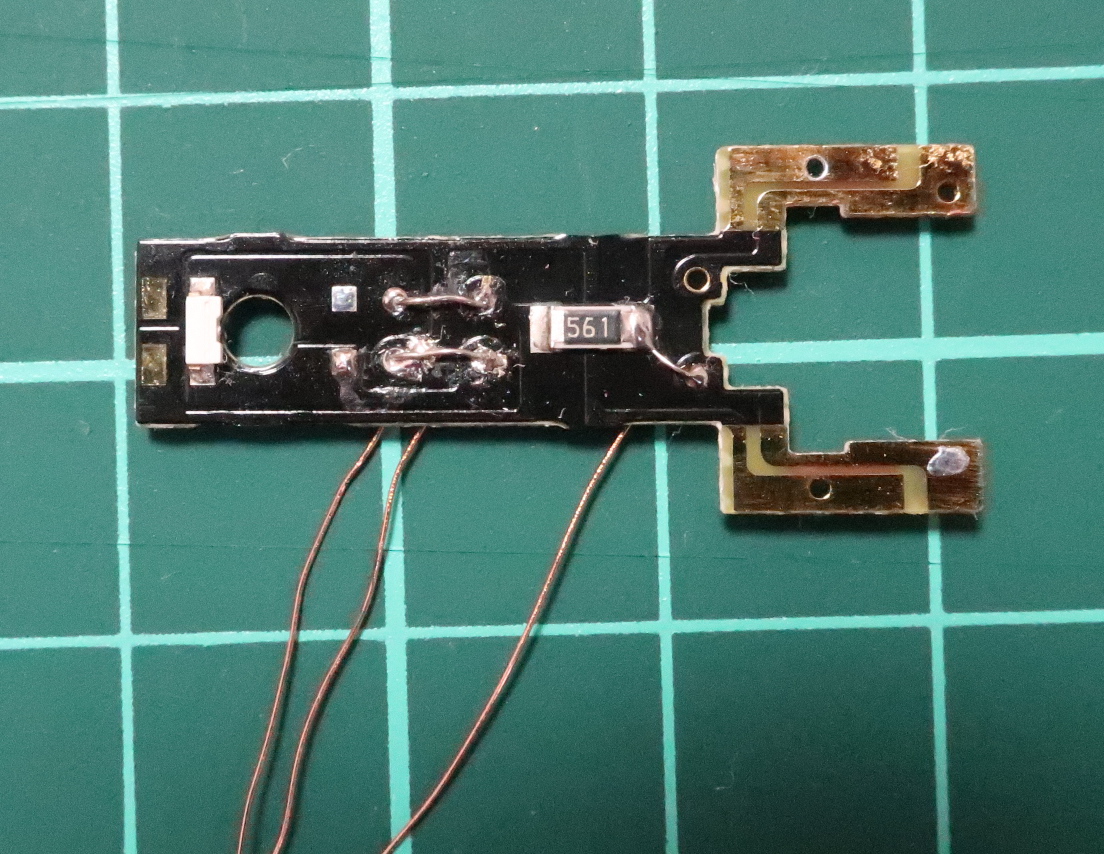

LEDを並列に繋ぐストラップ２本と、560Ω両方に12Vを供給するストラップ１本を
下降します。

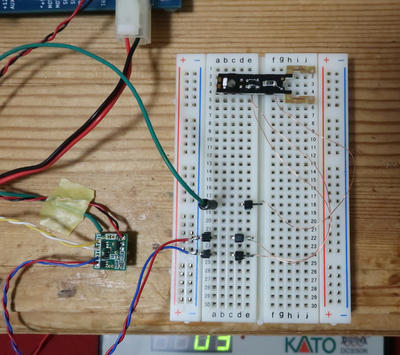

仮なので、ブレッドボードを使って接続しました。


車両実装時は金メッキ部分はカプトンテープ等で絶縁が必要です。

もう一方の、PNP型のデジタルトランジスタ＋定電流ダイオードで試す方は
某所で実験してくれるそうなので、その結果を待ちます(^^;
（手持ちに定電流ダイオードがなかったので実験中にデコーダー壊すのも嫌だなとw）
